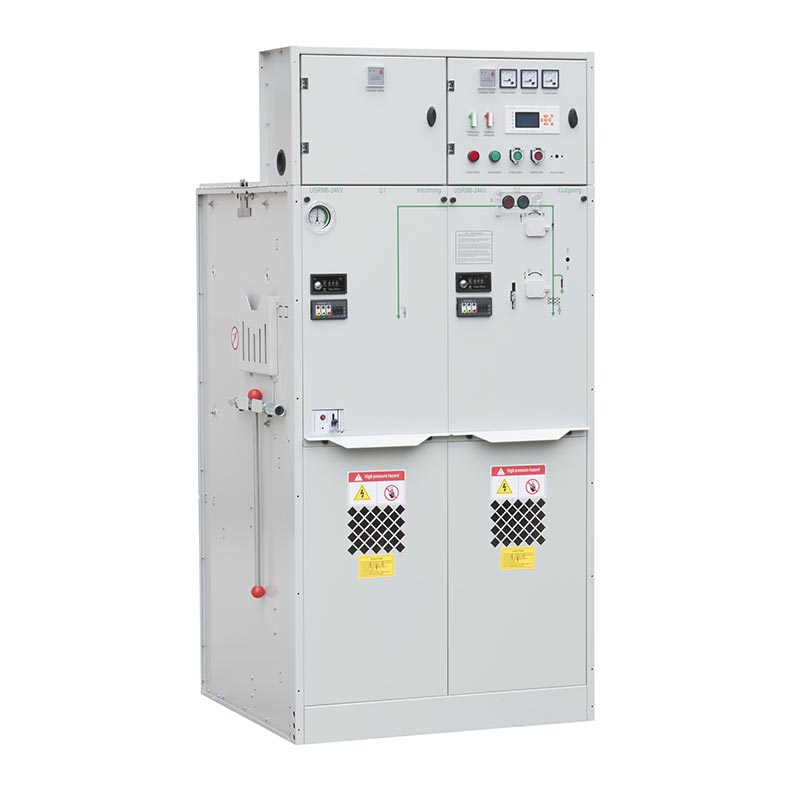

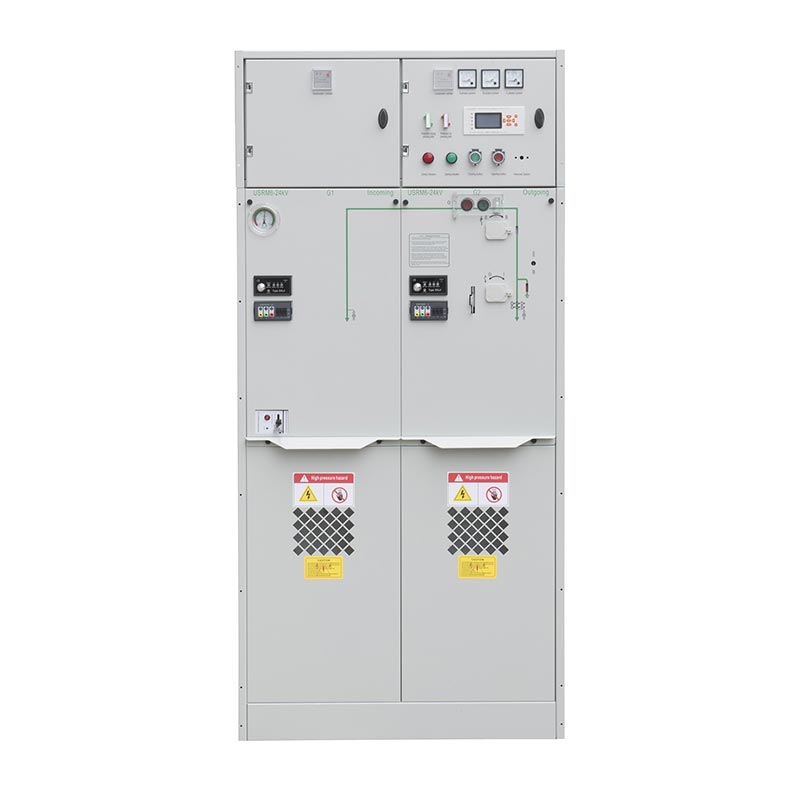

Sf6 Gas Insulated Switchgear

Seri USRM6 Sf6 Gas Insulated Switchgear minangka sistem terisolasi kanthi mandiri sing dikembangake dening USUNE. Utamane kinerja ngalih sirkuit lan kabeh komponen electrical sing nutup lan terisolasi karo gas SF6 pressurized. Sing lengkap struktur terlampir nglindhungi kabeh piranti saka pengaruh lingkungan njaba, èfèktif mesthekake operasional linuwih lan safety personel, entuk operasi tanpa pangopènan ing kabeh siklus urip. produk nganggo unit modular standar lan desain unit modular kombinasi tetep, ndhukung pilihan busbar utama sing bisa ditambahi. Iki entuk modularitas lengkap, insulasi lengkap, lan kandang lengkap, njamin linuwih lan safety nalika ketemu syarat switchgear fleksibel lan kompak simpul jaringan daya, pangguna pungkasan, lan gardu sekunder liwat sugih kombinasi modul.

Fitur Produk Inti

1. Desain Modular, Kombinasi Fleksibel

Integrasi macem-macem modul fungsional kayata unit saklar beban (C), saklar beban + unit kombinasi sekring (F), sirkuit unit breaker (V), unit metering (M), lan unit busbar PT (PT), bisa digabungake kanthi bebas dadi unit utama ring, fleksibel adaptasi kanggo skenario distribusi daya beda lan kabutuhan pangguna, Ngartekno nambah produk aplikasi lan keluwesan.

2. Struktur Tertutup kanthi Terisolasi

Bagean sirkuit utama Switchgear Insulated Gas Sf6 (busbar utama) lan kinerja switch dienkapsulasi ing kothak gas dilas stainless steel. Sirkuit utama disambungake menyang njaba liwat bushing kothak gas selaras karo DIN47636 standar. Kabel mlebu lan metu disambungake kanthi nggunakake konektor sing bisa dicopot kanthi terisolasi. Ing kothak gas nduweni rating proteksi IP67, kanthi efektif ngisolasi lingkungan njaba lan nyedhiyakake banjir jangka pendek lan pangayoman kondensasi, njamin operasi stabil sanajan ing kahanan atos.

3. Desain Fleksibel lan Expandable

Bisa dikombinasikake karo macem-macem unit modular standar kanggo mbentuk dering tetep jinis kabinèt standar, non-expandable. ngalih jaringan (kotak gas terisolasi SF6 siji bisa digabungake karo munggah 6 Unit). Bisa uga digabungake karo modul beda kanggo mbentuk Unit expandable, entuk macem-macem formulir kombinasi liwat darmabakti busbar terisolasi kanthi konektor kanggo nyukupi kabutuhan kiriman daya saka macem-macem wilayah, jinis, lan pelanggan.

4. High Safety lan linuwih

Komponen sirkuit utama lan kinerja switch sing encapsulated ing kothak gas stainless steel, disambungake menyang njaba liwat bushings supaya kontak langsung karo bagean urip. Dilengkapi piranti relief meksa dipercaya lan saluran, iku èfèktif nglindhungi personel lan safety peralatan ing cilik saka kacilakan. Mekanik sing komprehensif piranti interlocking nyilikake risiko misoperation, luwih nambah safety lan linuwih.

5. Dhuwur Reliabilitas Mekanisme Operasi

SF6 Gas Insulated Switchgear dilengkapi mekanisme operasi spring sing dikembangake lan dirancang dhewe. Liwat kontrol kualitas lengkap saka desain kanggo produksi lan break-in, linuwih lan stabilitas mekanisme kang mesthekake, nyediakake solusi mekanisme operasi kualitas dhuwur kanggo seri USRM6 lan padha SF6 gas-terisolasi switchgear.

Parameter Teknis lan Kahanan Panggunaan

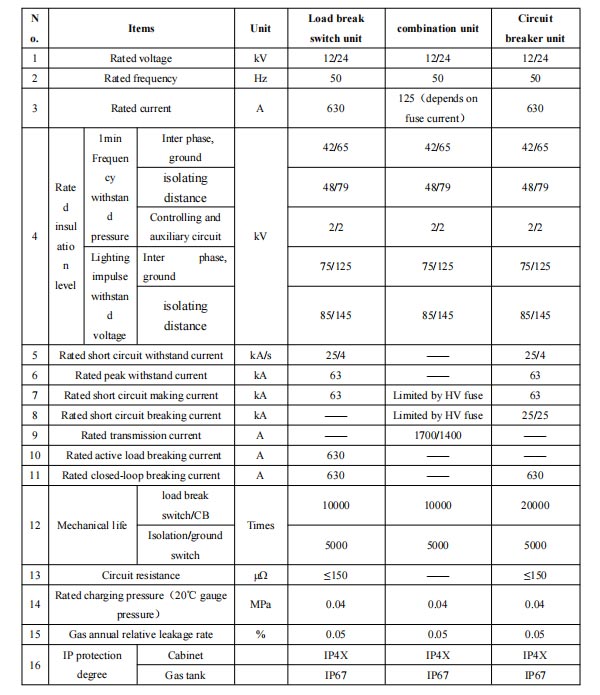

1. Parameter Teknis Inti

2. Kahanan panggunaan

- Altitude: ≤4000m (Kanggo dhuwur ing ndhuwur 1000m, tulung marang supplier luwih dhisik kanggo nyetel tekanan inflasi; kanggo dhuwur ing ndhuwur 2000m, atur tekanan kanggo ngilangi overvoltage ing kabinet.)
- Suhu sekitar: Maksimum +50 ℃, Minimal -40 ℃, suhu rata-rata 24 jam ora ngluwihi 35 ℃
- Kelembapan sekitar: Kelembapan relatif 24 jam ora ngluwihi 95%, kelembapan relatif saben wulan ora ngluwihi 90%
- Lingkungan Instalasi: Ora ana gas sing njeblug utawa korosif ing lingkungan sekitar; ora ana getaran utawa impact sing abot ing situs instalasi; tingkat polusi ora ngluwihi Kelas III minangka kasebut ing GB / T5582.

3. Standar sing ditrapake

Ketat manut sawetara standar nasional lan industri kayata GB3804-2004 lan GB1984-2014 kanggo njamin produk profesionalisme lan wewenang, nyukupi kabutuhan macem-macem skenario panggunaan.

Skenario Aplikasi

Switchgear Insulated Gas Sf6 nggabungake macem-macem fungsi lan duwe kaluwihan kayata ukuran cilik, operasi bebas pangopènan, lan sirkuit utama ora kena pengaruh dening faktor lingkungan njaba. Iku utamané cocok kanggo lingkungan sing atos kayata lemah, dhuwur, lan lokasi pesisir, lan akeh digunakake ing industri lan perusahaan pertambangan, sepur, bandara, pusat kutha, lan wilayah omah ing China lan global, nyedhiyakake stabil lan support sumber daya dipercaya kanggo macem-macem sistem distribusi daya.

Operasi, Transportasi, lan Pangopènan

1. Prosedur Operasi

Kabeh ngalih kudu dilakokno nggunakake gagang cocog. Ngalih mbukak / ngalih vakum lan grounding cocog ngalih mechanically interlocked, lan padlocks tambahan bisa ditambahake kanggo nyegah operasi sengaja. Saklar grounding nggunakake mekanisme operasi cepet: rotasi searah jarum jam saka gagang nutup sirkuit, rotasi counterclockwise mbukak. Sadurunge mbukak utawa nutup unit kombinasi saklar-sekring beban utawa sirkuit breaker, energi kudu disimpen. Sawise panyimpenan energi rampung, pencet tombol ijo kanggo mbukak utawa nutup sirkuit. Prodhuk dilengkapi limang fungsi interlock safety; sumber daya lan operasi pedhot kudu strictly netepi specifications.

2. Transportasi lan Panyimpenan

Switchgear Insulated Gas Sf6 dilengkapi dering angkat kanggo angkat lan penanganan forklift. Sawise ditampa, mriksa karusakan apa wae sajrone transportasi; karusakan apa wae kudu langsung dilaporake menyang operator. Sawise mbongkar, mriksa integritas nangani operasi, mesthekake pitunjuk gauge meksa ana ing zona ijo, lan nindakake tes fungsional ing bagean mekanik. Sembarang cacat utawa ngilangi kudu dilaporake menyang supplier kanthi cepet. sadurunge instalasi lan nggunakake, nyimpen ing garing, panggonan ventilated lan bener ditutupi.

3. Instruksi pangopènan

Kabeh komponen Switchgear Insulated Gas Sf6 bebas pangopènan sajrone umur layanan sing ditemtokake. gas tank digawe saka stainless steel; Panel instrumen sing rusak kudu didandani kanthi cat kanggo karat pangayoman. Bagian mekanik sing dipasang ing njaba nggampangake operasi lan panggantos; pangayoman karat lan lubrication wis Applied sadurunge pangiriman. Ing lingkungan sing ekstrem, bagean sing puteran mbutuhake pemeriksaan rutin lan pangopènan, lan panggantos yen perlu. Ing kahanan operasi normal, ora ana pemeriksaan khusus dibutuhake; sadurunge operasi, mesthekake pitunjuk gauge tekanan ana ing zona ijo.

Indikasi Sinyal lan Komponen Kontrol

1. High-Voltage Live-Line Tampilan lan Interlocking Piranti

Fitur deteksi komponen live-line lan fungsi verifikasi fase. Interlocking listrik lan cocog kunci Magnetik nyegah lawang kompartemen kabel dibukak nalika kabel mlebu energized, mesthekake safety personel.

2. Indikator Fault

Bisa dilengkapi indikator fault panel yen perlu. Yen ana fase-fase utawa kesalahan lemah, personel bisa konfirmasi status energized lan area fault liwat indikator weker, cepet nemokake titik fault. Weker informasi bisa ditularaké kanggo pusat ngawasi kanggo bantuan personel patroli ing konfirmasi bagean fault lan lokasi.

3. Piranti Pangreksan lan Kontrol Mikrokomputer

Piranti proteksi lan pangukuran arus lan voltase digital sing cocog kanggo proteksi, pangukuran, lan kontrol peralatan utami kayata garis lan trafo distribusi. Bisa ngganti elektromagnetik tradisional pangayoman relay. Liwat jaringan terminal pangguna, bisa mujudake deteksi konsumsi daya sing teratur, weker, kontrol, lan internet daya cerdas, nambah tingkat intelijen sistem distribusi daya.

Komitmen Supplier

Minangka produsen profesional lan pemasok Switchgear Insulated Gas Sf6, Zhejiang Usien Electric Co., Ltd. setya nyedhiyakake produk seri USRM6 berkualitas tinggi kanggo pelanggan global. Kita duwe pre-sales lengkap, sistem layanan sales, lan sawise-sales: pra-sales kalebu konsultasi teknis lan desain solusi; sales kalebu panuntun dhumateng instalasi lan commissioning; lan sawise-sales kalebu pangopènan pas wektune lan sumber spare parts. kita pabrik manut prinsip kualitas-pisanan, strictly Ngontrol kabeh aspèk produksi kanggo mesthekake produk ketemu standar lan kabutuhan pangguna, ngupayakake dadi mitra sing dipercaya kanggo pangguna ing lapangan distribusi daya ing China lan global.

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes
