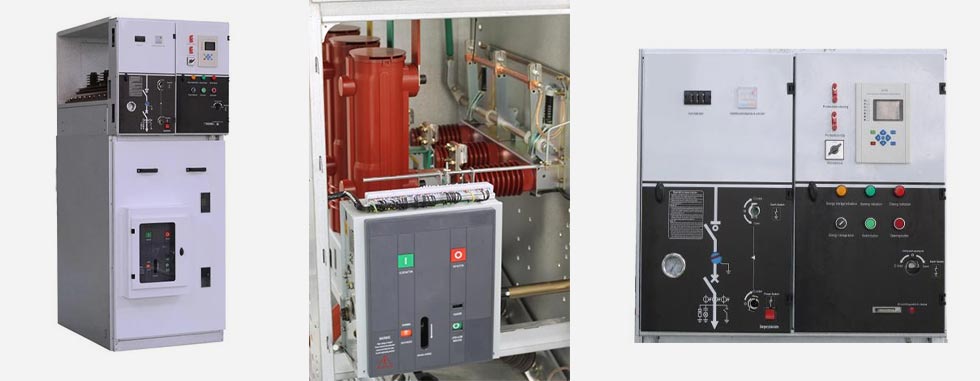

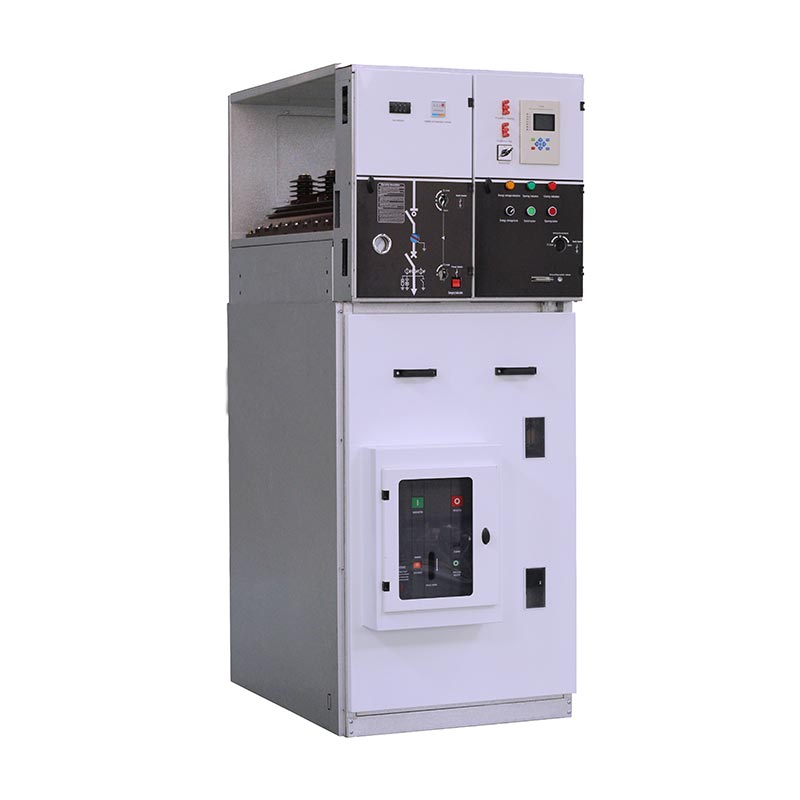

Ring Unit Utama Kanthi Circuit Breaker

Unit Utama Ring seri USUNE XGN15 Kanthi Pemutus Sirkuit minangka switchgear sing kompak, skalabel, ditutupi logam. dirancang kanggo otomatisasi distribusi daya. Kabinet kabeh nggunakake teknologi insulasi udara, ngimbangi safety lan kompak, nggawe cocok kanggo macem-macem skenario instalasi papan Dibuwang. Struktur prasaja lan operasi fleksibel Ngartekno nyuda construction ing situs lan kangelan pangopènan sakteruse, Ngapikake distribusi daya efisiensi operasi.

Minangka produsen profesional kanthi pengalaman ekstensif, USUNE nduweni R&D lengkap, produksi, lan testing sistem. Produk seri XGN15 diprodhuksi sacara mandiri ing pabrik dhewe, kanthi saben langkah saka mentah bahan kanggo produk rampung strictly adhering kanggo standar internasional kanggo mesthekake kualitas produk konsisten lan stabil.

Konfigurasi Inti lan Kaluwihan Teknis

1. Konfigurasi Ngalih Utama

Saklar utama ing seri iki, Unit Utama Ring Kanthi Pemutus Sirkuit, yaiku saklar beban SF6 kanthi mandiri. diprodhuksi dening USUNE, nawakake kaluwihan kayata umur layanan dawa, kinerja stabil, lan biaya pangopènan kurang. Iku uga bisa dilengkapi pemutus sirkuit vakum sing paling canggih miturut kabutuhan pangguna, luwih nambah kapasitas breaking peralatan lan tingkat pangayoman, adaptasi kanggo skenario distribusi daya beda.

2. Mode Operasi lan Tingkat Otomasi

Saklar utama ndhukung mode operasi manual lan listrik kanggo adaptasi karo operasi ing situs sing beda syarat. Bisa dilengkapi piranti FTU lan RTU, kanthi sampurna nyukupi syarat "papat remot" (remote kontrol, sinyal remot, pangukuran remot, lan imbuhan remot) otomatisasi distribusi daya, nyadari ngawasi cerdas lan ngatur sistem distribusi daya, lan mbikak dhasar kanggo pinter upgrade saka jaringan daya.

3. Teknologi Lanjut

Aplikasi Integrasi teknologi sensing majeng lan relay pangayoman paling anyar, iku bisa kanthi akurat ngawasi status operasi peralatan ing wektu nyata, cepet nanggapi kahanan ora normal, lan njamin safety saka daya sistem distribusi lan peralatan. Ngadopsi skema perakitan entheng lan fleksibel nyuda transportasi lan kangelan instalasi, nalika nggampangake pangopènan mengko lan expansion, patemon daya tau-ganti kabutuhan distribusi pasar.

Aplikasi

Unit Utama Ring Kanthi Pemutus Sirkuit cocok kanggo sistem daya 50/60Hz, 12-36kV, lan akeh digunakake ing industri lan jaringan ring kabel daya sipil lan terminal sumber daya. Minangka peralatan distribusi daya profesional supplier, USUNE wis ngoptimalake desain produk, saengga cocog kanggo skenario ing ngisor iki:

- Distribusi daya omah kutha, gardu cilik, stasiun switch, lan gardu prefabrikasi;
- Perusahaan industri lan pertambangan, pusat blanja, bandara, subway, lan papan umum liyane;
- Kolom energi anyar kayata pembangkit tenaga angin;
- Fasilitas umum utama kayata rumah sakit, stadion, sepur, lan terowongan.

Ing China, Unit Utama Ring Kanthi Pemutus Sirkuit wis akeh digunakake ing macem-macem kothak daya kutha lan deso renovasi proyek, nampa pujian konsisten saka pangguna kanggo kinerja stabil lan kualitas dipercaya.

Kondisi kerja

- Altitude ≤1000mm
- Suhu sekitar: 45 ℃ ~ -35 ℃, prabédan suhu maksimum ≤25 ℃
- Rata-rata asor relatif saben dina ora ngluwihi 95%
- Rata-rata asor relatif saben wulan ora ngluwihi 90%
- Kapasitas seismik: intensitas seismik ora ngluwihi 8 derajat
- Ora ana getaran lan kejut kasar, geni, korosi kimia, lapangan resiko bledosan

Parameter teknis

Parameter konfigurasi enclosure

LBS mlebu

Trafo nglindhungi

Pangukuran

Cbog w/.meter

Cb metu

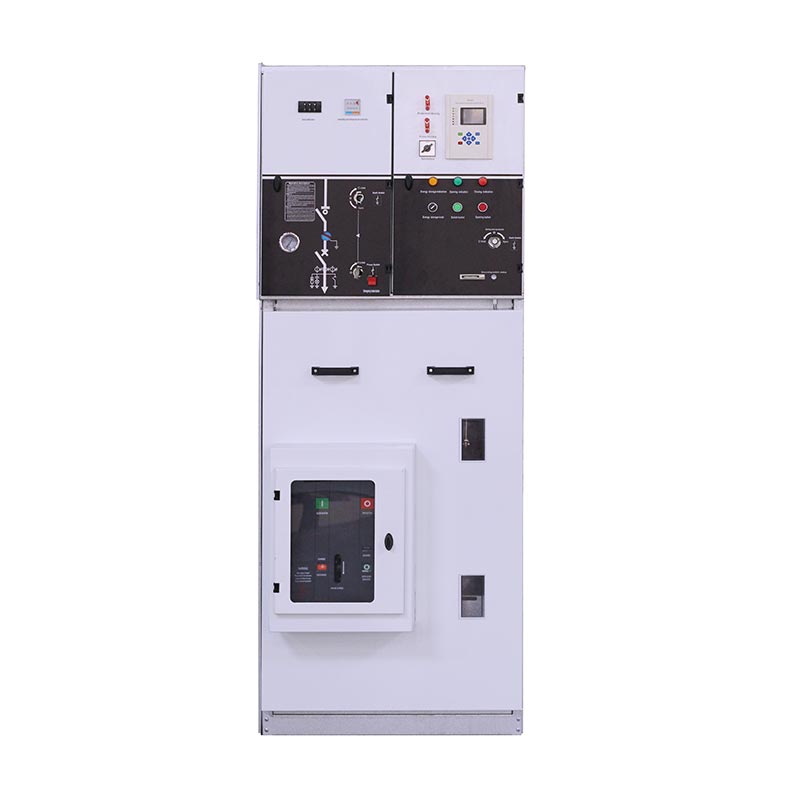

Struktur lan konfigurasi switchgear

Mekanisme operasi

(1) Mekanisme operasi pegas tunggal fungsi ganda: tipe K

Fungsi ngoper dilakokno independen karo tuas utawa motor.
Fungsi ngalih lemah independen mbukak lan nutup nggunakake tuas operasi, lan energi operasi punika diwenehake dening spring komprèsi, kang dirilis kanggo nutup utawa medhot kontak.

(2) Mekanisme operasi pegas ganda fungsi ganda: Tipe A

Fungsi ngoper dilakokno independen dening tuas utawa motor, lan energi operasi diwenehake dening a spring komprèsi, kang dirilis kanggo nutup kontak. Operasi mbukak lan nutup independen kanthi tombol (0) utawa unit tripping utawa piranti tripping shunt.
Fungsi ngalih lemah makaryakke independen karo tuas operasi lan energi operasi diwenehake dening a spring komprèsi, kang dirilis kanggo nutup utawa medhot kontak.

① Ruangan busbar
② Saklar utama
③ Kamar kabel
④ Mekanisme operasi, mekanisme interlocking lan kamar kontrol tekanan rendah

Kabèh kabinèt switchgear bisa dipérang dadi rong unit ndhuwur lan ngisor, kalebu unit ndhuwur kabinet ing kamar bis, mbukak ngalih, kamar mekanisme operasi lan kamar voltase kurang, lan unit ngisor dipisahake saka kabel kamar. Kabeh unit ndhuwur bisa diganti.

◇ Ruangan busbar

Ruangan busbar ditata ing sisih ndhuwur lemari. Ing kamar busbar, busbars utama disambungake bebarengan lan mbukak liwat kabeh baris switchgear.

◇ Saklar pemutus beban

Kamar ngalih dilengkapi saklar beban heksafluorida belerang jinis SFG. Cangkang saka ngalih mbukak digawe saka resin epoksi diwutahake, diisi karo gas sulfur hexafluoride (SF6) minangka medium insulasi, lan cangkang diwenehake karo bolongan pengamatan. Kamar ngalih bisa dilengkapi karo meter Kapadhetan gas SF6 utawa Kapadhetan gas karo kontak weker miturut syarat customer.

◇ Kamar kabel

Kabinet ngalih mbukak wis kamar kabel wiyar, kang utamané dipigunakaké kanggo sambungan kabel, supaya siji-inti utawa kabel telung inti bisa disambungake nggunakake sirah kabel unshielded paling prasaja, lan papan cekap uga bisa nampung arrester kilat, trafo saiki, ngalih lemah ngisor lan komponen liyane. Miturut desain standar, ing lawang kabinèt wis jendhela pengamatan lan piranti interlock safety. Plat kamar kabel ngisor karo tutup segel lan ukuran cocok kabel ngawat-ngawati karo krenjang support. Kabel kamar piring ngisor lan pigura lawang bisa dibusak kanggo nggampangake instalasi kabel.

◇ Mekanisme operasi, mekanisme interlocking lan kamar kontrol tekanan rendah

Kamar mekanisme interlocked uga tumindak minangka panel kontrol. Kamar voltase kurang dilengkapi spring-operated mekanisme karo indikator posisi lan piranti interlocking mechanical, lan uga bisa dilengkapi tambahan kontak, gulungan trip, mekanisme trip darurat, tampilan urip capacitive, kunci tombol lan piranti operasi elektrik. Ing ing wektu sing padha, ruang kamar tekanan rendah uga bisa dilengkapi puteran kontrol, meter lan relay protèktif, lan kabinèt sudhut 750mm wis loro kamar meksa kurang podho rupo kanggo aksesoris liyane.

Kabinet jaringan ring sing dilengkapi pemutus sirkuit utamane digunakake minangka sumber daya utama ing jaringan dering sistem sumber daya, kabinèt line mlebu saka sumber daya siyaga lan kabinèt bagean tengah saka dwi sistem sumber daya.

◎ XGN15 V modul ring kabinet kalebu:

(1) Pemutus sirkuit vakum
(2) Pemutus sirkuit sulfur heksafluorida
(3) Mekanisme lan interlock
(4) Grounding switch

◎ Cara instalasi

Ngarep tetep, lateral / sisih dipasang tetep

◎ Struktur utama

(1) Saka ndhuwur nganti ngisor, ruang instrumen, ruang bis, ruang saklar beban (isolasi), ruangan pemutus sirkuit, kabel kamar.
(2) CT, PT, penangkal petir, grounding switch lan piranti proteksi relay bisa dikonfigurasi miturut pangguna kabutuhan.
(3) Pemutus sirkuit lan saklar beban (isolasi) bisa disambungake.

Katrangan operasi

1. Operasi saka nangani: Ngadeg ing ngarep switchgear, terus munggah ndhuwur nangani lan push maju, liyane tangan nyekeli mburi nangani kanggo muter.
2. Priksa manawa lawang kabinèt wis ditutup kanthi bener sadurunge sumber daya utawa kapisah kanggo grounding.
3. Ngalih pengukur tekanan kudu dicenthang sadurunge daya lan mateni.

Daya urip

1. Konfirmasi yen lawang kabinèt ditutup. Lebokake gagang menyang bolongan operasi ndhuwur lan muter searah jarum jam 180 ° nganti krungu swara pamisahan rem. Indikator tengah panel ana ing posisi; lawang ngisor yaiku ditutup lan ngalih grounding mati.

2. Lebokake gagang operasi menyang bolongan operasi ngisor lan searah jarum jam muter 180 ° nganti krungu nutup swara; indikator tengah panel ana ing posisi D; ngalih bakal ing, lan banjur operasi sumber daya punika rampung.

Pateni daya

1. Pateni: Lebokake gagang operasi menyang bolongan operasi ngisor lan muter searah jarum jam 180 ° nganti krungu ing swara rem pamisah (tombol nggunakake langsung yen ana tombol); tengah panel ana ing posisi, banjur ngalih bakal mati.

2. Priksa manawa tampilan urip metu kanggo mesthekake kamar kabel listrik netral;lebokake operasi nangani menyang bolongan operasi ndhuwur lan muter searah jarum jam 180 ° nganti krungu swara nutup; indikator tengah saka panel ana ing posisi lan lawang ngisor ora dikunci; switch grounding ditutup lan banjur gangguan daya operasi wis rampung.

Transportasi lan panyimpenan

Nalika kabinèt ngalih tetep ing piring ngisor, bisa shovel dening forklift. Nalika iku ora tetep ing ngisor piring, kabinèt ngalih kudu hoisted utawa digawa minangka kabèh, nanging kudu diangkut vertikal ing sembarang wektu lan ora kudu dibalik supaya ora ngrusak komponen ing kabinet. Switchgear (malah karo njaba kemasan) ngirim ora disimpen ing njaba kanggo dangu.

Pangopènan

◇ Kabinet ring bebas pangopènan sajrone telung taun ing kahanan normal.

◇ Mekanisme operasi pegas tunggal lan pegas ganda saka saklar beban bebas pangopènan lan ora mbutuhake lubrication sembarang.

◇ Piranti proteksi relay kudu dipriksa miturut syarat pabrikan sadurunge dilebokake operasi.

◇ Siklus pangopènan saka kabinèt jaringan ring umume sapisan taun, lan ngukur pangopènan tartamtu bakal ditindakake kaya ing ngisor iki:

(1) Kenceng kabeh sambungan listrik (bus utama, switch, kabel, instrumen pangukuran) miturut syarat instruksi instalasi.
(2) Vakum kabeh komponen (switch utama, saklar tambahan, mekanisme trip, motor, lan sapiturute) lan tumindak katon pamriksan.
(3) Nindakake siji nutup / operasi mbukak ing kabeh ngalih, kalebu ngalih lemah.
(4) Uripake sumber daya kontrol tambahan (aja menehi sinyal remot kontrol) kanggo urutan listrik. operasi.

pesen barang

Dokumen lan lampiran ing ngisor iki bakal dipasrahake karo kabinet nalika kabinet ngalih ninggalake pabrik:

◇ Sertifikat kualifikasi produk
◇ Pandhuan panggunaan produk
◇ Data desain teknik produk
◇ Ngalih aksesoris kabinet:
◇ Saben kombinasi sing dipasang dilengkapi gagang operasi saklar beban.

Pangguna kudu menehi informasi ing ngisor iki nalika pesen produk:

◇ Skema kabel sirkuit utama lan syarat teknis khusus
◇ Rencana instalasi switchgear.
◇ Spesifikasi model komponen kabinet switch lan loop tambahan, diagram skema loop kontrol (yen perlu)
◇ Panjaluk khusus liyane kanggo informasi sing ditulis.

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

Pitakonan

1. Apa sampeyan pabrik utawa perusahaan dagang?

Pabrik, kita bisa njamin rega cukup lan kompetitif.

2. Nalika aku bisa duwe rega?

Biasane kita ngutip sajrone 24 jam sawise nampa pitakon sampeyan.

3. Apa kita bisa nyithak logo lan jeneng perusahaan ing produk?

Ya, mesthi, kita nampa OEM.

4. Apa wektu timbal?

Wektu timbal gumantung saka jumlah sing dipesen, biasane ing 15-20 dina sawise nampa pembayaran.

5. Kepiye proses kontrol kualitas sampeyan?

Kabeh produk bakal dipriksa wiwit saka aksesoris, lan bakal ditindakake kanthi tes rutin sadurunge lunga pabrik kita.

6. Carane ngatasi masalah kualitas sawise dodolan?

Njupuk foto utawa video saka masalah kualitas lan ngirim kanggo kita mriksa lan konfirmasi, lan kita bakal nggawe a solusi wareg kanggo sampeyan ing 1-3 dina.

7. Apa wektu babar pisan?

12 sasi saka tanggal pangiriman.

8. Apa milih kita

● We are specialized ing lapangan kanggo luwih saka 14 taun, lan wis uga experienced R & D tim njupuk desain lan karya pembangunan kanggo saben project adhedhasar panjaluk khusus customer kang.
● Kita duwe prosedur QC sing ketat banget saka komponen nganti produk rampung.
● Periode produksi ajeg ing 15-20 dina.
● Kita duwe set lengkap laporan test kanggo produk.
● Solusi siji langkah kasedhiya.
