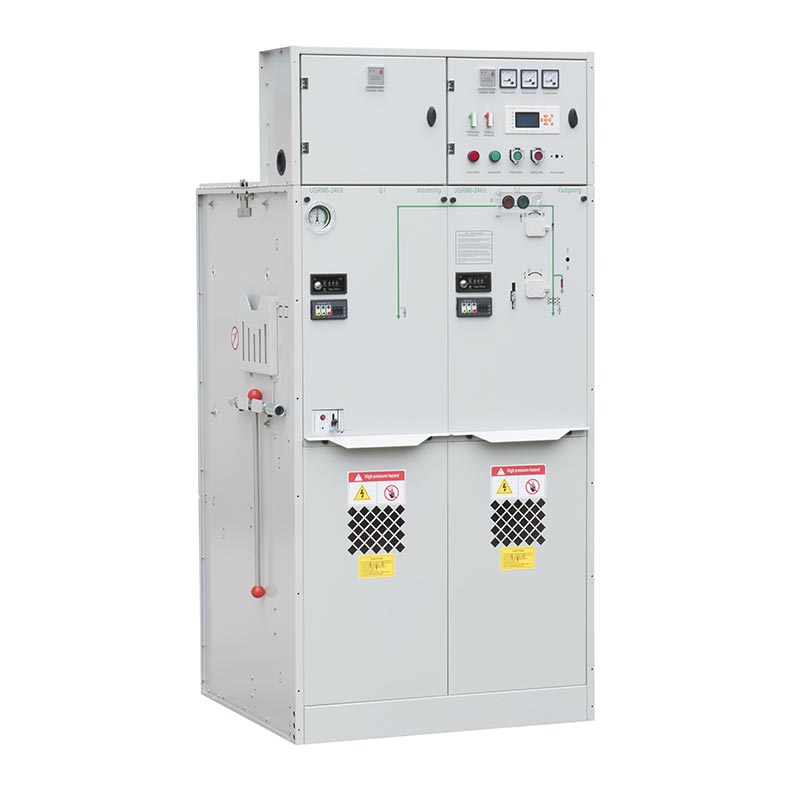

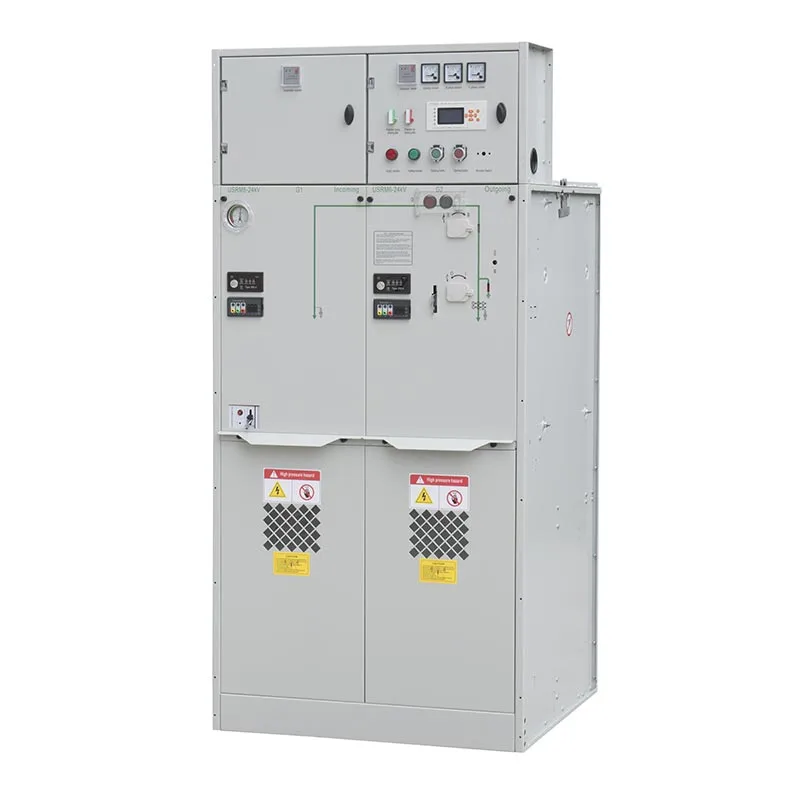

Ing Usune 24kV Gas Insulated Switchgear kasedhiya karo unit fungsi beda kanggo cocog distribusi tartamtu syarat. Unit C minangka Unit Ngalih Load Break kanggo ngoper beban lan kontrol distribusi, unit F minangka Beban Unit Kombinasi Break Switch-Fuse kanggo proteksi trafo lan feeder, lan unit V minangka Unit Pemutus Sirkuit kanggo aplikasi sing mbutuhake ngoper lan fungsi pangayoman majeng.
Kanthi struktur tertutup sing kompak, konfigurasi fungsional sing fleksibel lan kinerja insulasi sing dipercaya, Usune menehi solusi praktis kanggo pelanggan looking kanggo nambah safety distribusi daya nalika ngurangi instalasi angkasa.
Desain terisolasi gas sing disegel nempatake komponen listrik utama ing lemari sing ditutup, nyuda paparan bledug, kelembapan lan kontaminasi njaba. Struktur kompak iki mbantu ngoptimalake papan instalasi lan utamané cocok kanggo gardu, pabrik industri lan proyèk distribusi kutha ngendi papan kasedhiya winates.
Usune 24kV Gas Insulated Switchgear ndhukung konfigurasi fungsional sing beda miturut jaringan distribusi syarat. Unit C nggunakake Load Break Switch kanggo ngoper beban sing dipercaya, unit F nggabungake break load ngalih karo sekring kanggo trafo lan pangayoman feeder, nalika unit V nggunakake mbobol sirkuit kanggo aplikasi mbutuhake kemampuan ngalih lan perlindungan sing luwih lengkap.
Switchgear dirancang kanggo suhu sekitar saka -40°C nganti +50°C, kanthi suhu rata-rata 24 jam ora ngluwihi 35 ° C. Bisa digunakake ing dhuwur nganti 4.000 m, dene perhatian khusus kudu diwenehake kanggo ngisi gas. tekanan nalika peralatan dipasang ing ndhuwur 1.000 m. Kanggo instalasi dhuwur-dhuwur, konfigurasi final kudu dikonfirmasi karo Usune miturut kondisi operasi nyata.
Struktur terlampir mbantu nyuda pengaruh kontaminasi lingkungan ing komponen internal, sing bisa nyederhanakake manajemen peralatan rutin. Iki nggawe switchgear cocok kanggo pelanggan sing butuh dipercaya peralatan voltase medium kanthi beban kerja pangopènan suda.
Dhuwur layanan standar nganti 4.000 m. Nalika peralatan dipasang ing dhuwur sing luwih dhuwur tinimbang 1,000 m, tekanan daya bisa diatur miturut dhuwur instalasi nyata. Kanggo instalasi ndhuwur 2.000 m, pertimbangan khusus kudu diwenehake kanggo nyuda tekanan atmosfer lan syarat insulasi sing diasilake.
Peralatan kasebut dirancang kanggo sawetara suhu sekitar -40 ° C nganti +50 ° C, kanthi suhu rata-rata luwih saka 24 jam ora ngluwihi 35 ° C. Kisaran suhu operasi sudhut iki ngidini switchgear kanggo ngawula loro kadhemen-wilayah lan aplikasi iklim panas nalika kondisi proyek sakabèhé nyukupi syarat sing ditemtokake.
Kelembapan relatif dirancang kanggo kondisi ora luwih saka 95% ing 24 jam lan ora luwih saka 90% ing a. basis saben wulan. Lingkungan instalasi uga kudu bebas saka gas mbledhos utawa korosif sing bisa ngrugekake mengaruhi peralatan.
Switchgear kudu dipasang ing lokasi tanpa gas mbledhos utawa korosif utawa kejut lan impact sing abot. Ing tingkat kontaminasi lingkungan ngirim ora ngluwihi Level III miturut GB / T 5582. kahanan operasi khusus kudu disampekake menyang pabrikan sadurunge produksi supaya konfigurasi peralatan cocok bisa dikonfirmasi.
Unit C dirancang kanggo ngoper beban voltase medium lan kontrol distribusi. Iku menehi praktis konfigurasi kanggo feeder lan aplikasi jaringan ngendi mbukak dipercaya ngoper dibutuhake tanpa perlu kanggo a susunan pangayoman basis mbobol sirkuit.
Unit F nggabungke switch beban break karo sekring kanggo nyedhiyani ngoper lan fungsi pangayoman. Iku utamané cocok kanggo aplikasi feeder trafo ngendi peralatan kompak lan pangayoman short-circuit efektif dibutuhake.
Unit V nggunakake pemutus sirkuit kanggo aplikasi sing mbutuhake fungsi ngalih lan perlindungan sing luwih lengkap. Cocog kanggo sistem distribusi voltase medium ing ngendi gangguan sirkuit lan koordinasi perlindungan syarat penting.
| Ora. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit |
| 1 | voltase dirating | kV | 12/24 | 12/24 | 12/24 |
| 2 | frekuensi dirating | Hz | 50 | 50 | 50 |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 |
| 4 | Tingkat insulasi sing dirating‑1min Frekuensi tahan voltase‑Inter phase, lemah | kV | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi sing dirating-1min Frekuensi tahan jarak isolasi voltase | kV | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi sing dirating-1min Frekuensi tahan tegangan-Kontrol lan sirkuit tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan voltase‑Inter phase, lemah | kV | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan jarak isolasi voltase | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 |
| 12 | Saklar pemutus beban umur mekanik/CB | kaping | 10000 | 10000 | 20000 |
| Mechanical life-Isolasi/ground switch | kaping | 5000 | 5000 | 5000 | |
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat bocor relatif taunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Proteksi IP gelar-Kabinet | IP4X | IP4X | IP4X | |
| IP proteksi derajat-tangki gas | IP67 | IP67 | IP67 |
Usune 24kV Gas Insulated Switchgear bisa digunakake ing pabrik industri ing ngendi switch voltase medium dipercaya lan pangayoman penting kanggo produksi terus-terusan. Enclosure kompak mbantu ngoptimalake ruang ruangan listrik, nalika C, F lan V konfigurasi ngidini peralatan kanggo cocog karo pakan beda lan trafo syarat.
Unit F lan V bisa diatur kanggo trafo lan feeder aplikasi ngendi pangayoman lan ngoper fungsi kudu digabungake menyang sistem voltase medium kompak. Desain sing ditutup uga mbantu nglindhungi internal komponen saka kontaminasi lingkungan.
Gardu kutha, fasilitas komersial lan proyek infrastruktur asring duwe syarat sing ketat kanggo peralatan ukuran lan linuwih operasional. Desain kompak saka Usune 24kV Gas Insulated Switchgear ndadekake cocok kanggo proyek ngendi papan instalasi winates lan distribusi voltase medium dipercaya dibutuhake.
Gas Insulated Switchgear nggunakake struktur terlampir lan kompak, saéngga ngoper lan pangayoman sing dibutuhake fungsi kanggo digabungake menyang tilas instalasi sing luwih cilik. Switchgear terisolasi udara tradisional umume mbutuhake reresik electrical luwih, asil ing syarat papan sing luwih dhuwur.
Struktur terlampir saka Usune Gas Insulated Switchgear nyuda paparan langsung komponen listrik internal kanggo bledug, kelembapan lan kontaminasi njaba. peralatan terisolasi online tradisional luwih gumantung ing lingkungan instalasi lingkungan lan mbutuhake pangayoman lingkungan tambahan ing lokasi nuntut.
Unit C, F lan V ngidini pelanggan kanggo milih fungsi ngoper lan pangayoman beda miturut sing syarat distribusi. Pendekatan modular iki nyedhiyakake keluwesan sing luwih gedhe tinimbang nggunakake switchgear tetep siji konfigurasi kanggo macem-macem aplikasi.
Usune 24kV Gas Insulated Switchgear dirancang kanthi referensi kanggo standar Cina sing ditrapake kanggo voltase medium. switchgear lan peralatan listrik, kalebu GB 3804-2004 kanggo AC voltase dhuwur ngalih break beban, GB 1984-2014 kanggo pemutus sirkuit AC voltase dhuwur, GB 16926-2009 kanggo kombinasi switch-sekring pemutus beban AC voltase dhuwur lan GB 1985-2014 kanggo voltase dhuwur AC isolasi lan ngalih grounding.
Peralatan kasebut uga ngrujuk GB 3906-2006 kanggo 3.6kV–40.5kV AC metal-enclosed switchgear lan controlgear, GB/T 11022-2011 kanggo syarat teknis umum saka switchgear voltase dhuwur lan piranti kontrol, GB 4208-2008 kanggo enclosure proteksi, GB/T 5582-1993 kanggo tingkat polusi insulasi eksternal lan DL/T 404-2007 kanggo switchgear tertutup logam AC lan piranti kontrol.
Syarat liyane sing ditrapake kalebu GB/T 13384-2008 kanggo kondisi teknis produk mekanik lan listrik, GB 191-2008 kanggo kemasan lan tandha transportasi lan GB 311.1-2012 kanggo koordinasi insulasi voltase dhuwur peralatan transmisi lan distribusi. Standar pungkasan sing ditrapake kudu dikonfirmasi miturut produk kasebut konfigurasi lan target pasar.
Usune medium-voltage switchgear wis diterapake ing proyek industri kayata pabrik kimia lan manufaktur fasilitas. Pelanggan fokus ing operasi stabil, instalasi kompak lan kinerja pangayoman dipercaya. Ing disegel struktur gas-terisolasi mbantu nyuda pengaruh bledug, asor lan kahanan lingkungan, ndhukung linuwih peralatan long-term.
Produk Usune wis diwenehake kanggo proyek infrastruktur lan energi, kalebu stasiun tenaga air, minyak fasilitas panyimpenan lan proyek transportasi. Pelanggan menghargai konfigurasi fungsional C, F, dan V yang fleksibel, sing ngidini switchgear dicocogake kanggo syarat ngoper beda, pangayoman lan distribusi.
Adhedhasar aplikasi proyek, para pelanggan utamane ngapresiasi switchgear Usune amarga desain sing kompak, dipercaya kinerja jampel, konfigurasi fleksibel lan syarat pangopènan kurang. Struktur modular mbantu pelanggan milih solusi sing cocog miturut sistem distribusi voltase medium sing beda.
Zhejiang Usune Electric Co.,Ltd. wis netepake sistem manajemen kualitas sing komprehensif miturut Kualitas ISO 9001 Sistem Manajemen, Sistem Manajemen Lingkungan ISO 14001 lan Manajemen Kesehatan lan Keselamatan Kerja ISO 45001 Sistem.
Kanggo nyukupi syarat pasar sing beda, Usune 24kV Gas Insulated Switchgear wis ngliwati jinis standar IEC lan GB sing cocog tes lan entuk sertifikasi CE. Produk kasebut diprodhuksi miturut prosedur kontrol kualitas sing ketat kanggo ndhukung kinerja dipercaya, safety lan selaras kanggo aplikasi distribusi daya medium-voltase global.
Kisaran suhu sekitar sing ditemtokake yaiku -40 ° C nganti + 50 ° C, kanthi suhu rata-rata luwih saka 24 jam ora luwih saka 35°C.
Kelembapan relatif sing ditemtokake ora luwih saka 95% sajrone 24 jam lan ora luwih saka 90% saben wulan. Ing peralatan kudu diinstal ing lingkungan tanpa gas mbledhos utawa korosif lan ing tartamtu tingkat polusi.
ya wis. Unit fungsional C, F lan V bisa dipilih miturut jaringan distribusi pelanggan, ngoper lan syarat pangayoman. Kanggo lingkungan operasi khusus, pelanggan kudu nyedhiyani kahanan sing cocog sadurunge supaya Usune bisa ngevaluasi konfigurasi cocok.
Referensi desain produk sing ditrapake standar GB lan DL/T, kalebu syarat sing nyakup switch break beban, pemutus sirkuit, kombinasi sekring, switchgear tertutup logam, perlindungan enclosure, koordinasi insulasi lan syarat teknis umum kanggo switchgear voltase dhuwur.

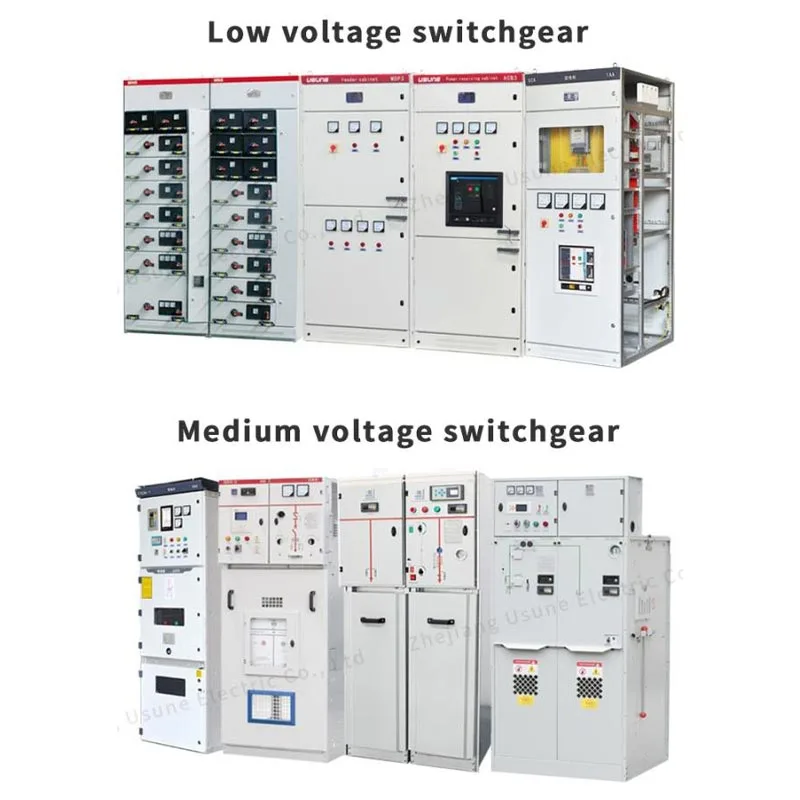

Zhejiang Usune Electric Co.,Ltd. nyedhiyakake peralatan listrik voltase medium kanggo distribusi daya sing beda syarat. Switchgear Insulated Gas 24kV nggabungake struktur tertutup sing kompak kanthi C, F lan V sing fleksibel unit fungsional, ngidini pelanggan ngatur peralatan miturut syarat jaringan tartamtu.
Usune uga ndhukung komunikasi teknis kanggo kondisi operasi khusus. Kanggo aplikasi nglibatno dhuwur dhuwur, suhu nemen utawa kahanan lingkungan non-standar liyane, pelanggan bisa nyedhiyani rincian project sadurunge pesen supaya konfigurasi peralatan lan paramèter operasi bisa dievaluasi kanthi bener.
