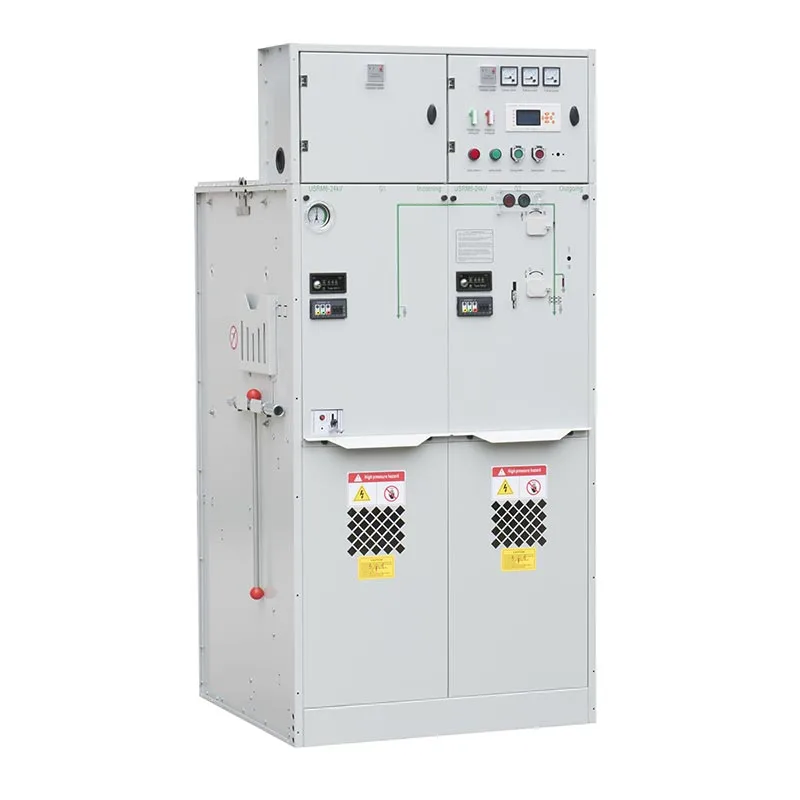

Kanggo panuku 22kV SF6 GIS RMU Ring Unit Utama Switchgear, pertimbangan utama ora mung ngalih kinerja, nanging uga carane cepet bentet bisa dumunung, carane aman operator bisa ngakses peralatan, lan pinten pangopènan dibutuhake sajrone urip layanan. Usune alamat syarat iki liwat dhuwur-voltase pratondo urip, fault indikator, proteksi mikrokomputer lan sistem gas sing disegel tekanan.
RMU bisa dilengkapi karo indikator fault kanggo phase-to-phase lan phase-to-ground fault. Sawise ana kesalahan, indikator menehi weker kanggo personel operasi ngenali bagean kena pengaruh lan nemokake titik fault luwih irit.
Kanggo jaringan distribusi disambungake menyang pusat ngawasi, informasi fault uga bisa ditularaké menyang server ngawasi, saéngga kamar kontrol kanggo ngenali wilayah fault lan posisi tartamtu tanpa gumantung tanggung ing pengawasan manual.
Piranti indikasi langsung voltase dhuwur menehi pangeling visual kanggo mriksa apa sirkuit utama energized. Uga ndhukung verifikasi fase kanggo mbantu operator ngonfirmasi status listrik sadurunge operasi.
Sambungan interlocking listrik lan kunci magnetik sing gegandhengan bisa nyegah lawang kompartemen kabel dibukak nalika kabel mlebu tetep energized, nyediakake lapisan tambahan saka pangayoman sak pangopènan.
Piranti pangreksan, pangukuran lan kontrol mikrokomputer opsional ngganti relay elektromagnetik tradisional pangayoman karo teknologi ngawasi digital. Bisa digunakake kanggo garis, trafo distribusi lan utami liyane peralatan.
Sistem bisa nggabungake proteksi saiki lan voltase, pangukuran, weker lan fungsi kontrol, ndhukung manajemen daya cerdas lan komunikasi karo jaringan ngawasi customer.
| Ora. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit |
| 1 | voltase dirating | kV | 12/24 | 12/24 | 12/24 |
| 2 | frekuensi dirating | Hz | 50 | 50 | 50 |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 |
| 4 | Tingkat insulasi sing dirating‑1min Frekuensi tahan voltase‑Inter phase, lemah | kV | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi sing dirating-1min Frekuensi tahan jarak isolasi voltase | kV | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi sing dirating-1min Frekuensi tahan tegangan-Kontrol lan sirkuit tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan voltase‑Inter phase, lemah | kV | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan jarak isolasi voltase | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 |
| 12 | Saklar pemutus beban umur mekanik/CB | kaping | 10000 | 10000 | 20000 |
| Mechanical life-Isolasi/ground switch | kaping | 5000 | 5000 | 5000 | |
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat bocor relatif taunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Proteksi IP gelar-Kabinet | IP4X | IP4X | IP4X | |
| IP proteksi derajat-tangki gas | IP67 | IP67 | IP67 |
Nalika sirkuit cendhak ana ing antarane fase utawa antarane fase lan lemah, indikator fault menehi weker indikasi. Personel pangopènan bisa nggunakake sinyal kanggo ngenali feeder sing kena pengaruh lan nyuda kesalahane lokasi.
Kanggo proyek sing mbutuhake pemantauan terpusat, informasi kesalahan bisa dikirim menyang pusat pemantauan. Ing komputer ngawasi bisa nampilake bagean fault cocog lan lokasi, ngewangi tim pangopènan nyuda wektu nggoleki kesalahan lan mulihake daya kanthi luwih efisien.
Komponen utama kabinet SF6 dirancang minangka sistem sing disegel lan umume ora mbutuhake rutinitas pangopènan sajrone urip layanan sing ditemtokake ing kahanan operasi normal.
Tangki gas digawe saka stainless steel, nyedhiyakake ketahanan korosi jangka panjang. Mekanik komponen operasi dipanggonke njaba tank gas, nggawe pengawasan, operasi lan panggantos komponen luwih trep nalika layanan dibutuhake.
Kanggo instalasi sing kena bledug, wedhi utawa polusi sing ekstrem, inspeksi périodik saka bagéan puteran mekanik lan kondisi lubrication dianjurake.
Seri USRM6 nggunakake sistem gas sing disegel tekanan lan ora mbutuhake pemeriksaan gas khusus ing normal kahanan operasi.
Sadurunge operasi, gauge tekanan kudu dicenthang. Ing kahanan normal, indikator tekanan kudu tetep ing wilayah operasi ijo. Tekanan referensi yaiku 0,14 MPa, kanthi tekanan gas tetep ing ndhuwur 0,135 MPa ing 20 ° C miturut kondisi sealing sing ditemtokake.
Tingkat bocor gas taunan sing dikarepake kurang saka 0.1%, ndhukung kinerja sealing gas jangka panjang.
Switchgear Unit Utama Ring Sf6 Gis Rmu 22kv dikembangake kanthi referensi kanggo syarat IEC 298, kanthi desain sing dirancang. urip layanan luwih saka 30 taun ing kahanan operasi normal.
Desain saklar kedap udara mbantu njaga sealing gas sajrone periode layanan sing dikarepake, nyuda kabutuhan pangopènan sing gegandhengan karo gas sing kerep lan mbantu para pelanggan ngontrol biaya operasi jangka panjang.
| Pertimbangan Kunci | Usune 22kV SF6 GIS RMU | RMU konvensional |
| Isolasi | SF6 terisolasi gas | Gumantung ing desain peralatan |
| Deteksi kesalahan | Indikasi kesalahan lokal lan remot opsional | Asring luwih gumantung ing pengawasan manual |
| Ngawasi | Perlindhungan lan komunikasi digital kasedhiya | Bisa uga mbutuhake peralatan ngawasi sing kapisah |
| Safety | Indikasi langsung lan interlocking listrik / magnetik | Gumantung ing konfigurasi |
| Pangopènan | Sistem utama sing disegel kanthi syarat pangopènan sing sithik | Syarat pangopènan beda-beda |
| Tangki Gas | Tangki sing disegel stainless steel | Gumantung ing construction |
| Service Life | Dirancang luwih saka 30 taun ing kahanan normal | Gumantung ing desain produk lan pangopènan |
Usune 22kv Sf6 Gis Rmu Ring Unit Utama Switchgear cocok kanggo jaringan distribusi industri ing ngendi sawetara feeders kudu ngoper dipercaya lan lokasi fault cepet. Indikator fault lan piranti proteksi digital bisa mbantu tim pangopènan ngenali bagean abnormal luwih irit.
RMU bisa dikonfigurasi kanthi proteksi mikrokomputer lan fungsi pangukuran kanggo trafo distribusi, nyediakake ngawasi saiki lan voltase, weker lan fungsi pangayoman ing jaringan medium-voltase.
Kanggo pelanggan ngembangake sistem distribusi daya cerdas, RMU bisa nyambungake proteksi, pangukuran, kesalahan indikasi lan komunikasi fungsi kanggo sistem ngawasi tengah, ndhukung identifikasi fault remot lan manajemen jaringan luwih efisien.
Pelanggan nggunakake Switchgear Unit Utama Usune 22kv Sf6 Gis Rmu Ring kanggo jaringan ring industri kanthi pirang-pirang feeders mlebu lan metu. Sajrone commissioning, customer fokus ing apa operator bisa cepet ngenali feeder kena nalika fault phase-kanggo-phase utawa phase-kanggo-lemah dumadi. Indikator kesalahan terintegrasi kasedhiya informasi weker lokal, ngewangi personel pangopènan mbatesi bagean fault sadurunge nindakake inspeksi ing situs.
Kanggo aplikasi distribusi trafo, customer milih RMU karo pangayoman microcomputer lan piranti kontrol. Sistem kasebut nyedhiyakake pemantauan arus lan voltase digital bebarengan karo proteksi lan weker fungsi. Pelanggan nemokake konfigurasi iki luwih trep kanggo ngawasi kahanan operasi trafo tinimbang mung ngandelake proteksi relay konvensional.
Pelanggan sing mbutuhake pemantauan distribusi terpusat nyambungake indikasi kesalahan RMU lan proteksi digital fungsi kanggo pusat pemantauan. Nalika sinyal fault digawe, layar ngawasi bisa ngenali bagean fault cocog, saéngga tim operasi kanggo nemtokake ngendi pengawasan lapangan dibutuhake lan nambah efisiensi ngatasi masalah.
Kanggo pelanggan sing ngoperasikake RMU ing kahanan layanan normal, tangki gas SF6 sing disegel nyuda kabutuhan pangopènan internal rutin. Pelanggan uga Value komponen operasi mechanical external amarga padha bisa dipriksa utawa diganti luwih trep nalika pangopènan dibutuhake.
Zhejiang Usune Electric Co.,Ltd. wis netepake sistem manajemen miturut ISO 9001 Quality Management System, ISO Sistem Manajemen Lingkungan 14001 lan Sistem Manajemen Kesehatan lan Keselamatan Kerja ISO 45001.

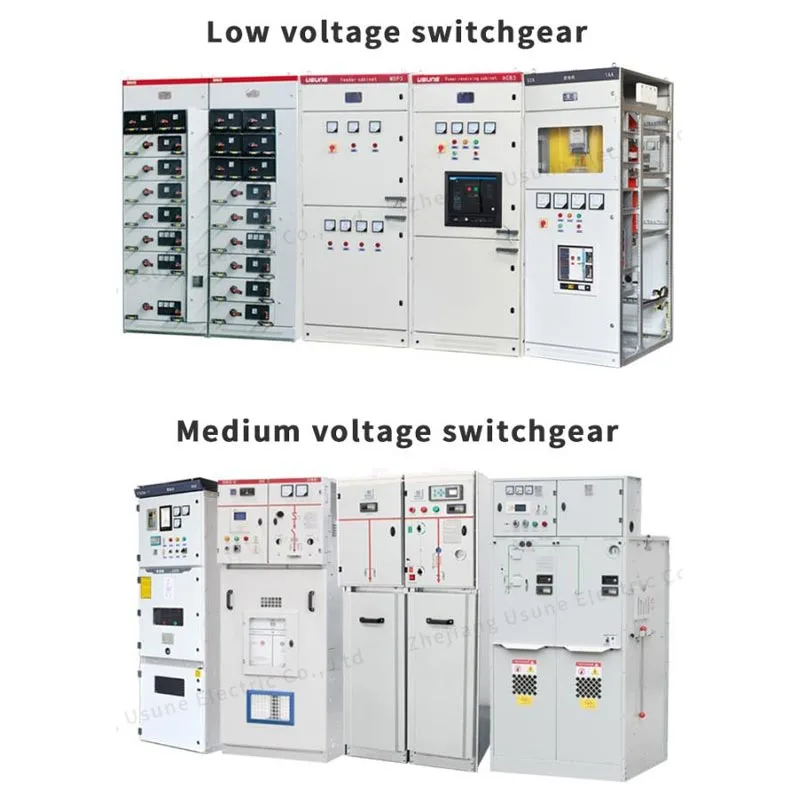

Kanggo nyukupi syarat pasar internasional sing beda-beda, produk switchgear tegangan medium Usune wis ngalami relevansi Tes jinis standar IEC lan GB, kanthi produk sing ditrapake entuk sertifikasi CE. Sistem kasebut ndhukung konsisten kualitas manufaktur, tes produk lan kepatuhan teknis kanggo proyek distribusi daya voltase medium.
ya wis. RMU bisa dilengkapi karo indikator fault sing bisa ndeteksi fase-to-phase lan phase-to-ground fault. lan nyediakake indikasi weker lokal.
ya wis. Nalika dilengkapi sistem komunikasi lan ngawasi sing cocog, informasi kesalahan bisa ditularake menyang pusat ngawasi, ngendi bagean kena pengaruh lan posisi fault bisa ditampilake.
Ing kahanan operasi normal, sistem sing disegel tekanan ora mbutuhake inspeksi gas rutin khusus. Ing gauge tekanan kudu dicenthang sadurunge operasi lan kudu tetep ing wilayah ijo ing kahanan normal.
Seri USRM6 dirancang kanggo urip layanan luwih saka 30 taun ing kondisi operasi normal, karo samesthine tingkat bocor gas taunan kurang saka 0,1%.
Usune nggabungake insulasi sing disegel SF6, indikasi kesalahan, indikasi bagean langsung, interlocking safety, digital pangayoman lan kurang-pangopènan operasi ing siji medium-voltase RMU solusi, nggawe cocok kanggo ring modern jaringan lan aplikasi distribusi cerdas.
