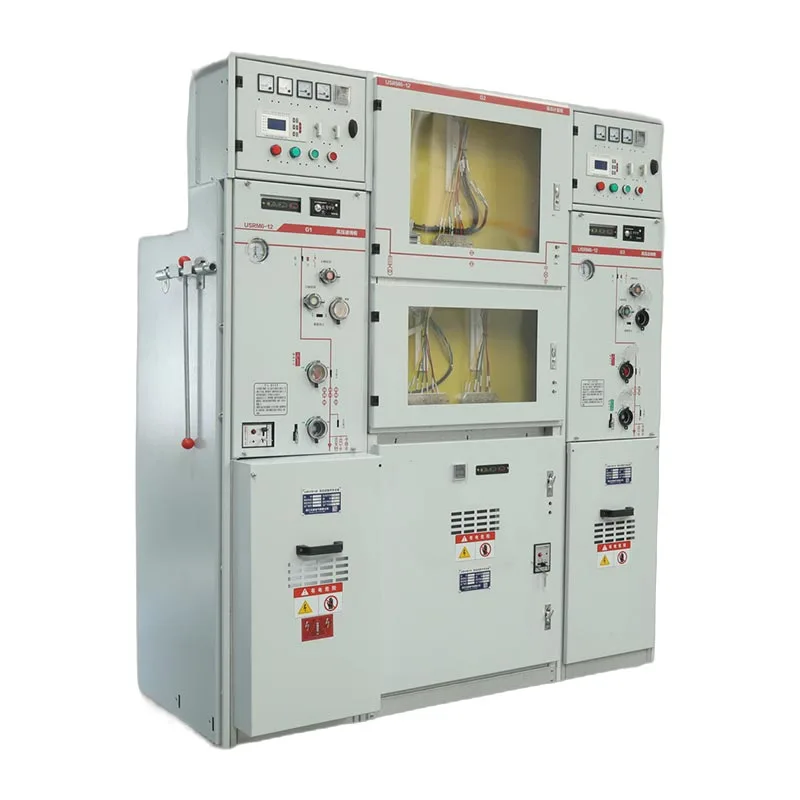

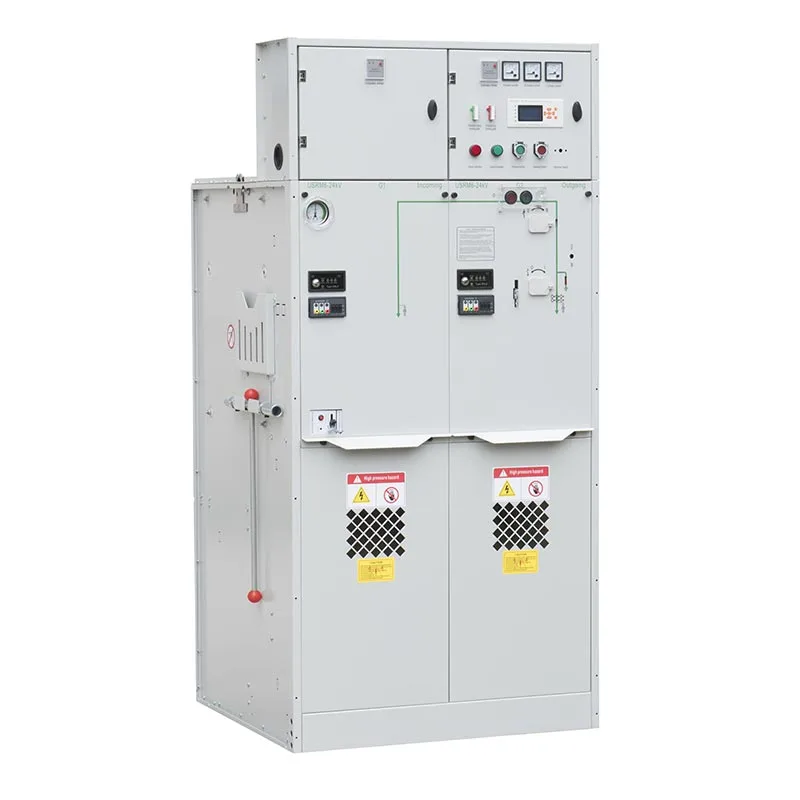

Beda karo switchgear konvensional sing gumantung banget ing lingkungan instalasi, Usune 11kv Sf6 Gis Gas Switchgear terisolasi ngisolasi komponen listrik utama ing kompartemen gas sing disegel. Mekanik terpadu sistem interlocking mbantu nyegah operasi sing salah, nambah safety operator lan linuwih peralatan.
Switchgear digunakake akeh ing gardu trafo, sistem distribusi daya industri, bangunan komersial, proyek infrastruktur lan aplikasi voltase medium 11kV liyane ngendi safety, linuwih lan operasi gampang penting.
Komponen sirkuit utama dilebokake ing tangki gas SF6 sing disegel, nyuda paparan langsung menyang njaba kahanan lingkungan. Desain iki mbantu nglindhungi komponen listrik saka bledug, Kelembapan, polusi lan kondensasi, ningkatake stabilitas operasi jangka panjang.
Struktur terlampir uga nyuda kabutuhan papan dibandhingake switchgear terisolasi udara tradisional, nggawe Usune 11kv Sf6 Gis Gas Insulated Switchgear cocok kanggo gardu kompak lan kamar listrik winates spasi.
Usune 11kV SF6 GIS dirancang kanthi macem-macem proteksi safety mekanik kanggo nyegah operasi sing salah. Kabeh ngalih kudu dilakokno nggunakake nangani operasi darmabakti, mesthekake prosedur ngoper kontrol.
Saklar break load utawa pemutus sirkuit vakum lan saklar grounding sing cocog dilengkapi internal interlocking mekanik. Interlocking padlock tambahan uga bisa ditrapake yen dibutuhake, nyedhiyakake luwih dhuwur keamanan sak pangopènan lan operasi.
Lawang ngisor mung bisa dibukak nalika saklar grounding ditutup lan saklar istirahat mbukak mbukak posisi, nyegah akses menyang bagean energized.
Saklar grounding ora bisa dilakokno nalika lawang ngisor mbukak, mbantu nyegah kahanan pangopènan ora aman.
Ngalih break mbukak ora bisa ditutup nalika ngalih grounding ditutup, lan ngalih grounding ora bisa dilakokno nalika ngalih break mbukak ditutup.
Kanggo operasi sumber daya, lawang kompartemen kabel kudu ditutup dhisik. Ngalih telung posisi banjur dioperasikake saka posisi grounding menyang posisi isolasi lan pungkasane menyang posisi nutup.
Kanggo isolasi daya, switch telung posisi dioperasikake saka posisi nutup menyang posisi isolasi banjur menyang posisi grounding, ngidini akses aman menyang kompartemen kabel.
| Ora. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit |
| 1 | voltase dirating | kV | 12/24 | 12/24 | 12/24 |
| 2 | frekuensi dirating | Hz | 50 | 50 | 50 |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 |
| 4 | Tingkat insulasi sing dirating‑1min Frekuensi tahan voltase‑Inter phase, lemah | kV | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi sing dirating-1min Frekuensi tahan jarak isolasi voltase | kV | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi sing dirating-1min Frekuensi tahan tegangan-Kontrol lan sirkuit tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan voltase‑Inter phase, lemah | kV | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan jarak isolasi voltase | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 |
| 12 | Saklar pemutus beban umur mekanik/CB | kaping | 10000 | 10000 | 20000 |
| Mechanical life-Isolasi/ground switch | kaping | 5000 | 5000 | 5000 | |
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat bocor relatif taunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Proteksi IP gelar-Kabinet | IP4X | IP4X | IP4X | |
| IP proteksi derajat-tangki gas | IP67 | IP67 | IP67 |
Mekanisme operasi nggunakake teknologi spring charging kanggo njamin kinerja ngoper stabil.
Kanggo unit kombinasi switch-fuse break beban utawa unit pemutus sirkuit, spring kudu diisi sadurunge ngoper operasi. Nangani operasi diputer searah jarum jam kanggo ngisi daya lengkap, banjur mencet tutup ijo tombol kanggo ngrampungake operasi nutup.
Operasi bukaan ditindakake kanthi muter gagang operasi berlawanan arah jarum jam.
Ing aplikasi pangayoman trafo nggunakake pemutus sirkuit vakum, mbobol sirkuit bisa trip liwat relay proteksi nalika kahanan ora normal.
Kanggo unit kombinasi switch-fuse load break, switch load break bakal trip nalika indikator sekring beroperasi ing ngisor kahanan overcurrent utawa short-circuit.
Usune 11kV SF6 GIS Gas Insulated Switchgear bisa dikonfigurasi miturut distribusi voltase medium sing beda syarat, kalebu:
● Aplikasi pangayoman trafo
● Sistem feeder industri
● Ring jaringan distribusi utama
● Sistem daya bangunan komersial
● Gardu kompak
Desain insulasi SF6 sing disegel lan mekanisme operasi sing dipercaya nggawe peralatan kasebut cocog kanggo aplikasi sing mbutuhake operasi terus-terusan lan standar safety dhuwur.
Usune 11kv Sf6 Gis Gas Insulated Switchgear dirancang kanggo transportasi trep lan instalasi situs.
Peralatan kasebut dilengkapi cincin angkat kanggo transportasi crane lan uga bisa dipindhah nggunakake peralatan forklift. Kombinasi modul sing beda-beda dirancang kanthi pengaturan bobot praktis kanggo nyederhanakake penanganan sajrone proyek instalasi.
Sadurunge instalasi, pelanggan kudu mriksa kondisi peralatan sawise transportasi, kalebu:
● kasedhiyan nangani operasi
● Status indikator tekanan
● Operasi fungsi mekanik
● Sembarang karusakan transportasi katon
Indikator tekanan kudu tetep ing area ijo normal sadurunge dioperasi.
Kanggo operasi sing aman lan stabil, pondasi instalasi kudu nyukupi syarat ing ngisor iki:
● Kapasitas bantalan lemah kudu paling sethithik 500kg/m²
● lumahing Instalasi kudu tetep tingkat lan Gamelan
● Saluran kabel kudu disiapake miturut syarat proyek
● Saluran kabel kudu disegel kanthi bener kanggo nyegah penetrasi kelembapan

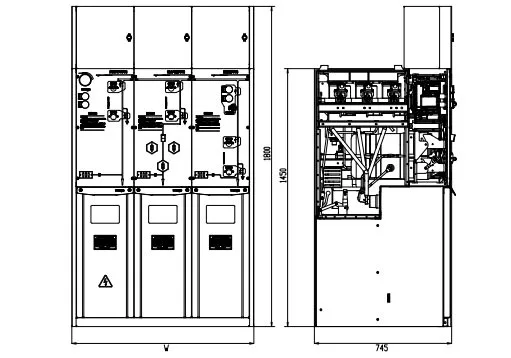

● Ukuran saluran baja Base kudu disiapake miturut gambar pabrikan
Persiapan dhasar sing tepat mbantu njamin instalasi sing akurat, sambungan kabel sing dipercaya lan peralatan jangka panjang kinerja.
| Bandhingan | Usune 11kV SF6 GIS | AIS tradisional |
| Metode Isolasi | Struktur disegel terisolasi gas SF6 | Insulasi udara |
| Perlindungan Lingkungan | Kurang kena pengaruh bledug, kelembapan lan polusi | Luwih gumantung ing lingkungan instalasi |
| Safety | Interlocking mekanik lan limang proteksi safety | Proteksi gumantung saka prosedur operasi |
| Ruang Instalasi | Desain kompak | Mbutuhake reresik luwih gedhe |
| Pangopènan | Suda syarat pangopènan lingkungan | Mbutuhake perlindungan lingkungan sing luwih akeh |
| Operasi | Urutan ngalih sing dikontrol | Katergantungan sing luwih dhuwur ing pengalaman operator |
Pelanggan nggunakake Usune 11kV SF6 GIS kanggo sistem distribusi tenaga industri sing aman lan winates. papan instalasi padha uneg-uneg tombol. Sawise instalasi, customer disorot struktur kabinèt kompak lan interlocking mechanical, kang digawe operasi ngoper saben dina liyane kontrol lan suda risiko salah operasi.
Kanggo aplikasi pangayoman trafo, customer milih konfigurasi mbobol sirkuit vakum karo pangayoman basis relay. Customer ketemu fungsi trip otomatis lan urutan operasi cetha mbiyantu kanggo nanggapi kahanan saiki sing ora normal nalika nyederhanakake operasi rutin.
Sajrone operasi situs, pelanggan utamané ngormati limang sistem interlock safety. Urutan sing dibutuhake antarane lawang kabel, ngalih grounding lan mbukak break ngalih digawe tata cara pangopènan bening lan mbantu nyegah aman akses menyang kompartemen kabel.
Zhejiang Usune Electric Co.,Ltd. wis netepake sistem manajemen komprehensif miturut Kualitas ISO 9001 Sistem Manajemen, Sistem Manajemen Lingkungan ISO 14001 lan Manajemen Kesehatan lan Keselamatan Kerja ISO 45001 Sistem.

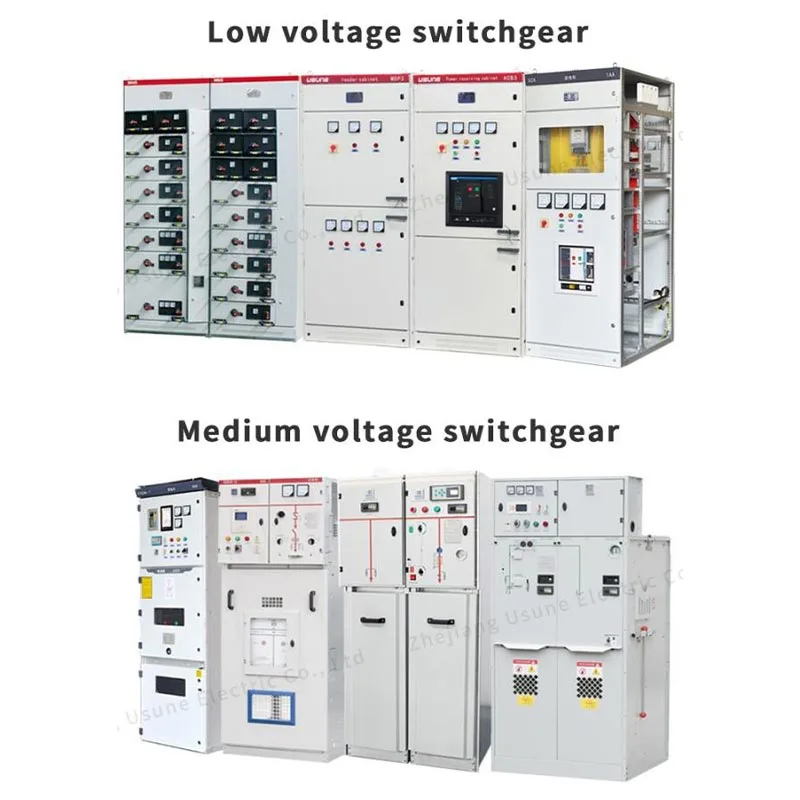

Kanggo nyukupi syarat pasar internasional, produk switchgear tegangan medium Usune wis lulus IEC lan GB sing cocog tes jinis standar lan produk sing ditrapake wis entuk sertifikasi CE. Kontrol kualitas sing ketat ditindakake kabeh proses manufaktur, inspeksi lan tes kanggo njamin kinerja sing dipercaya kanggo distribusi tenaga global aplikasi.
Interlocking mechanical ngalangi urutan ngoper salah antarane mbukak break ngalih, mbobol sirkuit lan ngalih grounding. Iku mbantu nglindhungi operator lan peralatan sak operasi lan pangopènan.
Sadurunge instalasi, pelanggan kudu mriksa kondisi transportasi, status indikator tekanan, nangani operasi kasedhiyan lan kinerja operasi mechanical. Kerusakan utawa bagean sing ilang kudu dilaporake langsung.
Cocog kanggo gardu trafo, pabrik industri, fasilitas komersial, proyek infrastruktur lan sistem distribusi voltase medium 11kV liyane sing mbutuhake operasi sing dipercaya lan aman.
Usune nggabungake teknologi insulasi gas SF6, interlocking safety mechanical, mekanisme operasi sing dipercaya lan kontrol kualitas ketat kanggo nyedhiyani solusi aman lan kompak kanggo jaringan distribusi voltase medium 11kV modern.
