Solusi GIS voltase medium iki cocog kanggo instalasi ing papan sing sempit utawa kahanan lingkungan sing atos. Lokasi panyebaran sing umum kalebu fasilitas listrik lemah, zona pesisir, wilayah dataran tinggi lan gardu kutha. Thanks kanggo konstruksi sing ditutup kanthi lengkap, hardware kasebut nduweni jejak kompak, dadi luwih gampang kanggo spesialis desain nggabungake unit distribusi voltase medium menyang gardu trafo utama lan stasiun distribusi sekunder.

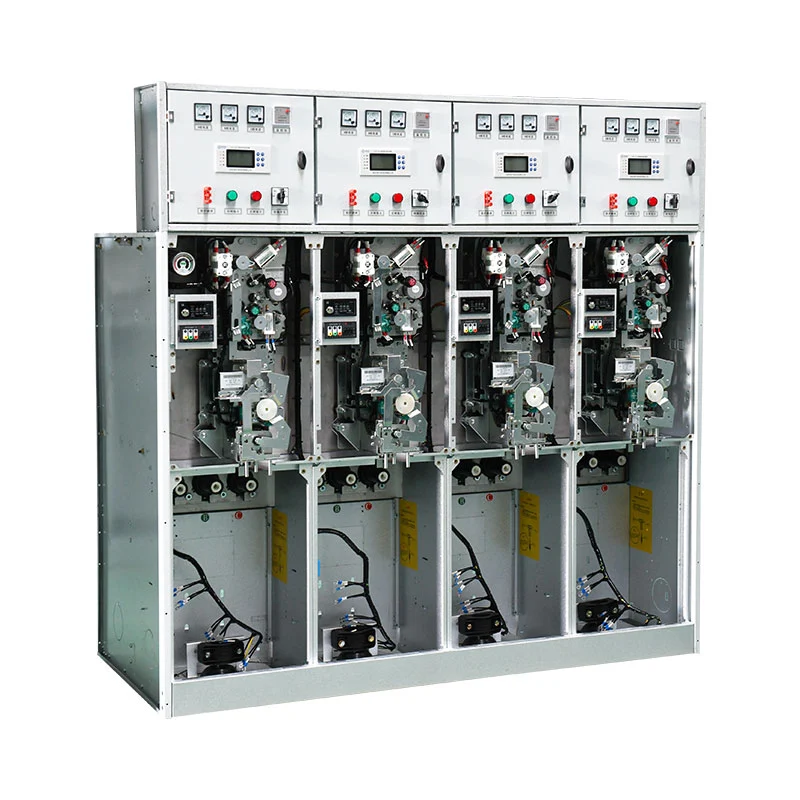

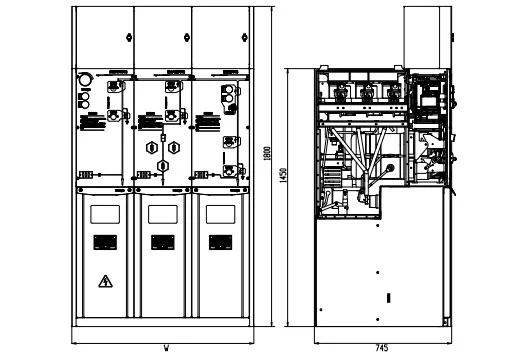

Proyèk distribusi daya arang duwe tata sirkuit sing padha, tegese platform switchgear kompak kudu ndhukung perakitan fleksibel tinimbang tetep, siji-ukuran-cocok-kabeh aransemen. Dibangun ing saubengé kerangka modular, platform 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 bisa nggabungake telung unit fungsional sing béda: Tipe C kanggo modul switch break beban, Tipe F kanggo unit fungsional gabungan, lan Tipe V kanggo modul pemutus sirkuit.
Tim desain bisa milih modul standar individu utawa kombinasi sing wis dirakit miturut skema listrik proyek. Infrastruktur busbar utama ndhukung ekstensi ing situs, mbisakake pirang-pirang modul diklompokake dadi macem-macem tata letak switchgear. Fleksibilitas modular kasebut ngidini peralatan bisa nyukupi macem-macem panjaluk sing ana gandhengane karo feeder metu, sambungan trafo, isolasi protèktif lan tugas distribusi daya.
Piranti listrik njaba ruangan konvensional tetep kapapar bledug, kelembapan, rereged lan suhu sing owah-owahan. Faktor-faktor sing ora becik iki cenderung nambah pamriksan lan panjaluk servis sing terus-terusan sajrone umur operasional peralatan.

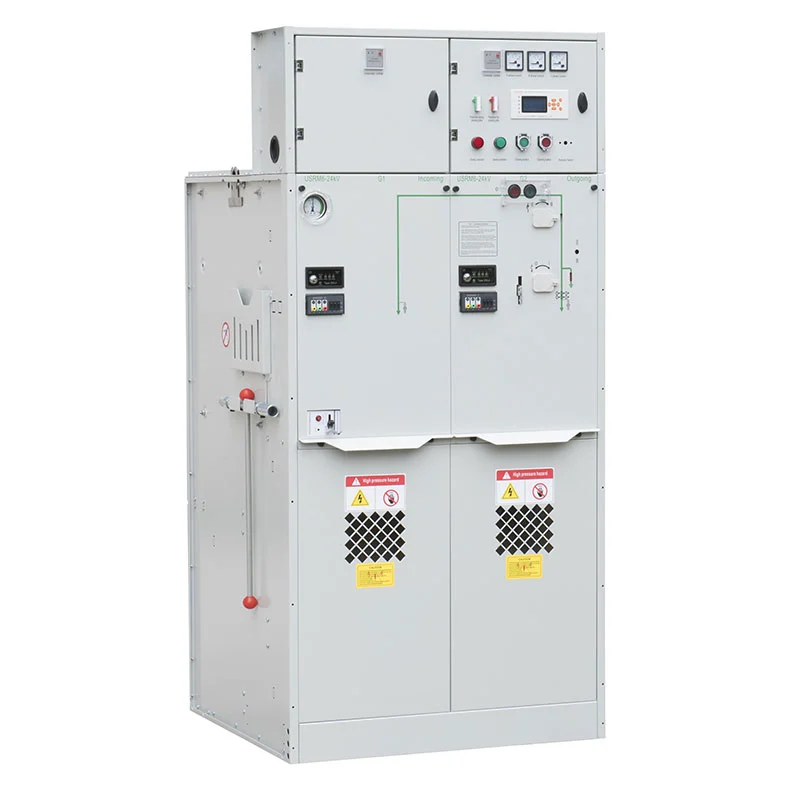

24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 nganggo kandang terisolasi gas sing disegel sing sacara fisik ngisolasi sirkuit utama saka kahanan lingkungan. Nyuda kontak langsung antarane komponen internal lan polutan lingkungan lan menehi skema operasi sing mbutuhake pangopènan rutin. Karakteristik iki menehi kaluwihan sing beda kanggo situs sing angel diakses, kayata kamar listrik lemah, papan distribusi kutha sing winates ing papan lan aset infrastruktur sing adoh. Suda frekuensi servis dadi faktor evaluasi utama nalika pangguna milih peralatan kanggo lokasi sing tantangan kasebut.
Platform SF₆ C-GIS iki nyedhiyakake luwih akeh tinimbang tumindak nutup lan mbukak sirkuit dhasar. Adhedhasar kombinasi modul sing dipilih, sistem bisa nampung proteksi kesalahan, isolasi listrik, pangukuran energi, pemantauan status wektu nyata, earthing, komunikasi data lan kontrol otomatis bebarengan karo fungsi switching.
Modul fungsional sing beda-beda bisa dicocogake kanthi bebas kanggo nyelarasake kabeh persiyapan switchgear kanthi arsitektur proteksi lan distribusi proyek. Fleksibilitas iki nggawe pilihan sing luwih akeh kanggo kontraktor EPC lan integrator sistem sing ditugasake ngembangake jaringan distribusi daya voltase medium lengkap.
Kondisi sekitar situs kudu ditaksir kanthi ati-ati sadurunge ngrampungake pilihan GIS voltase medium. Seri 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 dirancang kanggo beroperasi ing elevasi nganti 4000 m. Suhu sekitar sing diidinake yaiku saka -40 ° C nganti + 50 ° C, kanthi suhu rata-rata maksimal 24 jam ing 35 ° C. Kanggo kritéria kelembapan, kelembapan relatif 24 jam bisa nganti 95%, dene nilai rata-rata saben wulan ora bisa ngluwihi 90%. Lokasi instalasi kudu bebas saka uap sing njeblug utawa korosif, dampak mekanik sing kuat lan geter abot sing terus-terusan. Kelas polusi ora kudu ngluwihi Kelas III kaya sing kasebut ing GB / T 5582, lan unit kasebut wis lulus kualifikasi seismik kanggo resistensi Grade 9. Kanggo proyek sing dumunung ing ndhuwur 1000 m, para panuku kudu menehi kabar marang pabrikan supaya bisa nyetel tekanan pangisian daya SF₆ kanthi tepat. Sembarang syarat lingkungan situs sing ora biasa mbutuhake konfirmasi bebarengan antarane manufaktur, supplier lan pelanggan pungkasan sadurunge pesenan. Contone, panginstalan ing dhuwure ngluwihi 2000 m mbutuhake setelan tekanan gas sing diowahi kanggo ngurangi risiko overvoltage internal ing njero tank.
Gardu Bawah Tanah Fasilitas daya bawah tanah biasane diwatesi dening wilayah sing bisa digunakake lan watesan ventilasi sing ketat. Desain GIS sing disegel sing kompak mbantu para desainer ngoptimalake panggunaan ruang sing diwatesi nalika nyuda pengaruh lingkungan sing saleh, sing ndadekake produk kasebut cocog kanggo digabung menyang gardu kompak lan stasiun distribusi sekunder.
Premis Industri lan Pertambangan Situs industri lan pertambangan mbutuhake saklar voltase medium lan hardware protèktif sing dipercaya kanggo ngladeni motor, trafo, feeder metu lan jaringan distribusi lokal. Tangki sing disegel nglindhungi komponen internal saka kontaminasi lan nyedhiyakake kabeh kemampuan switching, perlindungan, isolasi lan ngawasi kanggo sistem tenaga ing situs.
Infrastruktur Railway lan Transportasi Depot sepur, utilitas bandara lan infrastruktur transportasi sing gegandhengan mbutuhake pasokan listrik sing konsisten ing macem-macem spektrum. Switchgear modular bisa dikonfigurasi nganggo skema feeder lan perlindungan khusus ing sistem distribusi terpusat, mbantu integrator ngembangake solusi daya voltase medium kompak kanggo proyek transportasi.
Jaringan Distribusi Kutha Tanah sing kasedhiya umume langka ing pusat kutha lan lingkungan omah. Switchgear terisolasi gas sing kompak bisa dipasang ing gardu lan pusat distribusi ing ngendi switchgear terisolasi udara tradisional bakal mbutuhake papan instalasi sing luwih gedhe. Struktur tangki sing ditutup uga nyuda interferensi lingkungan sing tumindak ing sirkuit utama.
Situs Pesisir lan Dataran Tinggi Peralatan listrik standar rentan marang kelembapan sing dhuwur, kontaminasi uyah, efek dhuwur lan fluktuasi suhu sing cetha. Sirkuit utami terlampir USRM6 nyuda paparan langsung ing kahanan sing atos iki. Tim proyek bisa nganalisa parameter operasi khusus situs ing tahap pilihan kanggo ngonfirmasi konfigurasi lan setelan kerja sing paling cocog.
Nalika sumber 24kV lan 33kV SF₆ GIS, para panuku kudu mriksa skema listrik lengkap tinimbang nggawe keputusan tuku mung adhedhasar voltase sing dirating. Assessment teknis perlu kanggo nutupi tingkat voltase sing dirating, syarat insulasi, pilihan pemutus sirkuit utawa switch beban, jumlah feeder, pengaturan busbar, skema earthing, fungsi proteksi lan metering, ketinggian instalasi, suhu, kelembapan, tingkat polusi, antarmuka komunikasi, lan selaras karo standar IEC lan GB sing ditrapake.
Tim teknik Usune kolaborasi karo insinyur proyek lan integrator sistem kanggo nemtokake konfigurasi USRM6 sing disesuaikan adhedhasar diagram garis siji lan kondisi operasi situs sing nyata.
Asuransi Kualitas Ketat Usune njaga alur kerja jaminan kualitas resmi sing kalebu manufaktur, tes panrima pabrik lan pengiriman produk. Standar ISO 9001 ndhukung kualitas produksi sing stabil, dene kerangka ISO 14001 lan ISO 45001 ngatur manajemen lingkungan lan manajemen kesehatan lan keselamatan kerja.
Ngatur Konfigurasi Modular Usune nawakake kombinasi modul fleksibel dicocogake kanggo fungsi sirkuit mawarni-warni lan syarat distribusi. Layanan iki cocog karo perusahaan EPC, integrator sistem listrik, distributor lan tim pengadaan sing mbutuhake switchgear sing disesuaikan miturut gambar listrik sing ditunjuk.
Desain Produk Kepatuhan sing Diakoni sacara Global tundhuk karo standar internasional IEC lan spesifikasi GB Cina, lan sertifikasi CE bisa diwenehake. Pengaturan iki ndhukung pelanggan sing nargetake macem-macem pasar jaban rangkah. Standar lan aturan sertifikasi sing ditrapake bisa diverifikasi marang kode negara tujuan lan spesifikasi teknis proyek.
Dhukungan Teknik Khusus Kanggo proyek GIS, ngunci konfigurasi sing bener sadurunge produksi diwiwiti iku kritis. Pelanggan bisa nuduhake gambar garis siji, syarat voltase dirating, jadwal feeder, data ketinggian lan rincian lingkungan kanggo konsultasi teknis karo tim teknik Usune.
| Ora. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit | |
| 1 | voltase dirating | kV | 12/24 | 12/24 | 12/24 | |
| 2 | frekuensi dirating | Hz | 50 | 50 | 50 | |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 | |
| 4 | Tingkat insulasi sing dirating | 1 min Frekuensi tahan tekanan | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls cahya tahan voltase | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 | |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 | |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 | |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 | |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— | |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— | |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 | |
| 12 | urip mekanik | mbukak break switch / CB | kaping | 10000 | 10000 | 20000 |
| Isolasi / switch lemah | 5000 | 5000 | 5000 | |||
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 | |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tingkat kebocoran relatif gas taunan | % | 0.05 | 0.05 | 0.05 | |
| 16 | gelar pangayoman IP | Kabinet | IP4X | IP4X | IP4X | |
| Tangki gas | IP67 | IP67 | IP67 | |||
Sajrone proyek peluncuran roket Cas-space, seri USRM6 digawa kanggo nangani distribusi daya voltase medium ing fasilitas peluncuran, kalebu infrastruktur kritis lan beban listrik sing ana gandhengane. Distribusi switchgear ing situs peluncuran samesthine bakal tetep ngoper, proteksi, ngisolasi lan ngawasi bisa dipercaya kanggo peralatan penting uga instalasi tambahan - lan njaga kinerja sing tetep sanajan ing lingkungan listrik sing relatif terbatas. Amarga sirkuit utama dumunung ing struktur terisolasi SF6-tertutup, seri USRM6 umume tameng saka kahanan lingkungan njaba, sipat sing paling penting kanggo infrastruktur khusus operasi ing syarat kenceng.
Konfigurasi modular switchgear uga menehi lintang sing cukup kanggo cocog karo arsitektur distribusi proyek. Unit fungsional bisa dirakit ing baris karo desain jaringan daya, lan bus utama expandable digawe headroom tambahan kanggo konfigurasi jaringan lan planning sistem mangsa. Umumé, iki minangka gabungan struktur kompak, insulasi tertutup lan desain modular sing ndadekake seri USRM6 dadi solusi distribusi voltase medium sing pas kanggo proyek peluncuran roket Cas-space - sing njawab kabutuhan fasilitas kasebut kanggo infrastruktur listrik sing dipercaya nanging efisien ruang.
Seri USRM6 dirancang kanthi referensi kanggo switchgear voltase dhuwur lan standar peralatan kontrol, kalebu GB 3804-2004 kanggo 3.6kV–40.5kV saklar beban AC voltase dhuwur, GB 1984-2014 kanggo AC voltase dhuwur pemutus sirkuit, GB 16926-2009 kanggo kombinasi switch-sekring pemutus beban AC HV, GB 1985-2014 kanggo isolasi AC HV ngalih lan ngalih lemah, lan GB 3906-2006 kanggo 3.6kV-40.5kV AC logam-tertutup switchgear lan controlgear.
Uga referensi GB/T 11022-2011 kanggo syarat teknis umum kanggo switchgear HV lan piranti kontrol, GB 4208-2008 kanggo proteksi enclosure, GB/T 5582-1993 kanggo tingkat polusi insulasi eksternal, DL/T 404-2007 kanggo 3.6kV–40.5kV Switchgear lan piranti kontrol tertutup logam AC, GB/T 13384-2008 kanggo produk mekanik lan listrik, GB 191-2008 kanggo tandha kemasan lan transportasi, lan GB 311.1-2012 kanggo koordinasi insulasi ing transmisi voltase dhuwur lan peralatan distribusi.
Kerangka kerja kualitas lan kepatuhan Usune kalebu Sistem Manajemen Mutu ISO 9001, Lingkungan Lingkungan ISO 14001 Sistem Manajemen, Sistem Manajemen Kesehatan lan Keselamatan Kerja ISO 45001, kepatuhan standar IEC lan GB, lan Sertifikasi CE. Sertifikasi khusus proyek lan standar sing ditrapake kudu dikonfirmasi miturut pasar tujuan lan spesifikasi teknis.
Kauntungan utama yaiku konstruksi terlampir saka komponen listrik energi ing gas insulasi lingkungan. Iki mbisakake struktur kompak lan nyuda cahya langsung saka sirkuit utama menyang njaba kahanan lingkungan.
Seri USRM6 dirancang kanggo aplikasi voltase medium kalebu konfigurasi 24kV lan 33kV. Dirating tepat voltase, tingkat insulasi, lan konfigurasi kudu dikonfirmasi miturut spesifikasi proyek.
ya wis. Dhuwur layanan sing ditemtokake nganti 4000 m. Kanggo instalasi ing ndhuwur 1000 m, pelanggan kudu ngandhani Usune ing maju supaya tekanan pengisian gas sing cocog bisa dievaluasi. Persyaratan khusus ing ndhuwur 2000 m kudu dikonfirmasi sak desain technical.
Seri USRM6 nggunakake konsep konfigurasi modular. Unit ngalih beban, unit kombinasi, pemutus sirkuit Unit, lan noto bus utama expandable bisa milih miturut rencana electrical dibutuhake.
Aplikasi umum kalebu gardu transformator sekunder, fasilitas industri lan pertambangan, sepur, bandara, jaringan distribusi kutha, wilayah omah, fasilitas lemah, lan lokasi karo relatif nuntut kahanan lingkungan.
Kanggo kutipan akurat, para panuku kudu nyedhiyakake voltase sing dirating, diagram baris tunggal, jumlah feeder, sing dibutuhake fungsi switching, pemutus sirkuit utawa syarat saklar pemutus beban, konfigurasi bus, ketinggian instalasi, kahanan lingkungan, syarat pangayoman, lan pasar tujuan.
Kanggo proyek distribusi voltase medium sing mbutuhake dimensi kompak, adaptasi lingkungan, modular konfigurasi, lan syarat pangopènan suda, seri USRM6 menehi switchgear terisolasi gas praktis solusi.
Seri USRM6 saka Usune nggabungake insulasi SF6 tertutup, unit fungsional modular, konfigurasi bus sing bisa ditambahi, lan switching, proteksi, pangukuran, lan fungsi ngawasi. Didukung ISO 9001, ISO 14001, ISO 45001, IEC lan standar GB, lan sertifikasi CE, Usune nyedhiyakake solusi berorientasi proyek kanggo pelanggan sing ngevaluasi 24kv 33kv Sf6 Gis Gas Insulated Switchgear kanggo distribusi daya industri, infrastruktur, kutha, lan khusus aplikasi.
