Kanthi terus-terusan pangembangan sistem tenaga industri, pembangkit listrik lan fasilitas listrik mbutuhake solusi sing luwih aman lan dipercaya kanggo isolasi daya sajrone pangopènan peralatan.Ngalih pedhot voltase dhuwurmain peran penting kanggo njamin safety listrik kanthi nyedhiyakake isolasi sing dipercaya lan ningkatake efisiensi pangopènan.

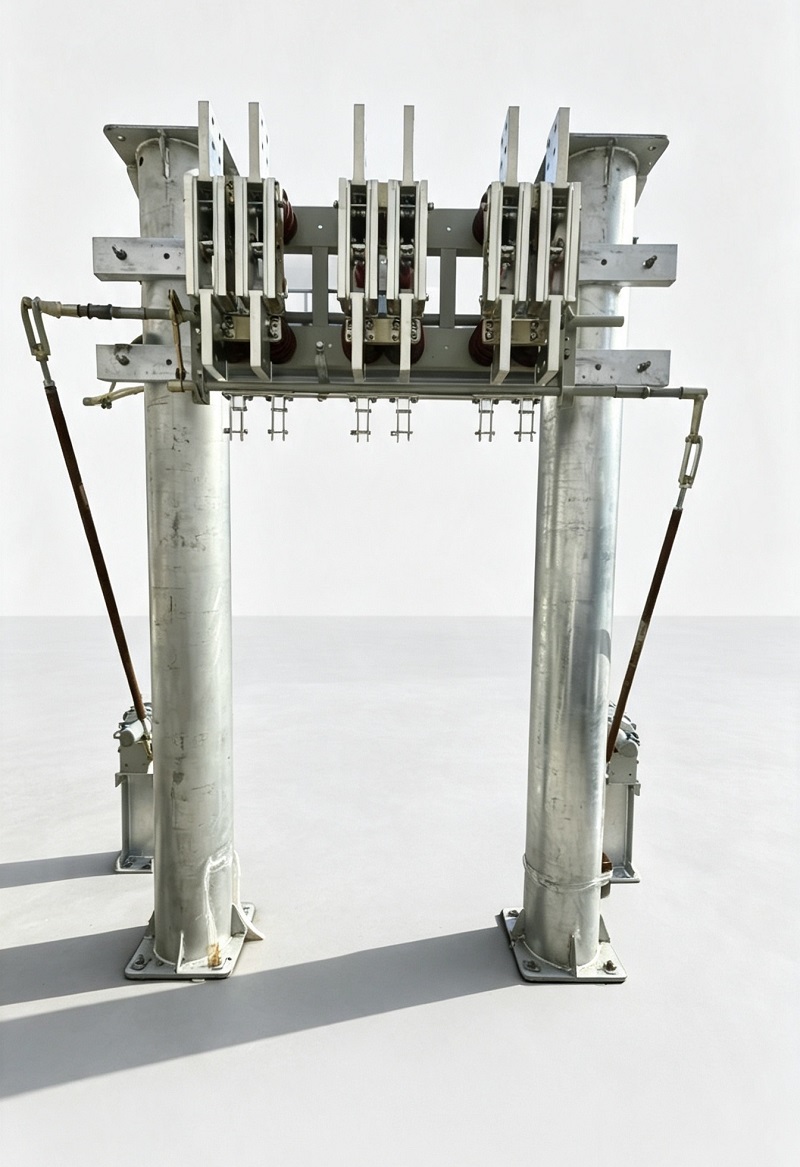

GN22-6 Series Indoor High-Voltage Disconnecting Switch minangka piranti listrik voltase dhuwur generasi anyar sing dikembangake kanggo sistem daya voltase medium. Kanthi nggabungake teknologi transmisi mekanik sing canggih, struktur kontak sing dioptimalake, lan komponen konduktif kanthi kekuatan dhuwur, seri GN22-6 nyedhiyakake kinerja isolasi sing dipercaya kanggo pembangkit listrik gedhe lan aplikasi listrik industri.
Saklar pemutus voltase dhuwur njero ruangan GN22-6 utamane digunakake ing pembangkit listrik gedhe lan sistem listrik kanggo ngisolasi pasokan listrik sajrone pemeriksaan lan pangopènan peralatan. Produk kasebut bisa dikonfigurasi minangka telung unit kutub tunggal utawa gabungan telung kutub terpadu, nyedhiyakake pilihan instalasi fleksibel kanggo syarat sistem tenaga sing beda.
Saklar pemutus lan mekanisme operasi sing cocog tundhuk karo GB 1985 (Alternating CurrentSaklar Pedhot Tegangan Tinggilan Switch Earthing), njamin kinerja sing dipercaya lan kompatibilitas karo standar peralatan listrik voltase dhuwur.
| Item | Syarat Teknis |
|---|---|
| Altitude | ≤1000 m |
| Suhu sekitar | -25 ℃ ~ +40 ℃ |
| Kelembapan Relatif | ≤90% (ing +25 ℃) |
| Lingkungan Instalasi | Ora ana gas korosif sing abot, kabut uyah, bledug, bahan peledak utawa erosif |
| Kondisi Getaran | Ora kerep geter abot |
Seri GN22-6 nganggo struktur pisau-pisau telung kutub. Komponen konduktif saben kutub dipasang ing pigura dasar liwat insulator pos utawa insulator bushing, njamin dhukungan mekanik sing stabil lan kinerja insulasi listrik.
Blades switch digawe saka piring tembaga sing kandel kanthi teknologi mesin presisi, ningkatake kualitas permukaan lan konduktivitas listrik komponen konduktif. Struktur kontak sing dioptimalake nyedhiyakake kinerja sambungan sing dipercaya lan menehi kemampuan ngresiki diri sajrone operasi, mbantu nyuda resistensi kontak lan nambah stabilitas layanan.
Beda saka mekanisme switch pedhot tradisional, seri GN22-6 nganggo mekanisme nutup lan ngunci rong langkah sing dirancang khusus kanggo ngatasi tantangan umum antarane tekanan kontak dhuwur lan torsi operasi.

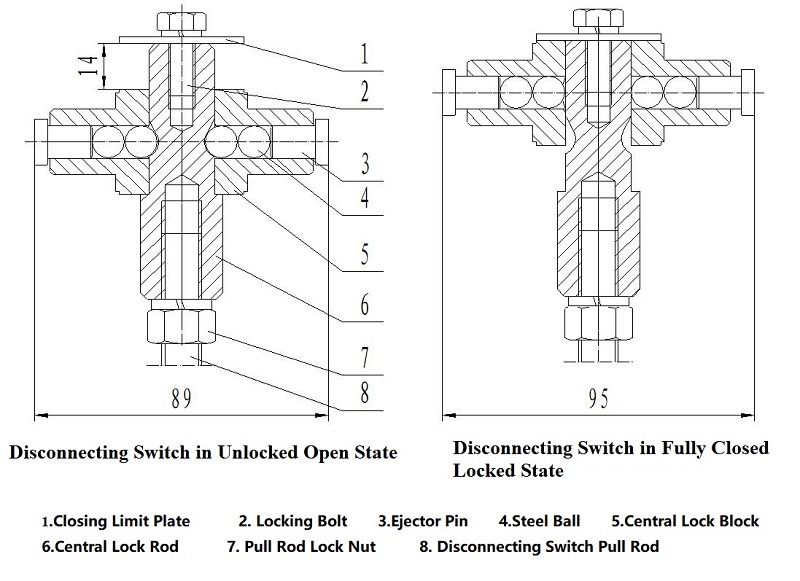

Sajrone rotasi 80 ° pisanan saka poros utama, agul-agul ngalih pindhah saka posisi mbukak kanthi menyang posisi tertutup pambuka.
Sajrone rotasi 10 ° ing ngisor iki, mekanisme blok ngunci drive rod ngunci tengah, bal baja, lan pin ejector. Piring kunci magnetik nggedhekake gaya liwat struktur tuas, nambah dorongan kira-kira 5,5 kaping lan ngasilake tekanan kontak sing kuat ing blade switch.
Struktur inovatif iki nyedhiyakake:
Seri GN22-6 ndhukung macem-macem syarat saiki sing dirating, saéngga cocog kanggo distribusi daya saiki lan aplikasi isolasi pangopènan.
| Model | Tegangan Rated (kV) | Tegangan Operasi Maksimum (kV) | 1-Menit Frekuensi Daya Tahan Tegangan (kV) | Rated Current (A) | Arus Stabilitas Dinamis (kA) | 3s Arus Stabilitas Termal (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Cathetan: GN22-10 nggantosi jinis flat-dipasang; C makili jinis liwat-tembok; D nuduhake jinis earthing.
Saklar pemutus GN22-6 ndhukung metode instalasi horisontal, vertikal, lan miring, ngidini integrasi fleksibel menyang sistem listrik sing beda.
Mekanisme operasi sing kompatibel kalebu:
| Rated Saiki | Torsi Operasi Maksimum |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Kanggo njaga kinerja sing stabil, pamriksa lan pangopènan reguler kudu ditindakake sawise ditugasake. Prosedur pangopènan sing disaranake kalebu:
| Komponen | Bahan sing Disaranake |
|---|---|
| Komponen Obah | ZG-1 Lubricating Grease |
| Kontak Perlindhungan Lumahing | SYB1607 Industrial Petrolatum |
Nalika sistem listrik terus berkembang menyang kapasitas sing luwih dhuwur lan linuwih, teknologi saklar pedhot majeng dadi penting kanggo safety daya lan pangopènan peralatan.
Kanthi kemampuan dhuwur saiki, struktur kontak sing dioptimalake, lan desain mekanik sing dipercaya, Switch Pemutus Tegangan Tinggi Dalam Ruangan GN22-6 nyedhiyakake solusi isolasi sing bisa dipercaya kanggo pembangkit listrik, gardu induk, lan sistem listrik industri.
Kanthi ningkatake safety operasional lan linuwih peralatan, seri GN22-6 ndhukung modernisasi lan pembangunan stabil infrastruktur daya voltase medium.
