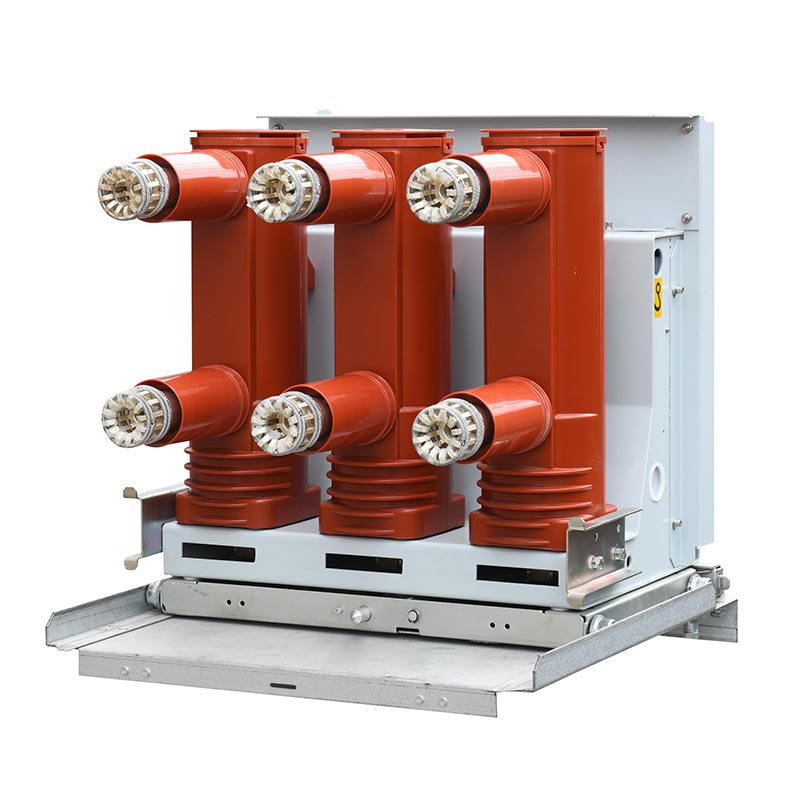

Pemutus Sirkuit Vakum 24kv

Pemutus Sirkuit Vakum 24kV nduweni tata letak terpadu, ndhukung panyimpenan energi manual lan listrik, lan gampang operate. Sirkuit utama ora mbutuhake pangopènan tambahan. The interrupter vakum wis encapsulated nggunakake APG teknologi, nyediakake pangayoman marang polusi lan creepage, ndawakake umur layanan, lan ngurangi pangopènan biaya. Iki nggabungake mekanisme interlocking anti-misoperation sing komprehensif kanggo njamin peralatan lan personel safety. Kamar pemadam busur njaga vakum sing stabil, kanthi mbukak ≤50ms lan nutup ≤100ms, nyedhiyakake kanthi cepet wangsulan. Kompatibel karo macem-macem voltase kontrol sekunder kanggo nyukupi syarat sumber daya sing beda.

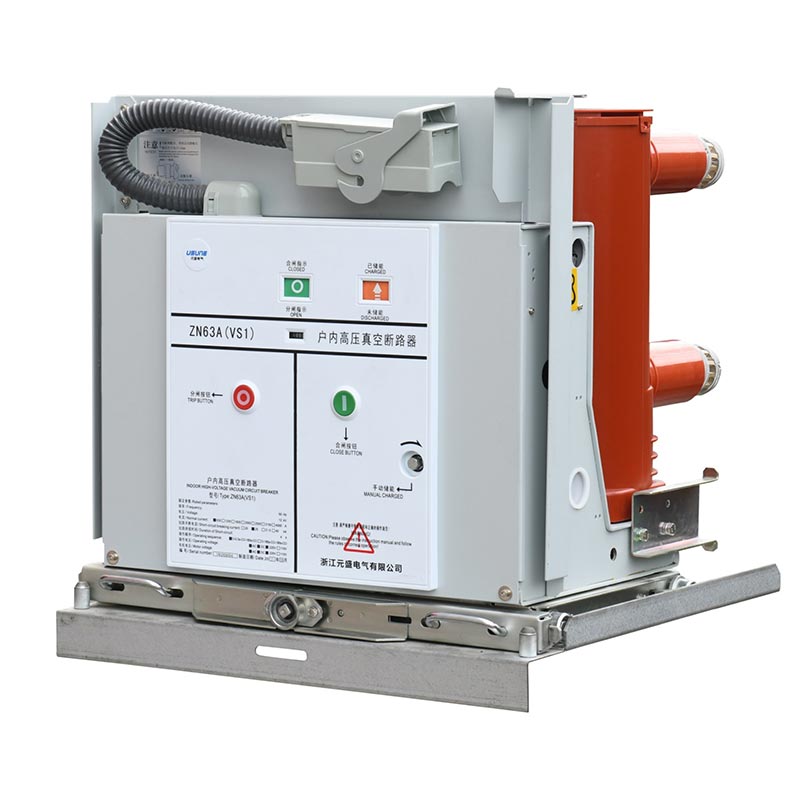

Pemutus Sirkuit Vakum 24kV kasedhiya ing model stasioner lan tangan, kompatibel karo macem-macem switchgear. Rated saiki kisaran saka 630A kanggo 4000A, lan short-circuit breaking saiki saka 20kA kanggo 50kA. Pilihan sing fleksibel adhedhasar ing kabutuhan pangguna ngidini adaptasi kanggo skenario operasi sing kerep. Minangka produsen profesional, Usune nggunakake proses produksi diwasa, kontrol kualitas ketat, lan technical support lengkap kanggo nyedhiyani kinerja dhuwur pemutus sirkuit vakum kanggo pangguna global. Salajengipun, kanthi nggunakake sumber daya pemasok berpengalaman, Usune entuk kolaborasi chain sumber efisien, njamin pangiriman produk pas wektune lan kualitas stabil.

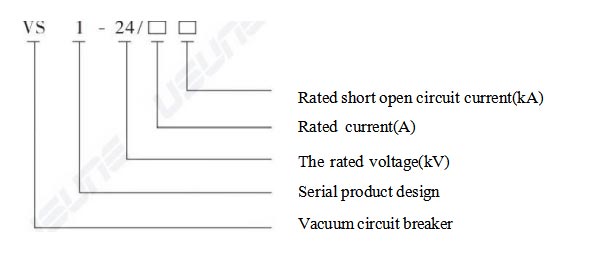

Model makna

Parameter Teknis Inti

1. Parameter Listrik dhasar

2. Parameter Struktural Kunci

- Jarak kontak: 13±1mm;
- Overtravel: 3.5±0.5mm;
- kacepetan mbukak rata-rata: 0.9-1.2m / s;
- Rata-rata kacepetan nutup: 0.5-0.8m / s;
- Kekandelan nyandhang sing diidini kanggo obah lan kontak stasioner: ≤3mm;
- Resistansi sirkuit konduktif utama: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), njamin konduktivitas stabil.

3. Parameter adaptasi lingkungan

Suhu operasi: -15 ℃ ~ + 40 ℃; Kelembapan relatif saben dina ≤95%, Kelembapan relatif saben wulan ≤90%; Dhuwur ≤1000m (bisa disesuaikan kanggo dhuwur khusus); Intensitas seismik ≤8 derajat; Cocog kanggo panggonan sing bebas saka banyu netes, bahan sing gampang kobong lan mbledhos, gas korosif, lan getaran abot; adaptasi kanggo iklim paling bagéan saka Cina.

Skenario sing ditrapake

Pemutus Sirkuit Vakum Usune 24kV, kanthi kinerja sing unggul, akeh digunakake ing skenario ing ngisor iki, kalebu macem-macem lapangan kayata daya, industri, lan infrastruktur:

1. Power Plants lan Gardu: Minangka kontrol inti lan peralatan pangayoman kanggo sirkuit distribusi daya, iku digunakake kanggo motong lan nutup arus sirkuit, nglindhungi peralatan kritis kayata trafo lan busbar saka kakehan lan karusakan short-circuit;
2. Perusahaan Industri: Cocog kanggo sistem distribusi daya voltase dhuwur ing industri kayata metalurgi, teknik kimia, manufaktur mesin, lan tekstil, nyukupi kabutuhan wiwitan lan shutdown sing asring. peralatan produksi lan fluktuasi beban gedhe;
3. Infrastruktur: Digunakake kanggo distribusi daya voltase dhuwur ing transit rel kutha, bangunan dhuwur, lan komersial komplek, njamin sumber daya stabil lan nambah linuwih daya;
4. Lapangan Energi Anyar: Cocog kanggo ndhukung sistem distribusi daya pembangkit listrik fotovoltaik lan tenaga angin tanduran, nduweni kemampuan anti-interferensi sing apik lan adaptasi karo karakteristik beban daya energi anyar generasi.

Studi Kasus Aplikasi Donya Nyata

Studi Kasus: Proyek Nganyarke Sistem Distribusi Daya Tegangan Tinggi ing Taman Industri Kimia Gedhe

1. Latar Proyek

Pemutus sirkuit sing ana ing taman kasebut ngalami linuwih lan biaya pangopènan sing dhuwur, Mbutuhake upgrade menyang 24kV Vacuum Circuit Breaker kanthi linuwih, kurang pangopènan, lan kompatibilitas karo lingkungan kimia korosif.

2. Solusi

32 Pemutus sirkuit sing dioperasikake tangan Usune (1600A / 31.5kA) dipilih. Struktur insulasi dioptimalake kanggo resistance karat ditingkatake. Pandhuan instalasi lan pelatihan teknis diwenehake kanggo njamin tepat wektu pangiriman.

3. Asil Lamaran

Peralatan kasebut bisa digunakake kanthi stabil lan tanpa gagal, nyuda biaya pangopènan nganti 60%. Iku kompatibel karo switchgear ana, shortening siklus construction. Taman kasebut wis nemtokake Usune minangka mitra jangka panjang.

Produksi lan Supply Chain Assurance

1. Jaminan Produksi

Usune nduwe pabrik modern, netepi standar internasional lan domestik. Saben produk ngalami kaku testing pabrik, lan sistem traceability kualitas lengkap-proses wis ditetepake.

2. Jaminan Rantai Pasokan

Kerjasama jangka panjang karo pemasok berkualitas tinggi, nggunakake merek kondhang kanggo komponen inti, lan pasokan sing dioptimalake manajemen chain njamin pangiriman produk ing wektu.

3. Layanan sawise-sales

Kita nyedhiyakake pandhuan instalasi, pelatihan teknis, lan layanan ngatasi masalah. Diposaken lan panggantos Free saka bagean ditawakake sajrone periode garansi, lan dhukungan teknis seumur hidup diwenehake sawise periode garansi.

Konfigurasi Produk lan Pandhuan Pesenan

1. Konfigurasi Pilihan

- Cara Operasi: Manual + Panyimpenan Energi Listrik (Standar);
- Piranti Perlindhungan: Piranti sing overcurrent, undervoltage / mundhut-saka-voltase trip opsional;
- Piranti Grounding: Pilihan solusi grounding 650W, 800W, 1000W;
- Komponen Tambahan: Relay anti-pumping opsional, ngunci elektromagnet, lsp.

2. Pesenan Informasi Pesenan kudu nemtokake

model produk, cara instalasi lan jumlah; paramèter sing dirating; konfigurasi opsional; kontrol sekunder voltase; spare parts lan syarat khusus
