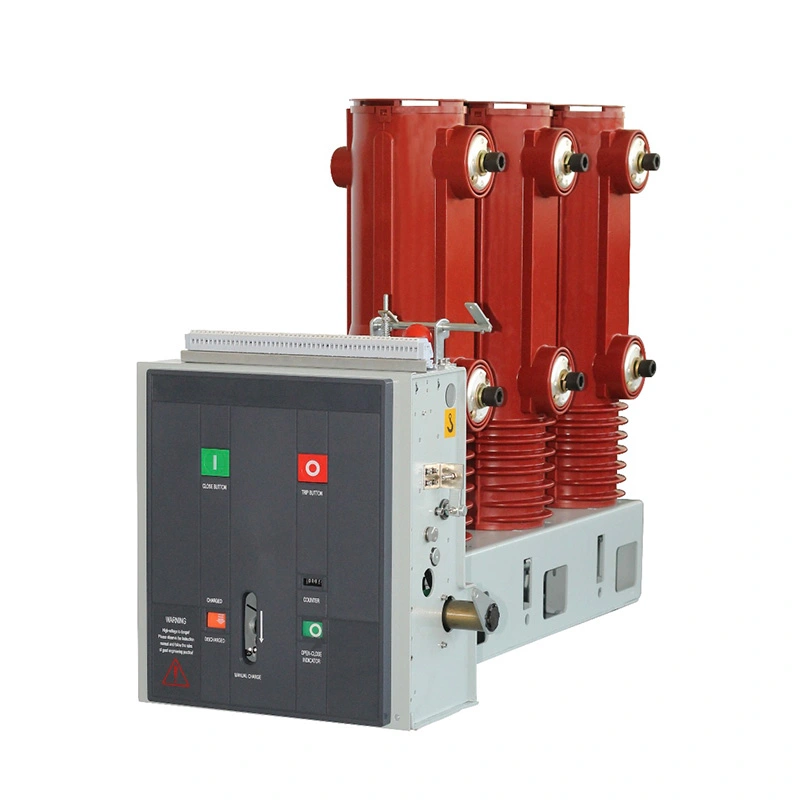

Usune 36 kV High Voltage Vacuum Circuit Breaker dirancang kanggo nuntut aplikasi distribusi daya ing ngendi kinerja gangguan stabil, konfigurasi fleksibel, lan kontrol dipercaya dibutuhake. Kanthi optimized VS1 desain struktur, teknologi gangguan vakum majeng, lan fungsi pangayoman cerdas opsional, ing produk menehi solusi sing bisa dipercaya kanggo sistem switching voltase dhuwur modern.
Kanggo proyek switchgear voltase dhuwur, dimensi mekanik lan kompatibilitas kabinet minangka faktor kritis sajrone pilihan peralatan.
Struktur VS1 jinis tetep dirancang kanthi dimensi instalasi sing dioptimalake, ngidini para insinyur nggabungake breaker menyang konfigurasi kabinèt beda miturut syarat saiki dirating.
Struktur standar ndhukung jembar kabinet lan tingkat saiki sing beda-beda, nyedhiyakake keluwesan kanggo macem-macem rancangan sistem kelistrikan.
| Jembar Kabinet | Rated Saiki | Karakteristik Dimensi Utama |
| 800 mm | 630A-1600A | Struktur kompak kanggo aplikasi saiki medium |
| 1000 mm | 630A-1600A | Cocog kanggo konfigurasi kabinet sing luwih gedhe |
| 1000 mm | 1600A-5000A | Dirancang kanggo syarat saiki sing luwih dhuwur |
Tata letak mechanical optimized mbantu nyuda kangelan instalasi nalika nambah koordinasi peralatan karo switchgear voltase dhuwur.

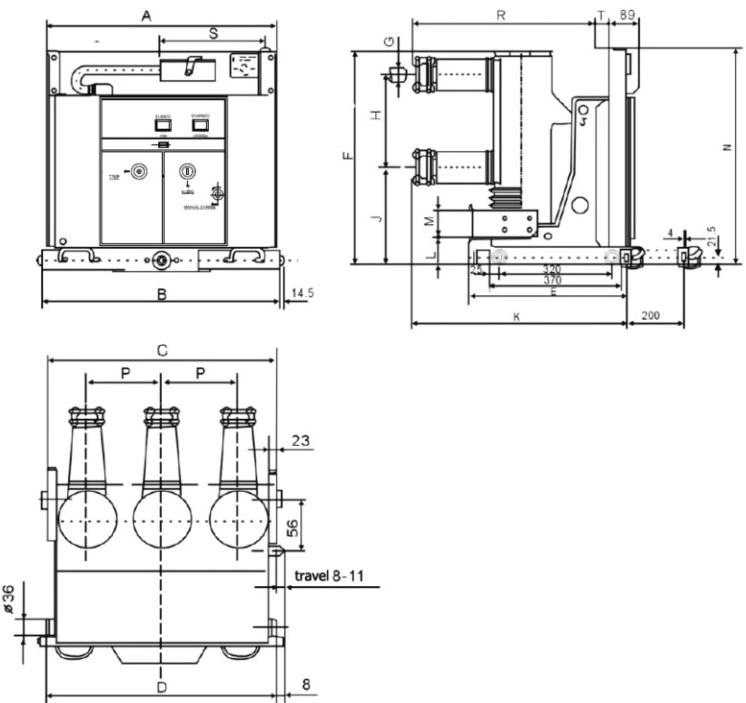

Pencocokan ukuran sing akurat penting kanggo nyuda modifikasi teknik sajrone instalasi proyek.

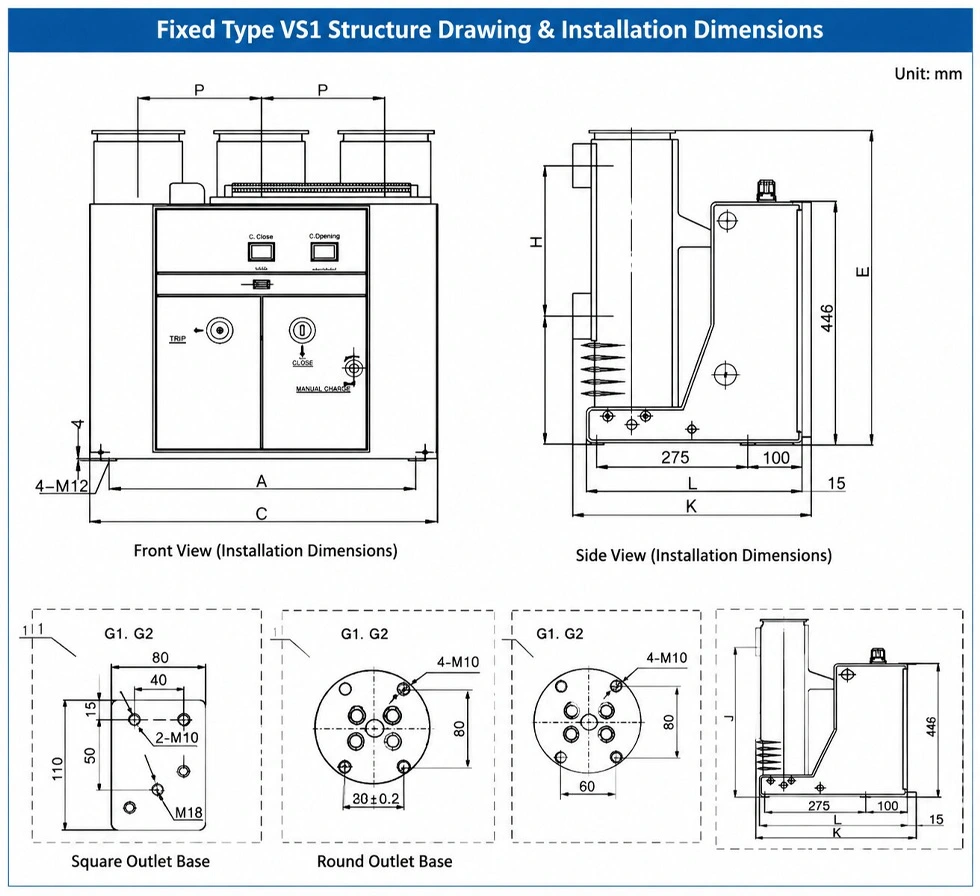

Seri VS1 nyedhiyakake dimensi instalasi standar kalebu posisi pemasangan, susunan terminal, lan syarat antarmuka kabinèt.
| Paramèter | Kabinet 800mm Kab | Kabinet 1000mm Kab |
| Dirating Range Saiki | 630A-1600A | 630A-5000A |
| Jinis Aplikasi | Instalasi tetep | Instalasi tetep |
| Desain Struktur | Konfigurasi kompak | Konfigurasi kapasitas dhuwur |
Desain standar iki ngidini para pelanggan milih konfigurasi sing cocog miturut kapasitas sistem lan kabinet syarat.
Sistem kontrol langsung mengaruhi linuwih operasi peralatan ngoper voltase dhuwur.
The Usune 36 kV High Voltage Vacuum Circuit Breaker nganggo desain sirkuit kontrol profesional kanthi opsional komponen kalebu kumparan tutup, kumparan bukaan, saklar tambahan, kumparan pemblokiran, sistem panyimpenan energi motor, lan over-current tripping coil.
| Komponen | Fungsi |
| HQ nutup Coil | Ngontrol operasi nutup breaker |
| TQ Opening Coil | Ngontrol operasi bukaan breaker |
| M Motor | Nyedhiyakake fungsi panyimpenan energi |
| S1 Saklar Bantu | Nuduhake status panyimpenan energi |
| S8 Tambahan Ngalih | Nuduhake posisi test |
| S9 Tambahan Ngalih | Nuduhake posisi kerja |
| Y1 Blocking Coil | Nyedhiyakake proteksi ngunci operasi |
| Y7-Y9 liwat Coil Saiki | Nyedhiyakake pangayoman liwat-saiki |
Konfigurasi iki ngidini para insinyur ngatur sistem kontrol miturut syarat proyek sing beda.
Sajrone operasi listrik, sinyal nutup bola-bali bisa nyebabake tumindak ngoper ora normal.
Relay anti-mumbul opsional mbantu nyegah operasi nutup bola-bali kanthi medhot sirkuit nutup nalika sinyal nutup tetep aktif kanggo dawa banget.
Fungsi iki ningkatake stabilitas operasi lan nglindhungi mekanisme operasi mekanik saka bola-bali sing ora perlu tumindak.
Fungsi pamblokiran nyegah operasi sing salah nalika kahanan kontrol ora kepenak.
Nalika sumber daya kontrol secondary ora diaktifake utawa ora ketemu sawetara voltase dibutuhake, pamblokiran mekanisme nyegah operasi nutup ora aman.
Desain iki nambah safety operasional ing lingkungan voltase dhuwur sing kompleks.
Fungsi tripping over-current opsional nyedhiyakake proteksi kesalahan sing cerdas.
Sistem nampa sinyal saiki telung phase saka sisih secondary trafo saiki lan mbandhingaké karo nilai prasetel. Nalika saiki ngluwihi Nilai setelan, unit pangayoman ngirim sinyal trip kanggo mbukak breaker lan ngrampungake proses pangayoman fault.
| Fungsi Proteksi | Katrangan |
| Deteksi Saiki | Monitor sinyal arus fase A, B, C |
| Perbandingan Sinyal | Mbandhingake nilai saiki karo setelan prasetel |
| Output Trip | Ngaktifake operasi bukaan breaker |
| Hasil pangayoman | Pedhot arus fault kanthi aman |
Proyek sing beda bisa uga mbutuhake pengaturan sirkuit kontrol sing beda.
Produk ndhukung konfigurasi wiring opsional adhedhasar syarat customer, kalebu kombinasi karo fungsi anti-mumbul, fungsi pamblokiran, lan opsi daya operasi.
| Konfigurasi | Anti-Bounce | Fungsi Blocking |
| Kontrol standar | Opsional | Opsional |
| Konfigurasi pangayoman | kasedhiya | kasedhiya |
| Wiring Kustomisasi | Miturut syarat proyek | Miturut syarat proyek |
Desain kabel fleksibel ngidini integrasi sing luwih apik karo sistem proteksi lan otomatisasi sing beda.
Nalika nggunakake operasi daya DC, polaritas saka terminal kothak putus kudu tetep konsisten.
Polaritas kabel motor kudu ngetutake diagram sirkuit sing ditemtokake kanggo njamin operasi panyimpenan energi sing bener.
Diagram pengkabelan nggambarake pemutus ing kondisi posisi test tanpa panyimpenan energi lan ing negara mbukak.
Wiring sing bener penting kanggo operasi sing dipercaya saka sistem kontrol.
The Usune 36 kV High Voltage Vacuum Circuit Breaker dikembangake kanggo sistem distribusi voltase dhuwur sing mbutuhake kinerja ngoper gumantung lan stabilitas operasi long-term.
Struktur mekanik sing dioptimalake, teknologi gangguan vakum sing dipercaya, lan konfigurasi kontrol sing fleksibel cocok kanggo proyek distribusi daya ing ngendi safety lan linuwih minangka pertimbangan utama.
Kanggo perusahaan teknik lan produsen switchgear, kompatibilitas karo sistem sing ana minangka pilihan penting faktor.
Struktur standar, macem-macem opsi jembar kabinet, lan sirkuit kontrol sing bisa dikonfigurasi nyederhanakake integrasi menyang solusi switchgear voltase dhuwur sing beda.
Nalika milih pemutus sirkuit voltase dhuwur, pelanggan asring kudu ngimbangi syarat lan proteksi operasional fungsi.
| Item Perbandingan | Konfigurasi standar | Konfigurasi pangayoman |
| Fungsi Ngalih dhasar | kasedhiya | kasedhiya |
| Fungsi Anti-Bounce | Opsional | Klebu nalika dibutuhake |
| Pamblokiran Proteksi | Opsional | kasedhiya |
| Proteksi Over-Saiki | Syarat njaba | Pilihan terpadu |
| Tingkat Keamanan Sistem | Operasi standar | pangayoman meningkat |
Sistem daya sing beda mbutuhake kemampuan saiki sing beda.
| Dirating Range Saiki | Aplikasi sing Disaranake |
| 630A-1600A | Sistem distribusi beban medium |
| 1600A-5000A | Sistem daya kapasitas sing luwih dhuwur |
Milih rating saiki sing bener mbantu ningkatake efisiensi sistem lan nyegah kakehan peralatan.
| Paramèter | Spesifikasi |
| Jinis produk | 36 kV High Voltage Vacuum Circuit Breaker |
| Seri | VS1 |
| Jinis Instalasi | Jinis tetep |
| Rated Saiki | 630A-5000A |
| Jembar Kabinet | 800mm / 1000mm |
| Teknologi Interupsi | Gangguan Arc Vakum |
| Pilihan Kontrol | Anti-Bounce / Blocking / Proteksi Over-Current |
| Standar | IEC lan GB |
| Sertifikasi | CE |
Kanggo mesthekake konfigurasi bener, pelanggan kudu nyedhiyani syarat technical lengkap sadurunge pesenan.
| Informasi | tujuane |
| voltase dirating | Konfirmasi level voltase sistem |
| Rated saiki | Pilih kapasitas sing cocog |
| Ukuran kabinet | Priksa kompatibilitas instalasi |
| Tegangan kontrol | Cocokake sistem operasi |
| Syarat wiring | Konfirmasi fungsi opsional |
| Syarat pangayoman | Pilih modul tambahan |
Informasi teknis sing akurat mbantu nyepetake wektu konfirmasi teknik lan ningkatake efisiensi proyek.
Usune ngetrapake manajemen kualitas sing ketat sajrone pangembangan, manufaktur, lan tes produk.
| Sertifikasi | Standar |
| Manajemen Mutu | ISO 9001 |
| Manajemen Lingkungan | ISO 14001 |
| Manajemen Keselamatan Kerja | ISO 45001 |
| Standar Listrik | IEC lan GB |
| Sertifikasi Produk | CE |
Sertifikasi kasebut nuduhake komitmen Usune kanggo nyedhiyakake peralatan listrik voltase dhuwur sing bisa dipercaya pelanggan global.
Pelanggan kudu nimbang voltase sing dirating, saiki sing dirating, kompatibilitas kabinet, syarat kontrol, lan perlindungan fungsi.
ya wis. Fungsi kayata kontrol anti-mumbul, proteksi pamblokiran, lan tripping liwat-saiki bisa dikonfigurasi miturut syarat proyek.
Cocog mekanik sing bener nyuda modifikasi instalasi lan nambah efisiensi integrasi sistem.
Produk kasebut bisa ndhukung kontrol anti-mumbul, proteksi pamblokiran, lan fungsi tripping liwat-saiki sing cerdas.
