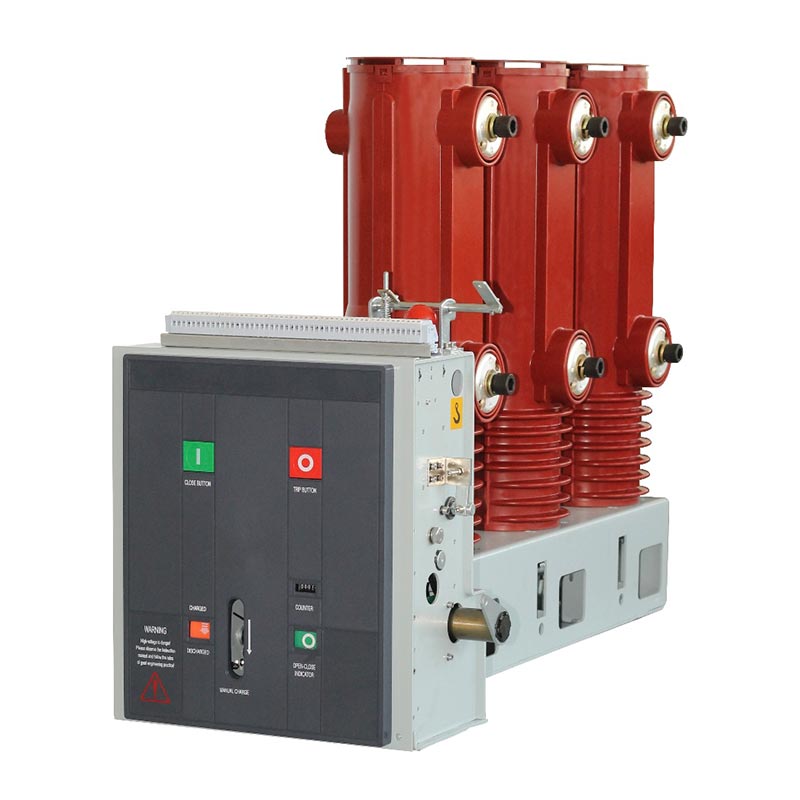

Pemutus Sirkuit Vakum Vcb Indoor 33kv

The Usune 33kv Indoor Vcb Vacuum Circuit Breaker minangka produk generasi anyar sing dirancang adhedhasar switchgear canggih Konsep R&D lan kabutuhan nyata pasar distribusi tenaga global. Cocog kanggo AC telung fase Sistem distribusi daya njero ruangan 50Hz kanthi voltase dirating 40.5kV (tingkat operasi 33kV), inti kerja fungsi kayata ngoper beban normal, gangguan saiki fault, proteksi kakehan sistem, lan peralatan isolasi safety.

Produk kasebut ninggalake struktur sing kompleks lan berlebihan, nggunakake pigura terpadu lan tata letak modular, dioptimalake kanggo instalasi sisih-mount tetep ing switchgear voltase dhuwur. Nawakake kaluwihan sing signifikan ing ruang kabinet adaptasi, stabilitas struktural sakabèhé, lan mengko operasi lan pangopènan. Dibandhingake karo njero ruangan konvensional pemutus sirkuit vakum, luwih gampang adaptasi karo kahanan operasi sing kerep, duwe umur mekanik sing luwih dawa, lan konsistensi operasi luwih stabil, kanthi ketemu syarat operasi terus-terusan lan dipercaya saka kritis pranala sumber daya.

Kaluwihan Produk Inti

1. R & D profesional + Desain Berbasis Skenario

Dikembangake khusus kanggo ngatasi titik nyeri saka aplikasi praktis ing switchgear njero ruangan 33kV / 40.5kV, nganggo logika desain switch profesional. karakteristik output mechanical sawijining sampurna dicocogaké kanggo syarat operasional saka interrupter vakum. Kabeh konfigurasi struktural lan kinerja dirancang kanggo instalasi tetep njero ruangan, operasi sing kerep, gardu, lan skenario distribusi daya industri. Ing teknologi wis diwasa lan praktis banget kanggo aplikasi engineering.

2. Testing Real-World + Umpan Balik Aplikasi Stabil

Pemutus Sirkuit Vakum Vcb Indoor 33kV nggunakake mekanisme operasi spring modular sing diwasa. Panularane struktur prasaja lan dipercaya, tanpa pranala transmisi rumit utawa gampang rusak. Diverifikasi ing akeh distribusi daya industri, nginggilaken gardu, lan proyek sumber daya pertambangan, iku nduduhake banget kinerja ing akurasi nutup lan mbukak, umur mekanik, lan kemampuan anti-gangguan.

3. Kinerja Standar + Parameter Dhukungan Lengkap

Koil operasi, motor panyimpenan energi, lan logika operasi kabeh dirancang miturut paramèter sing dirating. Ing Range adaptasi voltase cetha, lan logika linkage switch tambahan bisa dipercaya. Penutupan produk, mbukak, lan operasi panyimpenan energi wis standar, karo dimensi lengkap, antarmuka, lan kabel konfigurasi. Bisa langsung dicocogake karo switchgear njero ruangan 33kV standar, nawakake kompatibilitas kuwat lan replaceability dhuwur.

4. Desain Aman, Stabil, lan Ramah pangguna

Dilengkapi mode panyimpenan energi listrik / manual, indikator status lan saklar tambahan disinkronake. Desain panyerepan buffer hidraulik digunakake ing tahap pungkasan tripping, kanthi efektif nyuda pengaruh lan nyandhang. ningkatake safety operasional. Nyedhiyakake umpan balik sing jelas babagan panyimpenan energi lan status mbukak / nutup, ngindhari risiko misoperation lan komprehensif njamin operasi ing situs lan safety pangopènan.

Struktur Operasi lan Sistem Mekanik

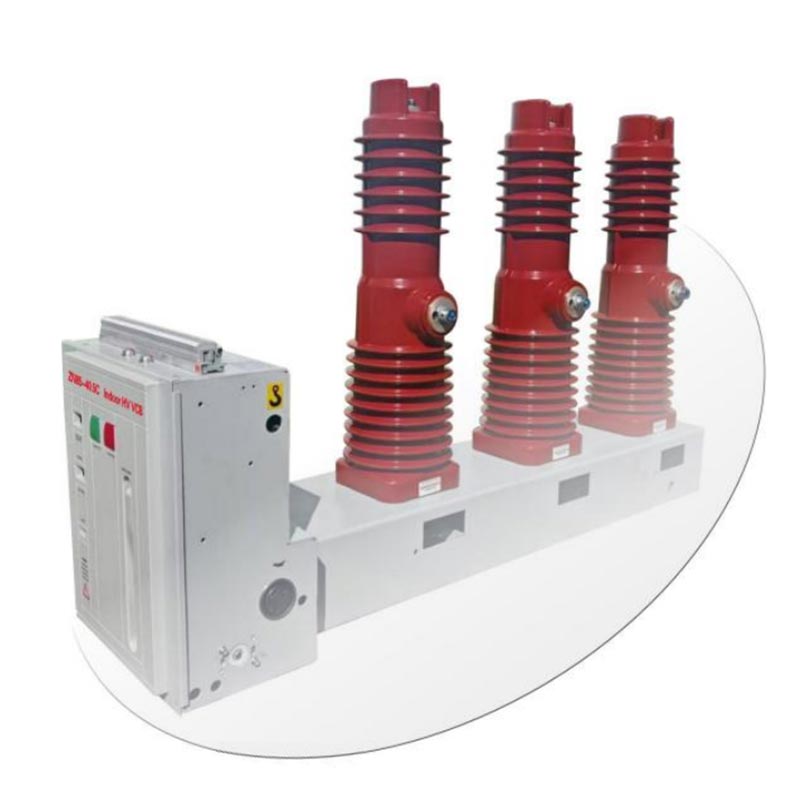

Inti saka Usune ZN85C-40.5 33kV Indoor Vcb Vacuum Circuit Breaker nggunakake operasi pegas modular khusus mekanisme, kang diinstal tanggung nang pigura peralatan lan komponen inti indispensable saka struktur sakabèhé mbobol sirkuit. Mekanisme iki dirancang khusus kanggo 40.5kV njero ruangan tetep-dipasang model, karo struktur transmisi Highly simplified lan distribusi pasukan luwih nyoto.

Sorotan struktural sing paling penting yaiku adaptasi sing sampurna kanggo tata letak vertikal pemutus sirkuit, ngidini kanggo Déwan Highly Integrasi karo sirkuit utama lan sistem kutub. Kurva gaya output mekanisme cocog banget karo syarat operasional interrupter vakum, ngindhari masalah kayata operasi sing ora cocog kacepetan, tekanan kontak ora stabil, lan umur mekanik cendhak sing disebabake dening mekanisme konvensional. Iku utamané cocok kanggo karakteristik mechanical lan kondisi operasi saka 40.5kV sirkuit vakum njero ruangan breakers.

Prinsip Kerja lan Aliran Operasi

1. Operasi panyimpenan energi

Daya tutup pemutus sirkuit diwenehake dening panyimpenan energi musim semi sing nutup, ndhukung loro-lorone drive motor listrik lan mode operasi nangani manual. Malah nalika mati listrik utawa pangopènan, njamin normal panyimpenan energi lan nutup serep.

Ing mode panyimpenan energi listrik, motor panyimpenan energi tetep ing piring sisih mekanisme drive gear sistem transmisi. Ing mode panyimpenan energi manual, operator narik gagang panyimpenan energi khusus, muter poros gear lan perakitan gear. Liwat kopling overrunning, poros panyimpenan energi muter bebarengan, mulet spring nutup kanggo ngrampungake panyimpenan energi.

Sawise tekan panyimpenan energi lengkap, pawl panyimpenan energi kanthi aman ngunci roller cam, lan kopling overrunning. kanthi otomatis disengages. Bebarengan, piring nyambungake drive indikator panyimpenan energi kanggo flip, nampilake "energi disimpen" Indikator, lan ngalih tambahan kanggo Cut mati daya motor. Ing iki titik, mbobol sirkuit lumebu ing negara nutup-siap, karo status cetha lan dipercaya.

2. Tutup Operasi

Panutup bisa digayuh kanthi manual mencet tombol nutup utawa mbatalake ngontrol elektromagnet nutup. Sawise micu, mekanisme panyimpenan energi ngeculake kunci pawl, lan spring nutup sing wis disimpen kanthi cepet. kontrak, nyebabake cam, batang panyimpenan energi, lan kopling overrunning kanggo mindhah synchronously.

Cam luwih nyopir mekanisme linkage, nyurung rod tarik terisolasi lan kontak obah menyang tutup posisi, kompres spring disk kontak, lan netepake tekanan kontak stabil sing dibutuhake kanggo dirating konduksi saiki. Sawise nutup, pawl nutup ngunci roller mekanisme, njaga posisi sing ditutup; ing Indikator panyimpenan energi lan ngalih tambahan otomatis ngreset, nyambungake sirkuit motor. Kanthi njaba sumber daya, iku langsung lumebu ing negara panyimpenan energi maneh, tutup / Indikator mbukak ngalih menyang negara "ditutup", lan ngalih utama lan tambahan ngoper sinkron lengkap.

3. Operasi Tripping

Trip bisa micu ing telung cara: kanthi manual liwat tombol trip, liwat unit trip electrical external, utawa liwat unit trip arus luwih. Sawise pemicu, latches nutup mbukak kunci, ngeculake negara ngunci antarane mekanisme lan rollers.

Ing tumindak gabungan spring kontak lan spring tripping, kontak obah lan stasioner ing ruang interrupter vakum saka kutub tetep kanthi cepet lan andal kapisah, entuk arus utawa beban kesalahan gangguan saiki. Ing tahap pungkasan saka tumindak tripping, buffer hydraulic dibangun ing nyerep residual energi impact, matesi posisi tripping pungkasan, ngurangi gangguan impact mechanical lan nyandhang, lan ndawakake ing urip mechanical sakabèhé saka peralatan.

Parameter Listrik lan Mekanik Utama

Cara Instalasi lan Ukuran

Usune ZN85C-40.5 nganggo struktur instalasi sing dipasang ing sisih, sing dirancang khusus kanggo njero ruangan standar. switchgear voltase dhuwur. Fitur kompatibilitas kabinet sing dhuwur, perakitan sing trep, komisioning, lan sabanjure pangopènan, lan ndhukung telung cara instalasi kabel utama:

- Tipe kabel metu sisih tengen
- Tipe kabel mlebu paling dhuwur
- Jinis instalasi recessed

Dimensi sakabèhé strictly tundhuk karo specifications cocog unit sakabèhé (ndeleng Gambar 1 kanggo rinci jarak bolongan dipasang, dawa sakabèhé, jembaré, dhuwur, lan dimensi sambungan busbar), mbisakake standarisasi. panggantos lan cocog kabinèt ndadekake, ngurangi desain customer, modifikasi, lan biaya instalasi.

FAQ

Q1: Apa produk iki cocok kanggo sistem daya 33kV lan 40.5kV?

A: Nggih. Tegangan desain sing dirating produk yaiku 40.5kV, kanthi lengkap karo syarat operasi njero ruangan konvensional sistem daya 33kV. Wis jampel cekap lan wates kapasitas bejat, lan bisa aman lan stably ditrapake kanggo proyek switchgear njero ruangan 33kV ing perusahaan industri lan pertambangan, pembangkit listrik, lan cilik lan gardu sedheng.

Q2: Apa yen sumber daya ing situs diselani lan panyimpenan energi ora bisa rampung elektrik?

A: Pemutus Sirkuit Vakum Vcb Indoor 33kV iki dilengkapi gagang panyimpenan energi manual khusus. Nalika ing sumber daya external diselani utawa motor gagal, operator bisa kanthi manual ngrampungake nutup lan energi operasi panyimpenan liwat nangani panyimpenan energi, entuk operasi nutup normal lan Ngartekno nambah Kapabilitas operasi darurat peralatan ing kahanan mati daya lan pangopènan.

Q3: Apa kaluwihan inti saka jinis dipasang sisih tetep iki dibandhingake vakum jinis gerobak konvensional pemutus sirkuit?

A: Model tetep sing dipasang ing sisih iki nduweni kekakuan struktur sing luwih kuat lan papan instalasi radial sing kurang, dadi luwih gampang kanggo cocog karo switchgear kompak. Uga nyedhiyakake stabilitas sing luwih dhuwur ing operasi lan geter sing kerep kahanan. Instalasi, ndandani, lan pangopènan sakteruse luwih prasaja, dadi luwih cocok kanggo industri pangguna, proyek retrofit, lan skenario panggantos sing ora lengkap karo jinis laci kanthi syarat dhuwur kanggo tetep lan operasi dipercaya.
