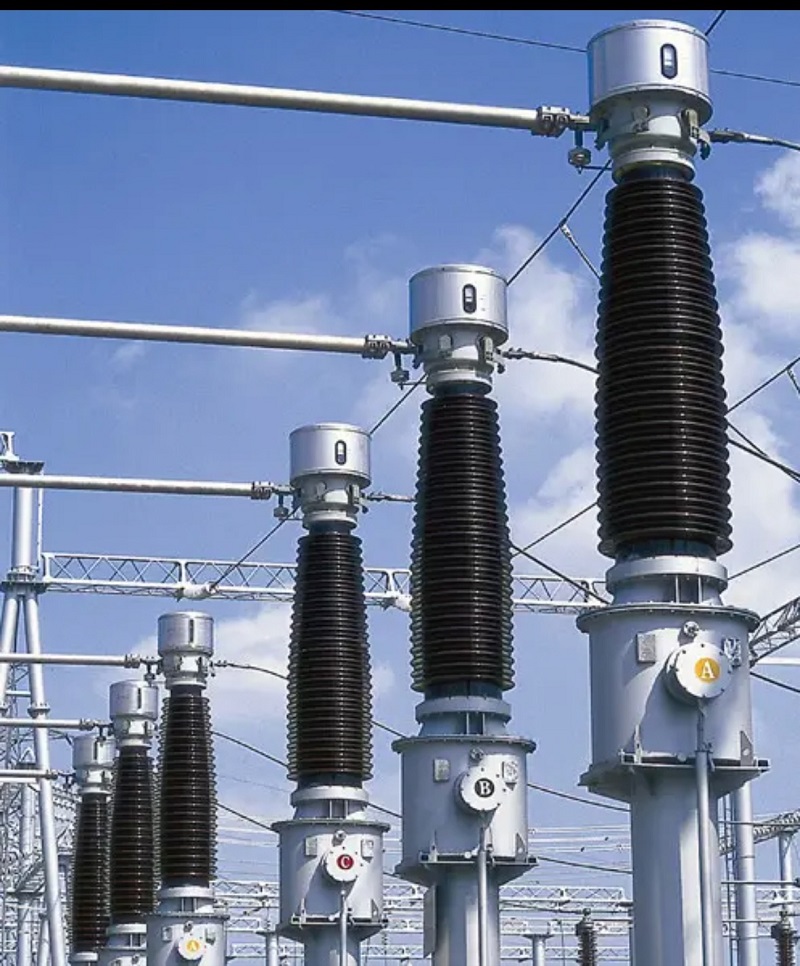

Transformator Arus LB6-110kVyaiku trafo arus voltase dhuwur sing dirancang kanggo pangukuran saiki, pangukuran energi lan proteksi relay ing sistem daya AC 110kV. Cocog kanggo jaringan listrik 50Hz lan 60Hz, trafo iki nyedhiyakake kinerja sing stabil lan akurasi pangukuran sing dhuwur kanggo gardu, sistem transmisi daya lan fasilitas tenaga industri.
Kanthi teknologi insulasi sing dicelupake lenga lan struktur sing disegel kanthi lengkap, Transformer Saiki LB6-110kV nyedhiyakake insulasi listrik sing apik, operasi sing dipercaya lan umur layanan sing dawa ing kahanan kerja voltase dhuwur.
Trafo saiki seri LB6-110kV nganggo desain profesional kanggo aplikasi daya voltase dhuwur. Model produk nggambarake fitur teknis utama:
Trafo dilengkapi pirang-pirang gulungan sekunder, kalebu siji gulungan metering kanthi kelas akurasi 0,5 lan telung gulungan proteksi. Konfigurasi nduwurke tumpukan sekunder ngidini pangukuran saiki lan fungsi proteksi sing bisa dipercaya kanggo syarat sistem tenaga sing beda.
Transformator Arus LB6-110kVndhukung sawetara konfigurasi rasio saiki kanthi ngganti cara sambungan saka Piece nyambungake external ing conservator lenga. Nalika disambungake ing seri, rasio saiki a / c, nalika sambungan podo menehi rasio saiki 2 * a / c.
Desain fleksibel iki ngidini model trafo padha kanggo ngganti menyang syarat operasi beda, ngurangi biaya panggantos peralatan lan nambah versatility aplikasi ing sistem daya voltase dhuwur.
Transformer Arus LB6-110kV dirancang supaya bisa digunakake kanthi andal ing macem-macem kahanan lingkungan:
Kanggo aplikasi kanthi suhu sing luwih murah utawa syarat lingkungan khusus, solusi sing disesuaikan bisa dirembug karo pabrikan miturut kahanan proyek.
Transformer Saiki LB6-110kV nganggo struktur sing dicelupake minyak sing kalebu tangki bahan bakar, awak trafo, bushing porselen, konservator minyak lan expander. Awak trafo dicelupake ing lenga insulasi lan ngemot gulungan primer lan sekunder sing dirancang kanggo kinerja listrik sing stabil.
Penggulungan primer nganggo struktur berbentuk U. Sistem insulasi utama nggunakake teknologi insulasi kertas minyak kapasitif, kanthi pirang-pirang layar kapasitif sing disusun ing antarane lapisan insulasi. Layar utama nyambung menyang potensial dhuwur nalika layar njaba grounded, nambah kinerja jampel lan safety operasional.
Konduktor nduwurke tumpukan utami dipérang dadi rong bagéan karo papat terminal disambungake menyang conservator lenga. Rasio saiki bisa diatur liwat owah-owahan kabel eksternal, nyedhiyakake opsi konfigurasi sing fleksibel.
Gulungan sekunder dipasang ing penyangga ing sangisore lilitan primer. Kabeh terminal sekunder lan terminal layar njaba disambungake menyang kothak prapatan ing tank trafo, mesthekake instalasi trep lan pangopènan.
Transformer Saiki LB6-110kV nduweni desain sambungan praktis kanthi clamp kabel eksternal sing dipasang ing ngisor kothak prapatan. Grounding bolt kasedhiya ing loro kothak prapatan lan tank bahan bakar, saéngga grounding aman saka nduwurke tumpukan secondary lan struktur trafo lengkap.
Transformator nggunakake karakteristik polaritas sing nyuda. Nalika arus utami mili saka P1 menyang P2, arus sekunder mili liwat sirkuit njaba saka S1 menyang S2 utawa S3, njamin transmisi arus sing akurat kanggo sistem pangukuran lan proteksi.
Amarga kinerja voltase dhuwur lan fungsi perlindungan sing dipercaya, Transformer Saiki LB6-110kV digunakake ing:
Transformer Arus LB6-110kV nggabungake pangukuran sing akurat, insulasi sing dipercaya, desain rasio arus sing fleksibel lan operasi pangopènan sing sithik. Struktur kecemplung lenga sing disegel kanthi lengkap njamin kinerja sing stabil ing lingkungan voltase dhuwur, dadi solusi sing bisa dipercaya kanggo sistem tenaga modern sing mbutuhake operasi sing aman lan terus-terusan.
