Kanthi nganyarke jaringan listrik kutha, pembangkit listrik energi anyar lan sistem pasokan tenaga industri, switchgear voltase medium sing kompak, cerdas lan kurang pangopènan wis dadi peralatan inti sing penting kanggo teknik distribusi tenaga. IngRing Unit Utama Kanthi Circuit Breaker, dituduhake dening XGN15 seri SF6 unit utama ring air-terisolasi, wis mboko sithik ngganti switchgear gedhe banget tradisional amarga tilas cilik, kinerja stabil lan skalabilitas kuwat. Blog iki njupuk produk sing diprodhuksi deningZhejiang Usune Electric Co., Ltd.minangka inti, kanthi lengkap ngenalake fitur produk, paramèter teknis lengkap, struktur internal, spesifikasi operasi, skenario aplikasi lan layanan sing ndhukung.

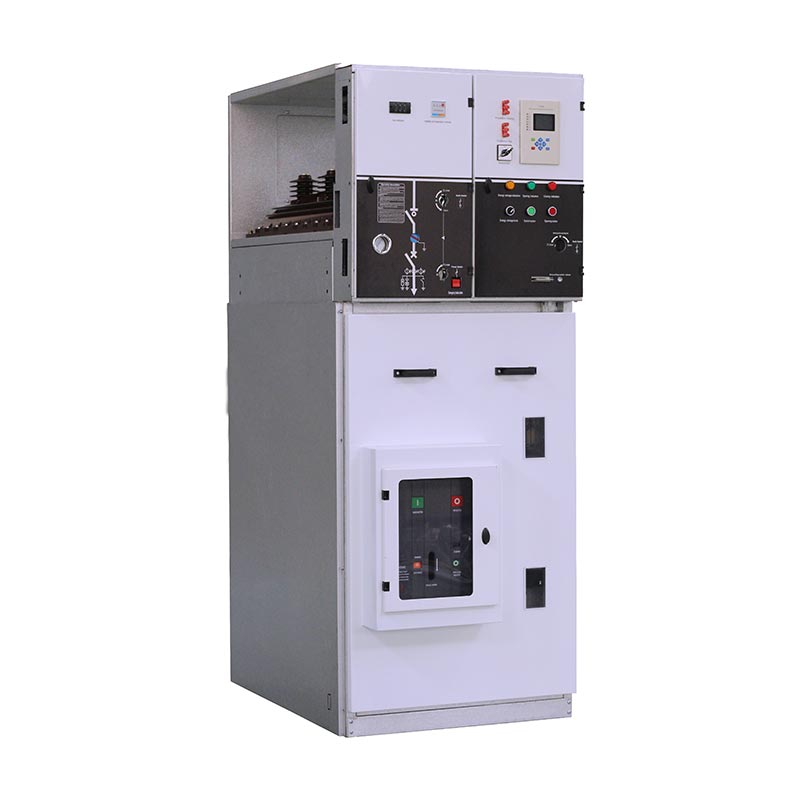

Ing Ring Unit Utama Kanthi Circuit Breakeryaiku switchgear modular logam sing dikembangake khusus kanggo sistem distribusi daya voltase medium 12kV nganti 36kV. Ngadopsi saklar beban hexafluoride sulfur SF6 majeng lan teknologi insulasi udara, nggabungake fungsi pemutus sirkuit, perlindungan, pemantauan lan interlocking dadi siji kabinet. Dikembangaké lan diprodhuksi independen deningZhejiang Usune Electric Co., Ltd., produk seri XGN15 nduweni tata letak sing kompak, operasi fleksibel lan interlock mekanik sing bisa dipercaya.
Beda saka lemari switch konvensional, unit utama ring iki dirancang kanggo otomatisasi distribusi daya. Iku nemen nyuda kangelan construction ing situs lan mengko pangopènan, lan cocok kanggo macem-macem spasi instalasi panah. Didhukung dening sistem R&D, produksi lan tes lengkap perusahaan, saben link produksi tundhuk karo standar internasional, njamin operasi stabil jangka panjang produk ing lingkungan distribusi daya sing kompleks. Wis akeh disedhiyakake ing renovasi kothak daya kutha lan deso, sumber daya industri lan sipil, energi anyar lan lapangan liyane ing omah lan ing luar negeri.
Unit Utama Ring Kanthi Pemutus Sirkuitstands metu ing pasar switchgear voltase medium karo sawetara kekuatan inti. Digabungake karo teknologi R&D independen lan desain sing dioptimalake, kaluwihan utamane diringkes kaya ing ngisor iki:
• Diversified Konfigurasi Ngalih Utama: Dilengkapi poto-diprodhuksi SF6 mbukak ngalih minangka standar, kang urip dawa layanan, operasi stabil lan biaya pangopènan kurang. Pangguna uga bisa milih kanggo nginstal pemutus sirkuit vakum kanggo nambah kapasitas bejat lan tingkat pangayoman safety, adaptasi kanggo panjaluk distribusi daya beda.
• Operasi Ganda & Nganyarke Intelligent: Ndhukung mode operasi manual lan listrik kanggo nyukupi macem-macem kabiasaan operasi ing situs. Bisa dicocogake karo piranti FTU lan RTU kanggo nyadari remot kontrol, signaling remot, pangukuran remot lan imbuhan remot, kanthi ngrampungake "papat remot" syarat otomatisasi distribusi lan nyadari manajemen kothak cerdas.
• Teknologi Pemantauan & Perlindhungan Lanjut: Sensor presisi dhuwur lan relay proteksi sing dibangun, sing bisa ngawasi status operasi peralatan ing wektu nyata, kanthi cepet nanggapi kesalahan lan kanthi efektif nglindhungi keamanan sistem distribusi daya lan operator.
• Struktur entheng & Expandable: Ngadopsi skema perakitan sing dioptimalake, sing trep kanggo transportasi, angkat lan instalasi. Desain modular ndhukung kombinasi gratis lan ekspansi kapasitas mengko, kanthi fleksibel ngatasi permintaan daya pasar sing ganti.
•High Safety & Ukuran Kompak: Struktur jampel Air + piranti interlock mechanical dipercaya, èfèktif nyegah misoperation. Ukuran kabinèt cilik ngirit ruang lantai, yaiku peralatan sing disenengi kanggo gardu lan kamar distribusi kanthi papan sing winates.
Kanggo mesthekake operasi stabil lan aman sakaRing Unit Utama Kanthi Circuit Breaker,peralatan wis syarat cetha kanggo lingkungan operasi. Kabeh produk dites miturut standar ing ngisor iki:
1. Ketinggian maksimal: ≤1000m
2. Kisaran suhu sekitar: -35 ℃ ~ 45 ℃, prabédan suhu maksimum ora ngluwihi 25 ℃
3.Asor standar: Rata-rata saben dina asor relatif ≤95%; Kelembapan relatif saben wulan ≤90%
4.Seismic resistance: Adaptasi kanggo kakiyatan seismik saka 8 derajat lan ngisor
5.Site syarat: Ora ana getaran abot, impact, mbukak geni, karat kimia lan bledosan beboyo
Mangga konfirmasi lingkungan ing situs sadurunge instalasi kanggo ngluwihi umur layanan saka peralatan lan supaya gagal operasional.
Tabel ing ngisor iki nampilake kabeh parameter teknis standar seri XGN15Ring Unit Utama Kanthi Circuit Breaker, kalebu 12kV, 24kV lan 36kV telung tingkat voltase arus utama, kanggo referensi desain pengadaan lan teknik:
| S/N | jeneng | Unit | 12 kV | 24 kV | 36kV |
| 1 | voltase dirating | kV | 12 | 24 | 36 |
| 2 | Rated saiki | A | 630 | 630 | 630 |
| 3 | Rated loop tertutup saiki breaking | A | 630 | 630 | 630 |
| 4 | Dirating ing beban breaking saiki | A | 630 | 630 | 630 |
| 5 | Dirating wektu cendhak tahan saiki | kA | 16 | 16 | 16 |
| 6 | Rated puncak tahan saiki | kA | 40 | 40 | 40 |
| 7 | Rated short-circuit nggawe saiki | kA | 40 | 40 | 40 |
| 8 | Frekuensi daya sing dirating tahan tegangan (Phase-to-phase & phase-to-earth) | kV | 28 | 50 | 70 |
| 9 | Frekuensi daya sing dirating tahan voltase (Saben jarak isolasi) | kV | 32 | 60 | 80 |
| 10 | Tegangan tahan kilat sing dirating (Phase-to-phase & phase-to-earth) | kV | 75 | 125 | 170 |
| 11 | Tegangan tahan kilat sing dirating (Saben jarak isolasi) | kV | 85 | 145 | 195 |
| 12 | Rated transfer saiki | A | 630 | 630 | 630 |
| 13 | Ketahanan mekanik | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Daya tahan listrik | ops | E1 | E1 | E1 |
| 15 | Tekanan gas SF6 (20 ℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Tingkat kebocoran taunan | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | gelar pangayoman enclosure | / | IP3X | IP3X | IP3X |
IngRing Unit Utama Kanthi Circuit Breakerndhukung macem-macem jinis kabinet lan konfigurasi komponen fleksibel. Badan kabinet sing beda duwe standar ukuran sing cocog kanggo sistem 12kV, 24kV lan 36kV, kaya sing ditampilake ing tabel ing ngisor iki:
| Ora. | Tipe Switchgear | Konfigurasi Opsional | Ukuran 12kV (W×D×H, mm) | Ukuran 24kV (W×D×H, mm) | Ukuran 36kV (W×D×H, mm) |
| 1 | Panel LBS mlebu / metu | Load switch, Earthing switch, Busbar utama | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panel Proteksi Transformer | Load switch, Earthing switch, Fuse, Busbar utama | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel Pengukuran | Transformator, Fuse, Busbar Utama | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panel metu CB | Breaker, Trafo saiki, Ngalih beban, Ngalih Earthing, Proteksi relay, busbar utama | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Outgoing karo Panel Metering | Breaker, Trafo saiki, Trafo, Ngalih beban, Ngalih Earthing, Proteksi relay, busbar utama | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Struktur Kabinet Sakabèhé
Kabinet sakaRing Unit Utama Kanthi Circuit Breakerdipérang dadi unit independen ndhuwur lan ngisor, kanthi partisi sing jelas lan safety sing kuwat:
1.Busbar kamar: Dumunung ing sisih ndhuwur kabinèt, busbar utama mlaku liwat kabeh klompok switchgear kanggo éling transmisi daya antarane lemantun.
2. Kamar ngalih utama: Dilengkapi resin epoxy encapsulated SF6 mbukak ngalih, karo bolongan pengamatan lan SF6 meter Kapadhetan gas opsional.
3.Kamar kabel: Ruang sing wiyar kanggo kabel kabel, sing bisa dilengkapi penahan kilat, trafo saiki lan aksesoris liyane. Piring ngisor lan lawang kabinet bisa dicopot kanggo instalasi kabel sing gampang.
4.Mekanisme operasi & kamar kontrol tegangan rendah: Dilengkapi interlock mekanik, indikator posisi, kontak tambahan, trip coil lan komponen liyane, ndhukung macem-macem puteran kontrol lan alat ukur.
Unit utama ring modul XGN15 V kasusun saka pemutus sirkuit vakum, pemutus sirkuit SF6, mekanisme interlock lan switch earthing. Cara instalasi yaiku ngarep tetep lan lateral tetep. Pemutus sirkuit lan saklar beban bisa digandhengake kanggo nyegah misoperation.
6.2 Rong Jinis Mekanisme Operasi
• Tipe K (Double-fungsi single-spring mekanisme): Ngalih mbukak dilakokno dening tuas utawa motor independen; ngalih earthing mimpin dening spring komprèsi lan dilakokno dening tuas kapisah.
• Tipe A (Double-fungsi pindho spring mekanisme): Ngalih mbukak adopts spring energi panyimpenan, ndhukung tuas, motor utawa tombol tripping. Saklar earthing dilakokno dening tuas independen karo spring drive.
Kabeh operasi sakaRing Unit Utama Kanthi Circuit Breakerkudu ditindakake kanthi lawang kabinèt ditutup. Operator kudu ngetutake proses standar:
7.1 Daya On Operasi
1. Konfirmasi lawang kabinèt wis ditutup kanthi, masang gagang operasi menyang bolongan ndhuwur lan muter 180 ° counterclockwise nganti swara pamisahan brake krungu, lan ngalih earthing wis pedhot.
2. Lebokake gagang menyang bolongan ngisor lan muter 180 ° clockwise nganti swara nutup krungu. Indikator ana ing posisi sing digunakake, lan operasi power-on wis rampung.
7.2 Mateni Operasi
1. Pasang gagang menyang bolongan ngisor lan muter 180 ° counterclockwise kanggo Cut mati daya; yen dilengkapi tombol, langsung pencet tombol trip.
2. Priksa manawa tampilan urip wis rampung mati kanggo konfirmasi kamar kabel ora duwe daya. Lebokake gagang menyang bolongan ndhuwur lan muter 180 ° clockwise kanggo nutup saklar earthing. Lawang kabinet ora dikunci, lan operasi mateni wis rampung.
Cathetan: Priksa pengukur tekanan SF6 sadurunge saben operasi ngoper kanggo mesthekake yen peralatan bisa digunakake ing kisaran tekanan normal.
8.1 Transportasi & Panyimpenan
• Nalika kabinèt tetep ing piring ngisor, bisa diangkut dening forklift; digunakake, nggunakake hoisting integral. Peralatan kasebut kudu tetep vertikal sajrone transportasi lan ora bisa dibalik.
• Switchgear ora bakal disimpen ing njaba kanggo wektu sing suwe supaya ora lembab, bledug lan karat.
8.2 Aturan pangopènan
1.Peralatan punika free pangopènan ing 3 taun ing kondisi operasi normal, lan spring mekanisme operasi ora perlu lubrication.
2. Siklus pangopènan biasa yaiku 1 taun. Isi Maintenance kalebu tightening kabeh konektor electrical, vacuuming lan inspecting komponen internal.
3. Nindakake tes nutup lan mbukak kanggo kabeh ngalih lan ngalih earthing ajeg, lan nyoba daur ulang electrical kanggo mesthekake operasi fleksibel.
4. Priksa lan debug piranti pangayoman relay sadurunge sijine menyang operasi.
9.1 Dokumen & Aksesoris sing Dilampirake
Saben set sakaRing Unit Utama Kanthi Circuit Breakerdikirim karo bahan lengkap: Certificate Product, manual operasi, gambar desain engineering lan siji pesawat saka nangani operasi khusus.
9.2 Informasi Pesen Dibutuhake
Pelanggan kudu menehi informasi ing ngisor iki nalika nggawe pesenan: Diagram kabel sirkuit utama, rencana instalasi switchgear, model komponen, skema daur ulang tambahan lan syarat teknis khusus liyane, supaya njamin produk disesuaikan kanthi akurat.
Zhejiang Usune Electric Co., Ltd. didegaké ing taun 2011 lan dumunung ing Yueqing Economic Development Zone, basis produksi listrik sing misuwur ing China. Perusahaan iki nduweni modal kadhaptar 8 yuta dolar AS, bengkel produksi modern 4300㎡ lan luwih saka 100 karyawan profesional. Sawise pirang-pirang taun pembangunan, wis dibangun telung baris produksi inti: kurang & medium voltase switchgear line produksi, dhuwur voltase sirkuit mbobol line produksi lan epoxy resin injeksi baris produksi.
Perusahaan nggabungake R&D, produksi lan dodolan, kanthi matriks produk lengkap sing nyakup switchgear voltase dhuwur lan rendah, trafo, induktor bebarengan, pemutus sirkuit voltase dhuwur lan aksesoris switch. Wis lulus sertifikasi ISO 9001, ISO 14001 lan ISO 45001, lan wis dadi pemasok qualified State Grid Corporation of China lan China Railway Construction Corporation. Kanthi pengalaman industri luwih saka 14 taun, perusahaan duwe tim R&D sing berpengalaman lan sistem QC sing ketat, ndhukung kustomisasi OEM. Siklus produksi konvensional dikontrol sajrone 15-20 dina, lan kabeh produk dilengkapi laporan tes lengkap kanggo njamin kualitas sing dipercaya.
IngRing Unit Utama Kanthi Circuit Breakerwis diterapake ing pirang-pirang proyek utama ing omah lan ing luar negeri, nglumpukake pengalaman teknik sing sugih:
•Proyek peluncuran aerospace
•Proyek pabrik kimia lan pembangkit listrik Huaneng Group
• Pembangkit listrik tenaga nuklir, stasiun tenaga hidro lan pusat panyimpenan minyak
•Komunitas pemukiman kutha, komplek komersial lan papan sing apik sing ndhukung distribusi tenaga
•318 National Highway, railways, trowongan lan transportasi liyane proyek sumber daya
Kinerja produk sing stabil lan layanan sawise-sales sing wicaksana wis entuk pujian saka kontraktor teknik lan pangguna pungkasan.
Q1: Apa sampeyan produsen utawa perusahaan dagang?
A: Kita minangka pabrik langsung profesional. KabehRing Unit Utama Kanthi Circuit Breakerlan produk listrik liyane diprodhuksi sacara mandiri, kanthi rega langsung pabrik sing kompetitif.
Q2: Suwene aku bisa njaluk kutipan sawise ngirim priksaan?
A: Tim sales kita bakal menehi penawaran resmi sajrone 24 jam sawise nampa panjaluk sing rinci.
Q3: Apa kita bisa ngatur logo lan tampilan produk?
A: Ya, kita ndhukung layanan OEM lan ODM, lan bisa nyithak logo pelanggan lan informasi perusahaan ing kabinet kaya sing dibutuhake.
Q4: Apa wektu produksi standar?
A: Wektu pangiriman ditemtokake dening jumlah pesenan. Biasane, barang bisa dikirim ing 15-20 dina sawise nampa simpenan.
Q5: Apa proses kontrol kualitas sampeyan?
A: Kita ngleksanakake pengawasan lengkap saka bahan mentah, aksesoris kanggo produk rampung. Kabeh peralatan bakal ngalami tes pabrik rutin sadurunge pangiriman, kanthi macem-macem laporan tes kasedhiya.
Q6: Carane ngatasi masalah kualitas produk sawise dodolan?
A: Yen ana masalah kualitas, kirim foto utawa video menyang kita. Tim teknis kita bakal nerusake solusi sing ditargetake sajrone 1-3 dina.
Q7: Apa periode garansi produk?
A: Kita nyedhiyakake layanan garansi 12 sasi wiwit tanggal pangiriman.
Q8: Napa milih kita minangka supplier sampeyan?
A: Kita duwe pengalaman profesional 14+ taun, kemampuan R&D lan kustomisasi sing kuat, kontrol kualitas sing ketat, siklus pangiriman sing stabil lan laporan tes lengkap, nyedhiyakake solusi peralatan distribusi daya siji-mandeg.
Minangka peralatan inti kanggo sumber daya jaringan ring voltase medium modern, ingRing Unit Utama Kanthi Circuit Breakernyawiji struktur kompak, fungsi cerdas, kurang pangopènan lan safety dhuwur, kang sampurna adapts kanggo gaya pembangunan kothak pinter kutha, generasi daya energi anyar lan distribusi daya industri. Didhukung dening kekuatan R&D kuwat, garis produksi standar lan sistem kontrol kualitas sampurna,Zhejiang Usune Electric Co., Ltd.menehi kualitas, unit utama ring customizable lan pesawat lengkap layanan ndhukung kanggo pelanggan global.
Apa sampeyan melu kontrak teknik tenaga, grosir peralatan listrik, konstruksi proyek energi anyar utawa renovasi kothak kutha, produk kita bisa nyukupi kabutuhan pengadaan lan teknik sampeyan. Yen sampeyan pengin ngerti luwih akeh babagan paramèter produk, skema khusus, penawaran lan rincian kerjasama proyek, manggahubungi kita. Penjualan internasional lan tim teknis profesional bakal mangsuli sampeyan kanthi pas wektune, nyedhiyakake dhukungan sampel gratis lan bimbingan teknis profesional, lan ngarepake nggawe hubungan kerjasama win-win jangka panjang karo mitra ing saindenging jagad.
