Isolasi Switch Outdoor Manual Bermotor minangka produk inti saka Usune, sing dirancang khusus kanggo AC ruangan sirkuit karo frekuensi dirating 50Hz lan voltase dirating saka 35kV ~ 170kV. Iku Piece tombol saka peralatan kanggo njamin operasi aman lan stabil saka sistem daya lan uga bisa ngawula minangka unit dhasar kanggo seri iki produk turunan. Produk kasebut digawe kanthi ketat miturut IEC 62271-102 "AC voltase dhuwur saklar pedhot lan saklar grounding" lan IEC 60694 "Kondisi teknis umum kanggo switchgear voltase dhuwur lan piranti kontrol," njamin keahlian profesional lan linuwih produk.
Nampilake struktur switching rotary horisontal, switch iki nduweni tingkat insulasi sing dhuwur, polusi sing kuwat resistance, kinerja mechanical stabil, lan instalasi trep lan pangopènan. Nanging ndhukung loro manual lan operasi listrik lan bisa diatur karo ngalih grounding minangka needed. Iku bisa adaptasi kanggo ruangan sing atos lingkungan kayata papan sing dhuwur, suhu sing sithik, lan polusi sing abot. Minangka supplier dipercaya, Usune strictly netepi standar internasional lan ngontrol kualitas produk kanthi ketat kanggo nyedhiyakake pelanggan kanthi kualitas dhuwur, aman, lan awet ngalih pedhot.
Switch Isolasi Bermotor Outdoor Manual digunakake ing sistem transmisi lan distribusi daya ruangan ing jaringan listrik, perusahaan industri lan pertambangan, konstruksi kutha, lan pembangkit listrik energi anyar. Iku cocok kanggo aplikasi mbutuhake isolasi daya Kerep lan pangopènan safety, lan utamané uga-cocog kanggo lingkungan ruangan sing atos, kanthi efektif njamin kesinambungan lan keamanan pasokan listrik.
Produk kasebut nduweni kinerja teknis sing apik lan nyakup macem-macem spesifikasi. Parameter inti yaiku
kaya ing ngisor iki:
- Rated Tegangan: 35kV ~ 170kV
- Rated Saiki: 630A ~ 2500A
- Rated Short-Time Tahan Saiki: 20kA/s~50kA/s
- Rated Peak Tahan Saiki: 50kA ~ 125kA
- Resistansi Sirkuit Utama: ≤125μΩ (beda-beda gumantung model)
- Frekuensi Daya Siji Menit Tahan Tegangan: 80kV~200kV
- Tegangan Tahan Impuls Kilat: 115kV~860kV (beda-beda gumantung model lan switch grounding)
- Mekanisme Operasi: Manual (CS11, CS17D, seri CS14G) utawa Listrik (jinis CJ2)

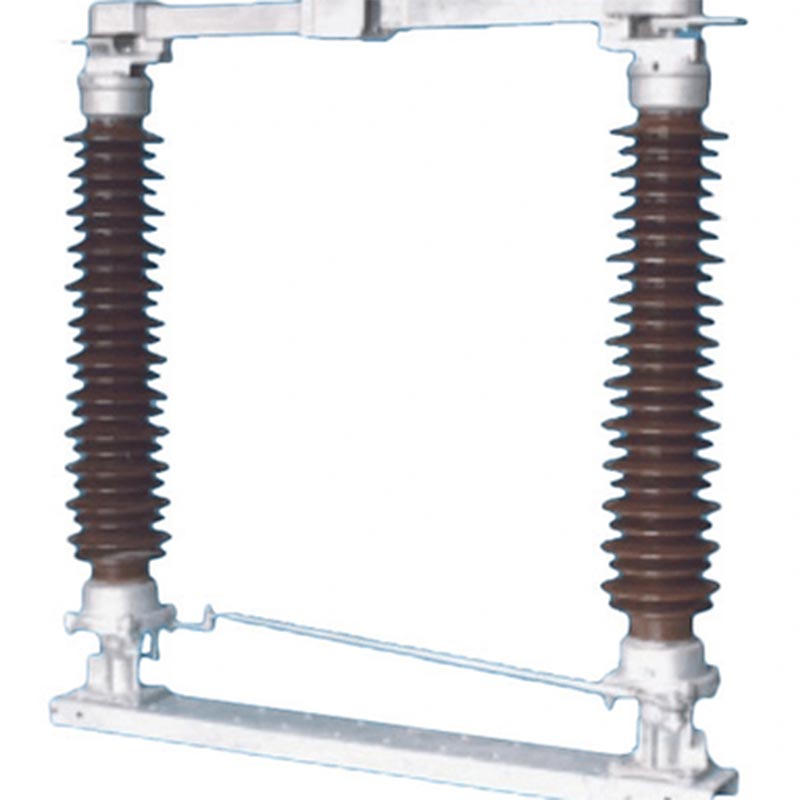

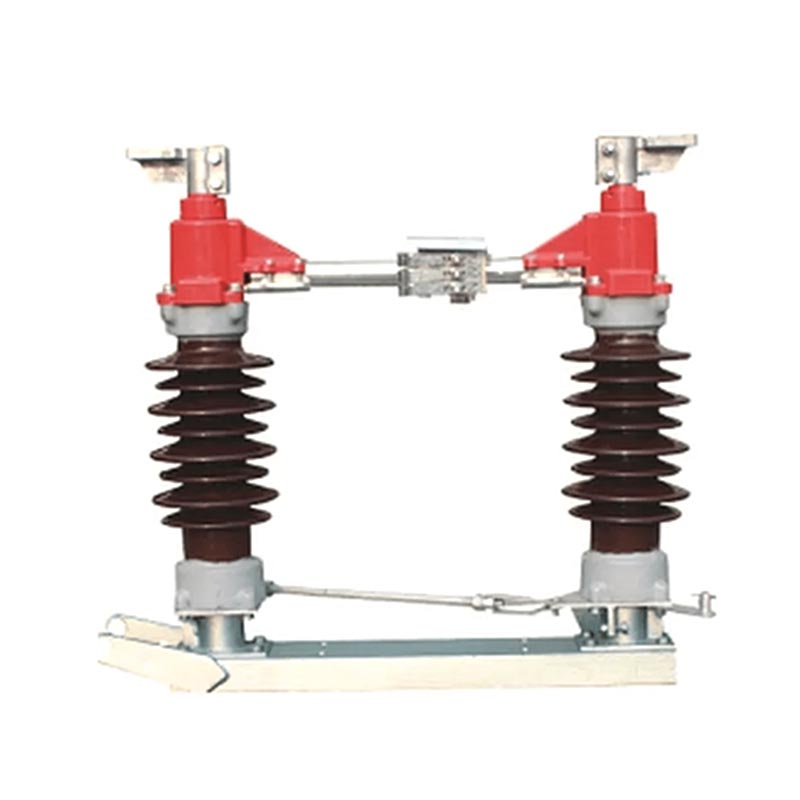

Isolasi Switch Outdoor Manual Motorized nggunakake struktur jabat tangan kaping pindho. Saben fase kasusun saka basis, insulator pos, terminal metu, lan kontak. Ing loro post insulators sing dipasang podo karo saben liyane ing bantalan kursi ing loro ends saka basa lan jejeg basa. Bagian konduktif utama muter kira-kira 90 ° karo post insulators. Kontak tengah nduweni struktur puteran sing ngresiki dhewe, sing mbusak bledug lan rereget saka kontak nalika mbukak lan nutup, njamin kontak dipercaya. Bagian puteran nganggo tutup sing disegel, desain bebas pangopènan, lan komponen transmisi nggunakake pin stainless steel lan molybdenum bushing nilon sing ngemot disulfida, sing tahan karat lan ora karat.
Driji kontak nggunakake jinis anyar saka materi kekuatan dhuwur, konduktivitas dhuwur, lan elastisitas dhuwur. Padha gumantung ing kelenturan dhewe kanggo ngawat-ngawati kontak, Nyingkiri Gagal kontak disebabake spring karat lan panas annealing. Struktur komponen konduktif iki wis entuk paten model utilitas nasional.
Cocog kanggo dhuwur ≤2000m, suhu sekitar -40 ℃ nganti + 40 ℃, kecepatan angin ≤34m / s, lan intensitas seismik ≤8 derajat. Jarak Creepage nyukupi syarat Kelas III utawa IV GB / T5582. resistance kuwat kanggo polusi lan icing (ketebalan es ≤10mm).
Ndhukung operasi manual lan listrik, bisa dipilih yen perlu. Mekanisme manual gampang operate, nalika mekanisme elektrik (jinis CJ2) mimpin dening motor AC liwat pindah abang, nawakake efficiency dhuwur lan kinerja ngirit tenaga kerja.
Nalika dilengkapi switch grounding, sirkuit konduktif utama lan switch grounding bisa dipercaya interlocked, mesthekake yen saklar grounding ora bisa nutup nalika sirkuit utama ditutup, lan kosok balene, nyegah operasi sengaja.
Ing phase-kanggo-phase lan rod nyambungake vertikal nganggo struktur clamping, mbusak perlu kanggo pin lan welding, asil ing efficiency instalasi dhuwur. Bagian puteran bebas pangopènan, nyederhanakake rutinitas pengawasan lan pangopènan, ngurangi biaya operasi long-term.

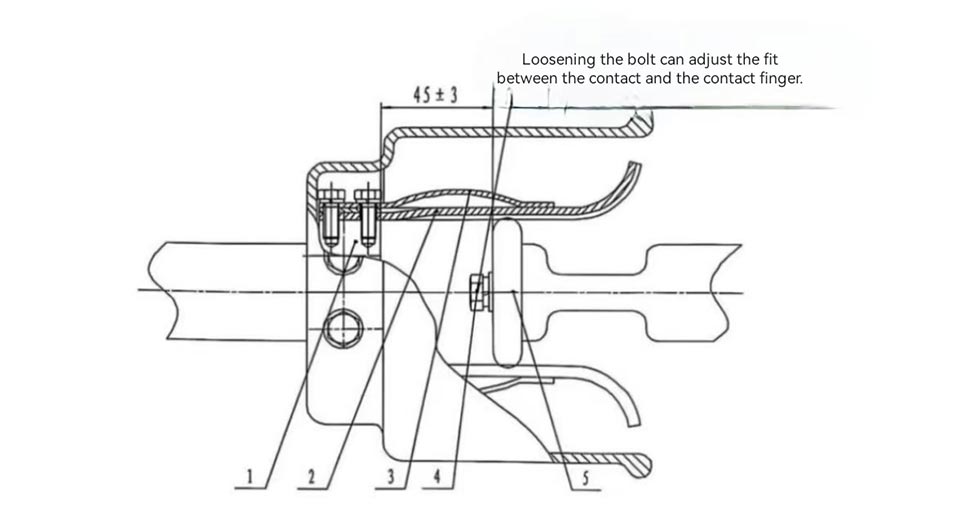

1. Dasar tutul driji
2. Tutul driji
3. piring kunci Magnetik
4. Bolt
5. Kontak
Gambar 2 Diagram Skema Titik Kontak Listrik Dominan

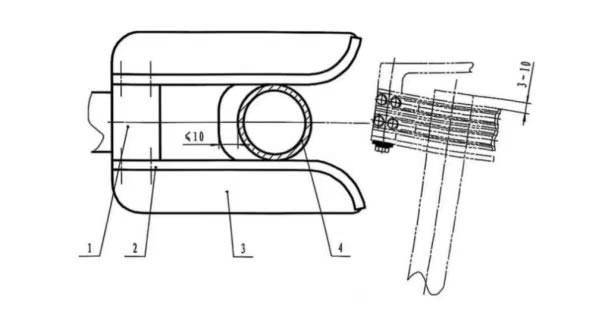

1. Ground piso sirah kontak statis
2. Jari kontak
3. Papan posisi
4. Ground piso tabung
Gambar 3 Diagram skematis posisi tabung grounding lan piring posisi

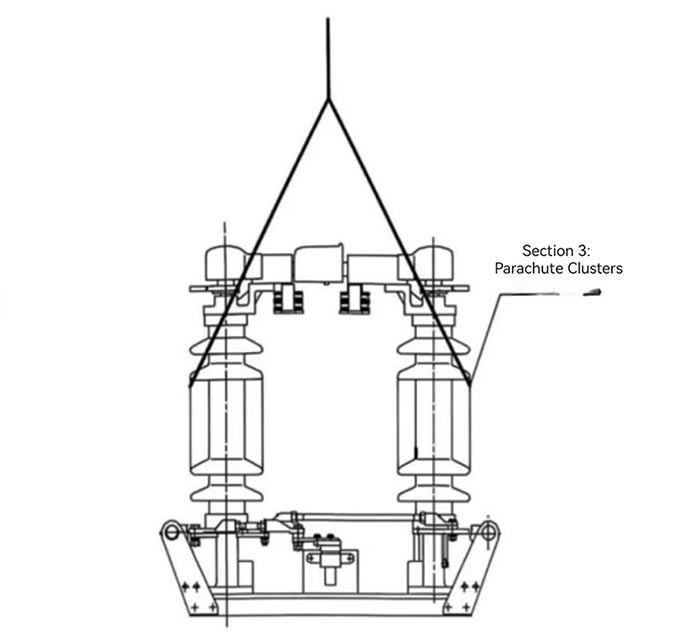

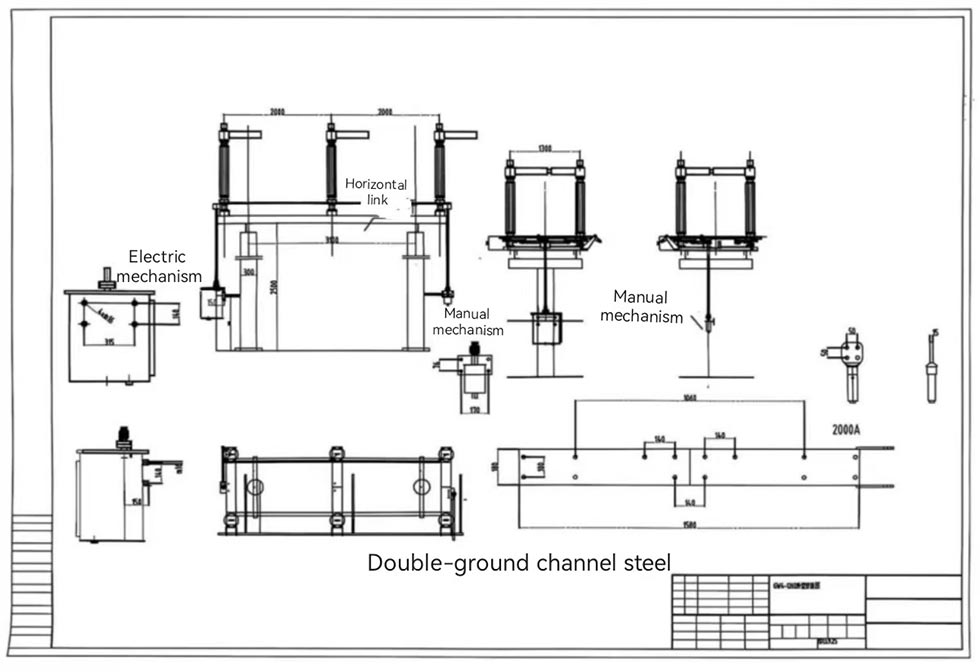

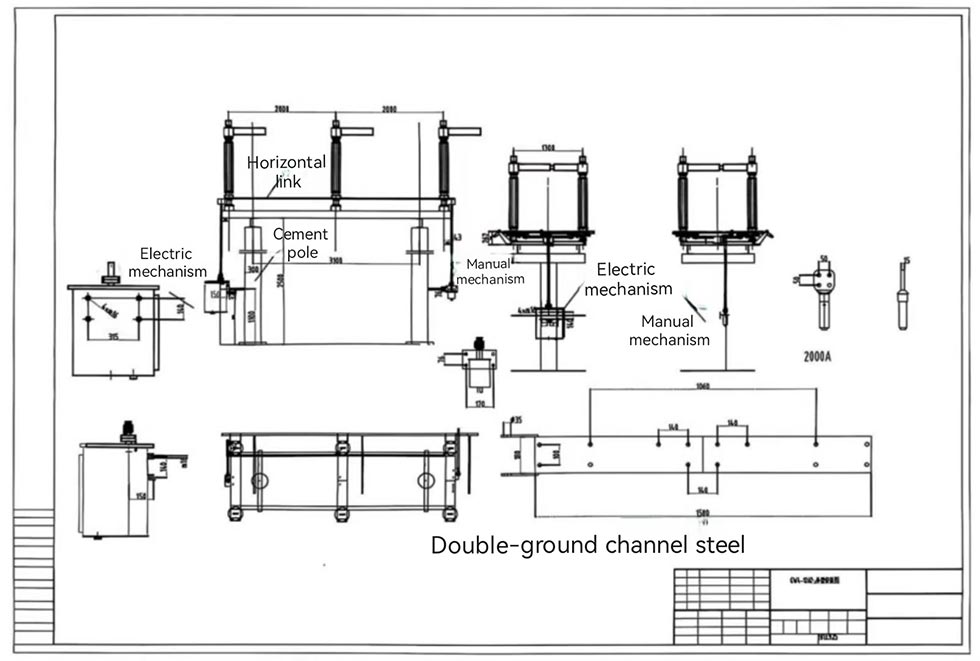

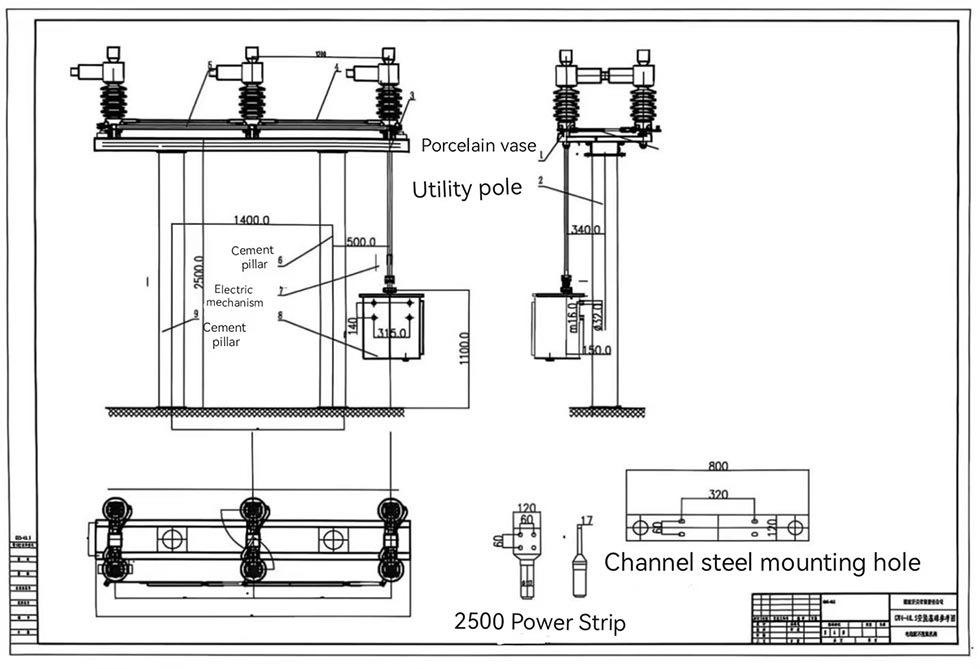

Gambar 4 Diagram Pengangkatan
Studi Kasus: Proyek Grid Daya Dhuwur ing China Kulon
Perusahaan jaringan listrik ing China sisih kulon nindakake proyek upgrade saluran transmisi 110kV. Dumunung ing an dhuwuré 1800m, proyèk ngalami suhu taunan rata-rata -15 ℃ nganti 25 ℃, angin kenceng sing kerep, lan salju abot ing mangsa. Proyek milih Usune GW4(A)-126(D)(W)/1250 saklar pemutus (dilengkapi CJ2 mekanisme operasi listrik lan saklar grounding). Sajrone telung taun kepungkur, produk kasebut wis ditampilake adaptasi lingkungan banget, tanpa karusakan insulator utawa overheating kontak. Pambuka lan panutup operasi lancar, lan isih bisa digunakake kanthi normal sanajan akumulasi es 8mm ing musim dingin, njamin operasi jaringan daya stabil. Minangka pabrikan, Usune nyedhiyakake pandhuan instalasi ing situs lan reguler layanan pangopènan kanggo project, entuk pujian dhuwur saka klien.
A1: Alesan utama kanggo nambah torsi operasi manual yaiku lenga pelumas ing bagean puteran sistem transmisi wis pepe metu, dadi reged, utawa pin poros sing rusted, anjog kanggo tambah transmisi resistance. Solusi: Kaping pisanan, mungkasi operasi. Sawise konfirmasi ngalih isolasi ing posisi mbukak lan ing garis voltase dhuwur wis grounded, mbongkar bagean puteran, ngresiki akumulasi rereget lan teyeng, lan aplikasi jumlah pelumas sing cocog. Yen masalah tetep, hubungi Usune sawise-sales tim layanan kanggo ndandani profesional. Pabrik Usune duwe personel ndandani profesional lan suku cadang kanggo nyedhiyakake dhukungan pas wektune.
A2: Bisa digunakake ing wilayah karo karat kimia entheng kanggo Moderate. Pancegahan Key: 1. Ngandhani supplier saka tingkat karat lingkungan nalika pesenan. Usune bakal ngatur perawatan anti-karat (kayata hot-dip galvanizing komponen baja sing dikuatake lan pilihan insulator anti-karat khusus); 2. Ajeg resik lumahing insulator lan bagean konduktif kanggo mbusak zat korosif; 3. Shorten pengawasan rutin siklus, fokus ing mriksa lumahing kontak lan kondisi insulator, lan ngganti bagean rusak sakcepete. Kanggo wilayah karo korosi kimia abot, takon departemen technical Usune kanggo solusi selaras.
Saben Usune Isolation Switch Outdoor Manual Bermotor dilengkapi aksesoris instalasi lengkap lan mekanisme operasi sing dipesen dening pelanggan, bebarengan karo sertifikat produk, instalasi lan manual operasi, lan dhaptar aksesoris. Minangka supplier bosok ing China, Usune duwe produksi lengkap lan sistem sawise-sales: pabrik wis proses pengawasan kualitas ketat kanggo mesthekake yen saben produk wis qualified sadurunge ninggalake ing pabrik; tim layanan sawise-sales menehi panuntun dhumateng instalasi ing situs, debugging, pangopènan, lan liyane layanan, nanggapi kanggo kabutuhan customer 24 jam dina, lan setya menehi produk kualitas dhuwur lan layanan enten kanggo pelanggan ing ngarep lan luar negeri, mbangun hubungan koperasi jangka panjang lan stabil.
