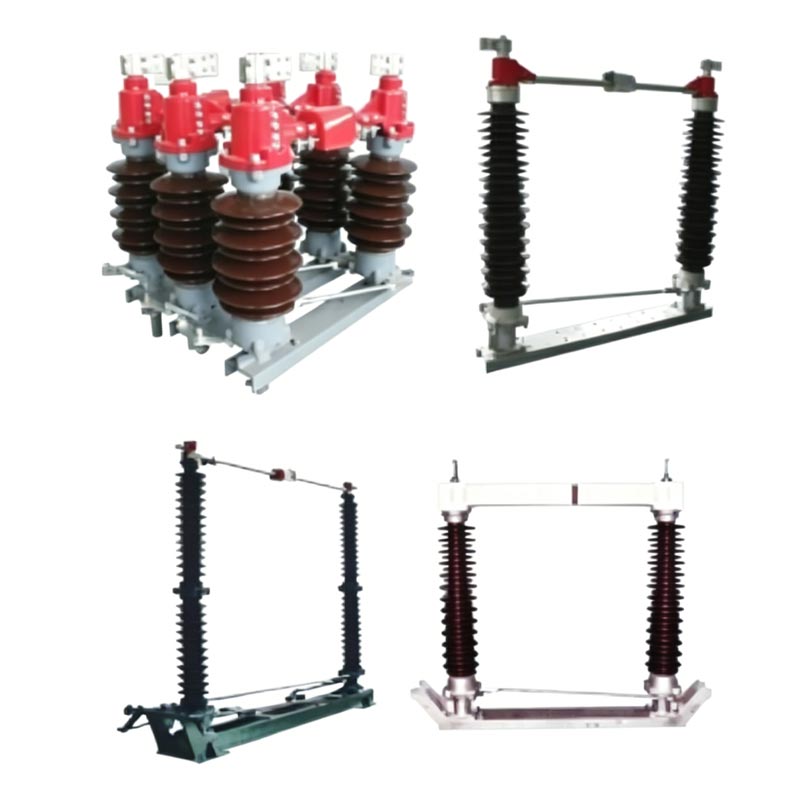

110kv 1250a 2000a Disconnector Ngalih

Saklar Disconnector 110kV 1250A 2000A minangka piranti listrik voltase dhuwur ruangan AC 50Hz telung fase kanthi a voltase dirating 126kV (tingkat 110kV) lan saiki dirating 1250A/2000A. Utamane digunakake kanggo mbukak lan nutup operasi ing kahanan ora mbukak, andal ngisolasi peralatan pangopènan saka garis urip lan mbentuk cetha katon break.

Usune, minangka pabrik profesional khusus ing R&D lan manufaktur switchgear voltase dhuwur, nawakake produk kanggo gardu transmisi utama 110kV, nyukupi syarat kanggo operasi aman saka jaringan listrik.

Fitur Struktural

1. Struktur Puteran Horizontal Kolom Ganda

Saben fase nduweni rong kolom terisolasi sing muter bebarengan 90 ° horisontal kanggo entuk mbukak lan nutup; ing basis digawe saka baja galvanis panas-dip karo bantalan nutup, nggawe karat-tahan lan awet.

2. Sistem Kontak Konduktivitas Tinggi

Kontak utama split-type Switch 110kV 1250A 2000A Disconnector Switch digawe saka tembaga dilapisi perak, nyebabake resistance kontak kurang, kapasitas mbeta saiki dhuwur, lan overheating minimal sak operasi long-term.

3. Pilihan Grounding Ngalih lan Interlock

Model karo ngalih grounding dilengkapi interlocks mechanical dipercaya, strictly tindakake urutan saka "Saklar utama mbukak → saklar grounding ditutup; saklar grounding mbukak → saklar utama ditutup," kanthi efektif nyegah salah operasi.

4. Mekanisme Operasi Fleksibel

Bisa dikonfigurasi nganggo mekanisme manual CS14G utawa CS17G, utawa mekanisme listrik CJ6B utawa CJ11, ndhukung lokal lan remot kontrol.

Parameter Teknis Utama

Kaluwihan Aplikasi

1. Dhuwur linuwih

- Diprodhuksi nggunakake peralatan produksi majeng lan cara tes sing ketat kanggo njamin konsistensi produk lan stabilitas.
- Bahan kualitas standar lan pakaryan sing apik banget nyedhiyakake dhasar sing kuat kanggo kualitas produk.
- Sistem manajemen kualitas sing komprehensif nyakup kabeh proses produksi saka gudang bahan mentah nganti pangiriman produk rampung.

2. Wide Environmental adaptability

- Model standar bisa beroperasi kanthi stabil ing sawetara suhu -40 ℃ nganti + 40 ℃, cocok kanggo umume wilayah.
- Tipe tahan polusi (GW4-126W) nduweni fitur insulasi sing luwih apik, saengga cocog kanggo wilayah sing akeh polusi. kayata wilayah pesisir, wilayah industri, utawa wilayah kanthi bledug dhuwur, semprotan uyah, utawa korosi kimia.
- Bisa nahan kahanan cuaca sing abot kayata angin kenceng, udan deres, lan badai salju.

3. Aman lan Trep Operasi

- A mekanisme interlocking mechanical cetha èfèktif nyegah misoperation, njupuk safety saka personel lan peralatan.
- Saklar Disconnector 110kV 1250A 2000A nduweni struktur kompak, mbutuhake papan instalasi sethithik, saengga gampang kanggo nginstal, nyetel, lan njaga.
- Titik putus sing katon nyedhiyakake jaminan keamanan intuisi kanggo operasi pangopènan.

Kasus Aplikasi Praktis

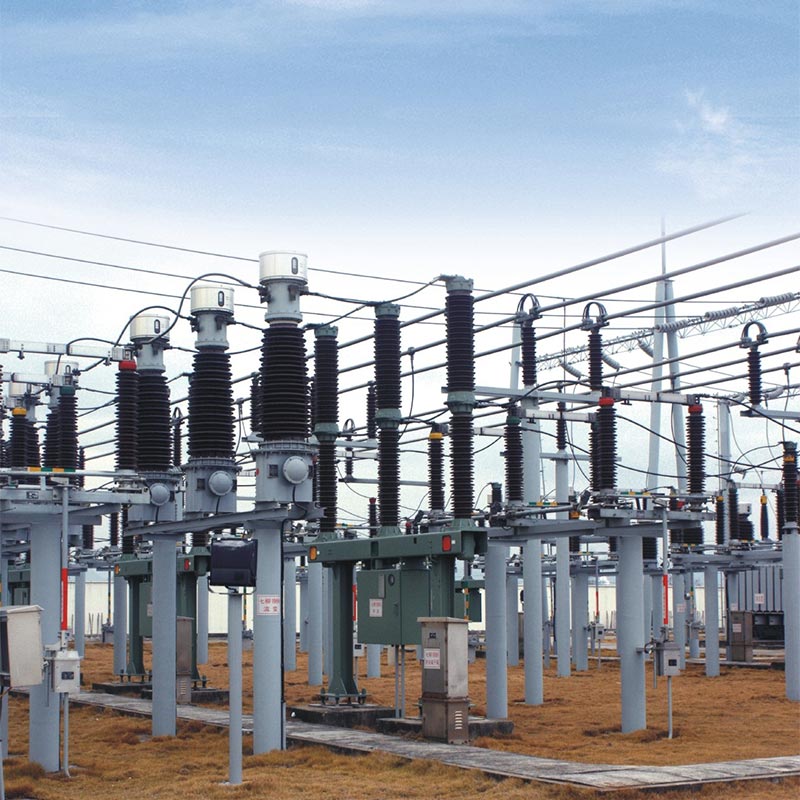

1. Studi Kasus: Gardu Angin 110kV ing Wilayah Pesisir Tenggara

2. Latar Proyek: Sawijining peternakan angin 110kV sing ana ing wilayah pesisir kidul-wétan China, wilayah kanthi uyah sing dhuwur. konsentrasi semprotan, asor dhuwur, lan polusi abot.

3. Applied Product: Usune GW4-126W 2000A Anti-Polusi Disconnect Switch (12 set)

4. Hasil Implementasi:
- Kasil dioperasikake sajrone 5 taun tanpa gagal, adaptasi karo lingkungan semprotan uyah pesisir sing atos.
- Insulator komposit anti-polusi njaga kinerja insulasi sing apik banget, tanpa discharge creepage utawa polusi flashover.
- Kontak sing dilapisi perak tetep padhang, kanthi resistensi kontak sing stabil, lan ora ana overheating long-term 1800A operasi saiki.

5. Umpan Balik Manajer Proyek: "Saklar pemutus Usune nuduhake kinerja anti-polusi sing apik banget, kanthi lengkap nyukupi syarat lingkungan sing ketat kanggo peternakan angin pesisir."

Parameter Teknis Utama

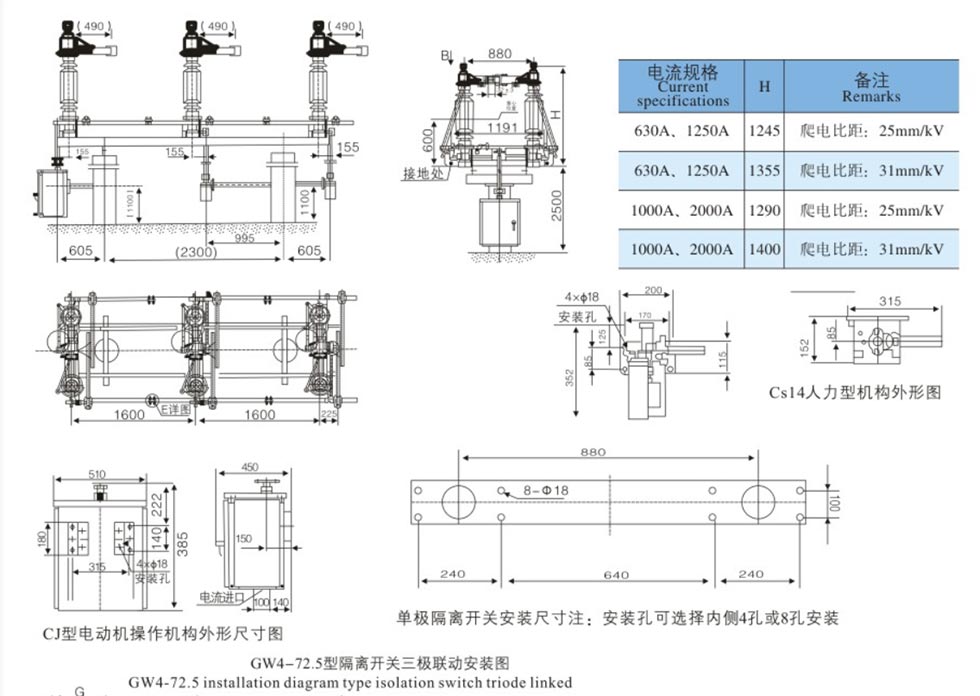

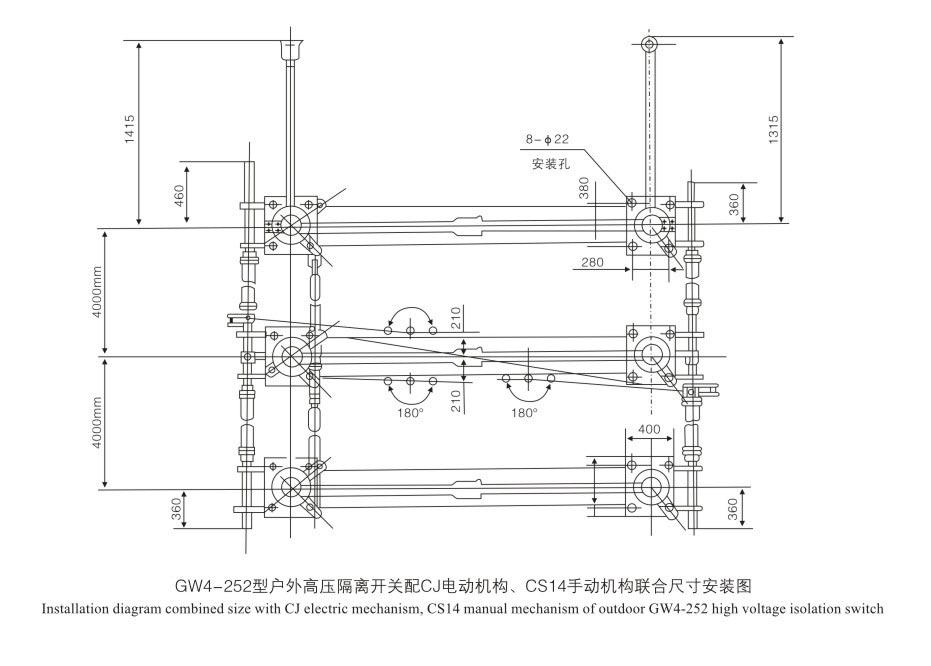

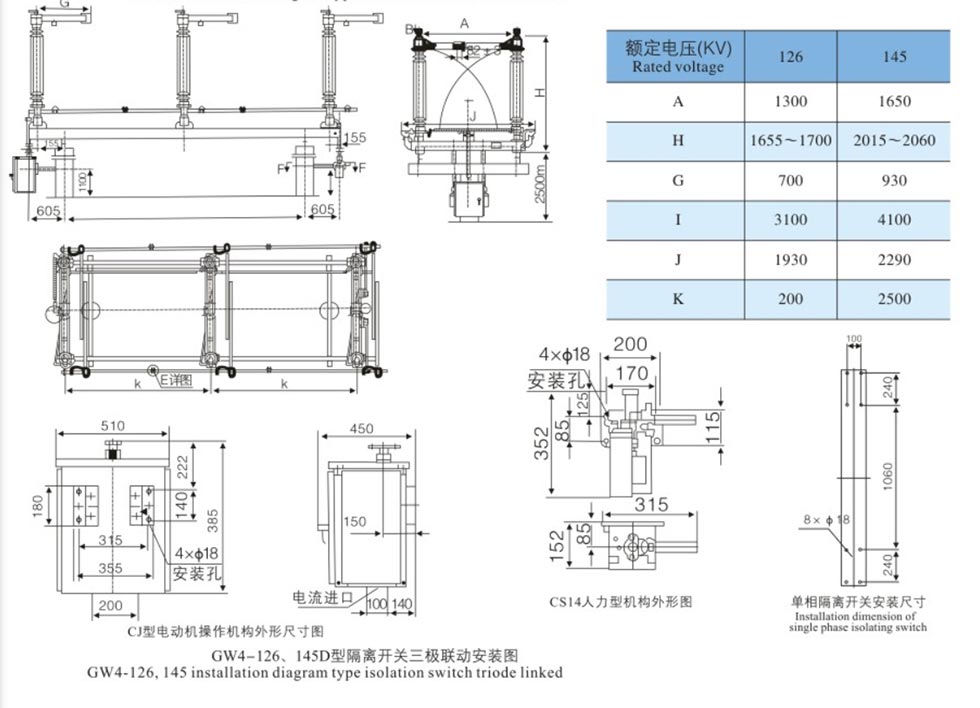

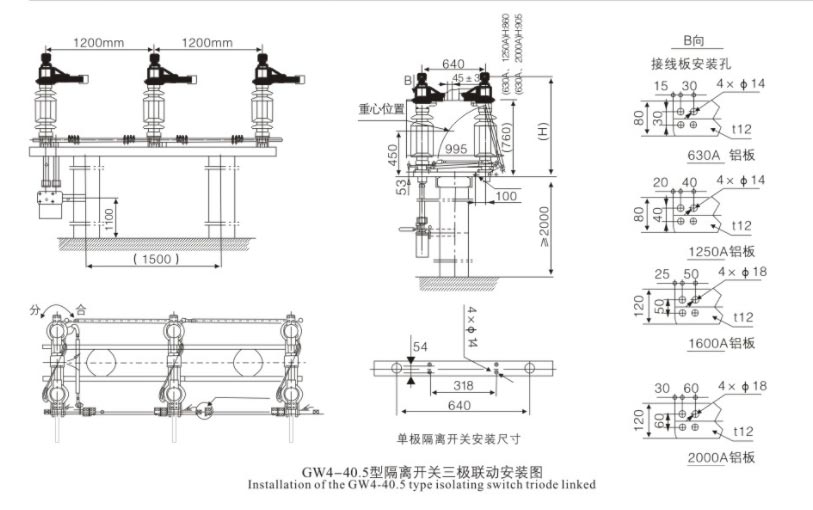

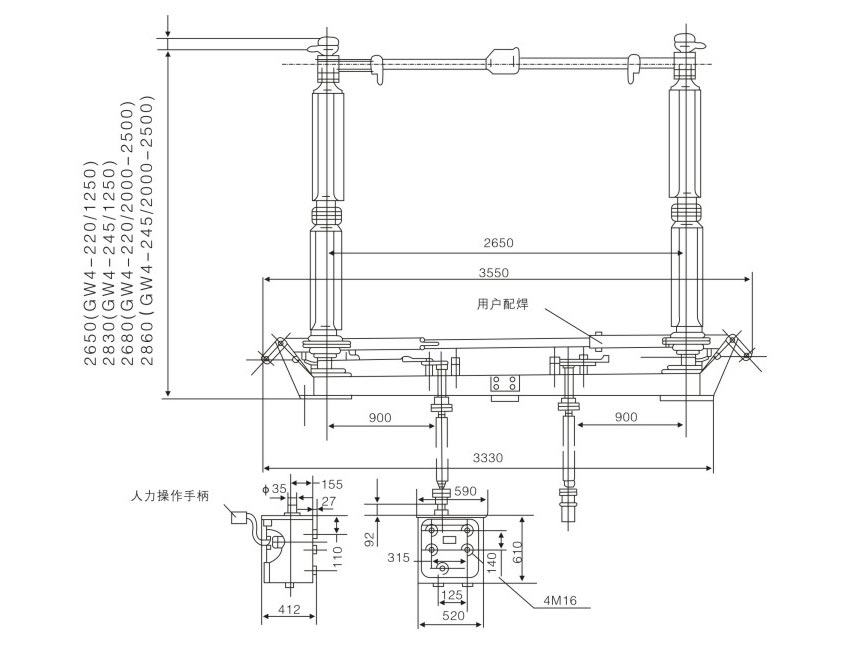

Ukuran njaba

INSTALASI & KOMISI

1. Inspeksi Sadurunge Instalasi

• Insulators: Ora retak, karusakan, utawa rereget.
• Kontak: Resik, lumahing salaka-dilapisi utuh.
• Fasteners: Kabeh bolts tightened.
• Mekanisme: Rotasi Gamelan; lubricate bagean obah.

2. Imbuhan

• Vertikal insulator: Nyetel nganggo shims (max 3mm saben lokasi).
• sinkronisasi telung fase: Nyetel crank-arm lan rod linkage.
• Tekanan kontak: Priksa manawa selipan lan tekanan sing tepat.

OPERASI

• Mung operate ing NO LOAD; konfirmasi mbobol sirkuit mbukak.
• Operasi manual: Gunakake gagang operasi; supaya pasukan gedhe banget.
• Operasi bermotor: Gunakake kontrol lokal / remot; posisi monitor.
• Interlock: Aja meksa operasi yen interlocked.

MAINTENANCE

• Ndandani periodik: Saben 1-2 taun.
• Insulator lan kontak sing resik; aplikasi vaseline industri.
• Lubricate bantalan lan bagean transmisi.
• Priksa manawa bolt sing kenthel, kontak aus, lan karusakan insulator.
• Sawise short-circuit: Priksa langsung.

mecahaken masalah

• Ora bisa operate: Priksa interlock, linkage macet, utawa motor fault.
• fase Asynchronous: Nyetel rod salib-linkage.
• Overheating kontak: Resik lan reighten; mriksa plating perak.

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

FAQ

Q1: Apa bedane utama antarane saklar pedhot 1250A lan 2000A?

A: Bentenipun inti punika dirating kapasitas mbeta saiki. 1250A cocok kanggo medium-load 110kV gardu induk, nalika 2000A cocok kanggo arus dhuwur trafo utama sirkuit mlebu lan metu. Ing struktur, kelas jampel, lan dimensi instalasi Sejatine padha.

Q2: Bisa 110kV 1250A 2000A Disconnector Switch iki digunakake ing pesisir utawa wilayah Highly polusi?

A: Nggih. Produk anti-polusi (jinis-W) kasedhiya, kanthi jarak creepage 31.5mm/kV. Padha nggunakake insulator porselen anti polusi utawa insulator komposit, lan tahan kanggo semprotan uyah lan korosi bledug.

Q3: Minangka pemasok, dhukungan teknis apa sing bisa diwenehake Usune?

A: Kita bisa nyedhiyakake solusi pilihan, gambar instalasi, panuntun dhumateng komisi ing situs, lan ndandani gratis layanan sajrone periode garansi. Model standar dikirim kanthi cepet kanggo nyukupi kabutuhan wektu daya proyek kothak.
