Zhejiang Usune Electric Co., Ltd. minangka perusahaan listrik voltase dhuwur profesional sing darmabakti kanggo desain, riset lan pembangunan, produksi pabrik, lan dodolan global 12kV kanggo 245kV njero ruangan lan peralatan voltase dhuwur. Sawijining produk inti kalebu pemutus sirkuit vakum, pemutus sirkuit SF6, saklar pemutus, saklar beban, lan GW4. seri 110kv 126kv Disconnect Ngalih Isolator. Perusahaan nggunakake peralatan produksi canggih, tes sing ketat proses, pilihan materi standar, pakaryan kepileh, lan sistem manajemen kualitas lengkap kanggo nggawe dhasar sing kuat kanggo kualitas produk.

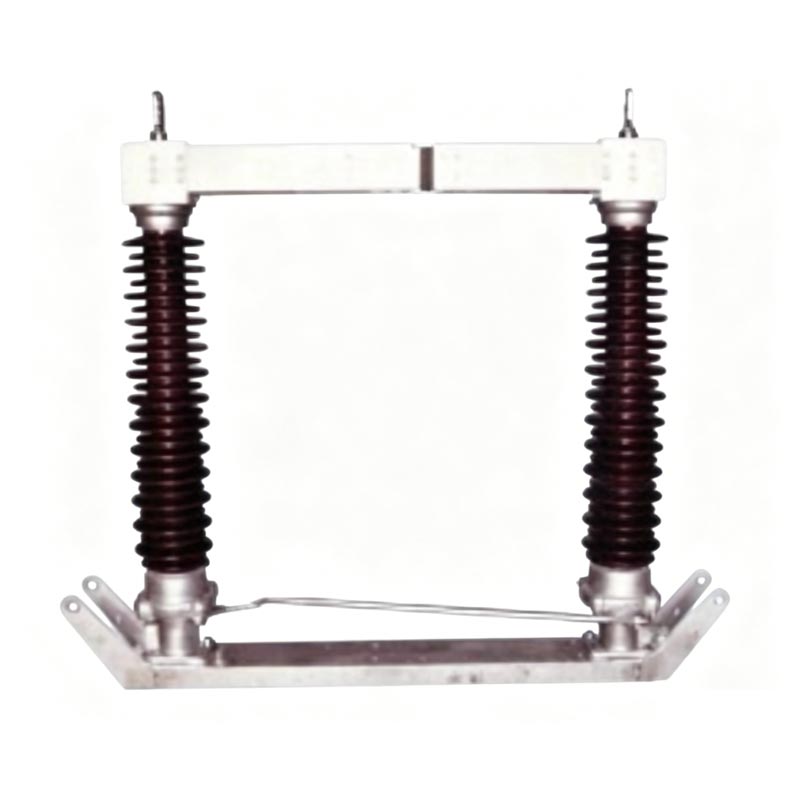

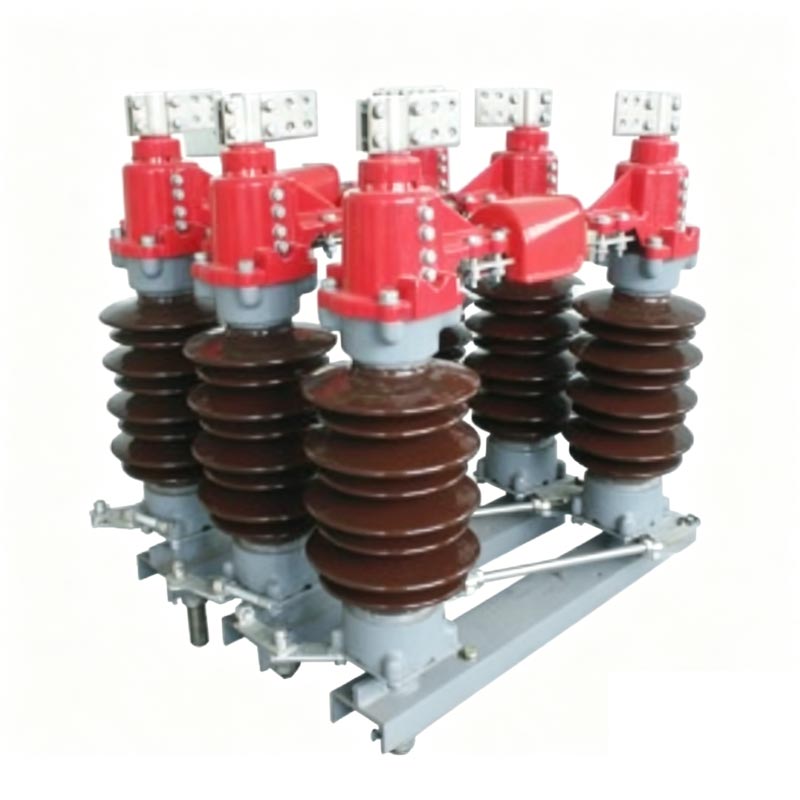

Seri Usune GW4 saklar pemutus voltase dhuwur njaba minangka piranti inti kanthi daya 110kV lan 126kV. sistem. Utamane digunakake kanggo ngoper sirkuit ing kahanan ora mbukak, nyedhiyakake reresik isolasi sing katon pangopènan peralatan lan njamin safety operator. Kinerja listrik lan mekanik saka 110kv 126kv Disconnect Switch Isolator tundhuk karo standar nasional GB1985 "AC High-Voltage Disconnect Switches lan Grounding Switch," DL486 "AC High-Voltage Disconnect Switch Ordering Technical Conditions," lan IEC internasional standar.

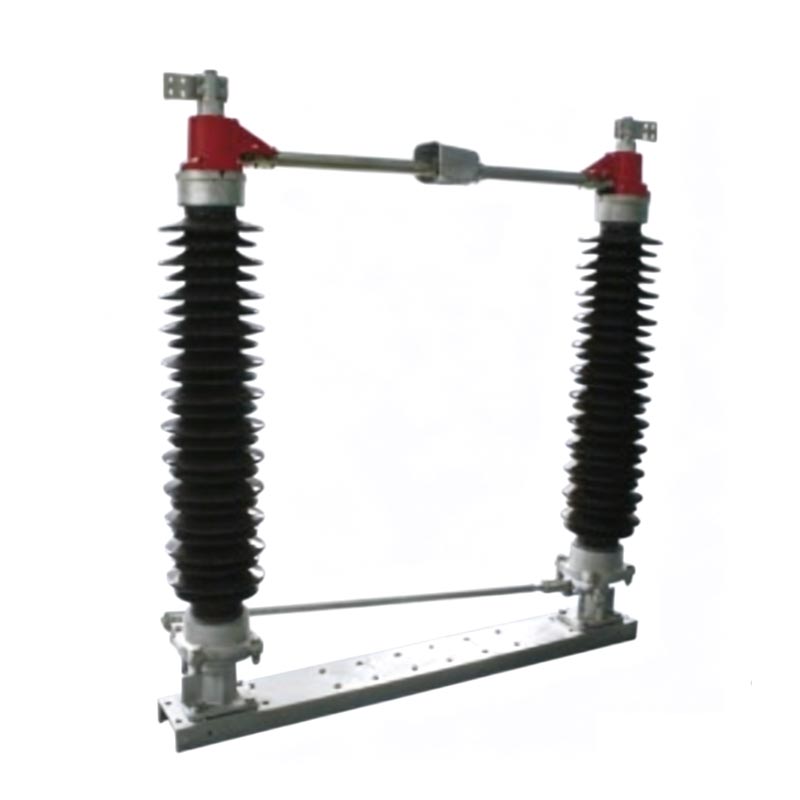

1. Tipe Struktur: Struktur kutub tunggal kolom ganda; telung cagak mechanically disambungake liwat poros kanggo
operasi sinkron.
2. Komponen Inti: Disusun saka basis sing kuat, pilar porselen insulasi dhuwur, lan sistem konduktif presisi.
3. Mekanisme operasi: Saben kutub ngemot rong pilar keramik sing dipasang ing bantalan. Ngalih konduktif dibagi
dadi rong bagian, sing muter horisontal 91 ° liwat mekanisme cross-linking kanggo entuk bukaan sinkron lan
nutup ing arah sing padha.
4. Titik Kontak: Dumunung ing antarane rong pilar keramik, njamin kontak sing stabil lan resistensi sing sithik.
1. Compliant lan Reliable: Kanthi tundhuk karo standar nasional lan IEC, nawakake kinerja stabil lan dawa.
urip layanan.
2. Insulasi sing apik banget: Pilar keramik berkualitas tinggi nyedhiyakake kekuatan insulasi sing dhuwur lan anti-polusi sing apik.
lan kinerja anti-flashover.
3. Operasi Gamelan: Mekanisme sambungan presisi njamin operasi sing fleksibel lan lancar kanthi nyandhang mekanik sing minimal.
4. Instalasi lan Maintenance Trep: Struktur kompak lan cukup, gampang instalasi ing situs, lan minimal
pangopènan.
5. Adaptasi Lingkungan sing Kuwat: Cocog kanggo macem-macem iklim ruangan, kalebu papan sing dhuwur, polusi, lan
wilayah pesisir.

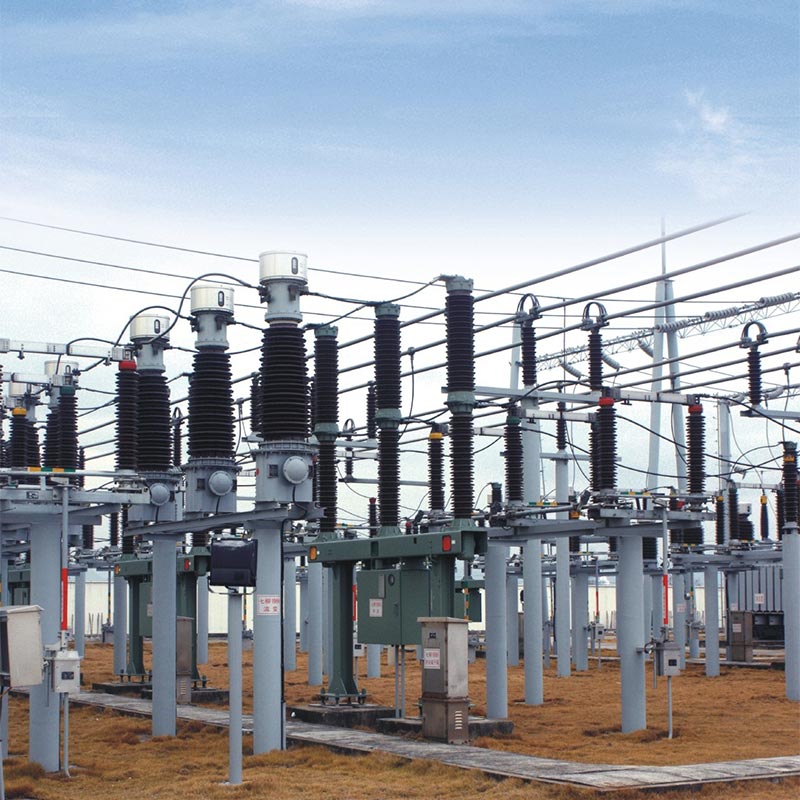

1. Jeneng Proyek: Proyek Upgrade Gardu Perkotaan China Timur 110kV
2. Panggonan: Provinsi Zhejiang, China
3. Wektu: 2024-2025
4. Rincian: Usune kasedhiya 36 GW4-126kV saklar pedhot kanggo proyek upgrade kothak daya kutha tombol iki kanggo nambah
linuwih sumber daya saka wilayah komersial lan omah 20 kilometer persegi.
5. Kinerja Operasi: Instalasi lan komisioning kasil rampung sajrone 45 dina. Stabil
operasi digayuh ing beban musim panas puncak (1.2 kaping dirating saiki) ing 2025, tanpa overheating utawa kontak miskin
masalah. Nol cacat ditemokake ing insulasi taunan lan inspeksi mekanik. Maintenance workload iki suda dening
40% dibandhingake karo ngalih lawas, Ngartekno nambah safety pangopènan gardu.
6. Umpan Balik Pelanggan: "Saklar pemutus Usune wis ningkatake safety lan efisiensi gardu kanthi signifikan
operasi. Kualitas lan stabilitas sing luar biasa. Kita bakal terus milih Usune minangka pemasok sing disenengi."
| Item | Unit | Paramèter | |||||
| Tegangan Rated | kV | 40.5 | 72.5 | 126 | 145 | ||
| Tingkat insulasi sing dirating | 1 min frekuensi daya tahan voltase (nilai efektif) | Ing lemah | kV | 95 | 160 | 230 | 275 |
| Pecah | kV | 118 | 200 | 230+70 | 275+85 | ||
| Impuls kilat sing dirating tahan arus (puncak) | Ing lemah | kV | 185 | 350 | 550 | 650 | |
| Pecah | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frekuensi Rated | Hz | 50/60 | |||||
| Rated Saiki | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dirating short-time tahan saiki | kA | 20, 31, 5, 40, 50 | 20, 31, 5, 40, 50 | 20, 31, 5, 40, 50 | 20, 31, 5, 40, 50 | ||
| Rated puncak tahan saiki | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Dirating short circuit duration | Pisau/Pedang | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Dirating beban terminal mekanik | Horisontal lan vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontal | N | 750 | 750 | 750 | 750 | ||
| Gaya vertikal | N | 1000 | 1000 | 1000 | 1000 | ||
| Jarak creep | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| urip mekanik | kaping | 5000 | 5000 | 1000 | 5000 | ||
| Motor aktuator | Model | CJ | CJ | CJ | CJ | ||
| Tegangan motor | V | AC380, AC220, DC220, DC110 | |||||
| Kontrol voltase loop | V | AC380, AC220, DC220, DC110 | |||||
| Titik, wektu tutup | s | 7±1 | |||||
| Aktuator manungsa | Model | CS14 CS17 | |||||
| Tegangan kunci elektromagnetik | V | AC220, DC220, DC110 | |||||
A: Ora. Isolator Switch Disconnect 110kv 126kv mung dirancang kanggo ngoper sirkuit ing kahanan tanpa beban. kanthi voltase. Padha kudu digunakake bebarengan karo pemutus sirkuit. Sadurunge operasi, sirkuit kudu pedhot nggunakake pemutus sirkuit kanggo mesthekake de-energization sadurunge operate saklar pedhot.
A: Bisa operate kanthi stabil ing lingkungan ing ngisor iki: suhu sekitar -30 ℃ nganti + 40 ℃; dhuwur ≤2000m (dhuwur model dhuwur bisa disesuaikan miturut panyuwunan); tingkat polusi saka umum kanggo Moderate polusi abot (Model tahan polusi kasedhiya); kacepetan angin ≤35m/s; intensitas seismik ≤8 derajat.
Minangka produsen profesional peralatan listrik voltase dhuwur, seri GW4 Usune Electric 110kv 126kv Disconnect Switch Isolator Isolator nggabungake desain canggih, bahan berkualitas tinggi, lan manufaktur presisi, nggawe pilihan becik kanggo pembangkit listrik, gardu induk, lan fasilitas industri gedhe. Padha nyedhiyakake aman, dipercaya, lan proteksi isolasi listrik sing tahan suwe. Adhedhasar sistem kualitas lengkap lan lapangan diwasa kinerja, Usune setya ndhukung macem-macem proyek infrastruktur daya kritis donya.
