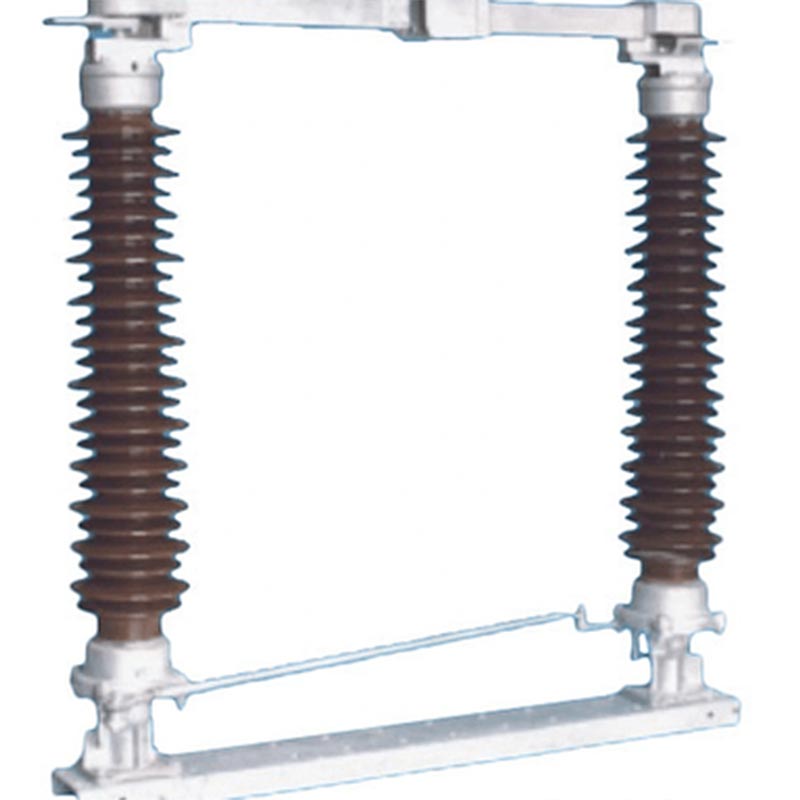

Seri Usune GW4 Outdoor Substation Disconnector Switch minangka produk inti sing dikembangake kanthi mandiri lan diprodhuksi dening Usune. Iku cocok kanggo sirkuit AC karo frekuensi dirating 50Hz lan voltase dirating 35kV kanggo 170 kV. Utamane digunakake kanggo mbukak lan nutup sirkuit ing kahanan ora mbukak, iku safety indispensable komponen ing transmisi daya lan sistem distribusi. Uga bisa dadi unit dhasar kanggo produk turunan ing seri padha, nawakake expandability kuwat kanggo nyukupi kabutuhan project warna.

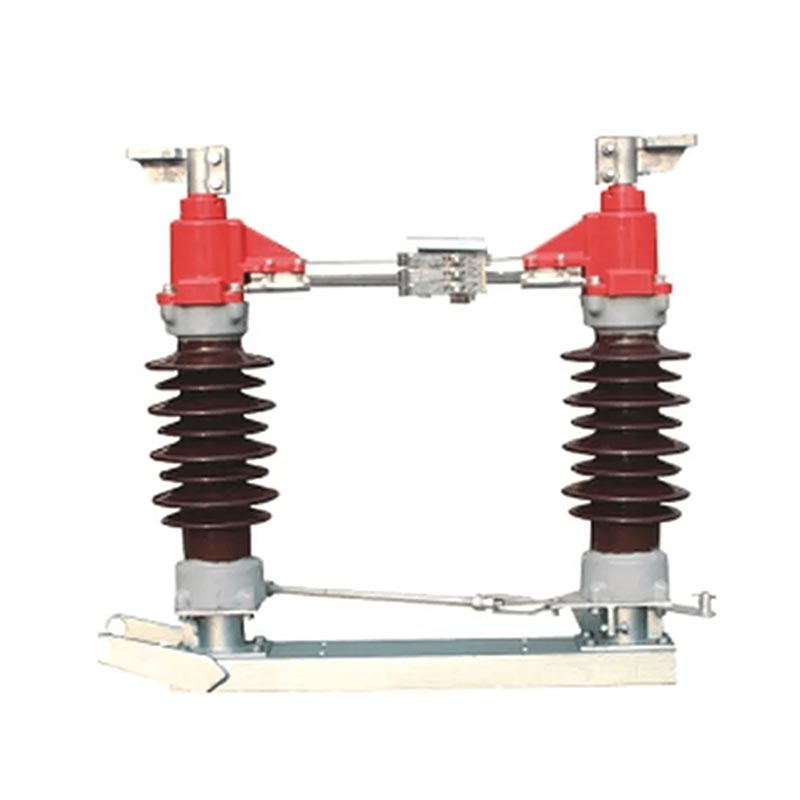

Saklar Disconnector Gardu Luar Ruangan nganggo struktur saklar rotari horisontal, kanthi stabil kinerja mechanical, tingkat jampel dhuwur, resistance polusi kuwat, lan instalasi trep lan pangopènan. Iku èfèktif ngisolasi sumber daya, njamin safety saka pangopènan peralatan listrik, lan ngrampungake operasi ngoper tanpa mbukak, dadi cocok kanggo macem-macem lingkungan ruangan sing atos kayata dhuwur dhuwur, suhu kurang, lan polusi abot.
1. Isolasi Daya: Kanthi efektif medhot peralatan saka jaringan listrik, njamin keamanan pangopènan
personel lan peralatan;
2. Kapasitas Beban Jangka Panjang: Bisa nggawa arus beban sing dirating kanthi stabil kanggo wektu sing suwe, njamin daya terus-terusan
pasokan;
3. No-Load Switching: Ngrampungake ngalih tanpa beban saka garis lan trafo sing dibongkar, uga ngalih busbar
operasi, nyukupi kabutuhan imbuhan fleksibel saka kothak daya;
4. Perlindhungan Grounding: Bisa dikonfigurasi nganggo switch grounding yen perlu kanggo entuk grounding sirkuit sing dipercaya,
luwih ningkatake safety operasional.
Kanggo mesthekake kualitas produk lan safety operasional, seri Usune GW4 strictly netepi internasional standar wewenang, kalebu IEC 62271-102 "Saklar Pemutus AC Tegangan Tinggi lan Saklar Grounding" lan IEC 60694 "Kahanan Teknis Umum kanggo Switchgear lan Kontrol Tegangan Tinggi". Pabrik nindakake a proses inspeksi kualitas sing ketat. Saben produk ngalami tes kinerja lengkap sadurunge ninggalake pabrik kanggo mesthekake kabeh paramèter ketemu syarat standar.
Parameter Teknis ProdukSeri Usune GW4 kalebu pirang-pirang model kayata GW4(A)-35(D)(W), GW4(A)-126(D)(W), lan GW4(A)-170(D)(W), kanthi arus dirating saka 630A nganti 2500A, cocok kanggo tingkat voltase lan beban sing beda. skenario. Parameter teknis inti (indikator utama) yaiku:
| Model Seri | Tegangan Rated (kV) | Rated Current (A) | Rated Short-Time Tahan Arus (kA/s) | Tegangan Tahan Impuls Kilat (kV) | Resistansi Sirkuit Utama (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
Kajaba iku, produk kasebut dilengkapi mekanisme operasi manual CS11, CS17D, lan CS14G lan listrik CJ2. mekanisme operasi. Konfigurasi switch tambahan dioptimalake miturut jinis mekanisme kanggo mesthekake operasi fleksibel lan dipercaya.
Desain sing disegel kaping pindho, perakitan poros didhukung dening rong bantalan bal radial, kanthi efektif nyegah intrusi kelembapan, bledug, lan gas sing mbebayani.
Kontak tengah nggunakake driji kontak tumindak dhewe, ngilangi kabutuhan spring. Iku gumantung ing dhewe elastisitas kanggo ngawat-ngawati kontak, njamin kontak stabil lan ngurangi biaya pangopènan.
Sirkuit konduktif utama lan ngalih grounding dilengkapi mekanisme interlocking, njamin sing ngalih grounding ora bisa nutup nalika sirkuit utama ditutup, lan kosok balene, nyegah misoperation.
Sambungan fleksibel ing basa metu wis mantep menyang rod konduktif lan piring terminal. Bebas lenga bantalan self-lubricating njamin rotasi Gamelan lan ngluwihi umur layanan.
Usune duwe tim R&D profesional kanthi pengalaman pirang-pirang taun ing desain peralatan listrik voltase dhuwur. Ing Struktur komponen konduktif seri GW4 wis entuk paten model sarana nasional. Driji kontak nggunakake a materi anyar karo kekuatan dhuwur, konduktivitas dhuwur, lan kelenturan dhuwur, Nyingkiri masalah kayata spring karat, nyuda pasukan clamping amarga anil panas, lan tambah resistance kontak.
Seri GW4 wis pirang-pirang taun ing pasar, kanthi teknologi produksi sing diwasa lan kinerja sing stabil. Komponen puteran nduweni desain bebas pangopènan, lan bagean transmisi nggunakake pin stainless steel sing dipasangake kanthi bushing nilon sing ngemot molibdenum disulfida. Komponen baja ngalami hot-dip galvanizing kanggo njamin Gamelan operasi lan nyegah karat long-term.
Minangka produsen profesional, Usune strictly netepi standar internasional ing proses produksi sawijining. Ing pabrik nduweni sistem kontrol kualitas sing komprehensif, ngawasi kabeh proses saka pengadaan bahan mentah kanggo perakitan lan testing produk. Produk wis ngliwati pirang-pirang tes lan sertifikasi resmi, lan uga kinerja wis dikenali akeh ing industri.
Usune ngutamakake kepuasan pelanggan, menehi konsultasi pra-sales lengkap, pandhuan instalasi, lan layanan pangopènan sawise-sales. Produk duwe umur layanan dawa lan biaya pangopènan sing murah, lan pabrik nyedhiyakake dhukungan sawise-sales lengkap kanggo ngatasi masalah pelanggan.
Seri Usune GW4 Saklar Disconnector Gardu Luar Ruangan dirancang kanggo lingkungan ruangan sing atos, pameran adaptasi lingkungan kuwat. Kondisi operasi kudu nyukupi syarat ing ngisor iki: dhuwure ora ngluwihi 2000m; suhu sekitar -40 ℃ nganti + 40 ℃; kacepetan angin ora ngluwihi 34m/s; intensitas seismik ora ngluwihi 8 derajat; kekandelan icing ora ngluwihi 10mm; ora ana bledug abot, karat kimia, geter kuwat, lan bebaya sing gampang kobong / mbledhos; lan pondasi instalasi tingkat. Yen lingkungan aplikasi pangguna ngluwihi syarat ndhuwur, solusi selaras bisa rembugan karo Usune.

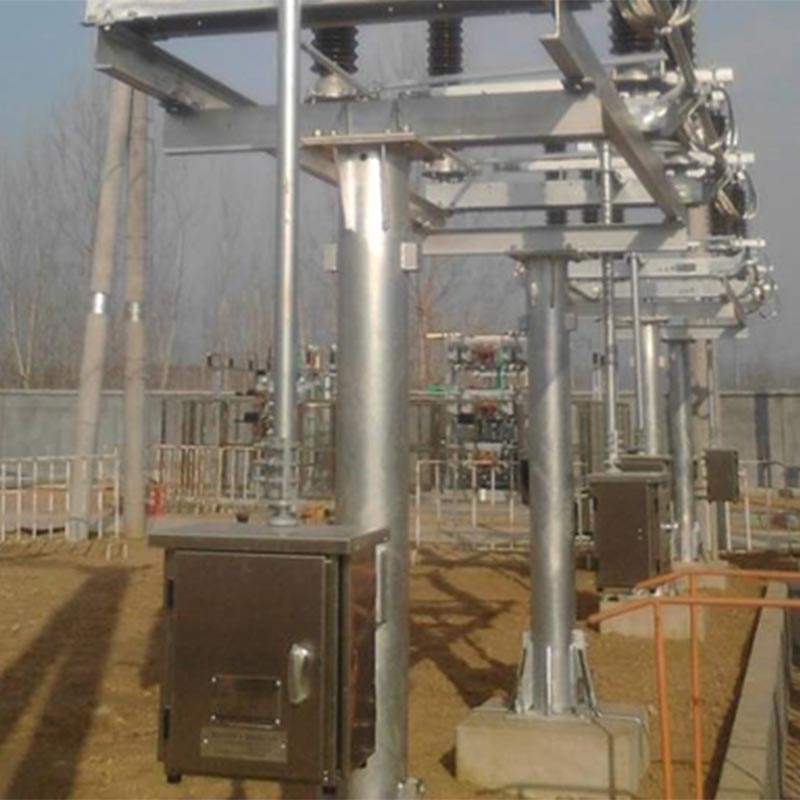

Jeneng Proyek: Proyek Renovasi Gardu Luar Ruangan 110kV ing China Lor
Latar mburi Proyek: Gardu iki dumunung ing kutha Cina sisih lor, ngalami musim dingin sing abot (minimal suhu -35 ℃) lan angin kenceng sing kerep. Ngalih disconnector asli nandhang saka miskin-suhu kurang resistance, operasi ora stabil, lan biaya pangopènan dhuwur. Sawise perbandingan lengkap, tim proyek milih Usune GW4-126 (D) (W) / 1250 Outlet Gardu Disconnector Ngalih. Usune nyedhiyakake produk lengkap layanan panuntun dhumateng suite lan instalasi.
Asil Aplikasi: Produk wis makarya kanthi stabil sajrone 3 taun sawise ditugasake, nuduhake banget resistance suhu kurang lan resistance angin. Operasi mbukak lan nutup iku fleksibel lan dipercaya. Ing fungsi kontak reresik poto èfèktif nyegah gagal kontak disebabake klempakan bledug lan salju, lan desain tanpa pangopènan nyuda beban kerja pangopènan saben dina saka gardu. Pemilik proyek banget ngenali kinerja lan layanan sawise-sales produk Usune lan wis mlebu kerjasama long-term persetujuan karo Usune, nunjukake minangka pabrikan sing ditunjuk kanggo proyek renovasi gardu sabanjure.
A1: Pisanan, priksa kanthi visual apa batang penghubung wis cacat, apa sendi longgar, lan apa clamp punika ngeculke utawa slipping. Batang penghubung sing cacat kudu diganti; joints ngeculke lan Clamps kudu tightened karo kunci torsi miturut torsi kasebut ing manual (waca Tabel 5). Yen manual torsi operasi mundhak sacara signifikan, bisa uga amarga pelumas garing ing bagian sing muter utawa teyeng ing pin poros. Ngresiki lan lubricate bagean puteran kanggo mesthekake operasi Gamelan.
A2: Prodhuk iki dirancang kanggo bebas pangopènan, nanging pengawasan lan pangopènan biasa dianjurake kanggo mesthekake operasi stabil long-term: A inspeksi ing situs prasaja kudu dileksanakake saben 2 taun; nalika metu saka layanan, pangopènan kudu dilakoni saben 5 taun utawa saben 2000 operasi; mrikso utama kudu dileksanakake saben 10 taun utawa saben 5000 operasi. TCTerms pangopènan Key kalebu: mriksa integritas bagean mechanical lan insulators, ngukur resistance saka sirkuit konduktif utama, mriksa tightness bolt, lan testing ing status operasi saka ngalih tambahan lan interlocking komponen electrical.
1. Kelengkapan Pasokan Produk: Saben saklar pemutus seri Usune GW4 lan saklar grounding sing dikirim dilengkapi aksesoris instalasi lan mekanisme operasi sing diprentahake dening pangguna, bebarengan karo sertifikat produk, instalasi lan operasi manual, lan dhaptar aksesoris kanggo mesthekake instalasi Gamelan lan nggunakake.
2. Pesenan Instruksi Nalika pesen, mangga nemtokake: model produk, jeneng, nilai saiki, nilai voltase, apa a switch grounding diatur (grounding siji / grounding pindho); jinis, model, lan jeneng operasi mekanisme; sumber daya lan rating voltase saka kunci elektromagnetik (yen ana); model lan kontrol voltase saka mekanisme operasi listrik (yen ana). Yen dokumen teknis khusus utawa aksesoris instalasi dibutuhake, mangga nemtokake nalika pesenan.
1. Dasar tutul driji
2. Tutul driji
3. piring kunci Magnetik
4. Bolt
5. Kontak
Gambar 2 Diagram Skema Titik Kontak Listrik Dominan
1. Ground piso sirah kontak statis
2. Jari kontak
3. Papan posisi
4. Ground piso tabung
Gambar 3 Diagram skematis posisi tabung grounding lan piring posisi
Gambar 4 Diagram Pengangkatan
Pabrik, kita bisa njamin rega cukup lan kompetitif.
Biasane kita ngutip sajrone 24 jam sawise nampa pitakon sampeyan.
Ya, mesthi, kita nampa OEM.
Wektu timbal gumantung saka jumlah sing dipesen, biasane ing 15-20 dina sawise nampa pembayaran.
Kabeh produk bakal dipriksa wiwit saka aksesoris, lan bakal ditindakake kanthi tes rutin sadurunge lunga pabrik kita.
Njupuk foto utawa video saka masalah kualitas lan ngirim kanggo kita mriksa lan konfirmasi, lan kita bakal nggawe a solusi wareg kanggo sampeyan ing 1-3 dina.
12 sasi saka tanggal pangiriman.
● We are specialized ing lapangan kanggo luwih saka 14 taun, lan wis uga experienced R & D tim njupuk desain
lan karya pembangunan kanggo saben project adhedhasar panjaluk khusus customer kang.
● Kita duwe prosedur QC sing ketat banget saka komponen nganti produk rampung.
● Periode produksi ajeg ing 15-20 dina.
● Kita duwe set lengkap laporan test kanggo produk.
● Solusi siji langkah kasedhiya.
