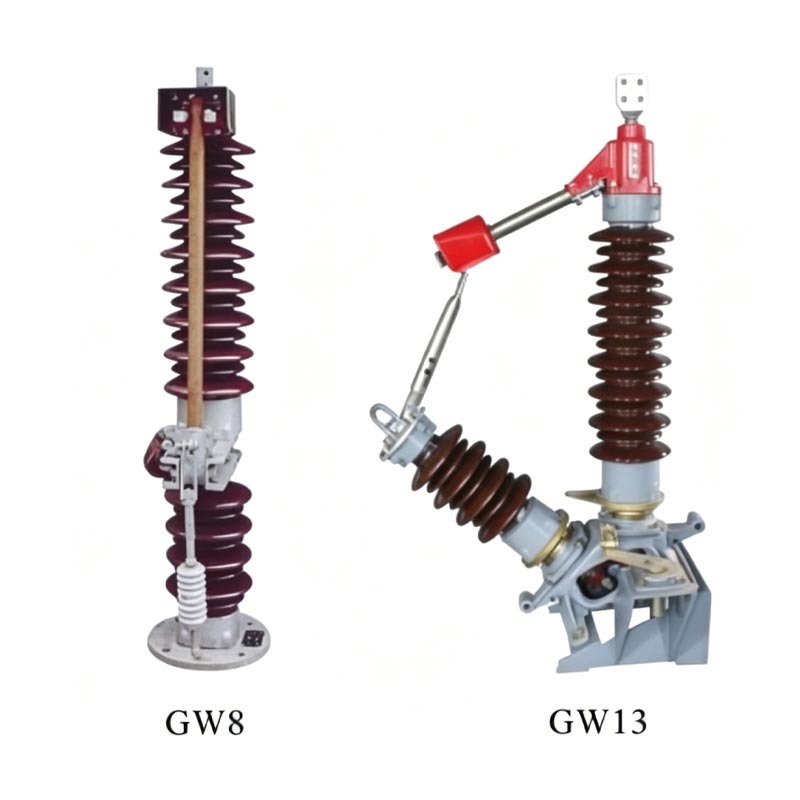

Pemutus voltase dhuwur seri Usune GW8 lan GW13 kanggo sistem grounding netral transformator yaiku voltase dhuwur ing njaba. peralatan listrik sing dirancang khusus kanggo sistem grounding titik netral trafo. Cocog kanggo 50Hz/60Hz AC sistem, kasedhiya ing spesifikasi voltase 40.5kV, 72kV, lan 110kV. Fungsi inti yaiku ngalih kanthi aman negara sambungan titik netral trafo ing kahanan ora mbukak, ketemu syarat safety kanggo daya sistem operasi mode ngoper lan pangopènan peralatan.

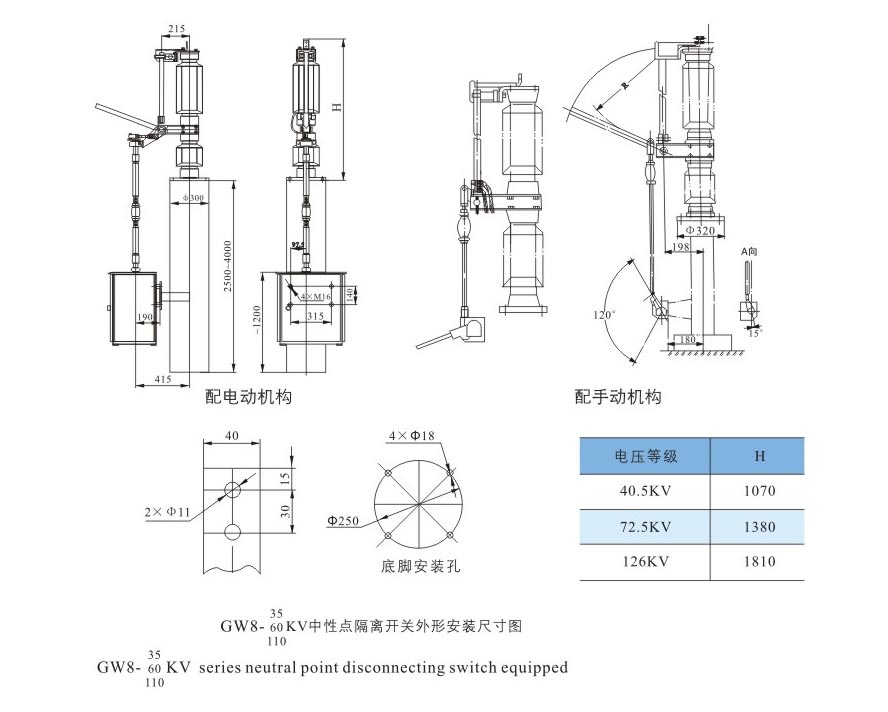

1. Seri GW8: Bisa dilengkapi mekanisme operasi listrik tipe CJ utawa mekanisme operasi manual tipe CS8, cocok kanggo skenario grounding titik netral ing gardu konvensional.

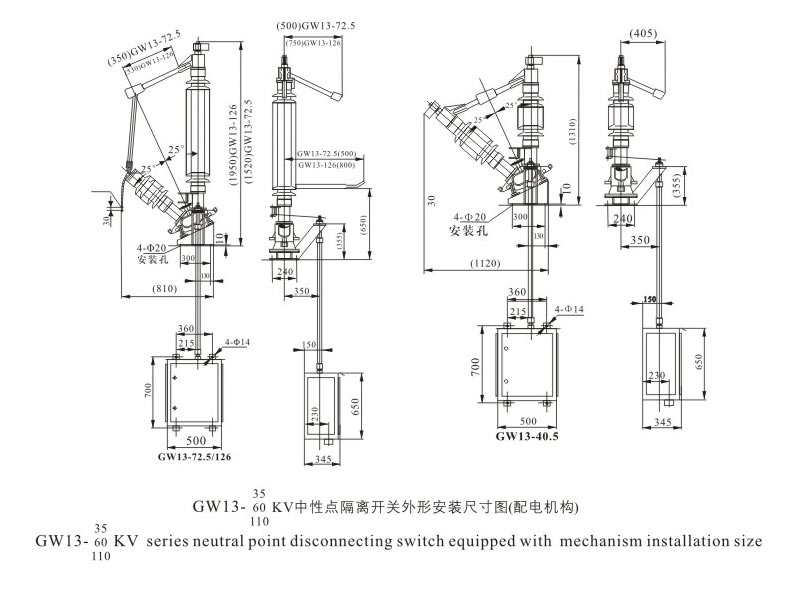

2. Seri GW13: Bisa dilengkapi mekanisme operasi listrik tipe CJ utawa operasi manual tipe CS14 mekanisme, nawakake operasi luwih fleksibel lan linuwih.
Seri GW8 lan GW13 voltase dhuwur pedhot kanggo sistem grounding netral trafo nganggo kutub tunggal struktur, utamané dumadi saka awak kutub lan mekanisme operasi.
Kalebu pangkalan, insulator pos, lengen konduktif, kontak, lsp. Insulator pos nyedhiyakake listrik sing dipercaya jampel, lengen konduktif lan kontak mbentuk sirkuit konduktif utama, lan basa njamin stabil instalasi.
Nyopir lengen konduktif kanggo muter liwat linkage, nyadari tumindak mbukak lan nutup disconnector ngalih. Posisi sing tepat lan operasi sing stabil njamin sambungan sing jelas lan dipercaya sawise mbukak.
Nggunakke bahan insulasi kualitas dhuwur lan desain kontak tliti, karo kekuatan jampel banget lan kinerja arc-extinguishing, mesthekake aman tanpa mbukak ngalih.
Ndhukung mode operasi listrik lan manual, adaptasi karo kontrol otomatis lan operasi manual ing situs kabutuhan skenario beda.
Dirancang khusus kanggo panggunaan ruangan, tahan kanggo suhu sing dhuwur lan sithik, kelembapan, karat, lan polusi, cocok kanggo macem-macem lingkungan ruangan atos.
Pilihan material lan kontrol proses sing ketat, ditambah karo sistem manajemen kualitas sing komprehensif, nyebabake a tingkat Gagal kurang lan operasi stabil long-term.
Struktur kompak, instalasi lan pangopènan sing gampang, kanthi efektif nyuda operasi lan pangopènan sakteruse biaya.

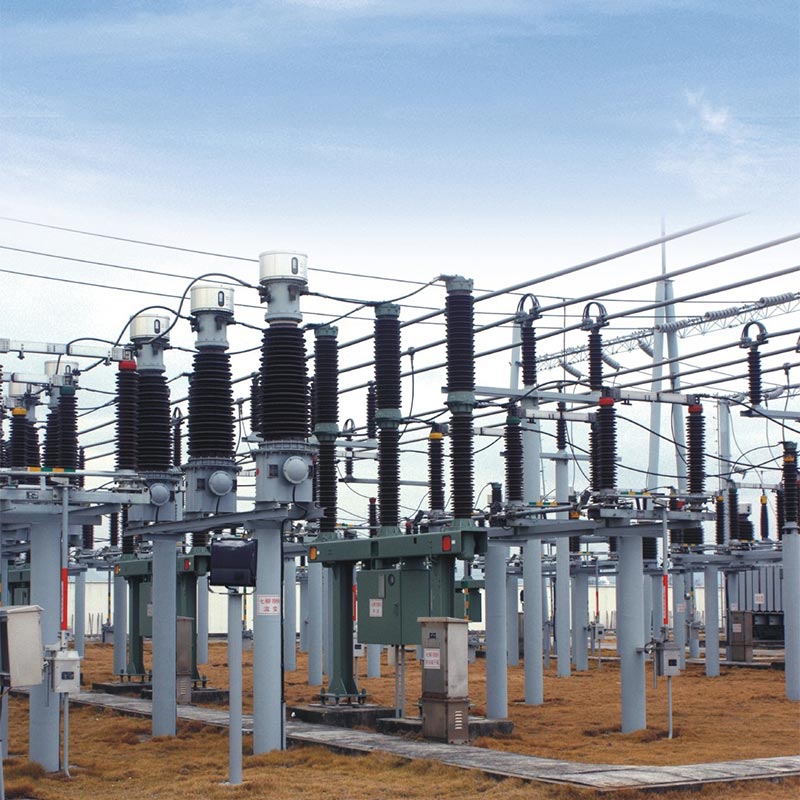

Gardu pusat kutha 220kV ing China Timur nggunakake Pemutus Tegangan Tinggi Usune GW8-110kV kanggo Transformator Sistem Grounding Neutral kanggo trafo utama. Gardu iki tanggung jawab kanggo pasokan listrik menyang kutha pusat, mbutuhake linuwih peralatan dhuwur banget lan safety. Wiwit diluncurake ing taun 2022, peralatan kasebut wis kasil ngrampungake ewonan operasi ngoper titik netral. Sajrone pangopènan taunan lan kothak pangaturan mode operasi, operasi fleksibel lan kinerja kontak dipercaya wis èfèktif menthekake ing safety pribadi personel pangopènan lan operasi stabil saka kothak daya.
Gardu peternakan angin gedhe ing China Barat Laut milih pemutus tegangan dhuwur Usune GW13-72kV kanggo sistem grounding netral trafo. Wilayah kasebut nduweni kahanan alam sing atos, kanthi beda suhu sing gedhe, angin kenceng lan badai pasir, lan dhuwure. Produk seri GW13, kanthi kemampuan adaptasi ruangan lan korosi sing apik resistance, wis operasi stably kanggo liwat telung taun, èfèktif kerjo bareng karo trafo farm angin sistem proteksi grounding titik netral kanggo njamin operasi sing aman lan stabil saka pembangkit listrik tenaga angin sistem lan sambungan jaringan lancar saka listrik.
| Item | Unit | GW8 | GW13 | |||||
| model | GW8 | GW13 | ||||||
| Tegangan Rated | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1 min frekuensi daya tahan voltase | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| Impuls kilat tahan voltase | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| Rated Saiki | A | 630 | 630, 1250 | |||||
| Dirating short-time tahan saiki | kA/s | 25/4 | 31.5/4 | |||||
| Rated puncak tahan saiki | kA | 63 | 80 | |||||
| Rated beban terminal mekanik (level) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| Motor aktuator | Model | CJ | CJ | |||||
| Tegangan motor | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| Kontrol voltase loop | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| Titik, wektu tutup | s | 7±1 | 7±1 | |||||
| Sudut output | 180° | 180° | ||||||
| Aktuator manungsa | Model | CS8-5 | CS14 | |||||
| Kontrol voltase loop | V | AC220 | AC220 | |||||
A: Bentenipun inti dumunung ing mekanisme operasi cocog lan sawetara designs struktural. Seri GW8 yaiku dilengkapi mekanisme listrik tipe CJ utawa mekanisme manual tipe CS8; seri GW13 dilengkapi karo CJ-jinis mekanisme elektrik utawa CS14-jinis mekanisme manual. Sacara struktural, fitur kontak puteran sing dioptimalake desain, nawakake Kapabilitas poto-reresik meningkat lan mathuk luwih kanggo lingkungan ruangan atos.
A: Nggih. Seri iki dirancang khusus kanggo panggunaan ruangan, kanthi adaptasi lingkungan sing kuwat. Iku bisa operate biasane ing dhuwur ≤1000m (kawasan sing luwih dhuwur bisa disesuaikan) lan ing suhu saka -40 ℃ nganti + 40 ℃. Iku nduweni resistance Kelembapan banget, resistance polusi, lan resistance karat. Khusus anti karat lan perawatan anti-icing bisa diwenehake miturut syarat pangguna.
Transformer seri Usune GW8 lan GW13 (Putus Tegangan Tinggi Kanggo Sistem Grounding Netral Transformer) yaiku produk kualitas dhuwur nggabungake teknologi canggih, kualitas dipercaya, lan kinerja banget. Minangka a Produsèn profesional lan supplier ing China, Usune tansah netepi prinsip kualitas pisanan lan customer utomo, nyediakake aman, dipercaya, lan efisien dhuwur-voltase peralatan electrical solusi kanggo global pelanggan sistem daya. Antarane wong-wong mau, produk saklar pedhot grounding titik netral wis nyebar pangenalan lan dateng saka pelanggan industri daya amarga sugih pengalaman aplikasi praktis lan layanan sawise-sales lengkap.
