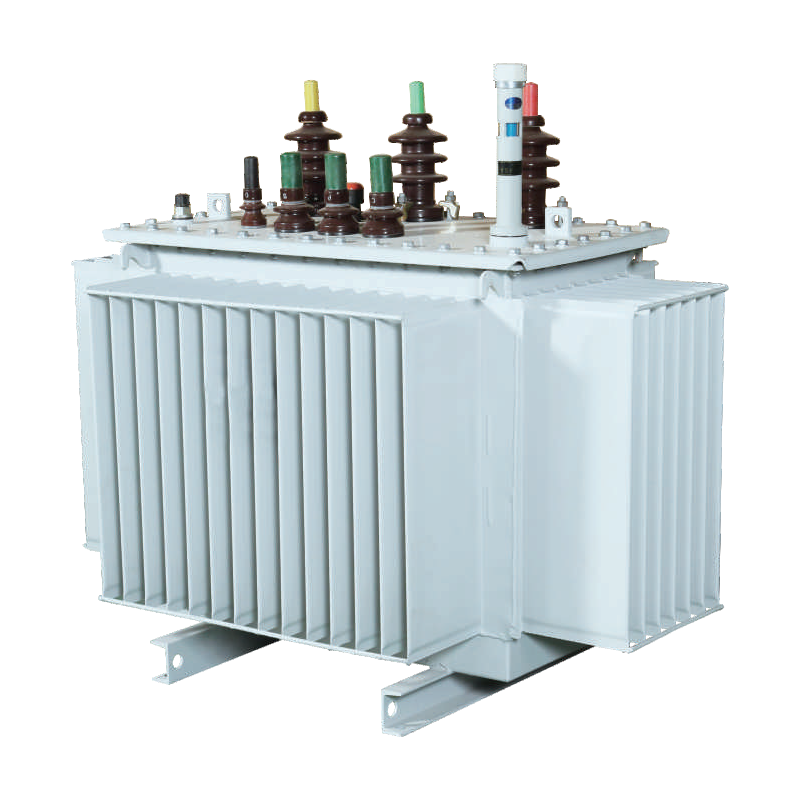

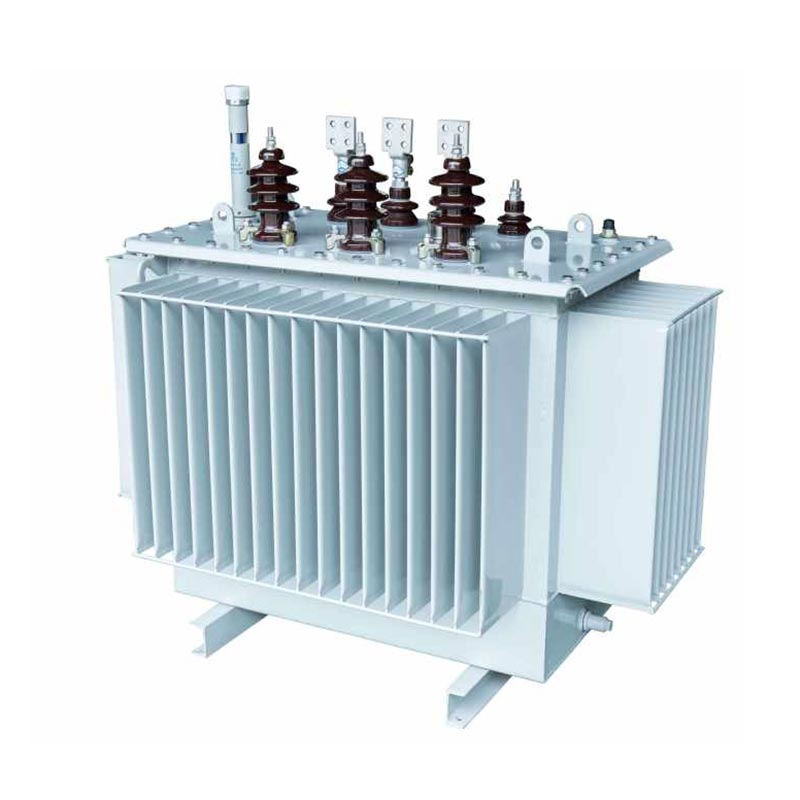

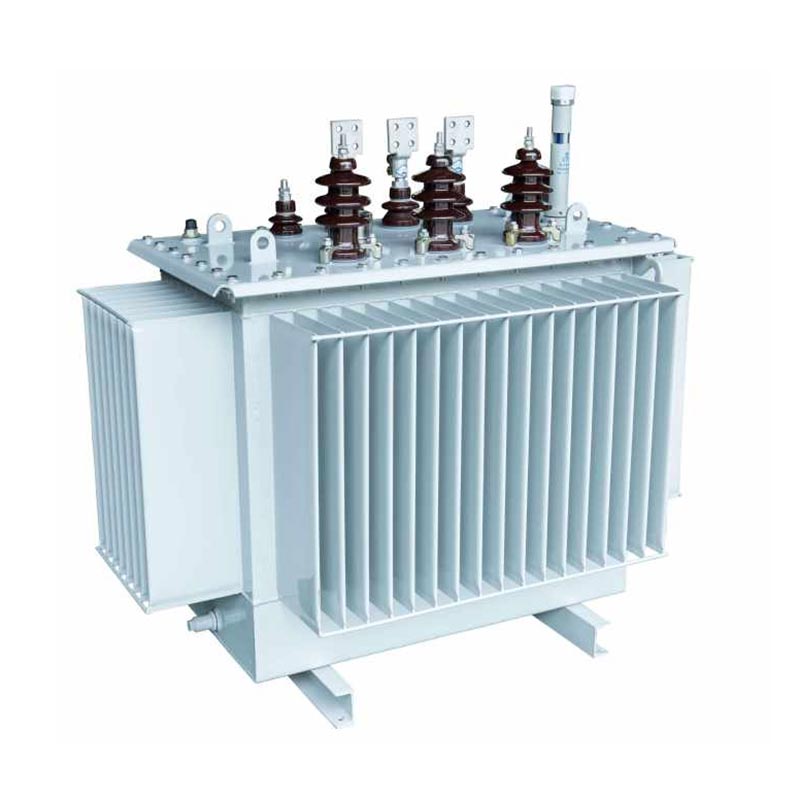

Transformator Distribusi Onan 3 Phase

Minangka produsen peralatan transmisi lan transformasi tenaga profesional ing China, USUNE duwe komitmen kanggo riset lan pangembangan lan produksi peralatan listrik kanthi kinerja dhuwur, hemat energi, lan ramah lingkungan. Transformer Distribusi Onan Fase 3 USUNE (ONAN) minangka trafo distribusi kinerja dhuwur generasi anyar, kanthi struktur sing cukup, kinerja sing apik banget, lan kualitas sing bisa dipercaya, kalebu tingkat voltase 10KV, 20KV, lan 36KV. Produk kasebut nggunakake teknologi inti tatu telung dimensi lan proses manufaktur presisi, kanthi efektif nyuda konsumsi energi lan gangguan, entuk keseimbangan telung fase, lan menehi kaluwihan hemat energi lan lingkungan. Iki ditrapake sacara wiyar kanggo transformasi kothak daya kutha lan deso, perusahaan industri lan pertambangan, gardu gabungan, lan gardu prefabrikasi, dadi pilihan pemasok sing dipercaya kanggo proyek distribusi tenaga global.

Kirim Pitakonan

Deskripsi Produk

Transformer Distribusi Onan Fase 3 USUNE (ONAN) dikembangake lan diproduksi kanthi mandiri dening USUNE, a produsen profesional nggabungake R&D, produksi, lan dodolan. Iki dirancang khusus kanggo daya kabutuhan distribusi wilayah kutha lan deso modern lan perusahaan industri lan pertambangan, ngrampungake masalah kayata efisiensi kurang, konsumsi energi dhuwur, lan stabilitas miskin trafo tradisional. Produk kasebut diprodhuksi ing pabrik standar USUNE, ngandelake sistem kontrol kualitas sing ketat kanggo mesthekake yen saben peralatan ketemu standar industri internasional lan bisa operate stabil ing macem-macem kahanan operasi atos.

Transformer Distribusi Onan 3 Phase nggunakake inti tatu telung dimensi kanthi segitiga segi telu padha. noto, mbusak kesenjangan online ing sirkuit Magnetik, asil ing windings tighter lan paling cendhak bisa dawa sirkuit magnetik telung fase. Area cross-sectional kolom inti meh bunder, ngoptimalake struktur sirkuit Magnetik, ngurangi konsumsi energi lan gangguan operasi, entuk imbangan telung phase, lan nyuda komponen harmonik katelu, mbikak dhasar kanggo sumber daya efisien lan stabil.

Produk iki cocog kanggo nganyarke kothak daya kutha lan deso lan skenario perusahaan industri lan pertambangan, lan bisa cocog karo gardu modular lan prefabrikasi, nyedhiyakake dhukungan sumber daya sing dipercaya. Minangka a supplier peralatan daya profesional, USUNE wis ekstensif R & D lan pengalaman Manufaktur lan bisa nyedhiyani solusi selaras miturut kabutuhan customer.

Fitur Produk Inti

1. Inti

Transformer Distribusi Onan 3 Phase nggunakake lembaran baja silikon sing berorientasi gandum kanthi kualitas apik. permeabilitas magnetik lan losses kurang; iku nggunakake mesin salib GEORG Jerman kanthi nglereni jahitan 45 ° kanggo mesthekake presisi inti lan nyuda bocor Magnetik; lembaran baja silikon dilipat dadi bunder multi-tataran salib-bagean, ngoptimalake sirkuit Magnetik, ngurangi gangguan lan konsumsi daya, lan nambah energi efisiensi.

2. Kumparan

Koil voltase dhuwur yaiku silinder, dene koil voltase kurang silinder utawa jinis foil, kanthi efektif nambah short-circuit lan resistance serangan kilat. Desain kumparan iku nyoto, karo sirkuit Magnetik seragam distribusi, nyuda overheating lokal, ndawakake umur layanan, lan njamin operasi stabil.

3. Tangki Minyak

Digawe saka piring baja cold-rolled presisi kualitas dhuwur, diprodhuksi nggunakake tangki minyak bergelombang GEORG Jerman lini produksi, njamin kekuatan struktural lan sealing. Lumahing ditutupi karo lapisan anti-karat, cocok kanggo lingkungan sing atos kayata tanduran petrokimia, nyukupi syarat perlindungan lingkungan. Ing struktur corrugated nggabungke boros panas lan daya adaptasi kanggo expansion termal lenga lan kontraksi, nalika ing desain nutup slows tuwa lenga lan ngluwihi gesang trafo.

4. Struktur Insulasi

Transformer Distribusi Onan 3 Phase nggunakake struktur insulasi Kelas A kanthi insulasi sing apik kinerja, saged nahan impact voltase dhuwur. Koil voltase dhuwur lan kurang disusun kanthi konsentris, lan jarak kumparan nggunakake lengen karton kanthi celah lenga cilik kanggo nambah kinerja insulasi, nyegah sirkuit cendhak, lan njamin operasi sing aman lan stabil.

Model produk

Transformator Distribusi Onan Fase 3 USUNE (ONAN) nyakup telung level tegangan: 10KV, 20KV, lan 36KV, rapat macem-macem kabutuhan distribusi daya. Bisa disesuaikan miturut beban nyata pelanggan, spesifikasi inti, lan skenario instalasi, nyediakake solusi fleksibel.

Jinis produk

3 Phase Onan Distribution Transformer

Keuntungan Ekonomi lan Konservasi Energi

1. Biaya Listrik (RMB/Taun) = [Los Tanpa Beban (kW) + Mundhut Beban (kW) × (Tingkat Beban Rata-rata)²] × 365 (Dina) × 24 (Jam) × Rega Listrik
2. Emisi CO2 = [Kehilangan Tanpa Beban (kW) + Mundhut Beban (kW) × (Tingkat Beban Rata-rata)²] × 365 (Dina) × 24 (Jam) × Emisi Faktor (kg-CO₂/kWh)

Prodhuk ora mbukak lan mundhut mundhut Ngartekno luwih murah tinimbang trafo tradisional, Ngartekno nyuda biaya listrik pangguna lan emisi CO2. Minangka produsen bosok ing China, USUNE netepi konsep ijo pembangunan, terus ngoptimalake desain produk, lan dipun promosiaken pembangunan sustainable saka industri daya.

Skenario Aplikasi

1. Nganyarke Grid Kutha lan Pedesaan: Ngapikake stabilitas lan efisiensi jaringan listrik, ngrampungake masalah sumber daya ora cukup lan konsumsi energi dhuwur.

2. Perusahaan Industri lan Pertambangan: Nyukupi kebutuhan kanggo sumber daya sing dhuwur, stabil, tahan atos lingkungan, lan njamin operasi peralatan produksi.

3. Substations Modular lan Prefabricated: Struktur kompak, instalasi lan pangopènan trep, ngurangi tanah wilayah lan biaya konstruksi.

Parameter teknis

10kV S11 seri telung fase trafo distribusi lenga kacemplungaken

Kapasitas nominal (kVA)	HV (kV)	Range tapping voltase dhuwur	LV (kV)	Klompok vektor	Rugi tanpa beban (kW)	mundhut beban (kW)	Arus tanpa beban (%)	Impedansi (%)	Total bobot (kg)	L × W × H (mm)	Pusat instalasi / bolongan instalasi (mm)
30	6 6.3 10 10.5 11	± 5% ± 2×2,5%	0.4	Yyn0 Dina11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xφ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40x400(50)4x019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4xφ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4xφ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4xφ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×φ19

Cathetan: Kanggo transfomer kanthi kapasitas 500 kVA lan ngisor, mundhut beban ing ndhuwur ramp ing tabel yaiku ditrapake kanggo ing Dyn11 grup sambungan, lan mundhut mbukak ngisor ramp ditrapake kanggo grup sambungan Yyn0.

10kV S13 seri telung fase ol-nyemplungaken trafo distribusi

Kapasitas nominal (kVA)	HV (kV)	Range tapping voltase dhuwur	LV (kV)	Klompok vektor	Rugi tanpa beban (kW)	mundhut beban (kW)	Arus tanpa beban (%)	Impedansi (%)	Total bobot (kg)	L × W × H (mm)	Pusat instalasi / bolongan instalasi (mm)
30	6 6.3 10 10.5 11	± 5% ± 2×2,5%	0.4	Yyn0 Dina11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4xφ14
50					100	910/870	1.6		430	1190×700×985	400×400/4xφ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4xφ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4xφ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4xφ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4xφ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4xφ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4xφ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4xφ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4xφ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4xφ19
800					700	7500	0.6		2375	1975×1060×1690	820x820/4xφ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×φ19
1250					970	12000	0.4		3110	2200×1260×1820	820x820/4xφ19
1600					1170	14500	0.4		3800	2260×1320×1890	820x820/4xφ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820x820/4xφ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×φ19

10kV S14 seri telung fase trafo distribusi lenga kacemplungaken

Kapasitas nominal (kVA)	HV (kV)	Range tapping voltase dhuwur	LV (kV)	Klompok vektor	Rugi tanpa beban (kW)	mundhut beban (kW)	Arus tanpa beban (%)	Impedansi (%)	Total bobot (kg)	L × W × H (mm)	Pusat instalasi / bolongan instalasi (mm)
30	6 6.3 10 10.5 11	± 5% ± 2×2,5%	0.4	Yyn0 Dina11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×φ19

Referensi Proyek

Cas-space Rocket Bukak Project

Cas-space Rocket Launch Project

Laporan Tes

Pitakonan

1. Apa sampeyan pabrik utawa perusahaan dagang?

Pabrik, kita bisa njamin rega cukup lan kompetitif.

2. Nalika aku bisa duwe rega?

Biasane kita ngutip sajrone 24 jam sawise nampa pitakon sampeyan.

3. Apa kita bisa nyithak logo lan jeneng perusahaan ing produk?

Ya, mesthi, kita nampa OEM.

4. Apa wektu timbal?

Wektu timbal gumantung saka jumlah sing dipesen, biasane ing 15-20 dina sawise nampa pembayaran.

5. Kepiye proses kontrol kualitas sampeyan?

Kabeh produk bakal dipriksa wiwit saka aksesoris, lan bakal ditindakake kanthi tes rutin sadurunge lunga pabrik kita.

6. Carane ngatasi masalah kualitas sawise dodolan?

Njupuk foto utawa video saka masalah kualitas lan ngirim kanggo kita mriksa lan konfirmasi, lan kita bakal nggawe a solusi wareg kanggo sampeyan ing 1-3 dina.

7. Apa wektu babar pisan?

12 sasi saka tanggal pangiriman.

8. Apa milih kita

● We are specialized ing lapangan kanggo luwih saka 14 taun, lan wis uga experienced R & D tim njupuk desain lan karya pembangunan kanggo saben project adhedhasar panjaluk khusus customer kang.
● Kita duwe prosedur QC sing ketat banget saka komponen nganti produk rampung.
● Periode produksi ajeg ing 15-20 dina.
● Kita duwe set lengkap laporan test kanggo produk.
● Solusi siji langkah kasedhiya.
