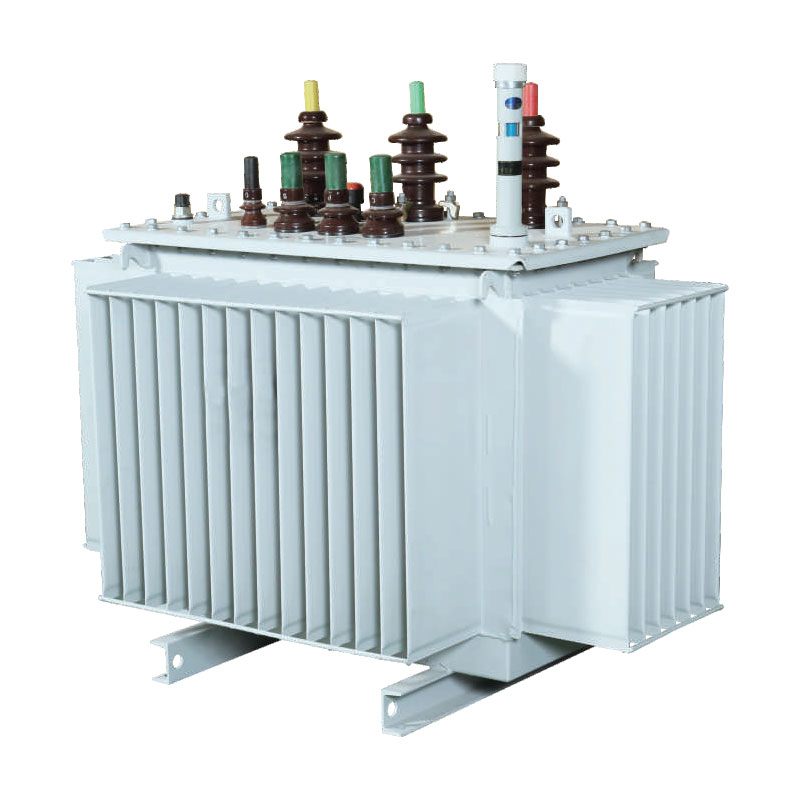

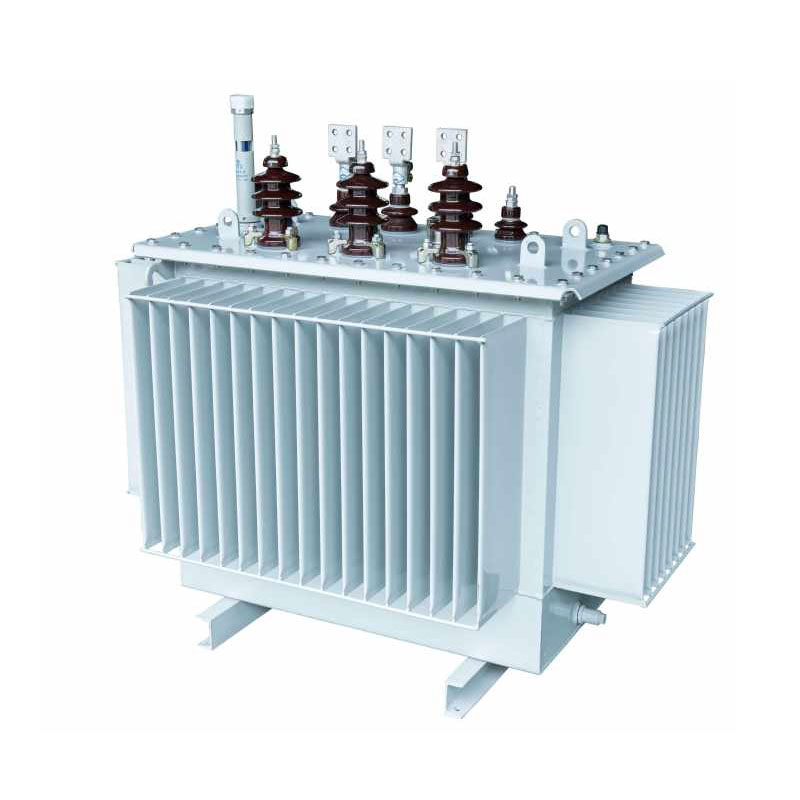

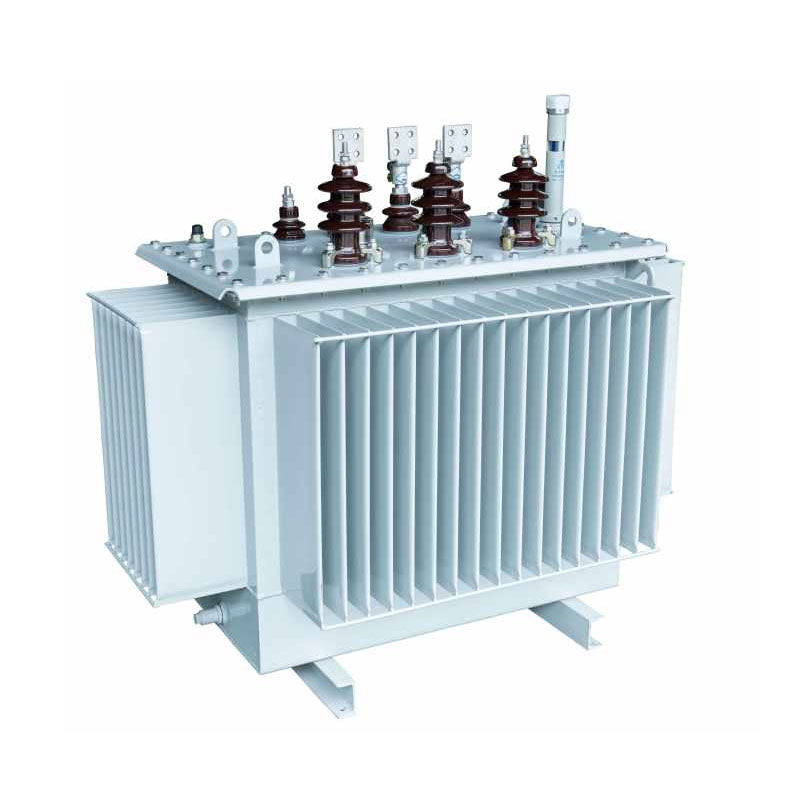

Transformator distribusi minyak Usune 1600kVA dioptimalake kanggo ngatasi masalah umum sing ditemokake ing tradisional. transformer, kayata mundhut dhuwur, swara gedhe banget, ora seimbang telung fase, lan daya adaptasi lingkungan miskin. Intine nggunakake tata letak tatu 3D mbentuk segi telu padha; sirkuit Magnetik punika gapless, karo telung witjaksono-dawa path Magnetik sing minimalake ing kadohan. Kolom inti salib-bagean nyedhaki wangun bunder, Ngartekno nambah efisiensi permeabilitas magnetik, kanthi dhasar nyuda kerugian tanpa beban lan gangguan operasi, entuk presisi imbangan telung fase, lan ngurangi interferensi harmonik.
Cocog kanggo aplikasi voltase 10kV, 20kV, lan 36kV, produk kasebut digawe kanthi presisi ing fasilitas standar. lan ngalami tes sing ketat lan komprehensif. Nampilake kinerja sing stabil, resistensi kakehan sing kuat, lan dhuwur safety operasional, dadi pilihan becik kanggo integrasi karo gardu prefabrikasi utawa modular lan pilihan solusi kanggo upgrade kothak pinter modern.
Inti nggunakake lembaran baja silikon sing berorientasi gandum kanthi permeabilitas dhuwur, diproses nggunakake West impor. Peralatan pemotong melintang Georg Jerman lan teknik splicing mulus 45 °. Lembaran baja silikon dibentuk dadi struktur salib bunder multi-langkah, ngilangi kesenjangan udara sirkuit magnetik lan nyuda losses flux bocor, mangkono èfèktif Mudhunake gangguan operasi lan konsumsi daya ora mbukak. Inti sakabèhé struktur kompak lan stabil karo resistance jenuh Magnetik dhuwur, njupuk long-term, peralatan Gamelan operasi.
Transformator distribusi lenga 1600kVA nggunakake desain belitan sing beda-beda: belitan voltase dhuwur. fitur struktur silinder, nalika nduwurke tumpukan voltase kurang ndhukung loro silinder lan foil-jinis. konfigurasi. Desain iki sacara signifikan nambah resistance peralatan kanggo sirkuit cendhak lan kilat serangan, nyegah deformasi coil utawa karusakan disebabake lonjakan saiki. Noto concentric saka dhuwur- lan kumparan kurang voltase ngoptimalake distribusi sirkuit Magnetik, mesthekake transmisi daya liyane seragam lan kanthi lengkap ningkatake efisiensi operasional sakabèhé.
Tangki kasebut digawe saka baja sing digulung kanthi tliti kanthi tliti kanthi nggunakake jalur produksi tank bergelombang khusus. Lumahing wis rampung karo lapisan anti-karat kelas petrokimia, menehi resistance jangka panjang kanggo lenga lan erosi kimia, dadi cocok kanggo macem-macem lingkungan industri atos. Struktur corrugated serves a tujuan dual: iku nggampangake boros panas efisien kanggo nyetabilke munggah suhu sak operasi full-load nalika uga nampung ekspansi termal lan kontraksi lenga trafo. Struktur sing disegel kanthi lengkap ngisolasi unit saka udhara, kalem tuwa saka lenga insulating lan sacara signifikan ngluwihi peralatan urip layanan.
Unit kasebut nggunakake sistem insulasi Kelas A, ditondoi kanthi kekuatan dielektrik sing dhuwur lan apik banget resistance suhu dhuwur. Kanthi kumparan dhuwur lan kurang voltase disusun concentrically, longkangan inter-coil nggunakake struktur komposit - nggabungake lapisan tabung kertas kanthi celah lenga cilik - kanggo ngoptimalake internal tata letak jampel lan ngilangi jampel "zona mati." Iki èfèktif nambah voltase tahan kemampuan lan stabilitas insulasi, nyegah risak dielektrik lan discharge bentet, saéngga njamin aman lan dipercaya operasi long-term.
Transformator distribusi lenga Usune 1600kVA nawakake kinerja hemat energi sing luar biasa, kanthi nyata nyuda biaya listrik taunan lan emisi karbon kanggo pangguna. Rumus inti ing ngisor iki ngidini kanggo ngitung kanthi tepat nilai operasional peralatan:
1. Rumus Biaya Listrik Tahunan: Biaya Tahunan (CNY/taun) = [Rungit Tanpa Beban (kW) + Rugi Muatan (kW) × (Faktor Beban Rata-rata)²] × 365 dina × 24 jam × Rega Listrik
2. Formula Emisi Karbon: Emisi CO₂ Tahunan = [Kehilangan Tanpa Beban (kW) + Mundhut Beban (kW) × (Faktor Beban Rata-rata)²] × 365 dina × 24 jam × Faktor Emisi Karbon (kg-CO₂/kWh)
Dibandhingake karo trafo tradisional kanthi spesifikasi sing padha, produk iki nduweni kerugian tanpa beban lan beban sing luwih murah. Ing kahanan operasi industri sing khas kanthi faktor beban rata-rata 60%, unit iki entuk penghematan listrik sing signifikan, kanthi langsung nyuda biaya energi perusahaan lan ngedhunake emisi karbon. Selaras karo syarat kabijakan "Dual Carbon", nggawe nilai ekonomi lan lingkungan kanggo pangguna.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Cathetan: Kanggo transfomer kanthi kapasitas 500 kVA lan ngisor, mundhut beban ing ndhuwur ramp ing tabel yaiku ditrapake kanggo ing Dyn11 grup sambungan, lan mundhut mbukak ngisor ramp ditrapake kanggo grup sambungan Yyn0.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820x820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820x820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820x820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820x820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Minangka pemasok peralatan tenaga profesional lan dipercaya, transformator distribusi minyak 1600kVA 10kV Usune yaiku kasil disebarake ing proyek renovasi kothak kutha-desa ing Kutha Donghai, Lufeng, Guangdong. Panginstalan kanthi efektif ngrampungake masalah lokal babagan kapasitas daya sing ora cukup lan pasokan sing ora stabil.
Sadurunge upgrade, peralatan distribusi tradisional wilayah kurang kapasitas cekap; ing mangsa panas puncak Panjaluk, masalah kayata penurunan voltase lan lelungan sing disebabake kakehan, umume nyebabake listrik omah. panggunaan lan operasi perusahaan cilik lan mikro. Ing taun 2026, biro pasokan listrik lokal miwiti upgrade jaringan proyek. Sawise mbandhingake multi-dimensi kinerja produk, kemampuan ngirit energi, lan operasional stabilitas, padha milih trafo distribusi lenga-efficiency dhuwur Usune kang.
Proyek kasebut nggunakake model instalasi gardu prefabrikasi. Sawise ditugasake, peralatan-dicirikan dening mundhut kurang, gangguan kurang, lan imbangan telung fase banget-efektif ngilangi bottlenecks sumber daya wilayah kang. Unit kasebut beroperasi kanthi stabil ing kahanan musim panas kanthi suhu dhuwur, tanpa gangguan utawa harmonik sing ora normal gangguan. Data sing diukur nuduhake yen kerugian peralatan luwih murah tinimbang patemon trafo standar pathokan nasional; biaya listrik kothak taunan dropped dening liwat 18%, diiringi abang ing emisi karbon. Pasokan listrik sing stabil iki njamin listrik sing dipercaya kanggo warga lan produksi terus kanggo pangolahan lokal perusahaan, madegaken project minangka pathokan kanggo renovations kothak hemat energi ing Guangdong wétan.
Lini produk nyakup tingkat voltase 10kV, 20kV, lan 36kV, menehi daya adaptasi sing luar biasa. Iku utamané digunakake kanggo nganyarke kothak kutha-desa, distribusi daya kanggo perusahaan industri lan pertambangan, lan penyebaran ing lingkungan industri sing atos kayata pabrik kimia lan pangolahan panganan. Iku kompatibel karo prefabricated enclosures lan gardu gabungan, lan nyukupi kabutuhan sumber daya dhuwur saka skenario kayata teknik terowongan proyek lan komplek komersial gedhe.
Dibandhingake karo trafo tradisional kanthi kapasitas sing padha, produk iki nawakake papat kaluwihan utama: pisanan, 3D desain inti tatu karo sirkuit Magnetik gapless asil ing losses ngisor lan suda gangguan; kapindho, optimized struktur kumparan lan jampel nyedhiyani resistance short-circuit unggul lan safety operasional meningkat; katelu, ing industri-bahan, karat-tahan tank lenga corrugated cocok kanggo kahanan operasi atos lan njamin a urip layanan maneh; lan papat, pas telung phase wawas suppresses katelu-order harmonics, mesthekake liyane kualitas sumber daya stabil.
Peralatan kasebut nduweni struktur tangki minyak sing disegel kanthi lengkap sing ngisolasi unit kasebut saka udara, saengga bisa nundha tuwa. saka lenga insulating lan mbisakake urip layanan luwih saka 20 taun. Kanthi desain diwasa, dipercaya lan banget tingkat Gagal kurang, unit ora mbutuhake pangopènan Kerep-mung mriksa mesti saka tingkat lenga lan operasi rame dibutuhake. Dibandhingake karo trafo tradisional, nyuda biaya tenaga kerja lan materi sing digandhengake kanthi operasi lan pangopènan, nawakake efektifitas biaya sing unggul ing kabeh siklus urip.
