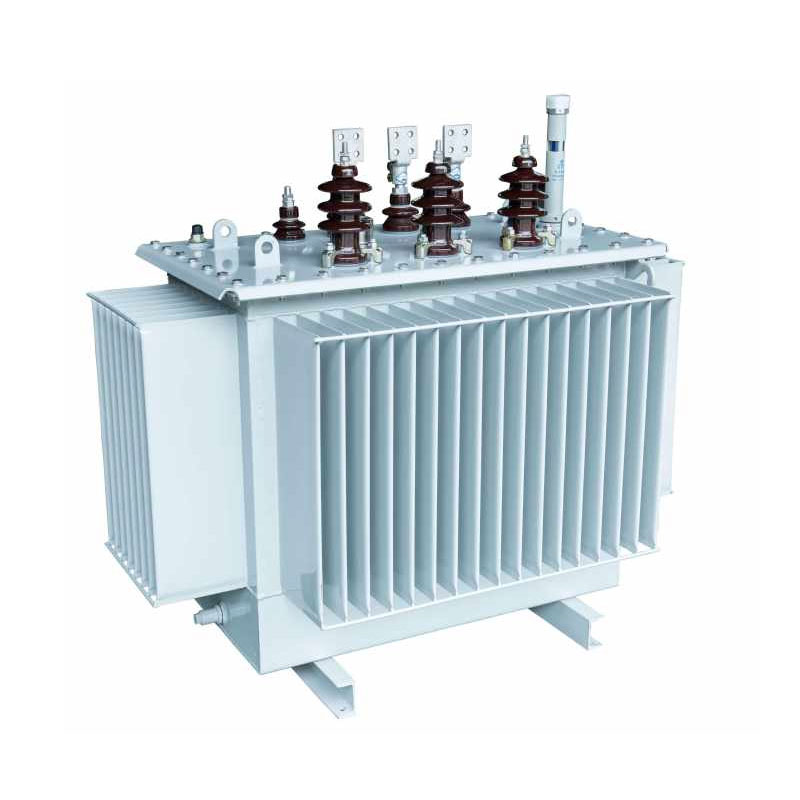

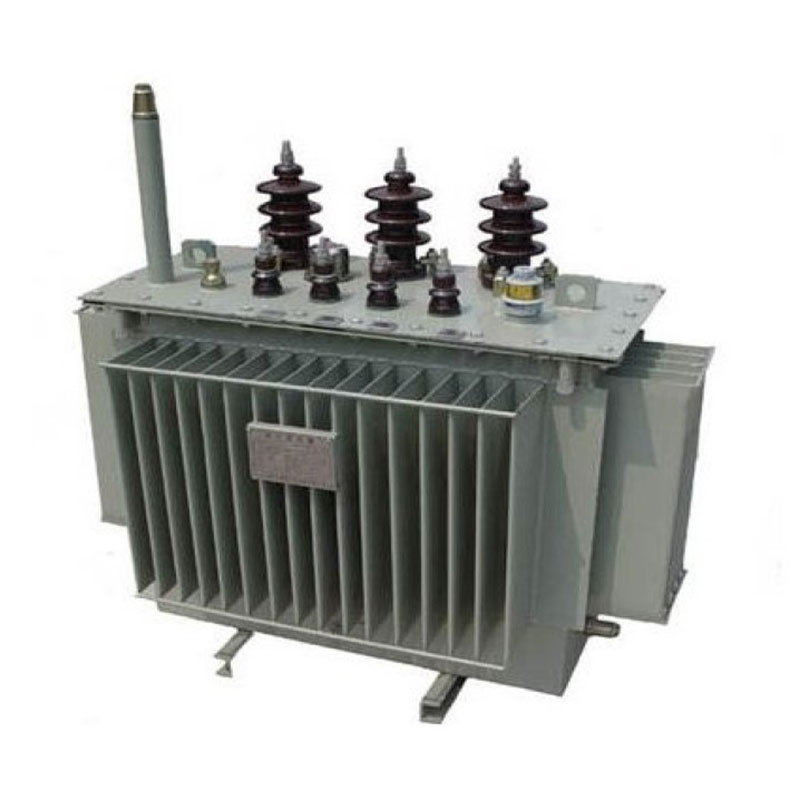

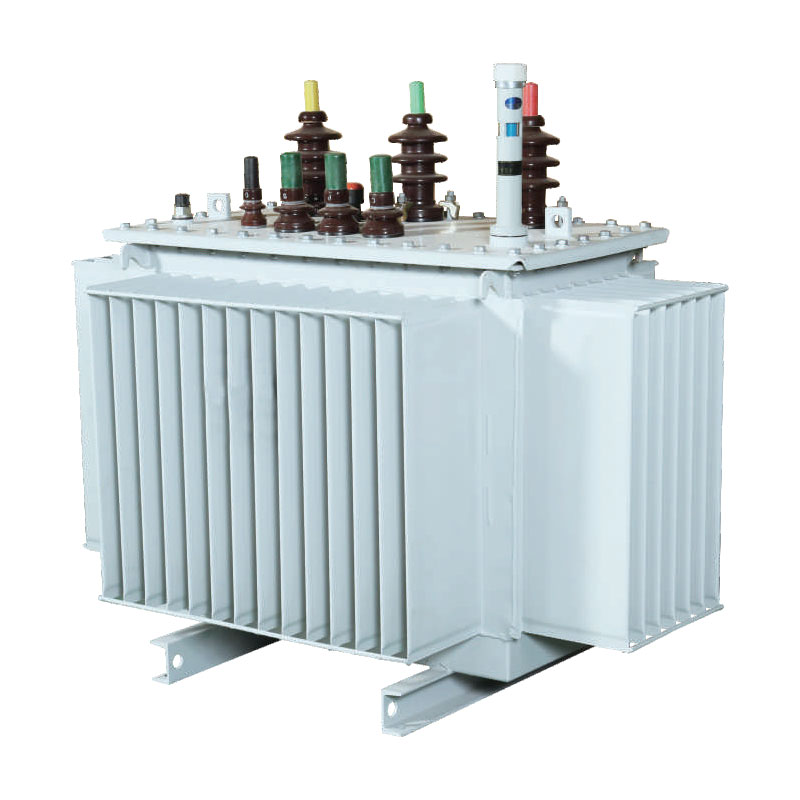

630kVA lenga nyemplungaken dhewe trafo digawe adhem makili generasi anyar saka distribusi kinerja dhuwur. trafo. Inti nggunakake desain tatu 3D adhedhasar konfigurasi segi telu equilateral, njamin sing paling cendhak. lan jalur magnetik dawane padha kanggo kabeh telung fase kanthi kesenjangan udara nol, dene bagean silang kolom inti kira-kira bunder. Dibandhingake karo peralatan tradisional, kanthi efektif nyuda kerugian lan gangguan, entuk presisi imbangan telung phase, suppresses harmonics katelu, lan nawakake kinerja electrical Ngartekno optimized.
Ndhukung level voltase 10kV, 20kV, lan 36kV, unit kasebut nggunakake metode pendinginan mandiri sing dicelup lenga sing ora mbutuhake peralatan cooling external, njupuk operasi gampang lan pangopènan uga daya adaptasi kuwat kanggo macem-macem karya kahanan. Iki digunakake kanthi wiyar ing kothak kutha lan deso, perusahaan industri lan pertambangan, lan gardu terintegrasi aplikasi. Didhukung dening rantai pasokan sing diwasa, Usune - pemasok peralatan listrik sing dipercaya - nyedhiyakake standar, produk kualitas lan layanan dhukungan lengkap kanggo pelanggan global.
Inti digawe saka lembaran baja silikon berorientasi gandum kanthi permeabilitas dhuwur, diproses nggunakake GEORG sing diimpor. peralatan salib-nglereni lan tèknik splicing mulus 45 ° kanggo ngilangi kesenjangan udara sirkuit magnetik. Ing sheets sing kawangun menyang multi-langkah bunder salib-bagean, Ngartekno nyuda rikuh Magnetik, ora-munggah losses, lan gangguan operasi. Desain iki ngrampungake masalah umum kanggo trafo tradisional-kayata telung fase ora seimbang lan kerugian sing dhuwur - mula njamin operasi konsumsi sing kurang lan jangka panjang.
Penggulungan voltase dhuwur nggunakake struktur silinder, dene belitan voltase rendah nawakake pilihan antarane silinder lan foil konfigurasi kanggo cocog kahanan operasi tartamtu. Desain iki ngoptimalake fluks magnetik distribusi, èfèktif nambah resistance peralatan kanggo short-circuit lan lonjakan kilat nalika nyegah overheating lokal. Iki njamin stabilitas operasional sing unggul lan resistensi gangguan, nggawe cocok kanggo lingkungan sing kompleks kayata situs industri lan jaringan listrik ruangan.
Tank kasebut digawe saka baja sing digulung kanthi presisi kanthi nggunakake jalur produksi tank corrugated khusus lan fitur lapisan lumahing anti-karat, mbisakake kanggo tahan kahanan atos kayata cahya lenga lan korosi kimia. Desain corrugated nggabungake boros panas sing efisien karo deformasi adaptif kapabilitas; iku accommodates expansion termal lan kontraksi lenga insulating, njogo online lengkap segel kanggo retard tuwa lenga, lan Ngartekno ngluwihi umur layanan peralatan kang.
Transformator pendinginan lenga 630kVA nggunakake struktur insulasi Kelas A kanthi konsentris dhuwur lan windings kurang voltase. Insulasi inter-coil nggunakake desain komposit - nggabungake lengen karton kanthi ukuran cilik kesenjangan lenga-kanggo mesthekake kekuatan dielektrik dhuwur lan kinerja sealing banget. Desain iki kanthi efektif nyuda risiko safety kayata bocor, short-circuit, lan gangguan insulasi, ndhukung operasi terus-terusan 24 jam, lan tundhuk karo standar safety daya nasional.
Transformator pendinginan lenga 630kVA nawakake kemampuan hemat energi lan pengurangan karbon sing luar biasa. Rumus standar ngidini pitungan sing tepat biaya listrik taunan lan emisi karbon, nyedhiyakake dhukungan data-driven kanggo nganyarke efisiensi energi perusahaan lan manajemen biaya. Rumus inti kaya ing ngisor iki:
1. Rumus biaya listrik tahunan: Biaya Listrik Tahunan (CNY/taun) = [Los Tanpa Beban (kW) + Mundhut Beban (kW) × (Rata-rata
Faktor Beban)²] × 365 × 24 × Rega Listrik
2. Rumus emisi CO₂ Tahunan: Emisi Karbon Tahunan (kg) = [Kehilangan Tanpa Beban (kW) + Mundhut Beban (kW) × (Beban Rata-rata
Faktor)²] × 365 × 24 × Faktor Emisi Karbon (kg-CO₂/kWh)
Dibandhingake karo trafo tradisional sing wis lawas, produk iki nduweni kerugian tanpa beban lan beban sing luwih murah nyuda biaya listrik lan emisi karbon selaras karo kabijakan upgrade daya ijo. Nawakake dhuwur efektifitas biaya kanggo operasi jangka panjang lan wektu mbayar maneh sing cendhak, menehi nilai ekonomi lan lingkungan.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Cathetan: Kanggo transfomer kanthi kapasitas 500 kVA lan ngisor, mundhut beban ing ndhuwur ramp ing tabel yaiku ditrapake kanggo ing Dyn11 grup sambungan, lan mundhut mbukak ngisor ramp ditrapake kanggo grup sambungan Yyn0.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820x820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820x820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820x820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820x820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Ing proyek upgrade kothak deso ing Zhejiang, outdated, peralatan dhuwur-mundhut diganti ing kelompok. Ngalamat masalah kayata fluktuasi beban sing signifikan, ketidakseimbangan telung fase, lan harmonik sing berlebihan, iki produk - nggunakake kaluwihan inti tatu 3D kanggo stabilisasi voltase lan keseimbangan - kanthi dhasar apik kualitas sumber daya. Pangukuran lapangan nuduhake pangurangan luwih saka 30% ing kerugian tanpa beban saben unit lan penurunan 40% tingkat kegagalan sumber daya kanggo wilayah distribusi. Unit kasebut cocog kanggo operasi deso sing kompleks kahanan, nggampangake upgrade kothak hemat energi.
Stasiun pangisi daya truk tugas berat ing Suzhou masang sawetara unit model trafo iki kanggo ndhukung operasi nglibatno asring miwiti / mandeg tumpukan daya lan owah-owahan mbukak dadakan. Kanthi panas banget kinerja boros (cooling mandiri lenga), trafo njaga koil sing stabil lan bisa dikontrol suhu sak operasi full-load tanpa overheating related trip. Iki njamin 24 jam tanpa gangguan operasi stasiun, èfèktif ngurangi biaya gadhah pangopènan lan downtime.
Prodhuk ndhukung kabeh peringkat voltase dhuwur (10kV, 20kV, lan 36kV) lan cocok kanggo aplikasi. kayata upgrade kothak kutha lan deso, distribusi daya industri lan pertambangan, stasiun pangisian daya, lan gardu prefabrikasi utawa modular. Nduwe desain pendinginan mandiri tanpa kipas, sing dicelupake lenga sing cocog kanggo ruangan ruangan instalasi; iku tahan kanggo extremes suhu, bledug, lan karat entheng, nawakake daya adaptasi ngédap kanggo macem-macem kahanan operasi.
Fitur hemat energi inti produk yaiku struktur inti tatu tanpa celah 3D, sing nyuda magnetik kanthi signifikan. sirkuit, ora mbukak, lan losses mbukak, nalika èfèktif ngurangi losses selaras lan panas-related. Ing standar kahanan operasi, nyuda konsumsi energi sakabèhé dening 20% -30% dibandhingake peralatan conventional saka kapasitas padha. Iki ndadékaké kanggo tabungan pinunjul ing biaya listrik taunan lan suda emisi karbon, aligning kanthi kabijakan energi ijo lan menehi keuntungan ekonomi jangka panjang sing luar biasa.
Peralatan kasebut nggunakake tangki minyak bergelombang sing diisolasi udara lan bahan insulasi anti-karat Kelas A, sing Ngartekno retard tuwa saka lenga lan unit dhewe, asil ing urip layanan maneh saka standar trafo. Iki nduweni tingkat kegagalan sing sithik lan resistensi sing kuat kanggo guncangan lan gangguan. pangopènan rutin mung mbutuhake mriksa periodik tingkat lenga lan status insulasi, nggawe O&M prasaja lan biaya-efektif-ideal kanggo skenario sing mbutuhake operasi jangka panjang tanpa gangguan.
