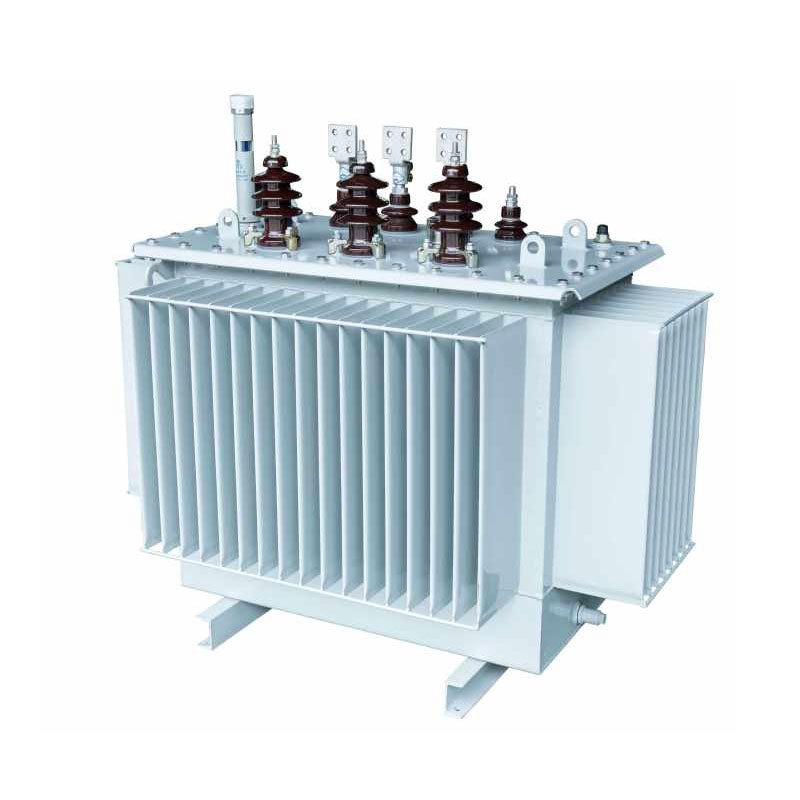

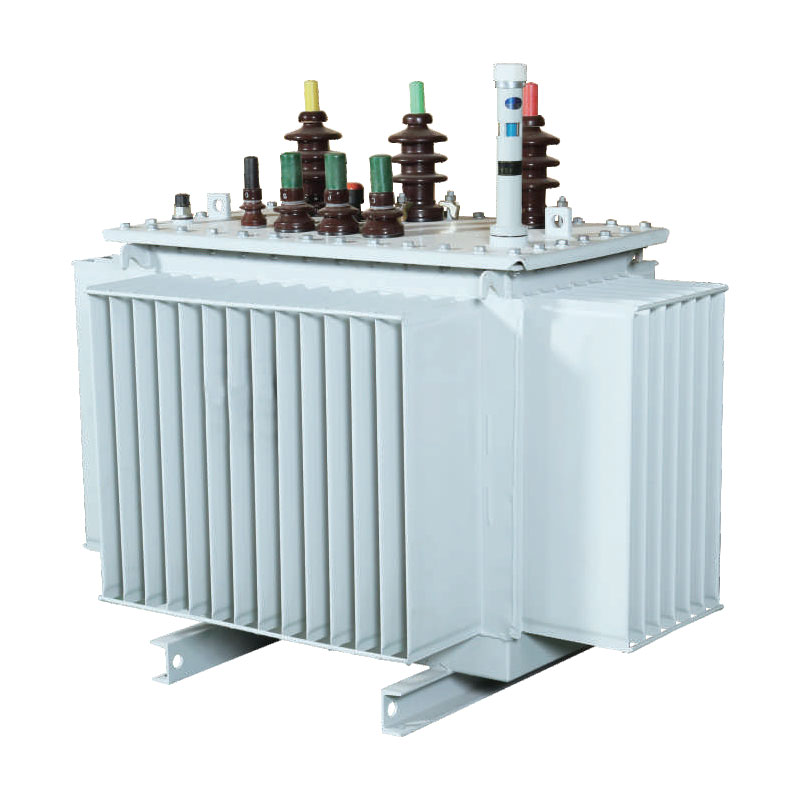

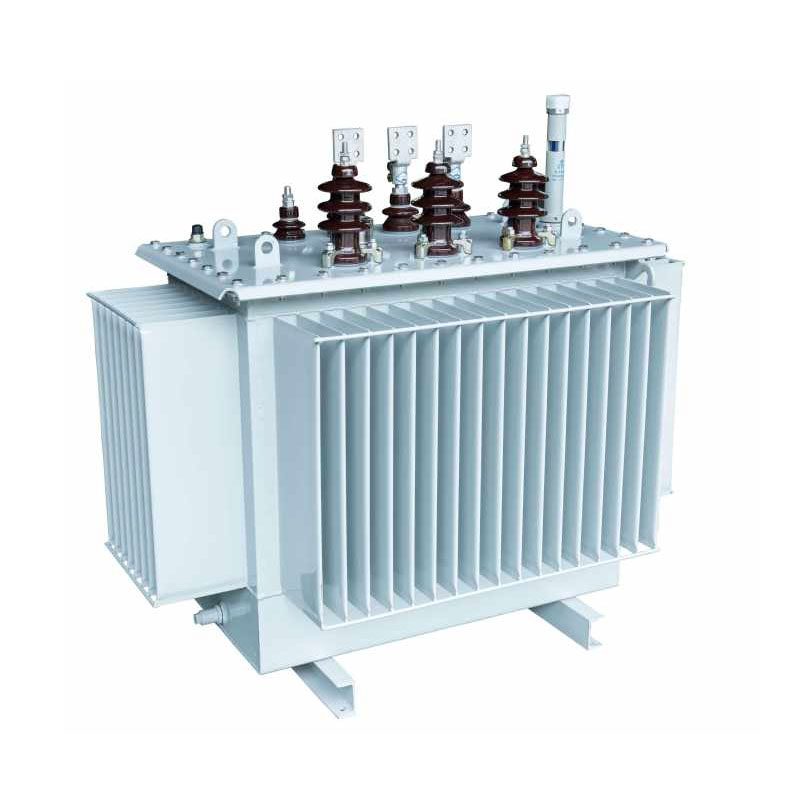

Dioptimalake kanggo aplikasi distribusi voltase medium 10kV, 20kV, lan 36kV, Distribusi celup cairan Usune 2500kVA trafo beda karo model inti tumpuk tradisional kanthi nggunakake struktur inti tatu 3D segi telu sing padha, nyebabake sistem sirkuit magnetik sing luwih efisien. Desain tekan sirkuit Magnetik gapless karo witjaksono lan dawa dalan minimal ing kabeh telung fase, kanthi signifikan nyuda kerugian tanpa beban lan gangguan operasi nalika njamin imbangan telung phase tliti dhuwur lan dipatèni harmonik katelu. Digabungake karo insulasi sing dicelupake lenga diwasa teknologi lan desain anti-karat industri-bahan, trafo adaptasi kanggo kahanan operasi Komplek lan kanthi nyukupi syarat standarisasi jaringan cerdas modern.
Diprodhuksi lan diuji kanthi ketat karo standar industri, trafo iki cocok kanggo nganyarke kothak ing wilayah kutha lan deso uga sumber daya kanggo perusahaan industri lan pertambangan. Padha nggabungake seamlessly karo trafo gabungan lan gardu prefabrikasi, nawakake versatility aplikasi kuwat lan operasional dhuwur stabilitas.
Inti nggunakake lembaran baja silikon berorientasi gandum sing dhuwur-permeabilitas, kurang histeresis. Iki minangka potongan presisi nggunakake peralatan salib GEORG Jerman lan dirakit liwat proses gabungan lancar 45°. Lembar ditumpuk kanggo mbentuk multi-langkah circular cross-bagean, rampung mbusak Magnetik bocor lan longkangan online longkangan. Iki èfèktif nyuda konsumsi daya ora mbukak lan gangguan operasi, mesthekake stabilitas sirkuit Magnetik long-term lan kinerja konsisten.
Transformator distribusi cairan 2500kVA duwe konfigurasi kumparan sing beda: voltase dhuwur kumparan nggunakake struktur silinder, nalika kumparan voltase kurang nawakake pilihan antarane silinder lan foil-jinis. struktur. Desain iki kanthi signifikan nambah resistensi peralatan kanggo impact sirkuit cendhak lan mekanik stabilitas, èfèktif nyegah ewah-ewahan bentuk coil utawa karusakan disebabake sirkuit cendhak kothak dadakan. Kajaba iku, iku ngoptimalake distribusi medan magnet, njamin operasi sirkuit magnetik sing luwih efisien lan daya sakabèhé sing luwih dhuwur efisiensi transmisi.
Tangki kasebut digawe saka lembaran baja cold-rolled presisi dhuwur, digawe ing corrugated GEORG khusus. lini produksi tank. Lumahing wis rampung karo lapisan anti-karat petrokimia sing tahan lenga, kimia, lan oksidasi, dadi cocok kanggo lingkungan industri atos lan kahanan operasi ruangan. Ing struktur corrugated menehi boros panas efisien nalika accommodating expansion termal lan kontraksi lenga insulasi sajrone operasi. A desain kanthi nutup isolasi unit saka udhara, Ngartekno kalem ing tuwa saka lenga insulating lan ndawakake umur layanan sakabèhé peralatan.
Peralatan kasebut nggunakake sistem insulasi Kelas A kanthi susunan coil voltase dhuwur lan kurang konsentris; ing longkangan inter-coil ngompliti struktur nggabungke lengen karton karo alangan longkangan lenga cilik. Iki lapisan desain jampel roto-roto mbagekke kaku medan listrik lan nambah kekuatan jampel sakabèhé, èfèktif nyegah kerusakan insulasi lan kesalahan discharge, saéngga njamin operasi sing aman lan jangka panjang ing loro-lorone lan kondisi beban sebagean.
Transformator distribusi cairan sing dicelupake Usune 2500kVA nawakake kaluwihan hemat energi sing signifikan, kanthi efektif nyuda biaya operasional lan emisi karbon kanggo perusahaan. Rumus pitungan keuntungan inti ing ngisor iki ngidini kanggo kuantifikasi sing tepat saka nilai ekonomi lan lingkungan:
1. Rumus Biaya Listrik Tahunan: Biaya Listrik Tahunan (CNY/taun) = [Kehilangan Tanpa Beban (kW) + Mundhut Beban (kW) × (Rata-rata
Faktor Beban)²] × 365 dina × 24 jam × Rega Listrik
2. Formula Emisi Karbon: Emisi CO₂ Tahunan = [Los Tanpa Beban (kW) + Mundhut Beban (kW) × (Faktor Beban Rata-rata)²] × 365
dina × 24 jam × Faktor Emisi Karbon (kg-CO₂/kWh)
Dibandhingake karo trafo tradisional kanthi kapasitas sing padha, produk iki nduweni kerugian tanpa beban lan beban sing luwih murah. Operasi jangka panjang terus-terusan nyuda biaya listrik lan nyuda emisi karbon, selaras karo "Karbon Ganda" kabijakan lan standar produksi ijo perusahaan nalika menehi keuntungan ekonomi lan lingkungan sing luar biasa.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Cathetan: Kanggo transfomer kanthi kapasitas 500 kVA lan ngisor, mundhut beban ing ndhuwur ramp ing tabel yaiku ditrapake kanggo ing Dyn11 grup sambungan, lan mundhut mbukak ngisor ramp ditrapake kanggo grup sambungan Yyn0.
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820x820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820x820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820x820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820x820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Kapasitas nominal (kVA) | HV (kV) | Range tapping voltase dhuwur | LV (kV) | Klompok vektor | No-mundhut beban (kW) | mundhut beban (kW) | Arus tanpa beban (%) | Impedansi (%) | Total bobot (kg) | L × W × H (mm) | Pusat instalasi / bolongan instalasi (mm) |
| 30 |
6 6.3 10 10.5 11 |
± 5% ± 2×2,5% |
0.4 | Yyn0 Dina11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Ing taun 2025, wolung transformator distribusi cairan 2500kVA 10kV Usune kasil dipasang ing kunci. proyek renovasi kothak kutha-desa ing Shouguang, Shandong. Unit kasebut nyedhiyakake daya kanggo omah kaca pertanian modern, taman industri, lan wilayah pemukiman - aplikasi sing mbutuhake standar sing ketat kanggo stabilitas peralatan, energi. efisiensi, lan adaptasi lingkungan.
Sawise komisioning, unit gardu prefabrikasi beroperasi kanthi stabil ing saindhenging taun tanpa gagal. Kebisingan operasi sing diukur tetep ing ngisor 55dB, ketidakseimbangan telung fase kurang saka 1%, lan penindasan harmonik katelu kinerja apik banget. Dibandhingake karo trafo warisan sing diganti, proyek kasebut entuk pengurangan 17,8% ing total losses lan disimpen liwat CNY 260.000 ing biaya listrik taunan. Desain tank sing disegel kanthi lengkap ngilangi masalah related kanggo insulating lenga tuwa lan bocor; kinerja taunan nul-gagal kanthi validates stabilitas produk lan kaluwihan hemat energi ing lingkungan kothak kutha-desa.
Lini produk nyakup tingkat voltase medium 10kV, 20kV, lan 36kV, saengga cocog kanggo kothak kutha-desa. renovasi, perusahaan industri lan pertambangan, taman komersial, lan skenario pasokan listrik omah. Optimizations specialized wis dipun ginakaken kanggo trafo gabungan lan gardu prefabrikasi, mbisakake kanggo nyukupi syarat instalasi lan operasional kanggo lingkungan ruangan, kahanan industri sing atos, lan situs distribusi kutha kompak.
Ana telung kaluwihan inti: Kaping pisanan, nggunakake struktur inti tatu telung dimensi tanpa celah, sing nyebabake losses ngisor lan gangguan, uga sumber daya telung phase luwih imbang lan stabil. Kapindho, coil optimized lan struktur tank nyedhiyani short-circuit unggul lan resistance karat, anjog kanggo tingkat Gagal peralatan ngisor. Katelu, desain terisolasi udhara sing disegel kanthi lengkap, nyuda penuaan minyak insulasi, nambah umur layanan kanthi luwih 20% dibandhingake karo peralatan tradisional lan nyuda biaya operasi lan pangopènan jangka panjang.
Prodhuk nyilikake losses operasi ing sumber liwat sirkuit Magnetik optimized lan desain struktural; Ora ana beban lan kerugian beban sing diukur ngluwihi peralatan tradisional sing cocog karo standar nasional. Adhedhasar konsumsi energi standar lan rumus emisi karbon, operasi long-term terus-terusan sudo listrik biaya kanggo perusahaan. Salajengipun, mundhut energi suda langsung nyuda emisi karbon ing sisih sumber daya, nggampangake upgrade ijo, kurang karbon kanggo proyek kothak lan perusahaan manufaktur, saéngga ngirim loro-lorone nilai ekonomi lan lingkungan.
