Sistem distribusi voltase medium dumunung ing antarane kothak transmisi lan pangguna pungkasan. Makaryakke ing voltase saka 3 kV kanggo 40,5 kV lan nggawa daya sing feed pabrik, bangunan komersial, lan tetanggan omah. Nalika ana kesalahan ing sistem iki, arus gangguan bisa nganti puluhan ewu ampere. Piranti sing ngganggu arus iki yaikuPemutus Sirkuit Vakum Tegangan Tinggi njero ruangan. Ora kaya pemutus lenga utawa SF6, pemutus sirkuit vakum nggunakake interrupter vakum sing disegel kanggo mateni busur. Desain iki nawakake operasi tanpa pangopènan, umur mekanik sing dawa, lan dimensi kompak, dadi pilihan sing dominan kanggo switchgear voltase medium njero ruangan. Kanggo manajer pengadaan, ngerti kepiye pemutus sirkuit vakum nglindhungi sistem distribusi penting kanggo nemtokake peralatan sing tepat.
Pandhuan iki ditulis kanggo para panuku sing tanggung jawab kanggo sumber Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan kanggo sistem distribusi voltase medium. Kita bakal nerangake mekanisme proteksi, peran interrupter vakum, mekanisme operasi, koordinasi karo relay protèktif, lan kritéria kanggo milih supplier. Kita uga bakal nyedhiyakake paramèter produk sing rinci saka pabrik kita ing Zhejiang Usune Electric Co., Ltd. Apa sampeyan mbangun gardu anyar, nganyarke lineup switchgear sing ana, utawa sumber pemutus panggantos, pandhuan iki bakal mbantu sampeyan nggawe keputusan sing ngerti sing njamin keamanan lan linuwih sistem distribusi sampeyan.
Pemutus Sirkuit Vakum Tegangan Tinggi Indoor nindakake telung fungsi penting ing sistem distribusi voltase medium. Kaping pisanan, iki nggawa arus beban normal kanthi terus-terusan tanpa kerugian utawa panas sing signifikan. Kapindho, interrupts arus fault nalika short circuit utawa lemah fault occurs, ngisolasi bagean faulted saka liyane saka sistem. Katelu, nyedhiyakake sarana ngoper sirkuit kanggo pangopènan, transfer beban, utawa konfigurasi ulang sistem. Fungsi kasebut bisa uga katon gampang, nanging ditindakake ing kahanan sing angel. Pemutus kudu ngganggu arus gangguan sing bisa nganti 40 kA ing voltase nganti 40,5 kV. Iki kudu ditindakake sajrone 50 nganti 80 milidetik, sadurunge kesalahan bisa nyebabake karusakan sing nyebar. Lan kudu operate andal sawise ewu operasi. Tabel ing ngisor iki ngringkes fungsi breaker ing sistem distribusi.
| Fungsi | Katrangan | Keuntungan kanggo Sistem Distribusi |
| Ngangkut Arus Terus | Nindakake arus beban normal tanpa mundhut sing signifikan | Njamin pangiriman daya efisien |
| Gangguan Saiki Fault | Interrupts short-circuit lan lemah faults | Nyegah panyebaran fault lan karusakan peralatan |
| Ngalih kanggo Maintenance | Nyedhiyakake sarana kanggo ngisolasi sirkuit | Mbisakake pangopènan aman lan nyuda downtime |
| Konfigurasi Sistem | Ngidini sirkuit diuripake utawa metu | Nyedhiyakake keluwesan operasional kanggo kothak |
| Isolasi kaluputan | Matesi impact saka fault kanggo bagean sing kena pengaruh | Ngreksa sumber daya kanggo bagean sehat |
IngZhejiang Usune Electric Co., Ltd.,pabrik kita ngasilake Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan kanggo sistem distribusi voltase medium kanthi voltase saka 12 kV nganti 40,5 kV. Kita ngrancang pemutus kanggo nyukupi syarat-syarat saiki lan saklar sing paling nuntut. Tim teknik kita nggarap utilitas lan kontraktor EPC kanggo nemtokake pemutus sing tepat kanggo saben aplikasi distribusi.
Interrupter vakum minangka jantung Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan. Iki minangka amplop keramik utawa kaca sing disegel sing ngemot sepasang kontak ing lingkungan vakum sing dhuwur. Nalika kontak misahake kanggo ngganggu fault, wangun busur. Ing vakum, busur ora discharge gas kaya ing udhara utawa SF6. Nanging, iku busur uap logam sing ditanggung dening penguapan bahan kontak. The interrupter vakum extinguishes busur kanthi cepet condensing uap logam bali menyang lumahing kontak lan tameng lingkungan. Lingkungan vakum uga nyedhiyakake kekuatan dielektrik sing dhuwur banget, sing nyegah busur supaya ora mandheg sawise dipateni. Tabel ing ngisor iki ngringkes proses kepunahan busur ing interrupter vakum.
| panggung | Apa mengkono | asil |
| Kontak Separation | Bagian kontak, wangun busur | Arus fault terus mili |
| Arc Uap Logam | Arc Burns ing uap logam saka kontak | Arc tetep nganti nol saiki |
| Saiki Zero | Arus AC kanthi alami ngliwati nol | Arc momentarily dipateni |
| Kondensasi Uap | Uap logam kondensasi ing tameng | Kekuwatan dielektrik pulih kanthi cepet |
| Dielektrik Recovery | Longkangan vakum entuk insulasi maneh | Arc ora bisa mbatalake, sirkuit diselani |
Ing pabrik kita, kita nggunakake interrupters vakum saka manufaktur biso dipercoyo sing dites kanggo standar IEC cocog. Kita verifikasi integritas vakum saben interrupter sadurunge perakitan. Pemutus kita diuji kanggo verifikasi kapasitas interrupting lan kinerja pemulihan dielektrik. Tujuane yaiku nyedhiyakake pemutus sing bisa ngganggu kesalahan sing bisa dipercaya sajrone urip layanan.
Mekanisme operasi yaiku komponen sing mbukak lan nutup kontak interrupter vakum. Sampeyan kudu ngirim pasukan lan kacepetan sing dibutuhake kanggo misahake kontak ing wektu mbukak sing ditemtokake. Yen mekanisme alon banget, busur bakal tahan maneh saka perlu, lan fault ora bakal dibusak ing wektu. Yen mekanisme banget ringkih, kontak ora bisa misahake kanthi lengkap, lan busur bisa restrike. Mekanisme operasi uga kudu dipercaya liwat ewonan operasi, amarga breaker bisa njagong nganggur kanggo sasi lan banjur dijaluk operate. Jinis mekanisme operasi sing paling umum kanggo pemutus sirkuit vakum njero ruangan yaiku mekanisme musim semi lan aktuator magnetik. Mekanisme spring nyimpen energi ing spring lan ngeculake kanggo mbukak utawa nutup breaker. Aktuator magnetik nggunakake kumparan elektromagnetik kanggo drive kontak. Tabel ing ngisor iki mbandhingake mekanisme kasebut.
| Tipe Mekanik | Prinsip Operasi | Kaluwihan | Aplikasi Khas |
| Mekanisme Spring | Energi sing disimpen ing musim semi | Reliable, buktiaken, kurang pangopènan | Switchgear distribusi standar |
| Aktuator Magnetik | Penggerak kumparan elektromagnetik | Kurang bagean obah, kontrol sing tepat | Switchgear kompak, operasi sing kerep |
Ing Zhejiang Usune Electric Co., Ltd., pabrik kita nggunakake mekanisme musim semi kanggo produk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan standar amarga linuwih lan syarat pangopènan sing sithik. Kita uga nawakake pilihan aktuator magnetik kanggo aplikasi sing mbutuhake operasi sing kerep utawa ukuran kompak. Kita nyoba mekanisme operasi saben breaker kanggo verifikasi wektu mbukak lan nutup lan daya tahan mekanik.
Pemutus Sirkuit Vakum Voltase Dhuwur ing njero ruangan ora bisa digunakake kanthi mandiri. Iki minangka bagean saka skema proteksi sing kalebu relay protèktif, trafo arus, lan trafo voltase. Relay ndeteksi kesalahan lan ngirim sinyal trip menyang breaker. Transformer saiki nyedhiyakake relay karo replika sing dikurangi saka arus primer. Breaker banjur mbukak kanggo mbusak fault. Koordinasi antarane relay lan breaker iku kritis. Relay kudu operate ing wektu mbukak breaker, lan breaker kudu mbukak sadurunge fault nimbulaké karusakan. Tabel ing ngisor iki ngringkes paramèter koordinasi.
| Komponen | Fungsi | Syarat Koordinasi |
| Transformer saiki | Timbangan arus primer kanggo relay | Akurat ing kelas perlindungan |
| Relay Proteksi | Ndeteksi fault, ngirim sinyal trip | Wektu operasi ing wektu ngresiki breaker |
| Breaker | Mbukak kanggo mbusak fault | Wektu mbukak ing wektu koordinasi relay |
| Piranti hulu | Proteksi serep | Margin selektivitas kanthi pemutus hilir |
Ing pabrik kita, kita nyedhiyakake data wektu bukaan lan tutup kanggo produk Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan, supaya para pelanggan bisa nindakake studi koordinasi. Kita uga nyedhiyakake dhukungan teknis kanggo mbantu para pelanggan verifikasi manawa pemutus koordinat kanthi bener karo relay pelindung. Tujuane yaiku kanggo mesthekake yen skema proteksi bisa mlaku kaya sing dikarepake.
Nalika tuku Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan kanggo sistem distribusi voltase medium, sawetara spesifikasi penting. Iki kalebu voltase sing dirating, arus sing dirating, arus pemutus sirkuit cendhak, wektu interrupting, daya tahan mekanik, lan jinis mekanisme operasi. Tegangan sing dirating kudu cocog utawa ngluwihi voltase sistem. Arus sing dirating kudu ngluwihi arus beban maksimum. Arus pemutus sirkuit cendhak kudu ngluwihi arus kesalahan maksimum ing titik instalasi. Wektu interrupting kudu cukup cendhak kanggo njaga stabilitas sistem. Daya tahan mekanik kudu cukup kanggo jumlah operasi sing dikarepake. Mekanisme operasi kudu dipercaya lan gampang dijaga. Tabel ing ngisor iki ngringkes spesifikasi kasebut.
| Spesifikasi | Rentang khas | wigati |
| Tegangan Rated | 12 kV - 40,5 kV | Kudu cocog voltase sistem |
| Rated Saiki | 630 A - 4.000 A | Kudu ngluwihi arus beban maksimum |
| Short-Circuit Breaking Saiki | 20 kA - 40 kA | Kudu ngluwihi arus fault maksimum |
| Interrupting Wektu | 50 ms - 80 ms | Kudu njaga stabilitas sistem |
| Ketahanan Mekanik | 10.000 - 30.000 operasi | Kudu cocog count operasi samesthine |
| Mekanisme operasi | Spring, Aktuator Magnetik | Dipilih kanggo linuwih lan pangopènan |
| Standar | IEC 62271-100, GB/T 1984 | Selaras karo standar internasional |
Ing Usune, pabrik kita nggawe Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan kanggo nyukupi spesifikasi kasebut lan liya-liyane. Kita bisa ngatur breaker sing cocog karo syarat proyek tartamtu, kalebu rating voltase khusus, peringkat saiki, lan mekanisme operasi. Tim teknik kita bisa mbantu proses pemilihan lan menehi data teknis sing rinci kanggo proyek sampeyan.
Ngevaluasi pemasok Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan kanggo distribusi voltase medium mbutuhake fokus ing kemampuan manufaktur, tes jinis, manajemen kualitas, pengalaman proyek, lan dhukungan sawise adol. Pemasok kudu duwe kemampuan kanggo nggawe pemutus kanthi spesifikasi sing dibutuhake lan nindakake tes jinis kanggo verifikasi kinerja. Dheweke kudu duwe sistem manajemen kualitas sing njamin kualitas sing konsisten. Dheweke kudu duwe pengalaman karo proyek distribusi lan ngerti syarat kothak. Lan kudu menehi dhukungan sawise-sales, kalebu instalasi, komisioning, lan pangopènan. Tabel ing ngisor iki ngringkes kritéria evaluasi kasebut.
| Kriteria Evaluasi | Apa goleki | Apa Iku Penting |
| Kapabilitas Manufaktur | Mesin canggih, perakitan, lan peralatan uji coba | Njamin kualitas lan konsistensi produk |
| Tipe Testing | IEC 62271-100 laporan tes | Verifikasi kinerja lan kepatuhan |
| Manajemen Mutu | Sertifikasi ISO 9001, cathetan inspeksi | Njamin kualitas produk sing konsisten |
| Pengalaman Proyek | Referensi gardu distribusi, persetujuan sarana | Nduduhake kemampuan lan linuwih |
| Dhukungan Sawise Penjualan | Instalasi, commissioning, pangopènan | Njamin linuwih long-term |
Ing pabrik kita, kita wis ngasilake Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan luwih saka sepuluh taun. Kita duwe laporan tes jinis kanggo IEC 62271-100. Kita wis disertifikasi ISO 9001, lan kita njaga cathetan rinci babagan kabeh inspeksi. Pengalaman proyek kita kalebu gardu distribusi ing pirang-pirang negara. Tim sawise-sales kasedhiya kanggo ndhukung instalasi, commissioning, lan pangopènan. Sampeyan ngajak sampeyan ngevaluasi kita babagan kritéria kasebut lan nimbang kita minangka mitra sampeyan kanggo Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan.

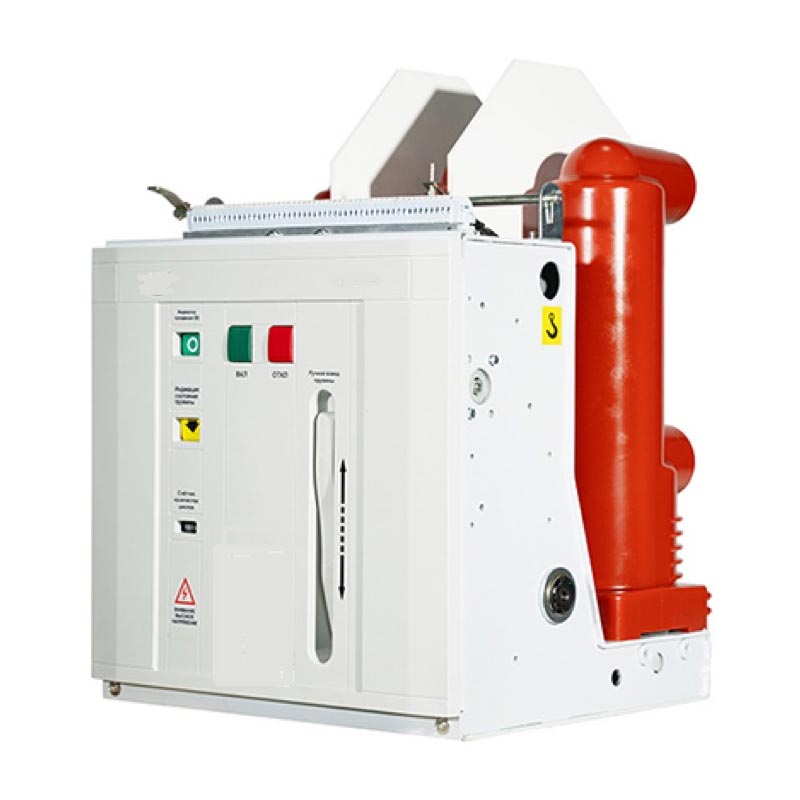

Tabel ing ngisor iki nyedhiyakake paramèter produk utama kanggo Pemutus Sirkuit Vakum Voltase Dhuwur ing njero ruangan. Pemutus iki dirancang kanggo sistem distribusi voltase medium ing voltase saka 12 kV nganti 40,5 kV. Pabrik kita uga bisa ngasilake pemutus khusus kanggo nyukupi syarat tartamtu.
| Paramèter | Spesifikasi Range | Cathetan |
| Tegangan Rated | 12 kV, 24 kV, 40,5 kV | Dipilih kanggo voltase sistem |
| Rated Saiki | 630 A - 4.000 A | Dipilih kanggo mbukak saiki |
| Short-Circuit Breaking Saiki | 20 kA - 40 kA | Dipilih kanggo tingkat fault |
| Interrupting Wektu | 50 ms - 80 ms | Dipilih kanggo koordinasi |
| Ketahanan Mekanik | 10.000 - 30.000 operasi | Gumantung model |
| Mekanisme operasi | Spring, Aktuator Magnetik | Dipilih kanggo aplikasi |
| Medium Isolasi | vakum | Bebas pangopènan |
| Standar | IEC 62271-100, GB/T 1984 | Selaras karo standar internasional |
| MOQ | 1 unit | Negotiable kanggo pesenan gedhe |
| Lead Time | 4 - 8 minggu | Gumantung ing jumlah lan kustomisasi |
Ing pabrik kita, kita nggawe Pemutus Sirkuit Vakum Tegangan Tinggi Ing njero ruangan kanggo nyukupi spesifikasi kasebut lan liya-liyane. Kita bisa ngatur voltase, saiki, kapasitas breaking, lan mekanisme operasi sing cocog karo kabutuhan tartamtu. Sistem kontrol kualitas kalebu inspeksi bahan mentah, inspeksi ing proses, lan inspeksi pungkasan sadurunge dikirim. Tujuane yaiku nyedhiyakake pemutus kualitas dhuwur kanggo para pelanggan sing nglindhungi sistem distribusi lan njamin linuwih kothak.
Pitakonan 1: Kepiye pemutus sirkuit vakum beda karo pemutus sirkuit SF6?
Wangsulan: Pemutus sirkuit vakum nggunakake interrupter vakum sing disegel kanggo mateni busur, dene pemutus sirkuit SF6 nggunakake gas heksafluorida belerang. Pemutus vakum biasane digunakake kanggo aplikasi voltase medium (nganti 40,5 kV) lan dikenal kanthi operasi tanpa pangopènan lan ukuran kompak. Pemutus SF6 digunakake kanggo voltase sing luwih dhuwur lan nduwe pengaruh lingkungan sing luwih dhuwur amarga potensial pemanasan global SF6. Kanggo distribusi voltase medium, pemutus sirkuit vakum minangka pilihan sing dominan.
Pitakonan 2: Apa wektu interrupting khas kanggo pemutus sirkuit vakum njero ruangan?
Wangsulan: Wektu interrupting khas kanggo Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan yaiku 50 nganti 80 milidetik. Iki kalebu wektu operasi relay lan wektu mbukak breaker. Wektu interrupting sing luwih cepet kasedhiya kanggo aplikasi sing mbutuhake. Ing Zhejiang Usune Electric Co., Ltd., pemutus kita diuji kanggo verifikasi wektu interrupting kasebut cocog karo kinerja sing ditemtokake.
Pitakonan 3: Sepira kerepe pemutus sirkuit vakum njero ruangan kudu dijaga?
Jawaban: Pemutus sirkuit vakum njero ruangan dikenal amarga syarat pangopènan sing sithik. Interrupter vakum disegel lan ora mbutuhake pangopènan. Mekanisme operasi kudu dipriksa lan dilumasi saben 3 nganti 5 taun, utawa sawise sawetara operasi tartamtu. Kontak kudu dipriksa kanggo nyandhang sawise fault abot. Pemriksaan lan pangopènan reguler penting kanggo njamin operasi sing dipercaya.
Pitakonan 4: Bisa pemutus sirkuit vakum digunakake kanggo ngoper bank kapasitor?
Wangsulan: Bab ingkang utama kanggo breaker sirkuit vakum bisa digunakake kanggo ngoper bank kapasitor, nanging kudu dirancang khusus kanggo aplikasi iki. Ngalih bank kapasitor nemtokke syarat khusus, kalebu kemampuan kanggo tahan arus inrush dhuwur lan kanggo gangguan free restrike. Pabrik kita bisa nyedhiyakake pemutus kanthi desain kontak lan nozzle khusus kanggo ngoper bank kapasitor.
Pitakonan 5: Apa wektu timbal khas kanggo pemutus sirkuit vakum njero ruangan?
Wangsulan: Wektu timbal khas kanggo Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan yaiku 4 nganti 8 minggu, gumantung saka rating voltase, kapasitas mecah, lan syarat kustomisasi. Kanggo model standar, wektu timbal bisa uga luwih cendhek. Ing Zhejiang Usune Electric Co., Ltd., kita kerja bareng karo para pelanggan kanggo ketemu jadwal proyek.
Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan penting kanggo sistem distribusi voltase medium amarga menehi ngresiki kesalahan kanthi cepet, nglindhungi peralatan sing disambungake, lan nyedhiyakake keluwesan operasional sing dibutuhake jaringan modern. Interrupter vakum nawakake operasi tanpa pangopènan lan umur mekanik sing dawa, dadi pilihan sing dominan kanggo switchgear njero ruangan. Kanggo manajer pengadaan lan insinyur sarana, milih pemutus sing tepat minangka keputusan kritis sing mengaruhi linuwih lan stabilitas sistem distribusi. Ing Zhejiang Usune Electric Co., Ltd., pabrik kita duwe keahlian lan kemampuan kanggo nggawe Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan sing nyukupi syarat voltase medium sing paling nuntut. Kita nggunakake teknologi interrupter vakum sing canggih, mekanisme operasi sing dipercaya, lan tes sing ketat kanggo mesthekake yen pemutus bisa ngasilake kinerja sing dipercaya.
Apa sampeyan mbangun gardu distribusi anyar, nganyarke lineup switchgear sing wis ana, utawa golek pemutus pengganti, ngundang sampeyan hubungi kita kanggo ngrembug syarat sampeyan. Kita bisa nyedhiyakake data teknis, jinis laporan tes, lan solusi sing disesuaikan. Komitmen kanggo kualitas lan kepuasan pelanggan ndadekake kita dadi mitra sing dipercaya kanggo keperluan ing saindenging jagad.
Hubungi Zhejiang Usune Electric Co., Ltd. dina ikikanggo ngrembug syarat Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan lan temokake kepiye pemutus bisa nglindhungi sistem distribusi voltase medium.
-
