Pemutus Sirkuit Vakum Tegangan Tinggi njero ruangan

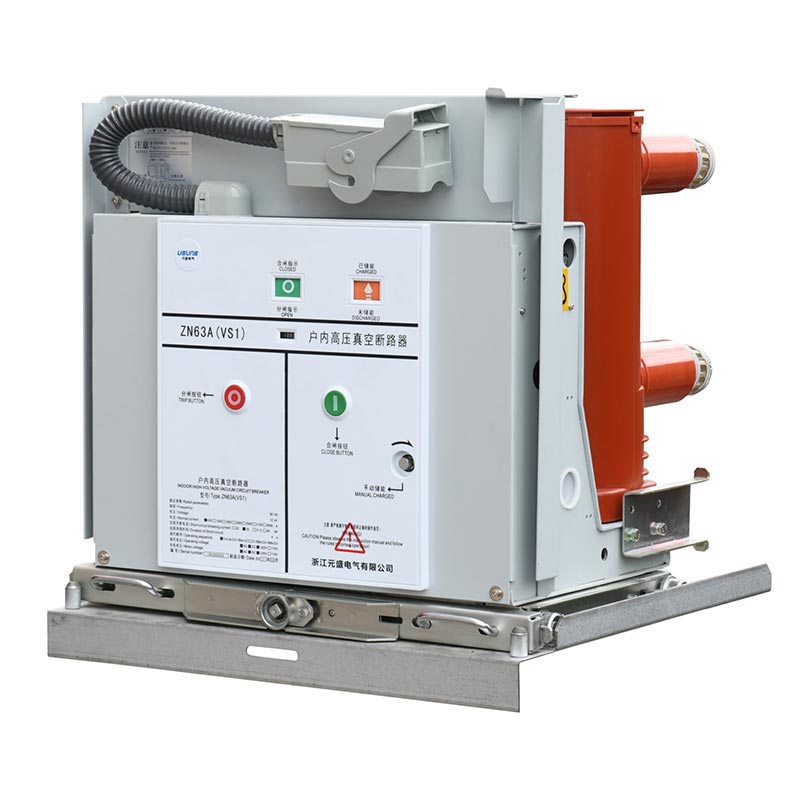

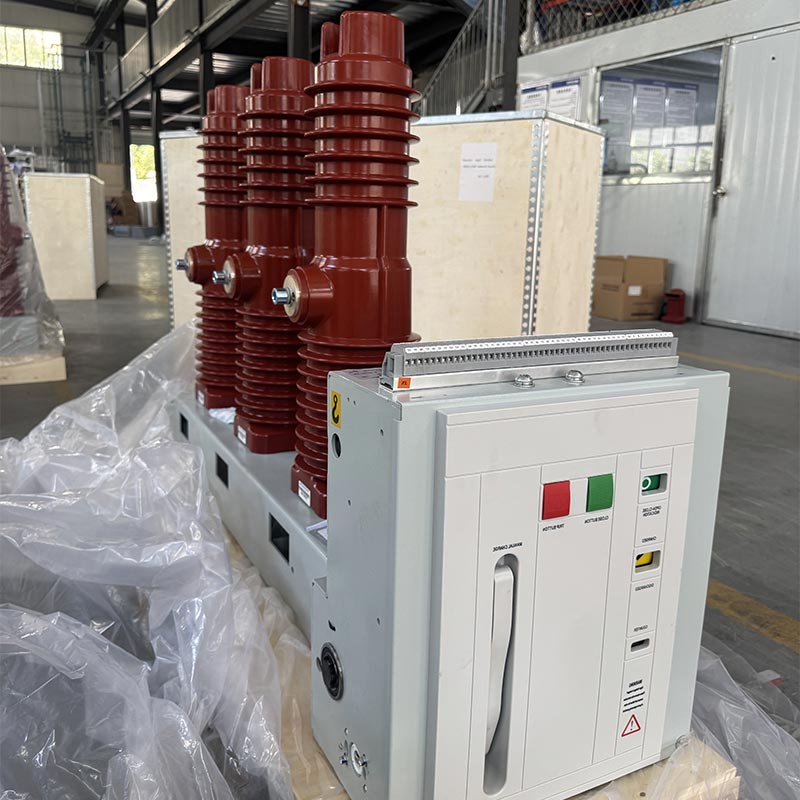

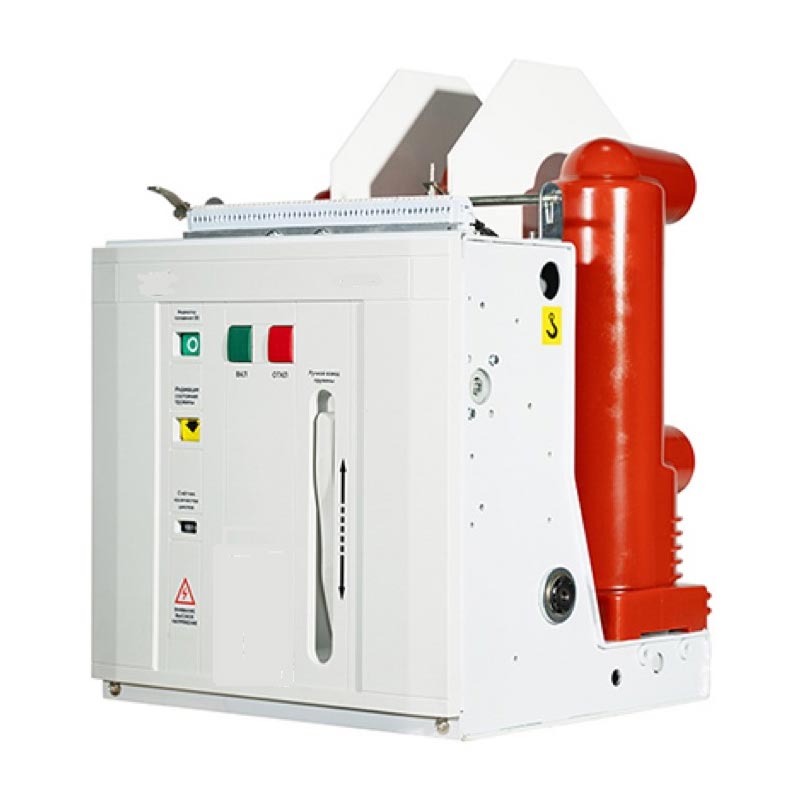

The Usune VS1(ZN63)-12 seri Indoor High Voltage Vacuum Circuit Breaker minangka perlindungan lan kontrol listrik inti. piranti kanggo sistem daya 12kV. Desain terpadu saka mekanisme sing dioperasikake spring lan awak pemutus sirkuit nyuda pranala transmisi penengah, nyuda konsumsi energi lan gangguan, lan nambah operasional produk linuwih. Sirkuit utama nggunakake kutub solidified integral, entuk miniaturisasi pemutus sirkuit, nambah adaptasi lingkungan lan urip layanan, lan mbisakake operasi pangopènan-free ing paling skenario.

Kaluwihan produk

1. linuwih dhuwur

Interrupter vakum dipasang longitudinal ing silinder insulasi tubular sing digawe karo resin epoksi APG, nyediakake resistance creepage banget lan èfèktif nyegah akumulasi bledug lan gangguan external. Iku bisa operate kanthi stabil sanajan ing lingkungan sing lembab lan akeh polusi.

2. Konfigurasi Fleksibel

Bisa dirancang minangka unit instalasi tetep utawa dilengkapi aktuator khusus kanggo mbentuk unit laci. Iku sampurna cocog KYN28A-12 (GZS) jinis tengah-dipasang laci-jinis switchgear. Tipe tetep uga bisa digunakake ing switchgear tetep seri XGN.

3.Adaptable kanggo Kerep Operasi

Mupangat kaluwihan unik saka gangguan vakum, utamane cocog kanggo skenario sing mbutuhake operasi Kerep ing dirating operasi saiki lan bola-bali gangguan saka short-circuit saiki, nawakake kuwat praktis.

4. Selaras karo Standar

Ketat kanggo GB / T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5kV Indoor High Voltage Pemutus Sirkuit Vakum", DL/T403-2000 "Pemutus Sirkuit Vakum 12~40.5kV Memesan Kondisi Teknis", lan IEC62271-100: 2008 standar, njamin jaminan kualitas kuoso.

Parameter teknis

Struktur lan Fungsi

1. Struktur Sakabèhé

The Usune VS1(ZN63)-12 Pemutus Sirkuit Vakum Tegangan Tinggi Indoor nganggo struktur terintegrasi kanthi operasi mekanisme lan arc-extinguishing chamber disusun ngarep lan mburi. Sirkuit konduktif utama yaiku telung fase struktur lantai-dipasang. Desain unik iki nyuda akumulasi bledug ing ruang pemadam busur lumahing, nyegah vakum arc-extinguishing chamber saka kena pengaruh faktor njaba. Malah ing lembab lan lingkungan akeh banget polusi, iku njogo banget tahan voltase lan resistance dhuwur, outperforming padha produk.

2. Struktur Mekanisme Operasi

Mekanisme operasi yaiku mekanisme sing dioperasikake spring planar kanthi panyimpenan energi manual lan listrik fungsi. Motor operasi dumunung ing kabinet ing ngarepe kamar pemadam busar. Kabinet punika dipérang dadi limang spasi perakitan dening papat partisi penengah, saben omah panyimpenan energi, transmisi, tripping, lan komponen buffer saka mekanisme operasi. Desain terpadu saka kamar pemadam busur lan mekanisme operasi njamin tingkat dhuwur saka cocog antarane kinerja mekanisme operasi lan ing syarat mbukak lan nutup kamar arc-extinguishing, nyuda komponen keluwih, nyuda energi konsumsi lan gangguan, lan nambah linuwih operasional mbobol sirkuit.

Lingkungan Operasi

1. Suhu sekitar: Maksimum +40 ℃, Minimal -15 ℃
2. Kelembapan sekitar: Kelembapan relatif rata-rata saben dina ≤95%; Kelembapan relatif rata-rata saben wulan ≤90%; Rata-rata saben dina tekanan uap banyu ≤22×10⁻³MPa; Tekanan uap banyu saben wulan ≤1.8×10⁻³MPa
3. Altitude: Ora ngluwihi 1000m
4. Intensitas Seismik: Ora ngluwihi 8 derajat
5. Lingkungan Atmosfer: Ora ana bledug, asap, gas korosif utawa gampang kobong, uap, utawa semprotan uyah polusi ing udara sekitar.

Cathetan: Yen kahanan lingkungan operasi normal ing ndhuwur ngluwihi, hubungi pabrikan kita ing advance kanggo ngatur produk miturut kahanan kerja nyata.

Instalasi lan Commissioning

1. Priksa pemutus sirkuit kanggo karusakan nalika transportasi lan panyimpenan. Yen ana karusakan, mungkasi nggunakake langsung lan hubungi supplier kita kanggo dhukungan sawise-sales.
2. Copot rereget (utamane saka permukaan insulasi). Reget sing diasilake sajrone transportasi utawa panyimpenan bisa kena pengaruh kinerja insulasi produk lan bisa uga nyebabake bebaya safety.
3. Ngoperasikake pemutus sirkuit kanthi manual miturut peraturan kanggo nyimpen energi, nutup, lan mbukak, mirsani apa status panyimpenan energi lan indikator posisi mbukak / nutup iku normal.
4. Operasi pemutus sirkuit nggunakake sumber daya operasi kanggo nyimpen energi, nutup, lan mbukak, mirsani apa status panyimpenan energi lan indikator posisi mbukak / nutup iku normal.
5. Operasi pemutus sirkuit jinis gerobak: Lebokake gagang push menyang bolongan push, putar searah jarum jam menyang maju, lan counterclockwise kanggo mundur, kanthi total stroke maju 300±3mm; ing posisi mbukak, lancar pindhah menyang posisi kerja utawa test, nguripake gagang kaping 30 ing kacepetan medium nganti swara "klik" krungu, nuduhake iku ing posisi sing bener (aja nggunakake pasukan gedhe banget supaya ngrusak mekanisme push), lan bebarengan, sirkuit indikator posisi sing cocog bakal disambungake.

Cathetan: Yen piranti sing nutup tutup dipilih, sumber daya sirkuit interlocking kudu disambungake mbukak kunci sadurunge nutup sirkuit.

Kasus Aplikasi Donya Nyata

Studi Kasus: Proyek Distribusi Daya Kompleks Komersial Kutha

Komplek komersial 150.000㎡ (integrasi pusat perbelanjaan, gedung perkantoran, lan hotel) ing distrik bisnis inti saka Hangzhou, China, mbutuhake pemutus sirkuit voltase dhuwur kanthi kinerja stabil, adaptasi kanggo kerep operasi, lan safety dhuwur kanggo njamin lampahing sakabèhé sumber daya. Sawise mbandhingake macem-macem opsi, ing klien milih Usune VS1-12/630-25 jinis gerobak Pemutus Sirkuit Vakum Tegangan Tinggi Tegangan Tinggi, nggunakake 20 unit kanggo nangani pangayoman short-circuit lan kontrol mbukak saka sistem distribusi daya dhuwur lan kurang voltase Komplek kang. Wiwit komisioning, wis beroperasi kanthi stabil tanpa cacat, kanthi wektu isolasi kesalahan suda dadi 0,3 detik, kanthi efektif njamin operasi normal peralatan listrik lan entuk pujian sing dhuwur saka klien.

FAQ

Q1: Kepiye yen Pemutus Sirkuit Vakum Tegangan Tinggi ing njero ruangan digunakake ing lingkungan ing njaba kisaran normal?

A1: Yen lingkungan operasi nyata ngluwihi kahanan normal (kayata dhuwur ndhuwur 1000m, suhu sekitar ngisor -15 ℃ utawa ndhuwur +40 ℃, etc.), iku perlu kanggo takon karo Produsèn kita ing advance. Pabrik kita bakal ngatur produk adhedhasar paramèter lingkungan nyata, kayata nambah kinerja jampel lan optimalisasi struktur sealing, kanggo mesthekake operasi stabil ing lingkungan target.

Q2: Kepiye carane njaga pemutus sirkuit seri Usune VS1-12 kanggo ngluwihi umur layanan?

A2: Produk nganggo kutub solidified terpadu lan struktur terpadu, entuk operasi tanpa pangopènan ing panggunaan normal. Mung mriksa rutin kebersihan permukaan pemutus sirkuit (utamane insulasi permukaan), mbusak bledug lan rereget, lan pengamatan indikator posisi mbukak / nutup lan status panyimpenan energi dibutuhake. Yen ora normal ditemokake, langsung mungkasi nggunakake produk lan hubungi supplier kita kanggo pangopènan sawise-sales profesional kanggo nyegah karusakan luwih.

Q3: Apa pemutus sirkuit seri Usune VS1-12 kompatibel karo switchgear merek liyane?

A3: Nggih. Produk kasebut dirancang miturut standar nasional lan internasional lan cocog banget KYN28A-12 (GZS) jinis switchgear jinis laci sing dipasang ing tengah lan switchgear tetep seri XGN. Salajengipun, kita Produsèn bisa nyetel dimensi produk lan antarmuka miturut model switchgear tartamtu saka customer kanggo mesthekake kompatibilitas. Sadurunge tuku, wenehi paramèter switchgear menyang supplier saran cocog profesional.
