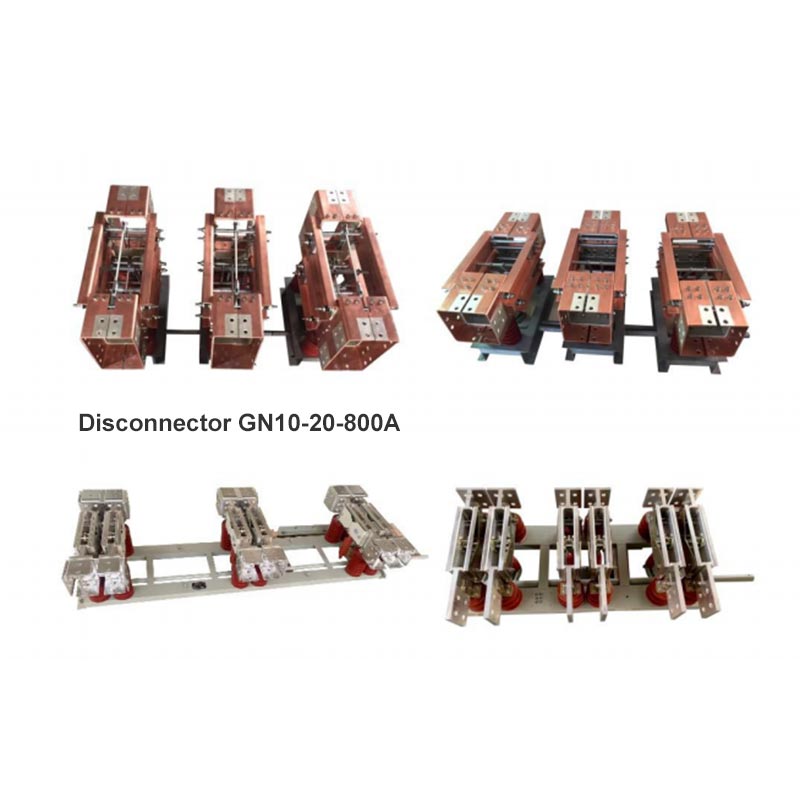

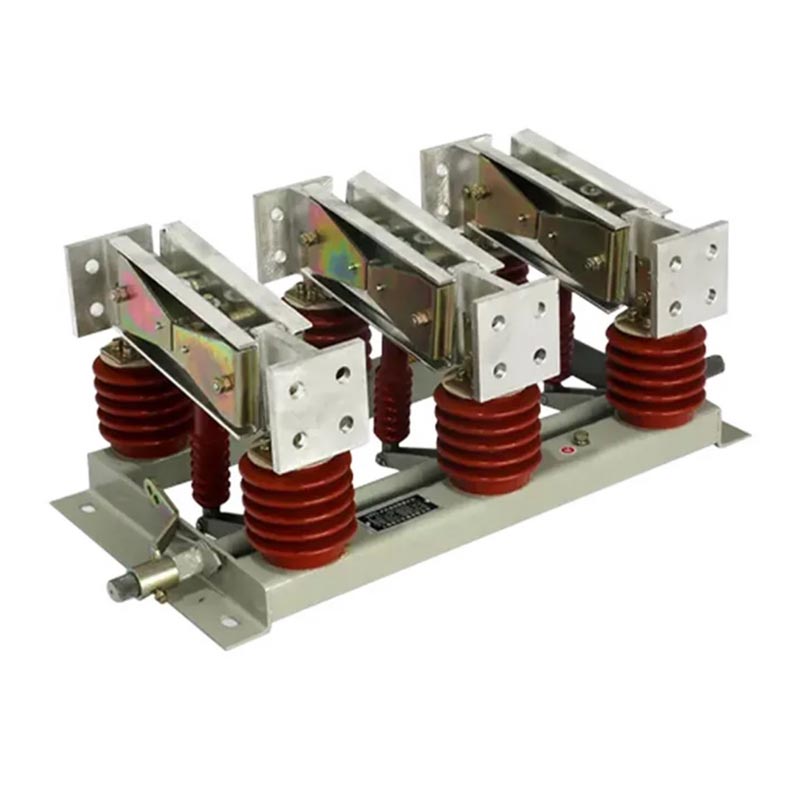

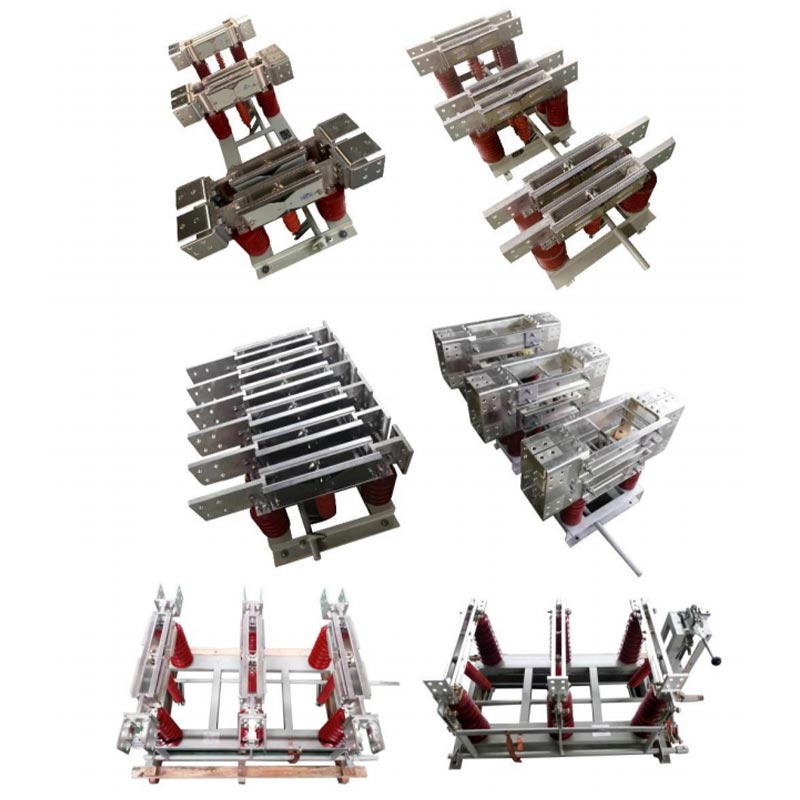

Ngalih Isolasi Tipe Indoor

GN seri Indoor Type Isolation Switch minangka piranti ngalih tanpa beban sing dirancang khusus kanggo njero ruangan sistem voltase dhuwur. Iki entuk pedhot daya fisik kanthi nyedhiyakake celah isolasi sing katon, dadi piranti penting kanggo pangopènan aman saka peralatan lan sistem electrical.

Fitur Struktural

1. Desain Modular: Kasedhiya saka telung unit siji-pole independen, sing bisa digabungake kanthi fleksibel dadi telung kutub. struktur terpadu, adaptasi kanggo macem-macem skenario instalasi.

2. Sistem konduktivitas dhuwur-saiki: Makaryakke kontak alloy tembaga-kekuatan dhuwur, nawakake konduktivitas banget lan stabilitas termal, bisa tahan operasi jangka panjang kanthi arus nganti 10.000A.

3. Kinerja insulasi sing bisa dipercaya: Dilengkapi insulator anti-polusi sing berkualitas, cocok kanggo Kelas III lan IV lingkungan polusi.

4. Saklar grounding opsional: Sawetara model nggabungake switch grounding, entuk grounding aman saka isolasi sirkuit lan nambah safety operasional.

Deskripsi Model

Standar sing ditrapake

Minangka supplier profesional peralatan listrik voltase dhuwur, Usune strictly adheres kanggo nasional lan industri standar kanggo njamin kualitas lan safety produk:

- GB 1985-2014 "Saklar pemutus AC voltase dhuwur lan saklar grounding"
- GB/T 11022-2011 "Syarat teknis umum kanggo standar switchgear voltase dhuwur lan kontrolgear"
- DL/T 486-2010 "Kondisi pesenan teknis kanggo saklar pemutus AC voltase dhuwur lan saklar grounding"
- DL/T 593-2006 "Persyaratan teknis kanggo switchgear voltase dhuwur lan piranti kontrol"

Parameter teknis

1. Tegangan lan Spesifikasi Saiki

- Rating Tegangan: 12kV, 20kV, 35kV
- Rated Saiki: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Dirating Short-Time Tahan Saiki: Maksimum 80kA

2. Kategori Produk

- Miturut Fungsi: Ungrounded, Single Grounded, liwat-Tembok Tipe
- Miturut Cara Operasi: Manual, Listrik (Opsional)

Ketentuan Panganggone

Saklar Isolasi Tipe Indoor cocok kanggo lingkungan industri sing atos lan nduweni kemampuan adaptasi sing akeh:

1. Suhu sekitar: -50 ℃ ~ + 50 ℃
2. Altitude: ≤2000m (Altitude ≥2500m bisa disesuaikan kanggo nambah adaptasi)
3. Tekanan Angin: ≤700Pa (padha karo kacepetan angin ≤34m/s)
4. Intensitas Seismik: ≤8
5. Ketebalan icing: ≤20mm
6. Tingkat Pencemaran: Kelas III, IV
7. Lingkungan Instalasi: Ora ana bebaya sing gampang kobong utawa mbledhos, ora ana korosi kimia, lan ora ana geter sing abot.

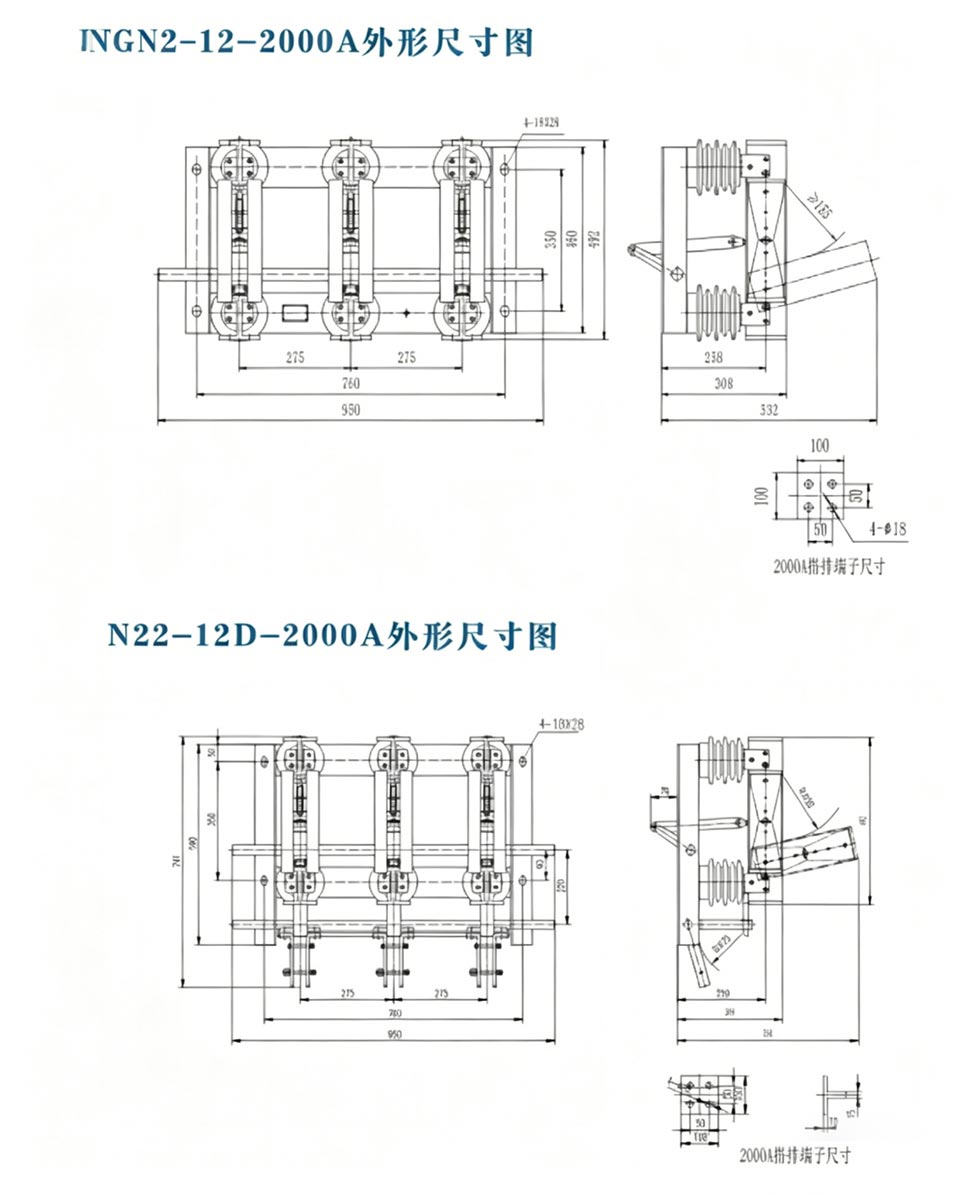

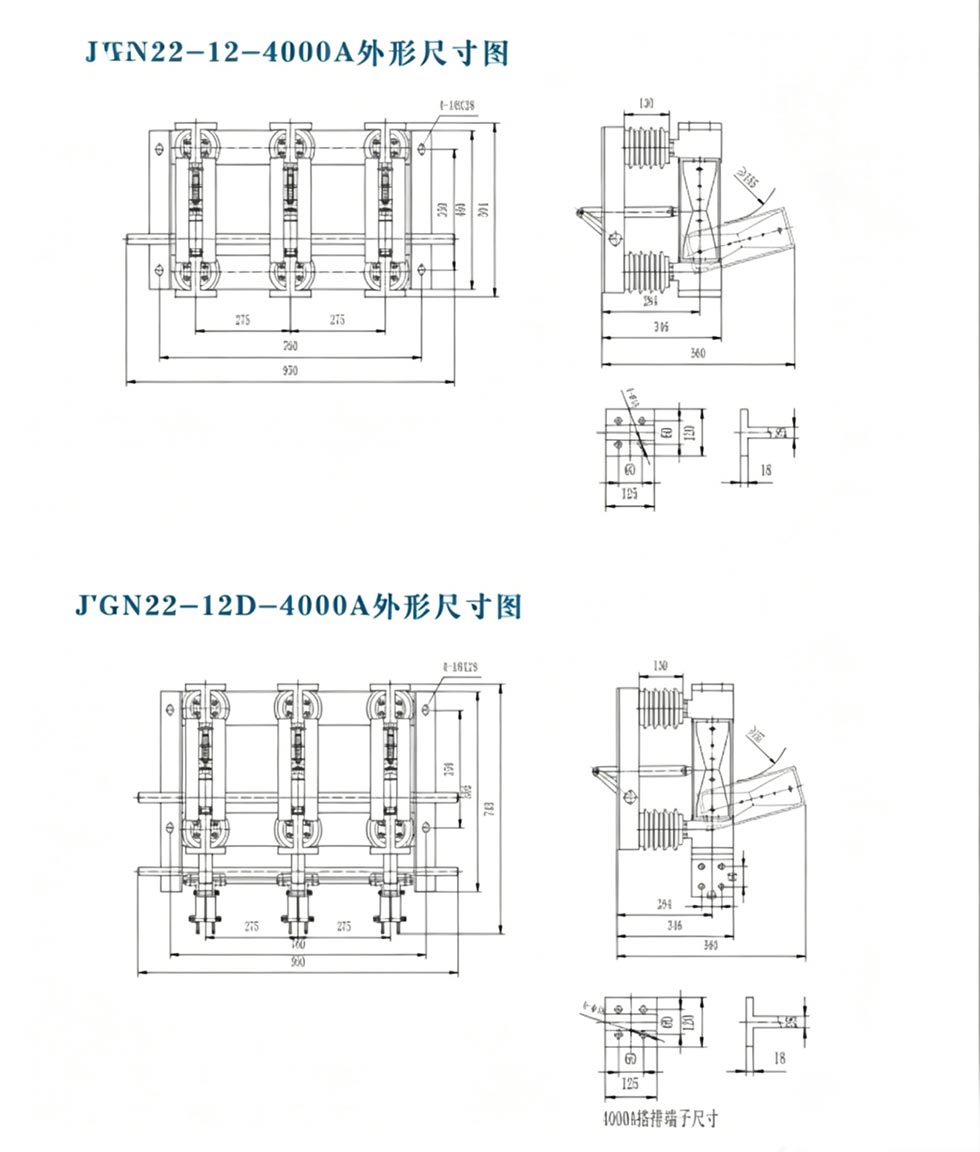

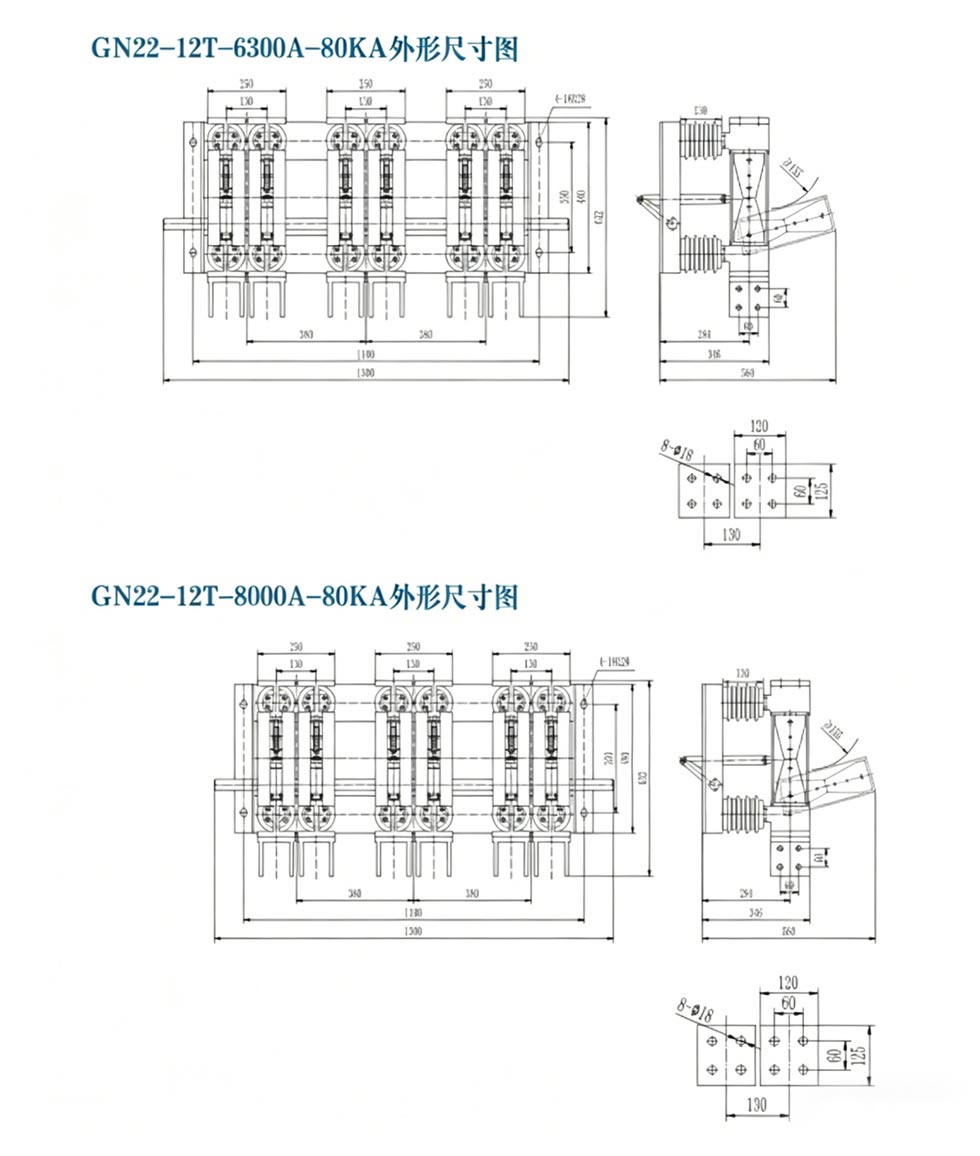

Ukuran njaba

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

Aplikasi Praktis

Kasus: Pabrik baja gedhe ing China Timur kudu nglengkapi sistem outlet generator 20kV kanthi isolasi arus dhuwur peralatan. Lingkungan tanduran atos (bledug dhuwur, polusi Kelas IV) lan nduweni syarat saiki sing dhuwur (8000A), nempatake syarat sing ketat babagan linuwih peralatan. Pungkasane, pabrik kasebut milih Usune GN□-20DW/8000-80 ngalih pemisah. Alasan utama yaiku desain tahan polusi, adaptasi kanggo Kelas IV lingkungan polusi, arus 8000A sing cocog karo beban output generator, lan switch grounding terpadu njamin safety pangopènan. Wiwit commissioning ing 2023, peralatan wis operate stabil kanggo liwat rong taun, nyedhiyakake isolasi sing dipercaya sajrone pangopènan saben wulan, ngilangi risiko kejut listrik. Ing insulators polusi-tahan ora nuduhake tuwa ketok utawa discharge tandha, Ngartekno nyuda pangopènan frekuensi lan biaya, mbuktekaken sing Usune GN seri disconnector ngalih iku pilihan becik kanggo heavy-tugas sistem tenaga industri.

FAQ

Q1: Apa prabédan inti antarane ngalih disconnector lan ngalih mbukak?

A1: A ngalih disconnector punika piranti ngoper tanpa mbukak tanpa kemampuan arc-extinguishing; iku mung digunakake kanggo isolasi sirkuit sawise pemutus sirkuit medhot beban. Saklar beban bisa medhot beban tartamtu saiki. Ngalih disconnector seri GN menehi longkangan isolasi katon, mesthekake safety Absolute sak pangopènan.

Q2: Apa Saklar Isolasi Tipe Dalam Ruangan Seri GN bisa digunakake kanthi normal ing wilayah sing dhuwure (≥2500m)?

A2: Nggih. Model standar cocok kanggo dhuwur ≤2000m. Kanggo dhuwur ≥2500m, Usune bisa nambah insulasi lan kinerja mekanik miturut kabutuhan pangguna kanggo njamin operasi peralatan sing stabil.

Q3: Pangopènan apa sing dibutuhake kanggo saklar pedhot seri GN?

A3: Pangopènan biasa kalebu: (1) Priksa insulator kanggo retak lan tandha discharge; (2) Pengujian tekanan kontak lan suhu (≤70 ℃ ing dirating saiki); (3) Verifikasi integritas saklar grounding lan piranti interlocking; (4) Ajeg lubricating mekanisme operasi. Pangopènan sing tepat bisa njamin umur layanan 20-30 taun.

Seri Usune GN Indoor Type Isolation Switch nggabungake teknologi canggih, kinerja sing bisa dipercaya, lan jembar daya adaptasi, dadi produk sing disenengi kanggo pembangkit listrik gedhe, pabrik baja, lan sistem tenaga industri. Minangka produsen terkemuka ing industri listrik voltase dhuwur China, Zhejiang Usune Electric Co., Ltd., gumantung ing tim R & D profesional sawijining, sistem kontrol kualitas ketat, lan pengalaman project sugih, menehi kedhaftar karo produk kualitas dhuwur lan solusi selaras. Apa kanggo proyek anyar utawa upgrade peralatan, bisa nyedhiyakake aman, stabil, lan proteksi isolasi daya efisien.
