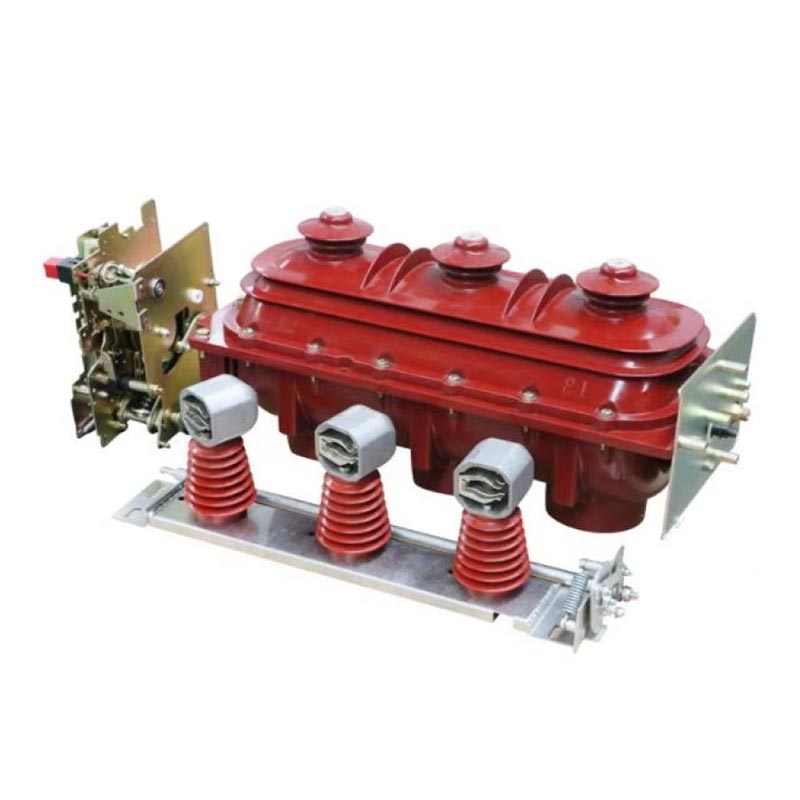

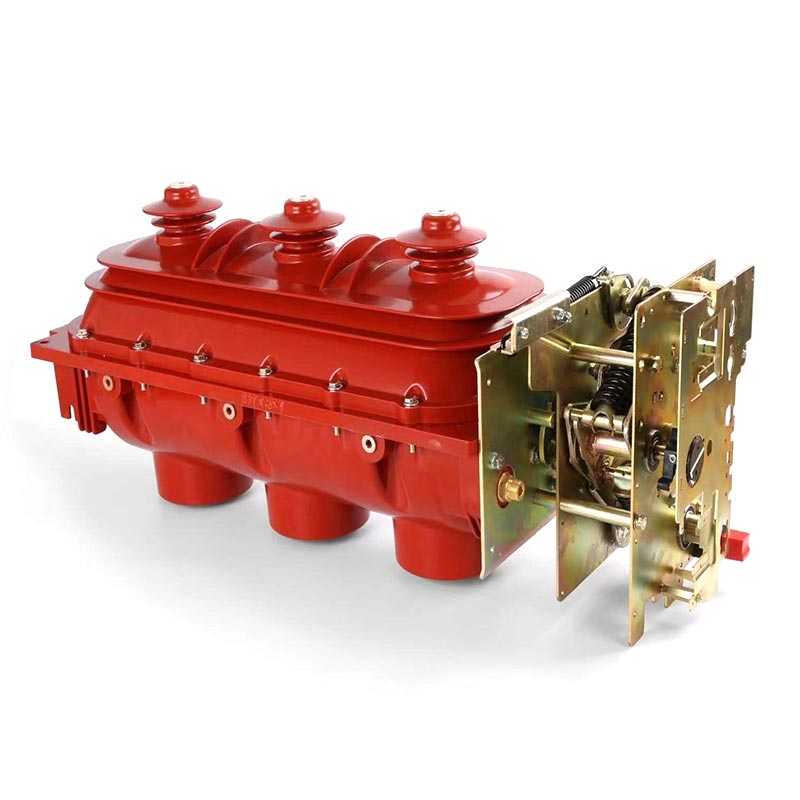

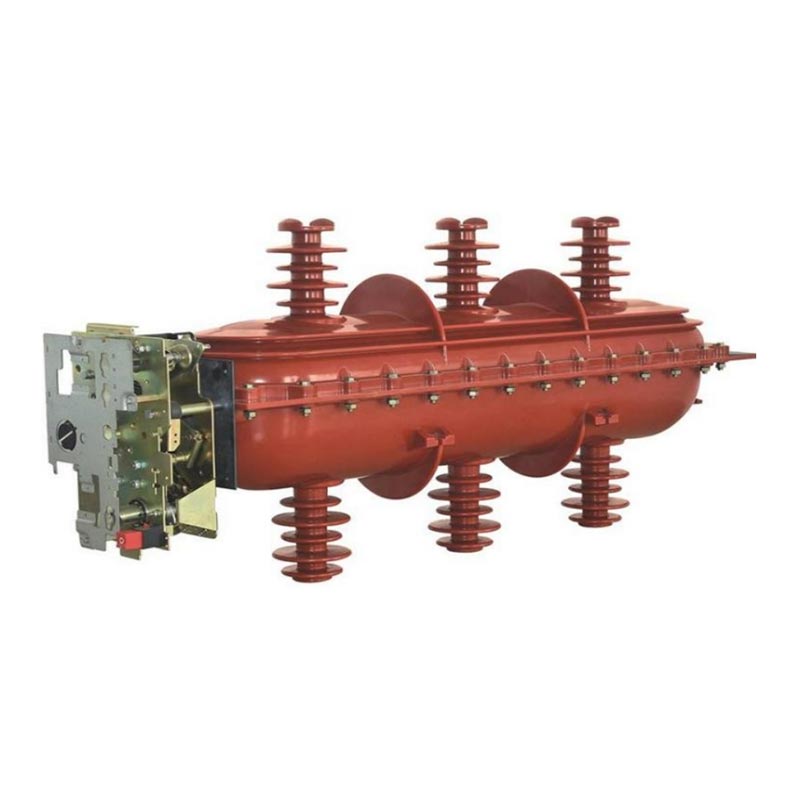

The Usune FLN36-40.5 Indoor Load Break Switch minangka komponen listrik voltase dhuwur inti sing dikembangake kanthi mandiri lan diprodhuksi dening Zhejiang Usune Electric. Iki dirancang khusus kanggo daya sing aman lan efisien kabutuhan distribusi saka skenario voltase dirating 35kV lan Piece tombol saka peralatan ing distribusi daya modern sistem, utamané cocok kanggo jaringan ring lan sistem sumber daya dual-radial, muter peran penting ing mesthekake transmisi lan distribusi daya stabil lan aman. Produk iki bisa kanthi mandiri ngaktifake lan mateni arus beban lan arus kakehan, utawa bisa digabungake ing seri karo sekring watesan saiki kanggo ngganti mbobol sirkuit. Saklar beban nangani ngoper macem-macem arus beban, dene sekring sing mbatesi arus nangani pemecahan. saka arus kakehan abot lan arus short-circuit, entuk proteksi multi-level kanggo sistem tenaga. Sawijining struktur kompak, instalasi gampang, lan operasi-free pangopènan ndadekake produk becik kanggo kothak daya kutha upgrade lan optimasi distribusi daya industri.
The Indoor Load Break Ngalih adopts pindho-break, telung posisi, puteran obah struktur kontak, dilengkapi karo kamar pemadam busur telung posisi (mbukak-nutup-lemah), njamin ngoper lancar ing operasi sing beda-beda. kahanan lan nambah stabilitas sistem. Desain instalasi telung fase sakabèhé nawakake sinkronisasi sing apik, komponen kurang, lan commissioning trep lan instalasi, nyuda kangelan construction ing situs lan pangopènan.
Ngalih nggunakake cangkang resin epoksi ndhuwur lan ngisor kanggo perakitan sing disegel. Sirkuit utama lan grounding sistem sirkuit kabeh dumunung ing cangkang, èfèktif ngisolasi lingkungan njaba lan nyegah bledug lan karat lembab. Kekuwatan insulasi dhuwur saka titik break lan jarak creepage gedhe, bebarengan karo shielding voltase-equalizing ing terminal metu, luwih nambah linuwih jampel lan ketemu syarat ketat sistem distribusi daya voltase dhuwur.
Kinerja safety sing apik banget. Yen ana fault arcing internal, struktur mburi sing ringkih saka casing njaba bakal pecah, lan katup relief tekanan ing ndhuwur kabinet bakal mbukak, ngusir aliran udara overpressure njaba kabinèt, nyegah karusakan peralatan lan beboyo safety pribadi. Dilengkapi interlock limang bukti fungsi, dhasar ngilangake misoperation, njamin safety saka operator lan peralatan.
Saklar Pemutus Beban Dalam Ruangan ndhukung mode operasi manual lan listrik, kanthi fleksibel adaptasi menyang situs syarat, nawakake penak lan linuwih. Iku adopts desain pangopènan-free, karo electrical dawa lan umur mekanik, nyuda biaya pangopènan mengko. Switchgear digawe saka aluminium-seng piring, nawakake resistance karat lan kekuatan mechanical dhuwur, cocok kanggo macem-macem kahanan apa njero ruangan.
1. Keamanan Insulasi Tinggi: Nggunakake desain insulasi voltase dhuwur utama kanthi wates dhuwur lan IP33 rating pangayoman, iku nambah tingkat safety jampel saka kompartemen operasi ngarep, èfèktif nglindhungi safety pribadi operator.
2. Wide Applicability: Cocog kanggo kompak, miniaturized, lan kerep dilakokno skenario, digunakake digunakake ing kutha jaringan daya, distribusi daya industri lan komersial, lan sambungan kothak energi anyar, ketemu macem-macem kabutuhan ing skenario beda.
3. Desain Terpadu: Desain saklar kombinasi sing kompak, nggabungake saklar lan fungsi grounding, nyuda pendhudhukan papan peralatan lan nggampangake integrasi sistem distribusi daya.
4. Reliabilitas Dhuwur: Makaryakke ngalih mbukak SF6 linuwih dhuwur. Tekanan gas SF6 kurang, operasi dipercaya, lan urip penylametan gas bisa tekan 20 taun, mbusak perlu kanggo replenishment gas Kerep lan mesthekake operasi stabil jangka panjang.
| Ora. | Item | Unit | Parameter |
| 1 | Tegangan Rated | kV | 40.5 |
| 2 | Rated Saiki | A | 630 |
| 3 | Frekuensi Rated | Hz | 50/60 |
| 4 | Daya-frekuensi Tahan Tegangan | kV | 95/110 |
| 5 | Impulse Kilat Tahan Tegangan | kV | 185/215 |
| 6 | Dirating Arus Breaking Wektu Singkat (Puncak) | kA | 50 |
| 7 | Rated Closed-loop Breaking Saiki | A | 630 |
| 8 | Dirating Aktif Load Breaking Saiki | A | 630 |
| 9 | Rated Transfer Saiki | A | 1000 |
| 10 | Dirating Short-circuit Tahan Saiki | kA | 20 |
| 11 | Resistansi Sirkuit Utama | μΩ | 85 |
| 12 | Ketahanan Mekanik | kaping | 2000 |
| 13 | Tingkat Kebocoran Gas taunan | % | ≤0.1 |
Ngalih istirahat mbukak njero ruangan iki nggunakake gas SF6 minangka medium pemadam busur, sing nduwe pemadam busur sing apik. lan kinerja insulasi. Nalika ngalih break saiki, busur kui instantaneously nalika misahake saka kontak obah lan stasioner. Didorong dening medan magnet saka magnet permanen, busur obah kanthi cepet lan elongated, nalika terus-terusan diionisasi lan digawe adhem dening gas SF6, pungkasane mateni nalika arus nyabrang nol, entuk gangguan saiki sing aman lan cepet.
Jarak titik break kaping pindho nyedhiyakake tingkat isolasi lan insulasi sing rusak. Nggunakake magnet permanen prinsip busur puteran, fitur konsumsi energi operasi kurang, kemampuan extinguishing busur kuwat, lan nyandhang kontak minimal, èfèktif ndawakake urip electrical ngalih.
Kanggo mesthekake operasi produk sing stabil, kahanan ing ngisor iki kudu ditindakake kanggo instalasi lan panggunaan:
1. Altitude: Ora ngluwihi 1000 meter (syarat khusus kudu ditemtokake nalika pesen);
2. Suhu sekitar: -25 ℃ ～ + 40 ℃;
3. Kelembapan Relatif: Rata-rata saben dina ≤95%, rata-rata saben wulan ≤90%;
4. Intensitas Seismik: Ora ngluwihi Kelas B;
5. Udhara lingkungan bebas saka polusi abot kayata bledug, asap, korosif kimia, gas sing gampang kobong, bensin, lan
semprotan uyah.
Minangka produsen profesional peralatan listrik voltase dhuwur ing China, Yu Shun Electric nyedhiyakake FLN36-40.5 Indoor Load Break Switchs kanggo proyek upgrade jaringan listrik kutha skala gedhe ing China Timur. Proyek sing melu Jalur distribusi 35kV ing wolung wilayah kutha, kalebu wilayah pemukiman, pusat komersial, lan taman industri, kanthi syarat dhuwur banget kanggo stabilitas lan safety sumber daya.
Sadurunge upgrade, switchgear ana nandhang saka jampel miskin, Kerep pangopènan, lan safety kurang, gagal nyukupi kabutuhan pembangunan jaringan listrik kutha. Sawise milih produk iki, proyek kasebut entuk telung dandan utama: Pisanan, limang-bukti interlocking lan busur-extinguishing desain nyuda misoperation lan kesalahan busur, ningkatake safety sistem; kaloro, desain bebas pangopènan nyuda wektu pangopènan saben wulan nganti 80%, nyuda biaya operasi lan pangopènan; lan katelu, struktur kompak adapts kanggo papan instalasi njero ruangan saka gardu kutha, fasilitasi integrasi sistem distribusi daya. Prodhuk wis ngalami kegagalan nul sajrone operasi luwih saka rong taun, njamin pasokan listrik sing stabil kanggo luwih saka 500,000 warga lan luwih saka 300 bisnis, entuk pengakuan dhuwur saka pemilik proyek lan departemen sumber daya lokal. Usune Electric, minangka pemasok, nyedhiyakake layanan sawise-sales lengkap kalebu pandhuan instalasi ing situs lan pelatihan teknis.
A1: Produk nganggo desain bebas pangopènan kanthi umur listrik lan mekanik sing dawa. Gas SF6 Kab urip penylametan bisa tekan 20 taun. Ing kahanan panggunaan normal, ora perlu pangopènan biasa; mung periodik mriksa casing peralatan, mekanisme operasi, lan tekanan gas (yen perlu) dibutuhake. Semua produk-produk Usune ngalami tes kualitas sing ketat sadurunge ninggalake pabrik kanggo njamin umur lan linuwih produk.
A2: Bentenipun inti punika ngalih mbukak break utamané digunakake kanggo ngalih lan mateni arus beban lan kakehan. arus, nalika pemutus sirkuit tradisional uga bisa ngganggu arus hubung singkat. Produk iki, digabungake karo sekring watesan saiki ing seri, bisa ngganti mbobol sirkuit: ngalih mbukak break tanggung jawab kanggo ngalih lan mateni macem-macem sapunika mbukak, nalika saiki-matesi sekring nangani kakehan abot lan gangguan arus hubung singkat. Cocog kanggo jaringan dering 35kV lan sistem sumber daya dual-radial (kayata minangka cabang kothak daya kutha, kamar distribusi industri lan komersial, etc.), nyuda biaya peralatan nalika njamin keamanan sistem. Minangka produsen profesional ing China, Yushun Electric bisa nyedhiyani technical profesional panuntun dhumateng kanggo ngewangi pelanggan ing milih solusi cocok.
