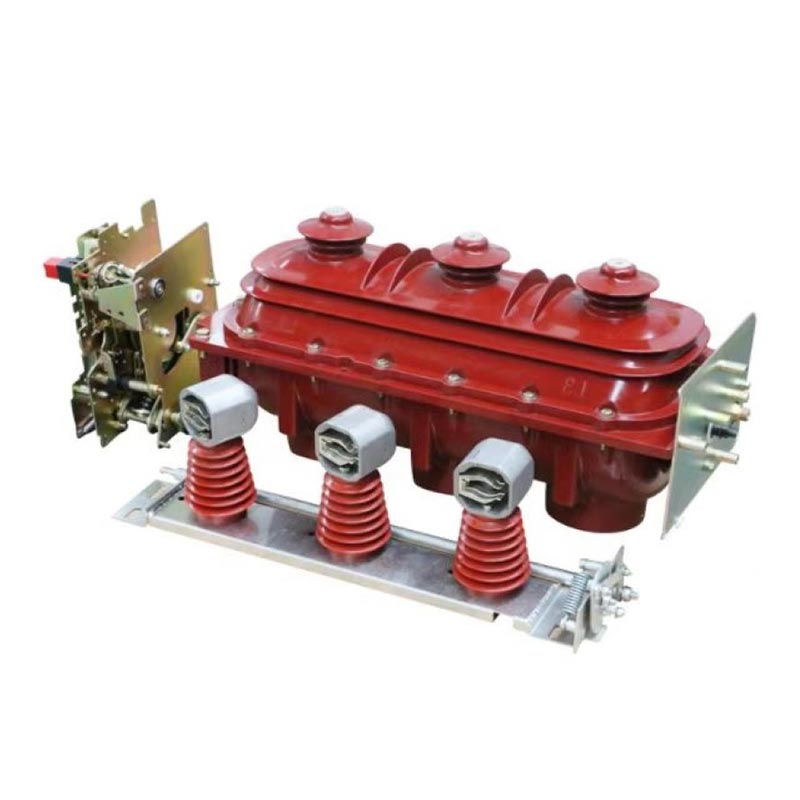

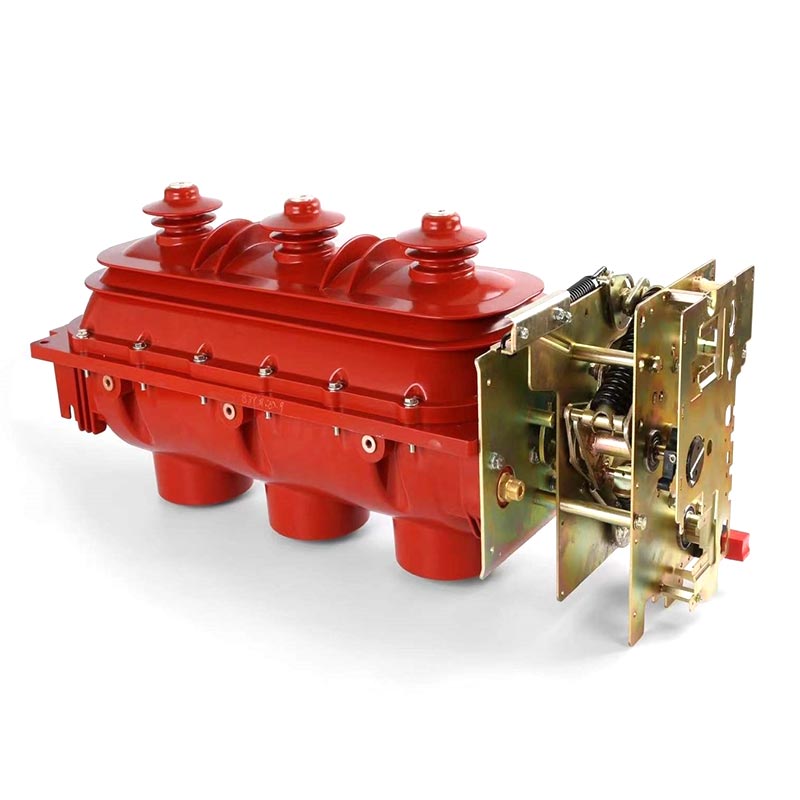

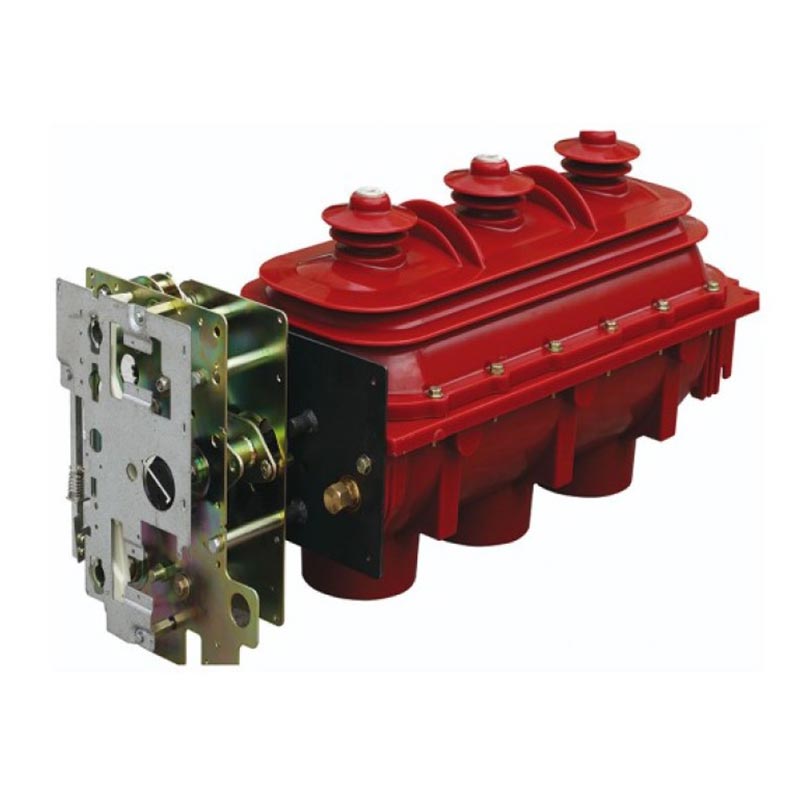

The Usune RMU Load Break Switch utamane kalebu telung jinis produk sing dikembangake kanthi mandiri: AC njero ruangan saklar beban SF6 voltase dhuwur, piranti kombinasi saklar-sekring beban, lan saklar beban sing dipasang ing sirah kabel, nutupi model FLN36-12D (muatan switch) lan FLRN36-12D (muatan switch-fuse kombinasi perkakas). Produk kasebut bisa nyukupi kabutuhan macem-macem skenario distribusi daya, lan utamané cocok kanggo Komplek syarat operasional saka sistem daya China. Minangka produk inti saka Zhejiang Usune Electric Co., Ltd., iki switch diprodhuksi ing pabrik modern perusahaan, ngalami testing kualitas kaku saindhenging proses kanggo njamin kinerja sing stabil lan dipercaya.
1. Usune wis melu banget ing R&D lan produksi peralatan listrik voltase dhuwur sajrone pirang-pirang taun, nglumpukake pengalaman sugih ing aplikasi lapangan. RMU mbukak ngalih break wis digunakake digunakake ing ewu proyek domestik lan internasional, verifikasi daya adaptasi lan linuwih ing macem-macem lingkungan.
2. RMU Load Break Switch dikembangake kanthi mandiri dening tim R&D profesional Usune, nyerep majeng teknologi manca lan ngoptimalake desain kanggo cocog karo karakteristik nyata saka sistem daya China. Sawijining Prinsip pemadam busur, desain struktur, lan mekanisme operasi kabeh nggambarake keahlian profesional sing jero lapangan switchgear voltase dhuwur.
3. Prodhuk wis lulus set lengkap tes jinis, lan kinerja kanthi tundhuk karo GB 3804, GB 16926, IEC 60265, lan standar IEC 60420, nuduhake wewenang teknis lan kepatuhan.
4. Makaryakke struktur sealing dinamis lan statis khusus, iku pamer kinerja sealing banget lan dilengkapi kanthi pengukur tekanan visual kanggo ngawasi wektu nyata. Interlock mekanik sing dipercaya njamin keamanan operasional. Minangka Produsèn profesional, Usune nyedhiyakake layanan lengkap sawise-sales, luwih nambah kapercayan customer.
1. Saklar beban lan peralatan listrik gabungan kalebu omah terisolasi, awak switch, spring mekanisme operasi, pemegang sekering, lan sistem tripping sekring. Saklar beban sing dipasang ing kabel dilengkapi karo a omah terisolasi khusus lan mekanisme operasi spring universal.
2. Housing ndhuwur lan ngisor dibuwang nganggo resin epoksi kanggo mbentuk rongga njero sing kapenuhan gas. Rotasi saka kontak obah umum entuk telung posisi: "nutup," "mbukak," lan "grounding," njamin fleksibel lan ngoper dipercaya.
3. Ing ngarep kothak mekanisme dilengkapi karo SF6 ukuran tekanan lan indikator posisi. Posisi Indikator langsung disambung menyang poros drive kontak obah, njamin indikasi akurat lan dipercaya.
4. Port relief meksa dumunung ing mburi omah. Ing kasus overpressure internal amarga fault, gas dibuwang mundur, nyegah ejection maju lan njamin safety personel.
5. Interlocks mechanical dipercaya kasedhiya antarane ngalih mbukak lan ngalih grounding, lan antarane ngalih grounding lan lawang ngarep (panel cocog) supaya resiko misoperation.
6. Ngalih beban sing dipasang ing terminal kabel dilengkapi konektor kabel ngarep anti-tutul, ndhukung voltase dhuwur sambungan kabel ing loro ujung mlebu lan metu, lan dirancang khusus kanggo cabang kabel / persimpangan kothak.
RMU Load Break Switch nggunakake gas SF6 minangka media pemadam busur, nampilake pemadam busur sing apik banget. kinerja. Nalika saklar ngilangi saiki, kontak obah lan stasioner kapisah, ngasilake busur. Didorong dening medan magnet permanen, busur muter kanthi cepet ngubengi kontak, entuk deionisasi kanthi cepet lan cooling, extinguishing ing titik nul-nyebrang saiki; sawise bejat, longkangan pindho break karo tingkat dhuwur saka isolasi isolasi dibentuk, nyebabake kapasitas pecah sing kuat, nyandhang kontak minimal, lan listrik sing dawa urip.
Digunakake kanggo ngoper, nutup, mbukak, lan operasi grounding saklar beban. Kontrol bolongan operasi ndhuwur ngalih grounding, lan bolongan operasi ngisor kontrol ngalih mbukak; sawise nutup, spring trip synchronously nyimpen energi, lan trip mung bisa dirilis liwat tombol manual utawa sinyal sekring.
Adhedhasar mekanisme manual, desain iki nambah piranti panyimpenan energi motor lan trip coil. Manual lan elektrik operasi iku sawijining lan ora ngganggu saben liyane. Ndhukung remot kontrol, lan operasi voltase kalebu AC220V, DC220V, DC110V, lan DC48V.
- Suhu sekitar: -25 °C ~ +40 °C
- Dhuwur: Ora ngluwihi 2000m
- Kelembapan: saben dina rata-rata asor relatif ≤95%; rata-rata saben wulan asor relatif ≤90%; uap banyu rata-rata saben dina
tekanan ≤2.2kPa; tekanan uap banyu saben wulan ≤1.8kPa
- Udara sekitar bebas saka bledug, asap, gas korosif/bisa kobong, uap, lan polusi semprotan uyah
- Getaran eksternal lan gangguan seismik bisa diabaikan
- Sirkuit sekunder induksi amplitudo interferensi elektromagnetik ≤1.6kV
Miturut GB / T 11022-1999 "Persyaratan Teknis Umum kanggo Switchgear Tegangan Tinggi lan Standar Kontrol", ngalih kudu operate ing kahanan normal; yen kahanan operasi nyata nyimpang saka kisaran normal (kayata dhuwure ngluwihi 2000m, suhu gedhe banget, asor dhuwur lan gampang kondensasi, etc.), pangguna perlu kanggo nggayuh persetujuan karo pabrikan.
| Ora. | Item | Unit | data | |
| FLN36-12D | FLN36-12D | |||
| 1 | Tegangan Rated | kV | 12 | 12 |
| 2 | Frekuensi Rated | Hz | 50 | 50 |
| 3 | Rated Saiki | A | 630 | 125 |
| 4 | Dirating Short-time Tahan Arus Ngalih Beban / Rated Short-circuit Duration | kA/s | 20/3 | - |
| 5 | Dirating Short-time Tahan Arus Earthing Switch / Dirating Short-circuit Duration | kA/s | 20/2 | - |
| 6 | Insnasi saiki | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Calon Short-circuit Breaking Current | kA | - | 50 | |
| 7 | Rated Insulation Level | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Urip Mekanik Sirkuit Utama lan Sirkuit Pembumian | kaping | 3000/2000 | 2000/2000 |
| 9 | Rated SF6 Gas Pressure (Gauge Pressure ing 20 ℃) | MPa | 0.04-0.05 | 0.04-0.05 |
| Model | Tegangan Rated (kV) | Fuse Rated Current (A) | Fuse Link Rated Current (A) | Rated Breaking Current (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Kasus 1: Proyek Distribusi Daya ing Komunitas Perumahan ing Hangzhou, China Komunitas omah gedhe ing Hangzhou, kanthi syarat dhuwur kanggo stabilitas lan keamanan sumber daya, milih istirahat beban Usune FLRN36-12D piranti kombinasi ngalih-sekring minangka peralatan distribusi daya inti sawise comparison. Dipasang ing gardu masyarakat, iku tanggung jawab kanggo ngoper lan pangayoman saka garis daya kanggo 8 omah bangunan (1200 rumah tangga). Wiwit diluncurake ing taun 2024, peralatan kasebut wis digunakake kanthi stabil sajrone luwih saka 12 wulan tanpa ana tripping utawa mati listrik. Desain interlocking sing dipercaya lan kinerja pemadam busur SF6 kanthi efektif nyegah pemadaman listrik sing disebabake dening arus fault, njamin urip normal warga. Minangka supplier kanggo project iki, Usune kasedhiya panuntun dhumateng instalasi ing situs lan layanan pangopènan biasa, entuk pujian dhuwur saka manajemen properti masyarakat lan warga.
A1: Produk kasebut wis lulus tes jinis lengkap, lan kinerjae tundhuk karo GB 3804 "3kV ~ 63kV AC Ngalih Pemutus Beban Tegangan Tinggi", GB 16926 "Alat Gabungan Pemutus Beban Tegangan Tinggi-Sekring", lan IEC 60265 lan standar IEC 60420. Salajengipun, produk kasebut dikembangake kanthi mandiri dening Usune, kanthi kontrol kualitas sing ketat kabeh proses saka pengadaan bahan mentah nganti produksi lan pengujian pabrik. Dinamika sing unik lan struktur sealing statis, ngawasi tekanan nyata-wektu, lan interlocks mechanical dipercaya kabeh njamin long-term operasi stabil.
A2: Produk dirancang supaya kompatibel karo kondisi operasi normal (dhuwur ≤ 2000m, suhu −25 °C ~ +40 °C, lsp). Yen kahanan operasi nyata nyimpang saka kisaran normal (contone, dhuwure ngluwihi 2000m, suhu gedhe banget, asor dhuwur lan kondensasi), pangguna kudu takon karo pabrikan (Zhejiang Usune Electric Co., Ltd.) ing advance. Tim R&D profesional Usune bisa menehi solusi khusus adhedhasar spesifik lingkungan kanggo njamin operasi produk stabil.
