Ringkesan Artikel
Pandhuan iki nerangake cara kerja unit utama ring terisolasi, komponen sing nemtokake kinerja, cara ngevaluasi spesifikasi teknis, lan apa sing kudu diverifikasi para panuku sadurunge tuku. Iki uga nyakup tantangan aplikasi umum, safety operasional, lan praktik pangopènan sing bisa mbantu nyuda downtime sing bisa dihindari.

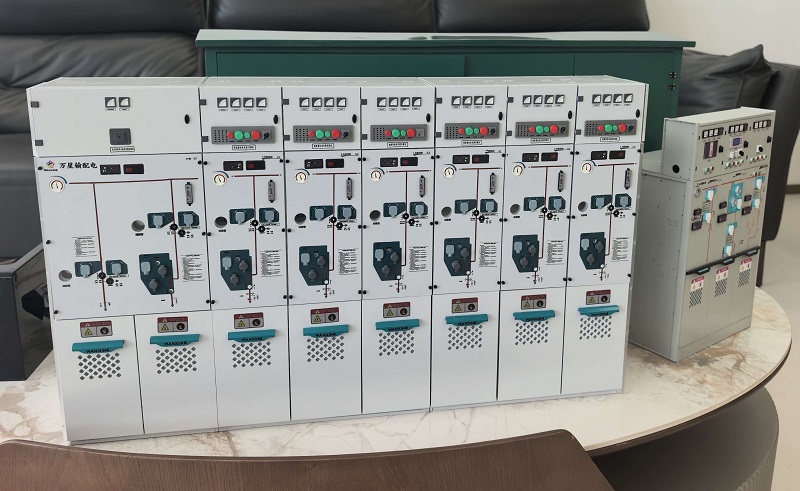

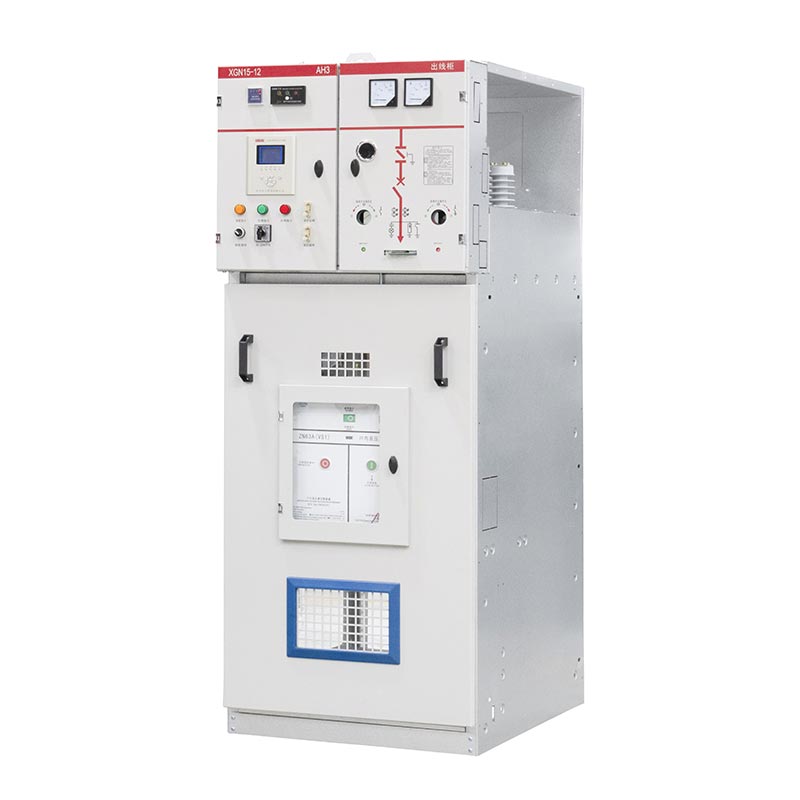

1. Apa RMU Unit Utama Ring Terisolasi Udara?
Anunit utama ring terisolasi udara RMUminangka rakitan switchgear listrik voltase medium sing dirancang kanggo nyambung, ngontrol, lan ngisolasi sirkuit ing jaringan distribusi. Iki nggunakake udara atmosfer minangka media insulasi ing saubengé komponen energi sing ditrapake tinimbang ngandelake gas SF₆ minangka medium insulasi utama ing kompartemen kasebut.
Istilah kasebutunit utama ringnjlèntrèhaké peran peralatan ing noto distribusi ring. Dering kasebut biasane nyambungake sawetara titik distribusi, ngidini daya tekan gardu saka arah sing beda nalika desain jaringan lan konfigurasi operasi ngidini. RMU nggabungake sawetara fungsi ngoper ing pager kompak, mbantu operator distribusi ngatur feeder lan sambungan trafo.
Ora kaya trafo distribusi, sing ngganti voltase listrik, RMU ngatur sambungan lan medhot sirkuit medium-voltase. Gumantung ing konfigurasi, bisa nyedhiyani ngoper mbukak, isolasi, earthing, lan pangayoman feeder liwat sekring utawa mbobol sirkuit.
RMU terisolasi udara digunakake ing aplikasi ing ngendi insinyur mbutuhake fungsi ganti sing ditetepake kanthi jelas, pengaturan insulasi bebas gas, lan konfigurasi sing cocog karo lingkungan instalasi. Sadurunge nemtokake siji, tim proyek kudu ngonfirmasi voltase sistem, tingkat kesalahan, skema operasi, ruang sing kasedhiya, lan syarat sarana sing ditrapake.
2. Kepiye carane RMU Insulated Udara?
RMU terisolasi online ngatur daya listrik kanthi ngontrol sambungan antarane feeder ring mlebu lan sirkuit distribusi sing metu. Ing noto telung cara khas, loro Unit fungsi nyambungake bagean kabel ring, nalika Penyetor katelu utawa nglindhungi feeder trafo lokal.
Operasi Distribusi Normal
Sajrone operasi normal, piranti ngoper dipanggonke miturut rencana operasi sing disetujoni jaringan. Akeh jaringan distribusi nggunakake tata letak kabel ring-shaped karo titik biasane mbukak. noto iki ngreksa rute sumber alternatif tanpa kudu operasi kabeh ring minangka daur ulang ditutup.
Isolasi Fault lan Restorasi Pasokan
Yen bagean kabel ngalami fault, piranti proteksi ndeteksi utawa ngganggu fault minangka dirancang, nalika operator utawa sistem otomatis disetujoni isolasi bagean sing kena pengaruh. Jaringan sehat sing isih bisa dipulihake liwat feeder alternatif, yen rating peralatan, kapasitas jaringan, koordinasi perlindungan, lan prosedur ngalih ngidini.
| Kondisi operasi | Fungsi RMU | Tujuan operasional |
|---|---|---|
| Operasi normal | Njaga sambungan sirkuit sing ditunjuk. | Ngirim daya menyang beban sing disambungake. |
| pangopènan ngrancang | Ngisolasi sirkuit sing cocog lan mbisakake prosedur pembumian sing disetujoni. | Nggawe kondisi kerja sing aman. |
| Kesalahan kabel | Dianggo karo skema proteksi sistem kanggo ngganggu utawa ngisolasi bagean sing kena pengaruh. | Matesi area jaringan sing kena pengaruh. |
| Pamulihan jaringan | Ngidini ngoper sah kanggo nyambungake maneh bagean sehat yen diijini. | Mulihake layanan kanthi aman lan cepet sabisa. |
Penting kanggo mbedakake ngoper beban saka gangguan fault. A ngalih mbukak break dirancang kanggo tugas ngoper tartamtu; kudu ora dianggep ngganggu saben arus short-circuit. Proteksi fault mbutuhake kombinasi sekring-switch terkoordinasi utawa pemutus sirkuit kanthi relay proteksi sing cocok.
3. Apa Komponen Utama RMU Terisolasi Udara?
Tata letak internal sing pas beda-beda miturut pabrikan lan model, nanging umume desain nggabungake piranti switching, konduktor, struktur insulasi, mekanisme safety, lan peralatan pemantauan opsional.
Load Break Ngalih
Load break switch nyambungake utawa medhot sirkuit ing kondisi mbukak-ngoper normal sing ditemtokake. Ing konfigurasi ring, padha ngidini operator kanggo ngontrol bagean kabel mlebu lan metu. Kapabilitas sing dirating, mecah, lan tahan wektu cendhak kudu cocog karo tugas sing dituju.
Busbar lan Sambungan Listrik
Busbar nyedhiyakake jalur konduktif antarane unit fungsional. Materi, bagean salib, kualitas sambungan, lan desain termal mengaruhi kemampuan nggawa saiki lan kenaikan suhu. Terminasi kabel uga kudu cocog karo jinis kabel sing ditemtokake lan susunan instalasi.
Earthing Ngalih lan Interlocks
Ngalih earthing nyedhiyakake sarana kanggo grounding bagean sirkuit terisolasi sing ditemtokake nalika urutan operasi sing disetujoni ngidini. Interlocks mekanik utawa listrik mbantu nyegah operasi ngoper sing dilarang. Mekanisme iki penting, nanging ora ngganti verifikasi isolasi lan ora ana voltase miturut prosedur safety sing ditrapake.
Kombinasi Fuse-Switch utawa Circuit Breakers
Transformer feeder bisa nggunakake kombinasi sekring-switch utawa pemutus sirkuit karo relay protèktif. Solusi sing cocog gumantung marang karakteristik trafo, arus kesalahan sing dikarepake, syarat selektivitas, lan filosofi perlindungan jaringan.
Insulator, Enclosure, lan Aksesoris Monitor
Insulating ndhukung njaga reresik electrical dibutuhake lan ndhukung komponen urip. Enclosure nglindhungi peralatan saka kahanan lingkungan lan mekanik sing ditemtokake kanggo produk kasebut. Indikator voltase opsional, indikator passage fault, operator motor, lan piranti komunikasi bisa nambah visibilitas operasional lan remot kontrol nalika diintegrasi kanthi bener.
4. Apa Keuntungan sing Ditawakake Insulasi Udara?
Insulasi udara bisa menehi keuntungan praktis kanggo proyek distribusi, utamane yen pemilik proyek pengin ngindhari insulasi adhedhasar SF₆ ing kompartemen sing cocog. Nilai keuntungan kasebut gumantung saka desain peralatan lan lingkungan operasi.
- Ora ana syarat SF₆ ing kompartemen terisolasi udara:Desain sing cocog ngindhari penanganan, pemantauan bocor, lan pertimbangan pemulihan pungkasan sing ana gandhengane karo SF₆ ing kompartemen kasebut.
- Pangaturan sing katon lan bisa diakses ing ngendi dirancang:Sawetara konstruksi nggawe komponen lan ngoper posisi luwih gampang kanggo personel sing dilatih kanggo mriksa. Aksesibilitas kudu diverifikasi kanggo model sing tepat.
- Konfigurasi modular:Unit fungsional bisa diatur kanggo nyukupi syarat mlebu, metu, lan transformer-feeder sing beda nalika kulawarga produk ndhukung kombinasi sing dibutuhake.
- Perencanaan pangopènan praktis:Tanpa SF₆ ing bagean terisolasi udara, operator ngindhari tugas servis sing gegandhengan karo gas kanggo bagean kasebut, sanajan pangopènan listrik lan mekanik tetep penting.
- Dhukungan kanggo otomatisasi distribusi:Operator motor opsional lan aksesoris ngawasi bisa ndhukung ngoper remot lan laporan status.
Apa Watesan?
Desain terisolasi udara bisa uga mbutuhake jarak listrik sing luwih gedhe lan jejak instalasi sing luwih gedhe tinimbang sawetara alternatif sing diisolasi gas. Kelembapan, kontaminasi, kondensasi, ketinggian, lan kahanan enclosure uga bisa mengaruhi kinerja insulasi. Desain tanpa gas ora ateges operasi tanpa pangopènan utawa kinerja sing unggul ing saben lingkungan.
Para panuku kudu mbandhingake konfigurasi peralatan lengkap, biaya instalasi, syarat siklus urip, kahanan lingkungan, lan peraturan sing ditrapake tinimbang milih RMU adhedhasar medium insulasi.
5. Where Are Air Insulated RMUs Digunakake?
Unit utama ring terisolasi udara bisa ngladeni sawetara aplikasi distribusi voltase medium, miturut rating voltase, pengaturan proteksi, konstruksi kandang, lan kahanan instalasi sing disetujoni.
Tanduran Industri
Pabrik lan fasilitas pangolahan nggunakake peralatan distribusi voltase medium kanggo nyuplai trafo, area produksi, lan beban listrik liyane. RMU bisa ndhukung isolasi feeder lan mbantu tim pangopènan ngatur bagean jaringan tanpa mengaruhi kabeh situs.
Pangembangan Komersial lan Omah
Komplek kantor, pangembangan apartemen, properti ritel, lan proyek campuran bisa nggunakake RMU ing gardu distribusi lokal. aransemen fungsi kompak bisa menakake ngatur sawetara feeder trafo ing infrastruktur electrical ngrancang.
Jaringan Distribusi Utilitas
Operator distribusi bisa nginstal RMU ing titik sambungan jaringan kanggo ngontrol bagean feeder lan ndhukung prosedur pemugaran. Unit sing dipilih kudu nyukupi syarat proteksi, ngoper, instalasi, lan dokumentasi khusus kanggo sarana.
Proyek Energi lan Infrastruktur sing Bisa Dianyari
Instalasi solar, fasilitas infrastruktur, lan proyek energi liyane mbutuhake switch voltase medium antarane sirkuit koleksi, trafo, lan jaringan distribusi. RMU kudu dipilih miturut kontribusi fault, tugas switching, lan desain sambungan kothak.
Kanggo instalasi ruangan utawa pesisir, tim proyek uga kudu netepake proteksi enclosure, tahan korosi, kisaran suhu, kontrol kondensasi, lan penyegelan kabel. Kesesuaian model tartamtu kudu dikonfirmasi marang kahanan layanan sing diumumake dening pabrikan.
6. Spesifikasi Apa sing kudu Dipriksa Para Pembeli?
Milih RMU terisolasi udara mbutuhake luwih saka cocog karo voltase nominal. Rating sing salah utawa pengaturan proteksi sing ora cocog bisa nggawe risiko safety, telat komisioning, lan owah-owahan peralatan sing larang regane. Para panuku kudu menehi pabrikan parameter jaringan lan syarat proyek sadurunge njaluk kutipan.
| Spesifikasi | Apa sing kudu diverifikasi | Apa iku penting |
|---|---|---|
| voltase dirating | Kompatibilitas karo voltase operasi nominal lan maksimum sistem. | Njamin rating insulasi lan peralatan cocog karo jaringan. |
| Rated saiki | Busbar, switch dering, lan rating saiki feeder. | Nyegah pilihan peralatan sing ora cocog kanggo beban sing dikarepake. |
| Kinerja short-circuit | Wektu cendhak sing dirating tahan saiki, durasi, lan tugas nggawe utawa nglanggar. | Cocog switchgear kanggo tingkat fault diwilang. |
| Konfigurasi fungsional | Jumlah cara, switch dering, feeder trafo, lan pranata expansion. | Nyelarasake peralatan karo diagram baris siji. |
| Cara pangayoman | Kombinasi sekring-switch utawa sirkuit mbobol lan susunan relay. | Ndhukung ngresiki lan koordinasi sing bener. |
| Insulasi lan reresik | Desain insulasi udara lan reresik listrik sing dibutuhake. | Ndhukung kinerja dielektrik ing kahanan tartamtu. |
| Lingkungan instalasi | Panggunaan njero ruangan utawa ruangan, ketinggian, kelembapan, suhu, lan polusi. | Nyuda risiko lingkungan lan insulasi. |
| Proteksi kandang | Rating IP sing ditemtokake lan syarat akses. | Nemtokake proteksi marang ingress ing kahanan sing diuji. |
| Klasifikasi safety | Klasifikasi busur internal sing dibutuhake, sisi sing bisa diakses, saiki, lan durasi. | Ngatasi syarat perlindungan personel khusus proyek. |
| Otomasi | Operasi manual utawa motor, pasokan tambahan, sinyal, lan protokol komunikasi. | Njamin kompatibilitas karo ngawasi remot utawa SCADA. |
| Dokumen kepatuhan | Standar sing ditrapake, laporan tes jinis, cathetan tes rutin, lan sertifikat. | Ndhukung persetujuan teknis lan persetujuan proyek. |
Ngerti Standar sing Ditrapake
IEC 62271-200 nyakup unit switchgear lan piranti kontrol sing ditutup logam AC kanggo voltase sing dirating ing ndhuwur 1 kV lan nganti 52 kV, kalebu aplikasi njero ruangan lan ruangan sing relevan. Edisi lan amandemen sing ditrapake kudu dikonfirmasi marang spesifikasi proyek. Gumantung ing konfigurasi peralatan, standar tambahan kanggo switch, pemutus sirkuit, kombinasi switch-sekring, lan piranti earthing bisa uga ditrapake.
Kanggo referensi, hubungi publikasi resmi IEC 62271-200. Kepatuhan kudu diverifikasi kanggo model lan konfigurasi sing diusulake; statement umum sing produk nderek standar IEC ora sulih kanggo dokumentasi ndhukung cocok.
Pitakonan sing Takon Sadurunge Nggawe Pesenan
- Apa RMU sing diusulake cocog karo diagram baris siji lan susunan kabel sing disetujoni?
- Apa kapabilitas arus lan short-circuit sing dirating cukup kanggo sinau sistem?
- Apa fungsi proteksi lan earthing sing kalebu standar?
- Apa bukti tes jinis lan cathetan tes pabrik rutin kasedhiya kanggo konfigurasi sing cocog?
- Apa dimensi, posisi kabel-entri, rincian pondasi, lan reresik pangopènan dikonfirmasi?
- Apa suku cadang, instruksi operasi, dhukungan komisioning, lan syarat garansi wis ditemtokake kanthi jelas?
7. Apa Persyaratan Keamanan lan Instalasi sing Penting?
Instalasi switchgear voltase medium kudu ditindakake dening personel sing nduweni kualifikasi miturut gambar sing disetujoni, peraturan listrik lokal, instruksi pabrikan, lan prosedur safety khusus situs. Amarga peralatan bisa ngemot energi listrik sing disimpen utawa diakibatake mbebayani, komisioning lan pangopènan ora kudu gumantung ing posisi ngalih visual.
Persiapan Situs
Sadurunge pangiriman, konfirmasi yen pondasi, trenches kabel, ruang mlengkung kabel, rute akses, syarat ventilasi, lan reresik operasi cocog karo gambar sing disetujoni. Wilayah instalasi kudu tetep ing watesan lingkungan sing ditemtokake lan ngidini operasi lan pangopènan sing aman.
Kabel Mandap lan Earthing
Gunakake aksesoris kabel sing kompatibel lan tindakake pandhuan mandap pabrikan. Verifikasi persiapan konduktor, torsi sambungan, identifikasi fase, kondisi insulasi, lan sambungan grounding. Terminasi sing ora dipasang bisa nyebabake overheating, discharge parsial, rusak insulasi, utawa gagal listrik.
Komisioning Priksa
Komisi kudu ngetutake rencana tes sing disetujoni sing nggambarake desain produk lan syarat proyek. Pemriksaan umum kalebu inspeksi operasi mekanik, interlocks, kabel, kontinuitas earthing, setelan proteksi, sirkuit kontrol, lan asil tes listrik sing relevan. Tes sing tepat lan kritéria ditampa kudu ditetepake dening insinyur sing mumpuni.
8. Kepiye Operator Bisa Njaga RMU Terisolasi Udara?
Senajan RMU terisolasi udara ngindhari servis gas SF₆ ing kompartemen sing diisolasi udara, nanging isih mbutuhake program pangopènan sing cocog karo desain, tugas, umur, lan lingkungan instalasi. Pangopènan pencegahan mbantu ngenali rusak sadurunge nyebabake gangguan utawa kedadeyan safety.
Area Inspeksi sing Disaranake
- Kondisi kandang:Priksa karat, karusakan fisik, mlebu banyu, ventilasi sing macet, lan segel sing rusak.
- Kondisi isolasi:Mangga madosi kontaminasi, Kelembapan, tandha nelusuri, retak, utawa pratandha rusak liyane sak pengawasan disetujoni.
- Mekanisme switching:Priksa mekanisme operasi, indikator posisi, interlocks, lan kondisi mekanik miturut prosedur pabrikan.
- Sambungan lan kabel:Mriksa mandap diakses lan sambungan kanggo pratandha saka overheating, looseness, utawa karusakan jampel nggunakake cara disetujoni.
- Proteksi lan kontrol:Verifikasi setelan relay, daya tambahan, weker, operator motor, lan fungsi komunikasi sing dipasang.
- Cathetan:Inspeksi dokumen, asil tes, kesalahan, operasi switching, lan tumindak koreksi.
Sepira Kerepe RMU Diperiksa?
Ora ana interval inspeksi siji sing cocog kanggo saben instalasi. Tindakake jadwal pangopènan pabrikan, peraturan sing ditrapake, syarat sarana, lan penilaian risiko situs. Peralatan ing lingkungan sing mbledug, lembab, korosif, utawa akeh banget mbutuhake pemeriksaan kondisi sing luwih kerep.
Aja mbukak kompartemen sing disegel utawa diwatesi, nyetel komponen langsung, utawa nindakake karya intrusif tanpa wewenang, pamisahan, lan prosedur tes sing wis ditemtokake. Yen dadi panas ora normal, swara discharge, mambu kobong, weker sing ora dikarepke, utawa resistensi mekanik, escalate masalah kasebut menyang personel pangopènan sing mumpuni.
9. Masalah Umum Apa sing kudu Dicegah dening Tim Proyek?
Akeh masalah proyek switchgear diwiwiti sadurunge energization. Spesifikasi sing jelas, dokumentasi lengkap, lan koordinasi antarane supplier peralatan, desainer listrik, installer, lan pangguna pungkasan bisa nyuda wektu tundha sing bisa dihindari.
| Masalah umum | Potensi akibat | Tindakan pencegahan |
|---|---|---|
| Rating fault salah | Peralatan bisa uga ora nahan tugas fault jaringan sing nyata. | Konfirmasi asil fault-sinau lan ratings peralatan sadurunge disetujoni. |
| Konfigurasi feeder sing salah | Ilang fungsi switching utawa proteksi lan desain ulang sing larang. | Deleng diagram garis tunggal lan jadwal unit fungsional. |
| Aksesoris kabel sing ora kompatibel | Kesulitan instalasi utawa terminasi kabel sing ora bisa dipercaya. | Konfirmasi spesifikasi kabel lan kit mandap sing disetujoni. |
| Kondisi situs sing ora cocog | Kondensasi, karat, masalah insulasi, utawa watesan akses. | Priksa kahanan layanan, desain enclosure, lan reresik instalasi. |
| Dokumen tes ora lengkap | Inspeksi telat, acceptance, utawa commissioning. | Setuju karo cathetan tes lan sertifikat sing dibutuhake sajrone pengadaan. |
| Tanggung jawab pangopènan sing ora jelas | Pemriksaan sing ora kejawab lan respon kesalahan sing luwih alon. | Netepake prosedur operasi, latihan, suku cadang, lan dhukungan layanan. |
Kanggo tim pengadaan, pendekatan sing paling efektif yaiku nemtokake syarat teknis sadurunge mbandhingake kutipan. Rega awal sing murah bisa uga ora nggambarake nilai sakabehe sing paling apik yen konfigurasi sing diusulake mbutuhake teknik tambahan, owah-owahan instalasi, utawa aksesoris sing ora didhukung.
10. Pitakonan sing Sering Ditakoni
Apa tujuan utama saka unit utama ring terisolasi udara RMU?
Tujuan utamane yaiku ngatur sambungan switching, isolasi, lan distribusi ing jaringan voltase medium. Gumantung ing konfigurasi, uga menehi pangayoman trafo-feeder lan ndhukung isolasi saka bagean kabel risak.
Apa tegese terisolasi udara ing RMU?
Iki tegese udhara atmosfer minangka medium insulasi ing saubengé komponen energi sing relevan. Penataan insulasi sing tepat gumantung saka desain produk, lan istilah kasebut ora nemtokake teknologi switching utawa gangguan busur.
Apa RMU SF₆ terisolasi udara bebas?
Desain terisolasi udara bisa nyegah SF₆ ing kompartemen insulasi sing cocog. Para panuku kudu mriksa dokumentasi teknis pabrikan kanggo ngonfirmasi manawa perakitan sing diusulake lengkap ngemot SF₆ utawa gas insulasi liyane.
Apa bedane antarane RMU lan trafo?
RMU ngontrol lan nglindhungi sambungan listrik ing jaringan distribusi, nalika trafo ngganti voltase saka level siji menyang level liyane. Padha bisa diinstal bebarengan ing gardu distribusi, nanging padha nindakake fungsi beda.
Bisa RMU terisolasi online bisa mulihake daya sawise fault?
Ora mesthi. Unit dhasar mbutuhake ngalih manual sing sah. Isolasi utawa restorasi kesalahan otomatis mbutuhake proteksi sing cocog, switch bermotor, logika kontrol, komunikasi, lan skema otomatisasi jaringan sing disetujoni.
Rating teknis apa sing paling penting nalika tuku RMU?
Parameter utama kalebu voltase sing dirating, arus sing dirating, daya tahan sirkuit cendhak lan kemampuan nggawe, tugas ngoper, pengaturan proteksi, kinerja insulasi, kondisi lingkungan, peringkat enclosure, lan klasifikasi busur internal sing dibutuhake.
Apa RMU terisolasi udara mbutuhake pangopènan?
ya wis. Operator kudu ngetutake jadwal pangopènan pabrikan lan mriksa enclosure, insulasi, mekanisme switching, terminasi kabel, sistem earthing, piranti proteksi, lan peralatan kontrol opsional sing cocog.
Standar apa sing cocog karo RMU tertutup logam voltase medium?
IEC 62271-200 minangka standar kunci kanggo rakitan switchgear tertutup logam AC sing ditrapake kanthi rating ndhuwur 1 kV lan nganti 52 kV. Standar liyane bisa uga ditrapake kanggo piranti switching lan proteksi individu. Tim proyek kudu verifikasi edisi sing dibutuhake lan dokumentasi tes produk sing nyata.
Kepiye para panuku bisa ngevaluasi pabrikan RMU?
Deleng dokumentasi teknis pabrikan, opsi konfigurasi produk, bukti tes jinis sing ditrapake, prosedur uji coba pabrik rutin, kontrol kualitas, pandhuan instalasi, kasedhiyan suku cadang, kahanan garansi, lan kemampuan kanggo nyukupi syarat khusus proyek.
Pilih RMU Insulated Udara Tengen kanggo Proyek Sampeyan
Distribusi voltase medium sing dipercaya diwiwiti kanthi konfigurasi peralatan sing tepat, spesifikasi teknis sing akurat, lan pemahaman sing jelas babagan kahanan situs. Apa sampeyan ngrancang sistem distribusi tenaga industri, pangembangan komersial, utawa proyek jaringan sarana, pilihan peralatan sing ati-ati bisa ndhukung operasi sing luwih aman lan perencanaan pangopènan sing luwih dipercaya.
Zhejiang Usune Electric Co., Ltd.bisa kalebu ing evaluasi supplier nalika sumber peralatan distribusi listrik. Nuduhake voltase proyek, arus sing dirating, syarat sirkuit cendhak, konfigurasi unit fungsional, lingkungan instalasi, lan standar sing ditrapake kanggo mbantu nggawe ruang lingkup teknis sing cocog.
Perlu bantuan kanggo nemtokake syarat switchgear voltase medium?Hubungi kitakanggo ngrembug spesifikasi proyek sampeyan, njaluk dokumentasi produk sing cocog, lan njelajah solusi sing cocog kanggo aplikasi distribusi daya sampeyan.
Cathetan teknis: Konfigurasi lan rating produk beda-beda miturut model. Konfirmasi kabeh spesifikasi, standar sing ditrapake, dokumentasi tes, lan prosedur operasi karo pabrikan lan insinyur proyek sing tanggung jawab sadurunge tuku, instalasi, utawa energi.
