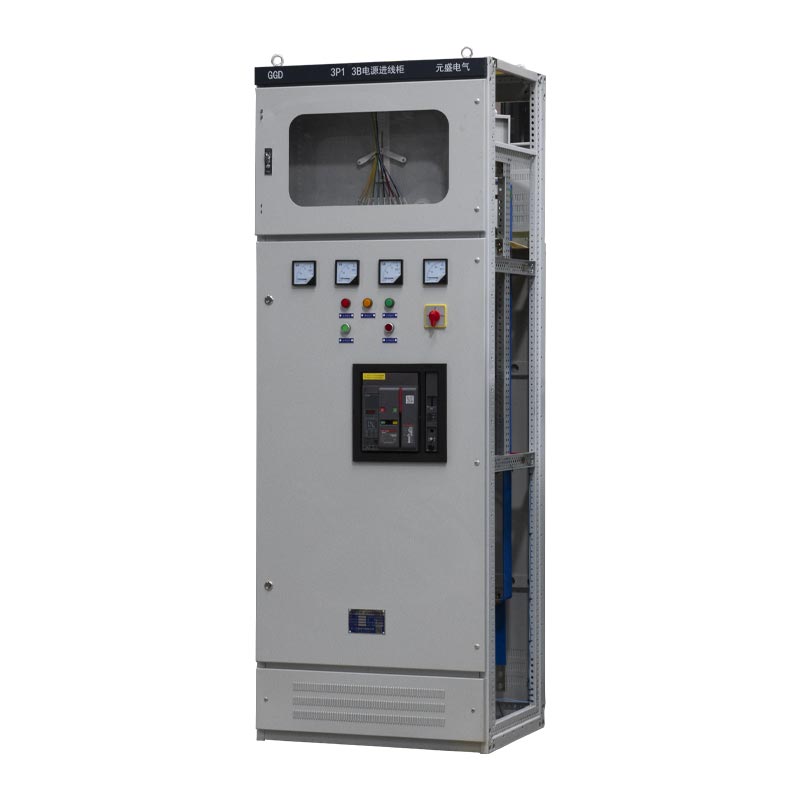

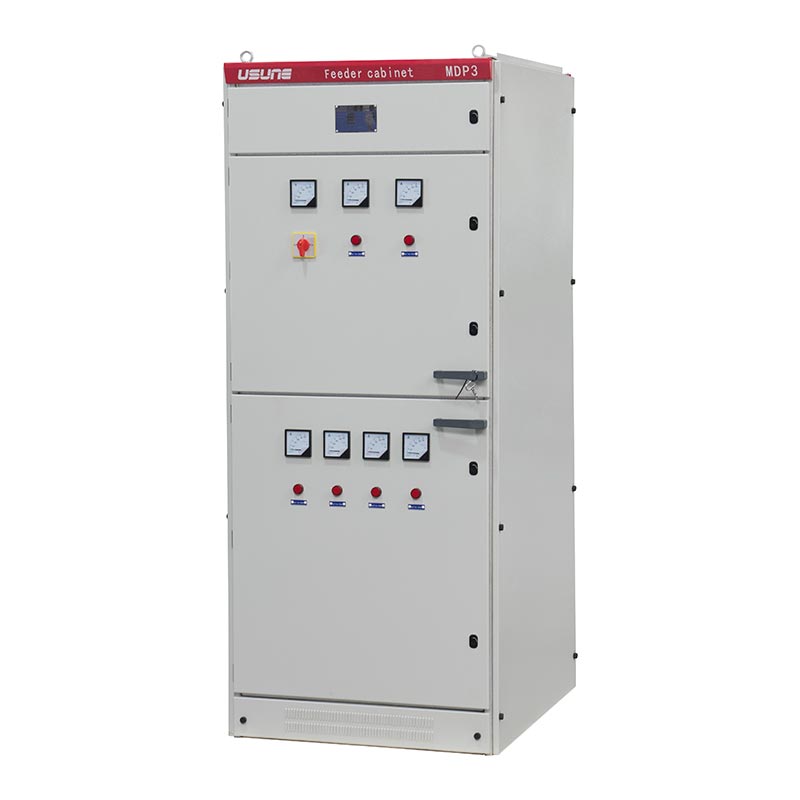

Kabinet Switchgear Tipe Tetap Tegangan Rendah

Kabinet Switchgear Tipe Tetap Usune GGD Dirancang khusus kanggo sistem distribusi daya AC 50Hz kanthi voltase operasi sing dirating 380V lan arus operasi sing dirating nganti 3150A. Iku serves minangka hub kontrol inti kanggo daya, cahya, lan peralatan distribusi, stabil lan efisien nyadari fungsi distribusi daya.

Dikembangake kanggo nanggepi kabutuhan sektor energi, pangguna daya, lan unit desain, produk iki duwe kemajuan teknologi lan upgrade becik saka switchgear voltase kurang tradisional. Minangka produk inti saka Cina anjog Pabrikan, nggabungake kinerja sing dipercaya, operasi sing aman, lan pangopènan sing trep, dadi luwih disenengi pilihan kanggo pangguna global sing golek supplier distribusi daya voltase rendah sing dipercaya. Ngatur produksi Kapabilitas pabrik Cina majeng, kualitas dijamin.

Switchgear tegangan rendah

Switchgear voltase medium

Parameter Teknis Inti

1. Dirating Frekuensi: 50Hz
2. Rated Tegangan Operasi: 380V AC
3. Rated Operating Saiki: Nganti 3150A
4. Standar sing ditrapake: IEC439, GB 7251, IEC60056, lsp.
5. Rating Proteksi: IP30–IP54 (Customizable)
6. Kapasitas Breaking: Dhuwur, stabilitas dinamis lan termal banget

Kepatuhan lan Jaminan Kualitas

1. Standar Internasional

Kabinet Switchgear Tipe Tetap Tegangan Rendah tundhuk karo standar listrik internasional inti, njamin aplikasi global lan linuwih. Standar kasebut kalebu: IEC60056 (Pemutus Sirkuit Tegangan Tinggi), IEC60099 (AC Gapless Metal Oxide Surge Arresters), IEC60129 (Saklar Pemutus AC lan Saklar Grounding), IEC60185 (Transformers Saiki), IEC60186 (Transformers Voltage), lan IEC60298 (1kV–50kV AC Metal-Eclosed Switchgear).

2. Standar Nasional lan Industri

Switchgear memenuhi standar nasional lan industri Cina sing ketat, kalebu: GB / T7251.12-2013 (Tegangan rendah unit switchgear lan controlgear), GB1207 (trafo tegangan), GB1208 (trafo saiki), GB50150-2006 "Standar Pengujian Penerimaan Peralatan Listrik ing Instalasi Listrik", lan DL/T 5004-2004 "Teknis Spesifikasi Desain Sistem DC ing Teknik Tenaga".

3. Tes lan Inspeksi sing Kaku

- Inspeksi Visual: Inspeksi visual lan dimensi sing komprehensif ditindakake ing gaya kabinet, dimensi, desain struktur, uga pilihan, tata letak, wiring, proses instalasi, lan lapisan permukaan komponen internal kanggo mesthekake selaras karo syarat technical, lan cathetan sing katahan.

- Pengujian Pabrik: Saben switchgear ngalami tes pabrik lan inspeksi miturut nasional lan saiki standar industri sadurunge ninggalake pabrik, lan cathetan test asli kasedhiya kanggo mesthekake yen produk ketemu standar sadurunge pangiriman.

Persyaratan Lingkungan Operasi

1. Suhu sekitar: -5 ℃ nganti + 40 ℃, suhu rata-rata 24 jam ≤ + 35 ℃
2. Altitude: ≤ 2000m (instalasi njero ruangan)
3. Kelembapan Relatif: ≤ 50% ing + 40 ℃, bisa santai ing suhu sing kurang (contone, ≤ 90% ing + 20 ℃), considering kondensasi amarga owah-owahan suhu.
4. Instalasi Angle: Angle karo bidang vertikal ≤ 5 °
5. Syarat Lingkungan: Bebas saka getaran, impact, lan zat korosif sing abot; syarat khusus bisa rembugan karo Produsèn.

Kaluwihan Kinerja Inti

1. Kapasitas Breaking Dhuwur lan Stabilitas Kuwat

Struktur sing kuat, bisa nahan arus hubung singkat sing gedhe, lan operasi sing stabil ing kahanan ekstrim. kahanan listrik.

2. Konfigurasi Fleksibel

Solusi listrik modular ndhukung macem-macem kombinasi, macem-macem seri kasedhiya, bisa adaptasi karo macem-macem skenario aplikasi.

3. Praktis lan Awet

Struktur novel, tingkat proteksi dhuwur, tahan bledug, tahan lembab, lan tahan impact, ndawakake umur layanan.

4. Aman lan Gampang kanggo Njaga

Tata letak sing cetha, komponen sing gampang diakses, operasi sing trep, nyuda downtime lan nyederhanakake pangopènan. 5. Wide Applicability: Wide applicable kanggo pembangkit listrik, gardu, pabrik, bangunan komersial, lan proyek infrastruktur.

Kasus Aplikasi Donya Nyata

Kasus 1: Proyek Distribusi Daya kanggo Tambang Batubara Gedhe

1. Latar mburi Proyek: Klompok pertambangan batu bara sing gedhe mbutuhake sistem distribusi daya voltase rendah sing bisa dipercaya peralatan pertambangan lemah lan fasilitas lumahing, ngadhepi lingkungan atos kayata bledug, asor, lan geter.
2. Solusi: Usune nyedhiyakake 36 GGD seri Low Voltage Fixed Type Switchgear Cabinets, disesuaikan karo IP54 pangayoman lan instalasi tahan geter.
3. Asil Aplikasi: Operasi stabil luwih saka 5 taun tanpa gagal listrik utama; frekuensi pangopènan suda dening 30% dibandhingake karo peralatan lawas; ora ana kacilakan safety listrik, ningkatake efisiensi pertambangan.

Kasus 2: Proyek Upgrade Gardu Perkotaan

1. Latar mburi Project: A gardu kotamadya needed kanggo upgrade sistem distribusi daya tuwa, mbutuhake tambah kapasitas sumber daya lan linuwih kanggo nyukupi kabutuhan listrik warga lan bisnis.
2. Solusi: Switchgear Usune GGD digunakake, kanthi arus dirating 3150A, nggabungake pemantauan cerdas lan fungsi pangayoman.
3. Efek Aplikasi: Kapasitas distribusi daya tambah 40%, nyukupi kebutuhan daya puncak; wektu respon fault suda nganti 60%, nyuda wektu mati listrik; tundhuk karo standar Grid Negara, entuk banget panrima.

Spesifikasi Teknis

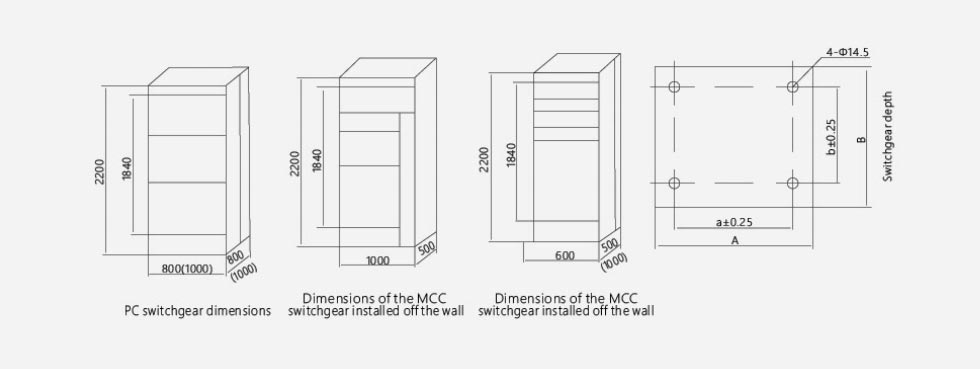

Ukuran Eksternal Produk

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

FAQ

Q1: Apa rating proteksi saka Kabinet Switchgear Tipe Tetap Usune GGD Tegangan Rendah, lan kepiye cara diadaptasi menyang lingkungan sing beda-beda?

A: Rating proteksi standar yaiku IP30, bisa disesuaikan nganti IP54. Rating proteksi sing luwih dhuwur (contone, IP54) yaiku bledug lan tahan kelembapan, cocok kanggo tambang, pabrik, lan lingkungan sing lembab; kanggo lingkungan korosif, lapisan anti-karat lan bahan khusus kasedhiya kanggo nyukupi kabutuhan khusus.

Q2: Apa umur produk, lan pangopènan rutin apa sing dibutuhake?

A: Urip layanan normal yaiku 15-20 taun. Pangopènan rutin kalebu: reresik bledug saben wulan, mriksa fasteners lan status operasi komponen; testing resistance insulasi lengkap taunan lan fungsi pangayoman kalibrasi. Pangopènan sing tepat bisa nambah umur layanan lan njamin operasi sing stabil.

Q3: Apa Usune bisa nyedhiyakake solusi khusus kanggo voltase / arus utawa struktur khusus?

A: Nggih. Minangka produsen profesional, kita nawakake layanan kustomisasi lengkap: nyetel voltase dirating (220V/400V) lan saiki (nganti 3150A), ngowahi dimensi, tata letak komponen lan fungsi; tim engineering kita bakal bisa rapet kanggo ngrancang solusi khusus sing tundhuk karo standar IEC/GB.
