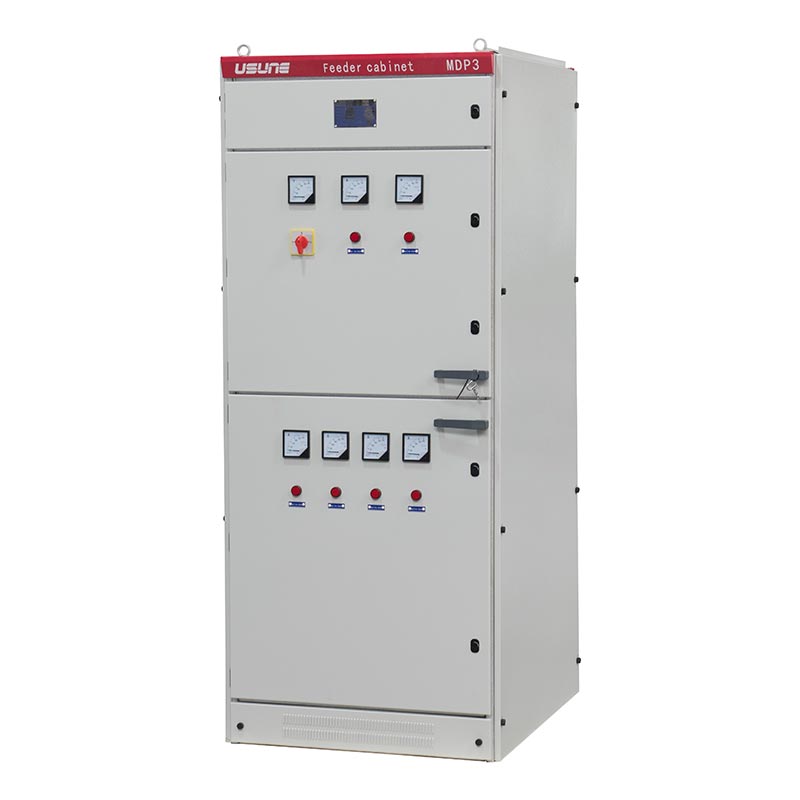

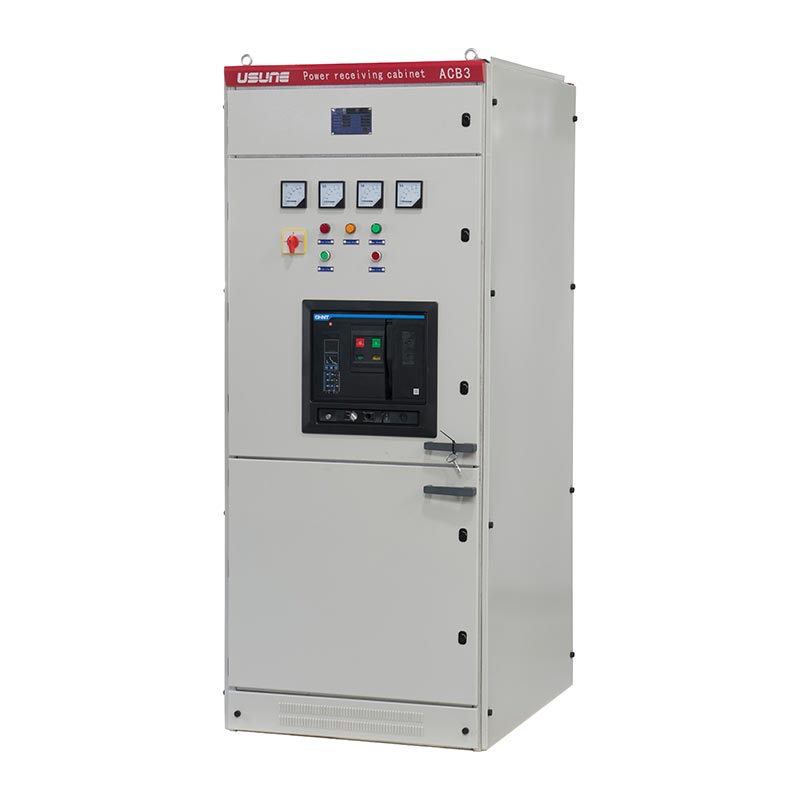

Usune GGD Low Voltage Switchgear minangka switchgear tetep sing utamané digunakake kanggo panrima daya, distribusi, lan kontrol. ing sistem voltase kurang. Optimized kanggo aplikasi njero ruangan, iku cocok kanggo pembangkit listrik, gardu, industri lan perusahaan pertambangan, lan bangunan dhuwur, lan bisa nangani beban nganti 3150A.
- Tegangan Rated: 0.4kV (380V)
- Frekuensi Rated: 50Hz
- Rating pangayoman: IP23
- Standar: IEC 439, GB 7251, GB/T 14048.2
- Sertifikasi: Sertifikasi Sistem Manajemen ISO 9001
Switchgear tegangan rendah
Switchgear voltase medium
1. Kabinet Frame: Dibangun saka piring baja cold-rolled karo kekandelan ≥2mm, ing RAL7032 electrical werna abu-abu,
nduweni kekuatan mekanik sing dhuwur.
2. Kinerja Perlindhungan: Rating proteksi IP23, kanthi efektif nyegah intrusi obyek manca sing padhet lan
cipratan banyu.
3. Piranti Interlocking: GGD Low Voltage Switchgear nggabungake interlocking mekanik lan listrik
mekanisme, efektif nyegah misoperation lan njamin safety operasional.
4. Komponen Inti: Dilengkapi pemutus sirkuit berkualitas tinggi, indikator LED anti-gangguan, lan presisi
instrumen tipe pointer.
1. Kapasitas Breaking Dhuwur: Kapasitas breaking nganti 50kA, njamin operasi stabil saka peralatan ing fault
kahanan.
2. Stabilitas Banget: Nuduhake stabilitas dinamis lan termal banget, cocok kanggo industri heavy-tugas
aplikasi.
3. Konfigurasi Fleksibel: Desain modular ngidini konfigurasi khusus adhedhasar daya, cahya, lan motor
syarat kontrol.
4. Pangopènan sing trep: Komponen ditata kanthi logis, dilabeli kanthi cetha, lan lawang kabinèt awet,
nggampangake pengawasan lan pangopènan saben dina.
5. Daya adaptasi lingkungan sing kuat: sawetara suhu operasi yaiku -10 ℃ nganti + 40 ℃, cocok kanggo lingkungan kanthi
dhuwur ≤1000m.
| Jeneng Parameter | Parameter spesifik |
| Model | Seri GGD |
| Tegangan Rated | 0.4kV (380V) |
| Rated Saiki | Max 3150A |
| Frekuensi | 50Hz |
| Tingkat pangayoman | IP23 |
| Bahan | Baja Cold-rolled (≥2mm) |
| warna | RAL7032 (Abu-abu Listrik) |
| Standar sing ditrapake | IEC 439, GB 7251, GB/T 14048.2 |
| Altitude | ≤1000m |
| Range Suhu | -10 ℃ ~ +40 ℃ |
| Kelembapan | Rata-rata saben dina ≤95% |
| Tingkat polusi | Tingkat 3 |
| Intensitas Seismik | ≤ Gedhene 8 |
| Item | Unit | Parameter | |
| voltase dirating | kV | 24 | |
| frekuensi dirating | Hz | 50 | |
| Rated saiki pemutus sirkuit | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Rated saiki saka kabinet switch | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Arus dinamis sing dirating (4s) | kA | 16, 20, 25, 31.5, 40, 50 | |
| Rated steady current (puncak) | kA | 40, 50, 63, 80, 100, 125 | |
| Rated short circuit breaking saiki | kA | 16, 20, 25, 31.5, 40, 50 | |
| Rated short circuit nggawe saiki | kA | 40, 50, 63, 80, 100, 125 | |
| 1 min frekuensi daya tahan voltase | Pole-pole, pole-earth | kV | 65 |
| Ing jarak ngisolasi | kV | 79 | |
| Impuls kilat tahan tegangan (puncak) | Pole-pole, pole-earth | kV | 125 |
| Ing jarak ngisolasi | kV | 145 | |
| Tingkat perlindungan | IP4X kanggo pager, IP2X kanggo ngisolasi kamar lan ruangan pemutus sirkuit mbukak | ||
| Cathetan: kapasitas sirkuit cendhak CT kudu dianggep kanthi kapisah. | |||
1. Jeneng Proyek: Nganyarke Sistem Distribusi Daya kanggo Tambang Batubara
2. Klien: Kelompok pertambangan batu bara gedhe ing Shanxi, China
3. Tantangan Proyek: Lingkungan lemah sing atos kanthi tingkat bledug lan geter sing dhuwur, mbutuhake stabil lan sumber daya dipercaya kanggo conveyors, pumps, lan peralatan ventilasi.
4. Solusi: Deployment of 18 Usune GGD Low Voltage Switchgear units for main power distribution and zoned power distribusi.
5. Asil Proyek:
- Reliabilitas: Operasi sing stabil sajrone 24 wulan berturut-turut tanpa downtime sing ora direncanakake.
- Safety: Rating proteksi IP23 lan piranti interlocking sing kuat ngilangi kacilakan safety listrik.
- Peningkatan Efisiensi: Pasokan listrik sing stabil nyuda tingkat kegagalan peralatan kanthi 65%.
- Optimasi Pangopènan: Desain komponen sing gampang diakses nyuda wektu pangopènan nganti 50%.

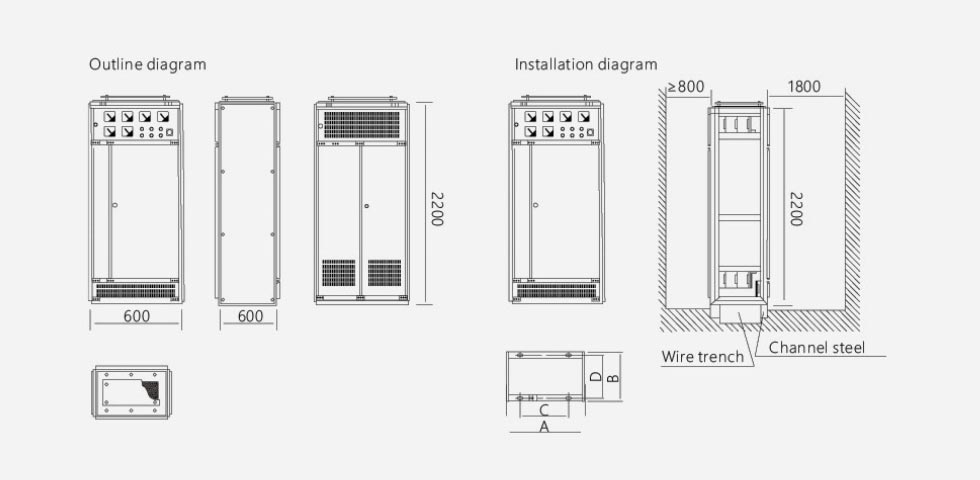

| kode produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: Desain standar cocok kanggo dhuwur ≤1000m. Versi sing cocog kanggo dhuwure nganti 2000m bisa uga disesuaikan marang konfirmasi pabrikan.
A: Produk iki dirancang kanggo panggunaan njero ruangan (cocok kanggo lingkungan polusi Level 3). Kanggo njaba utawa Highly aplikasi korosif, hubungi Usune kanggo lapisan selaras utawa ratings pangayoman nganyari.
A: Produk tundhuk karo IEC 439, GB 7251, GB/T 14048.2, lan standar sistem manajemen ISO. Ing kasus saka standar sing bertentangan, standar sing luwih dhuwur bakal diutamakake.
Kesimpulane, Usune GGD Low Voltage Switchgear minangka distribusi daya sing bisa dipercaya lan dipercaya. solusi. Minangka pabrikan lan pemasok utama ing China, Usune nggabungake konsep desain sing canggih, ketat kontrol kualitas, lan pengalaman industri ekstensif, leveraging fasilitas produksi modern kanggo nyedhiyani aman, produk lan layanan distribusi daya efisien, lan awet kanggo macem-macem skenario donya, kalebu daya pabrik, fasilitas industri, lan bangunan komersial.
