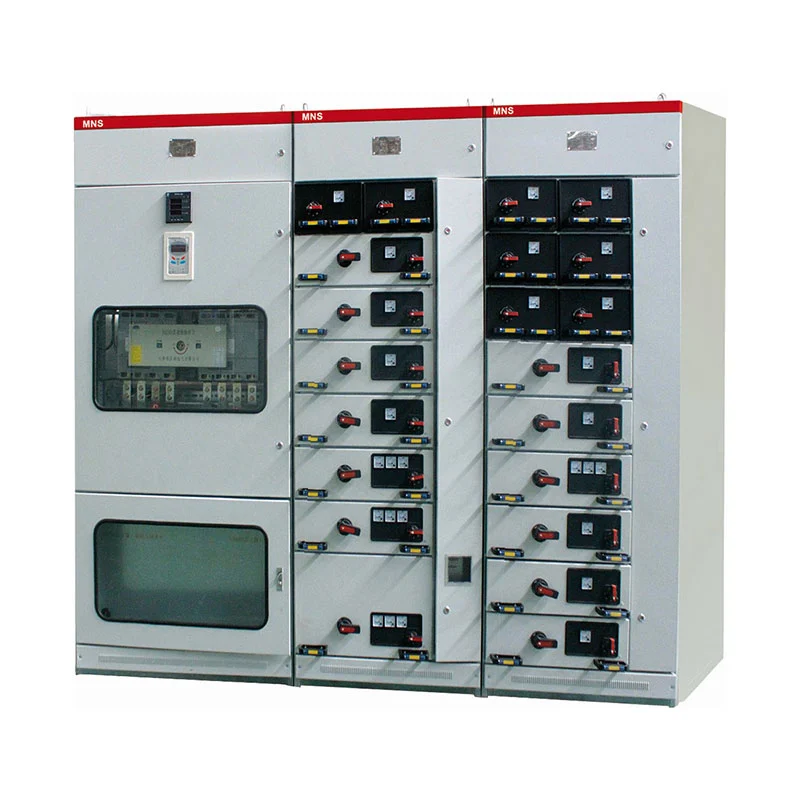

Panel Switchgear sing Bisa Ditarik Tegangan Rendah utamane cocog kanggo proyek ing ngendi sawetara jinis listrik beban kudu dikelola saka siji sistem distribusi voltase rendah terpusat. Tinimbang nggunakake tetep siji susunan, kabinet bisa diatur karo unit distribusi daya, unit kontrol motor, lan faktor daya fungsi ganti rugi miturut diagram electrical customer.
Sistem listrik voltase rendah sing gedhe biasane ngemot macem-macem jinis beban. Peralatan produksi, motor, cahya, peralatan tambahan, lan beban reaktif bisa uga mbutuhake pangreksan lan pengaturan kontrol sing beda.
Switchgear modular Usune bisa dikonfigurasi miturut fungsi saben sirkuit. Sistem khas bisa kalebu Pusat Distribusi Daya (PC) kanggo daya mlebu lan metu, Pusat Kontrol Motor (MCC) kanggo motor. feeders, lan kabinèt ganti rugi kanggo manajemen daya reaktif.
Konfigurasi iki ngidini engineers electrical kanggo berkembang switchboard watara struktur mbukak nyata a proyek.

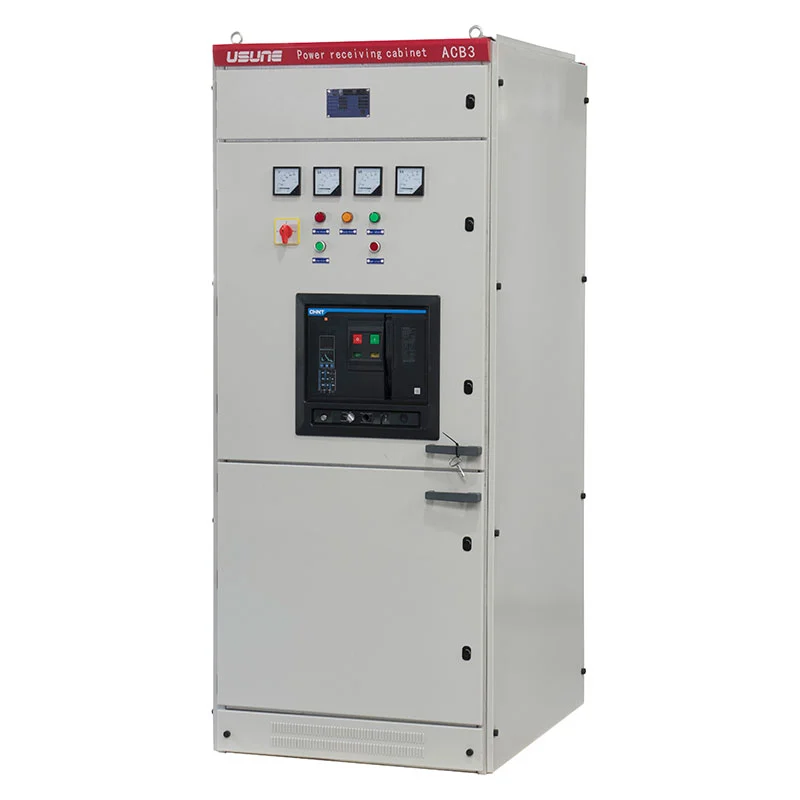

Kabinet PC dirancang kanggo sisih panrima lan distribusi saka sistem voltase kurang.
Gumantung ing parameter listrik sing dibutuhake, kabinet bisa nampung sirkuit seri Emax, MT, 3WN, AH, ME breakers lan komponen kompatibel liyane miturut desain disetujoni.
Bagean distribusi bisa digunakake kanggo nyuplai jalur produksi hilir, trafo, peralatan tambahan, sistem bangunan, lan beban listrik liyane.
Kanggo proyek kanthi macem-macem feeder, saben sirkuit bisa diatur miturut arus lan proteksi sing dirating syarat, nggawe jaringan distribusi sakabèhé luwih gampang kanggo ngatur.
Beban motor asring minangka salah sawijining komponen paling gedhe ing sistem listrik industri. Pompa, kipas, kompresor, conveyor, piranti mesin, lan peralatan produksi bisa uga mbutuhake sirkuit motor khusus.

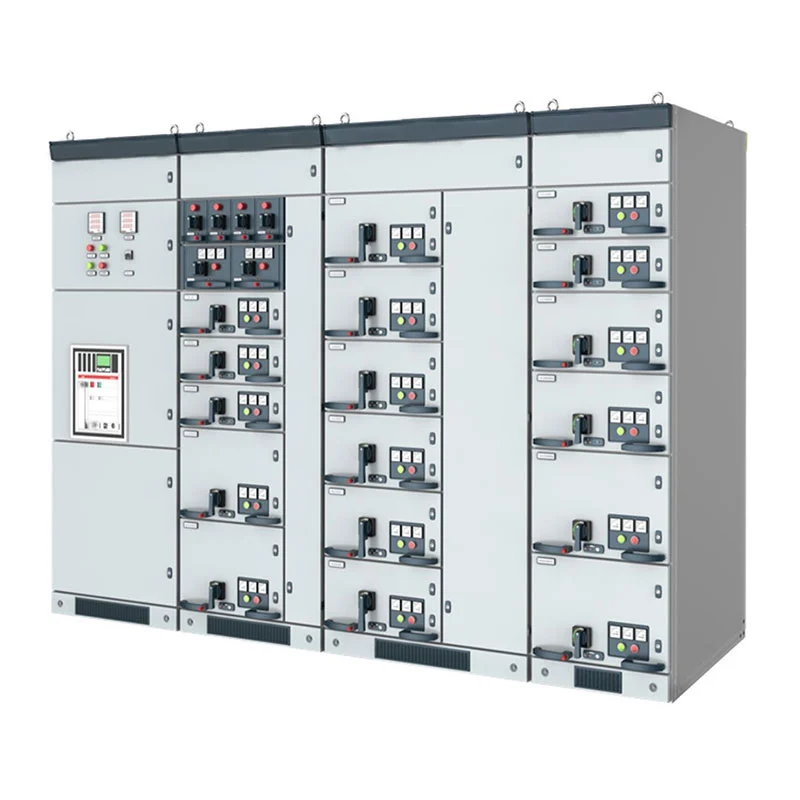

Konfigurasi MCC nggunakake laci gedhe lan cilik kanggo nyukupi syarat feeder motor sing beda. utama piranti ngoper kanggo saben sirkuit bisa nggunakake pemutus sirkuit kasus cetakan berkapasitas dhuwur utawa beban puteran. ngalih nganggo sekring.
noto iki ngidini sirkuit motor diklompokaké kapisah saka sirkuit distribusi daya umum nalika njaga kontrol terpusat saka sistem listrik.
Fasilitas industri kanthi akeh motor lan beban induktif bisa uga mbutuhake ganti rugi daya reaktif.
Usune bisa ngatur bagean ganti rugi kanthi fungsi kompensasi faktor daya manual, otomatis, utawa remot. Cara kontrol sing cocog bisa dipilih miturut sistem manajemen listrik pelanggan.
Kanthi misahake peralatan ganti rugi saka distribusi umum lan sirkuit motor, susunan kabinet bisa luwih apik cocog karo strategi manajemen daya sakabèhé pelanggan.
Nilai utama sistem voltase kurang sing bisa ditarik ora mung struktur kabinet dhewe, nanging kemampuan kanggo ngatur macem-macem fungsi listrik ing siji sistem terkoordinasi.
Bagean PC nangani daya sing mlebu lan nyebarake listrik menyang feeder hilir. Konfigurasi breaker yaiku dipilih miturut syarat saiki lan pangayoman sistem.
Bagian MCC darmabakti kanggo sirkuit sing gegandhengan karo motor. Ukuran laci sing beda-beda bisa diatur miturut motor ratings lan jumlah feeder.
Bagean ganti rugi ngatur daya reaktif lan bisa dikonfigurasi kanggo operasi manual, otomatis, utawa remot.
Iki telung wilayah fungsi bisa dirancang dhewe utawa Integrasi menyang switchboard kurang voltase padha miturut kanggo syarat proyek.
Pilihan sistem switchgear voltase rendah kudu diwiwiti kanthi beban listrik tinimbang kabinet katon.
Kanggo proyek distribusi daya, insinyur biasane kudu ngonfirmasi voltase mlebu, arus sing dirating, jumlah feeder metu, tingkat short-circuit, kapasitas motor, lan syarat expansion mangsa.
Kanggo fasilitas intensif motor, jumlah lan rating motor dadi faktor penting kanggo nemtokake MCC konfigurasi.
Yen beban reaktif penting, kapasitas kompensasi sing dibutuhake lan cara kontrol uga kudu dianggep.
Pendekatan adhedhasar beban iki mbantu mesthekake yen konfigurasi switchgear pungkasan cocog karo operasi nyata karakteristik saka fasilitas.
Panel Switchgear sing Bisa Ditarik Tegangan Rendah bisa dikonfigurasi kanggo macem-macem industri lan lingkungan listrik miturut fungsi distribusi sing dibutuhake.
Pabrik bisa nggunakake konfigurasi PC lan MCC kanggo nyebarake daya menyang peralatan produksi, motor, sistem tambahan, lan mesin pangolahan.
Pabrik petrokimia biasane duwe akeh sistem sing didorong motor kayata pompa, kipas, lan kompresor. kapisah sirkuit kontrol motor bisa diatur ing bagean MCC.
Fasilitas baja lan metalurgi asring ngemot motor daya dhuwur lan pirang-pirang jalur produksi. Modular distribusi ngidini macem-macem mbukak bisa ngatur liwat sirkuit feeder darmabakti.
Infrastruktur transportasi bisa nggunakake distribusi voltase rendah terpusat kanggo pasokan listrik peralatan, tambahan sistem, peralatan ventilasi, lan beban listrik liyane.
Bangunan dhuwur lan pembangunan omah bisa nggunakake lemari distribusi voltase kurang kanggo feeder terpusat manajemen lan pasokan peralatan listrik.
Fasilitas sing gegandhengan karo daya bisa nggabungake distribusi mlebu, feeder metu, sirkuit motor, lan daya reaktif kompensasi ing sistem voltase rendah terpadu.
Peralatan standar dirancang kanggo suhu sekitar -5 ° C lan +40 ° C, kanthi suhu rata-rata ora ngluwihi +35 ° C sajrone 24 jam.
Ketinggian instalasi standar yaiku ≤2000m. Udhara ing saubengé kudu relatif resik, lan cocok langkah-langkah kudu dianggep yen asor lan fluktuasi suhu bisa nyebabake kondensasi.
Kanggo transportasi lan panyimpenan, kisaran suhu sing ditrapake yaiku -25 ° C nganti + 55 ° C, kanthi cahya jangka cendhak nganti +70 ° C ora luwih saka 24 jam.
Yen peralatan dibutuhake kanggo platform lenga lepas pantai, pembangkit listrik tenaga nuklir, utawa lingkungan khusus liyane, ing kahanan operasi kudu kapisah dikonfirmasi antarane Usune lan customer.
| Item | Spesifikasi |
| Jinis piranti | Low-Voltage Withdrawable Switchgear |
| Rated Tegangan Kerja | ≤660V |
| Frekuensi Rated | 50Hz / 60Hz |
| Fungsi Utama | Distribusi Daya / Kontrol Motor / Kompensasi Faktor Daya |
| Jinis Kabinet | PC / MCC / Kabinet Kompensasi |
| PC Circuit Breakers | Seri Emax / MT / 3WN / AH / ME |
| Struktur MCC | Laci Gedhe lan Cilik |
| MCC Ngalih Utama | High-Breaking MCCB / Rotary Load Ngalih karo Fuse |
| Mode Kompensasi | Manual / Otomatis / Remote |
| Altitude Instalasi | ≤2000m |
| Suhu sekitar | -5°C nganti +40°C |
| Suhu Rata-rata 24 Jam | ≤+35°C |
| Suhu panyimpenan | -25°C nganti +55°C |
| Suhu Jangka Pendek | Nganti +70°C kanggo ≤24h |
| Sistem sing ditrapake | AC 50–60Hz |
Parameter listrik pungkasan kudu dikonfirmasi miturut diagram baris siji pelanggan, dhaptar beban, syarat pangayoman, lan kahanan instalasi.
Kanggo tim pengadaan, milih kabinet switchgear voltase sithik mung miturut voltase lan arus sing dirating bisa uga ora dadi cukup.
Jumlah sirkuit metu, jumlah feeder motor, rating motor individu, syarat sirkuit cendhak, kapasitas daya mlebu, lan syarat ganti rugi kabeh bisa mengaruhi konfigurasi kabinèt final.
Usune bisa mriksa syarat listrik pelanggan lan menehi rekomendasi kombinasi PC, MCC, lan fungsi kompensasi.
Pendekatan iki utamané migunani kanggo proyek industri ngendi switchboard perlu kanggo nampung sawetara jinis kathah electrical tinimbang porsi mung minangka kabinèt distribusi conventional.
Cas-space Rocket Launch Project minangka salah sawijining referensi proyek sing ana gandhengane karo peralatan listrik Usune.
fasilitas Bukak roket ngemot sistem electrical ndhukung Komplek lan mbutuhake distribusi daya diatur kanggo peralatan, fasilitas tambahan, sistem kontrol-related, lan beban infrastruktur.
Ing lingkungan kasebut, sistem distribusi listrik kudu nampung macem-macem karakteristik beban nalika njaga organisasi sirkuit sing cetha. Switchgear voltase rendah Usune ditrapake minangka bagean saka proyek kasebut susunan peralatan listrik.
Proyek kasebut nuduhake aplikasi peralatan listrik Usune ing infrastruktur khusus ing ngendi daya syarat distribusi ngluwihi bangunan komersial utawa industri conventional.
Sadurunge pesen Panel Switchgear sing Bisa Ditarik Tegangan Rendah, para pelanggan biasane nyedhiyakake proyek ing ngisor iki informasi:
| Informasi sing dibutuhake | tujuane |
| Sistem Tegangan | Nemtokake konfigurasi electrical dhasar |
| Arus mlebu | Mbantu nemtokake kapasitas switchgear mlebu |
| Jumlah Feeders | Nemtokake susunan unit fungsional kabinet |
| Jumlah Motor | Nemtokake syarat MCC |
| Rating Motor | Mbantu milih komponen feeder motor |
| Tingkat Sirkuit Pendek | Nemtokake syarat pangayoman |
| Syarat Ganti Rugi | Nemtokake konfigurasi kompensasi faktor daya |
| Lingkungan Instalasi | Konfirmasi kahanan operasi sing ditrapake |
| Diagram Listrik | Mbantu Usune nyiapake susunan kabinet sing cocok |
Nyedhiyakake rincian kasebut ing tataran kutipan ngidini Usune ngembangake konfigurasi switchgear sing luwih akurat lan nyuda owah-owahan sing ora perlu sajrone produksi.
| N o. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit | |
| 1 | Dirating voltase | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Frekuensi dirating | Hz | 50 | 50 | 50 | |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 | |
| 4 | Tingkat insulasi sing dirating | 1 min Frekuensi tahan tekanan | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls cahya tahan voltase | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 | |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 | |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 | |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 | |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— | |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— | |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 | |
| 12 | Urip mekanik | mbukak break switch / CB | kaping | 10000 | 10000 | 20000 |
| Isolasi / switch lemah | 5000 | 5000 | 5000 | |||
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 | |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tingkat kebocoran relatif gas taunan | % | 0.05 | 0.05 | 0.05 | |
| 16 | gelar pangayoman IP | Kabinet | IP4X | IP4X | IP4X | |
| Tangki gas | IP67 | IP67 | IP67 | |||

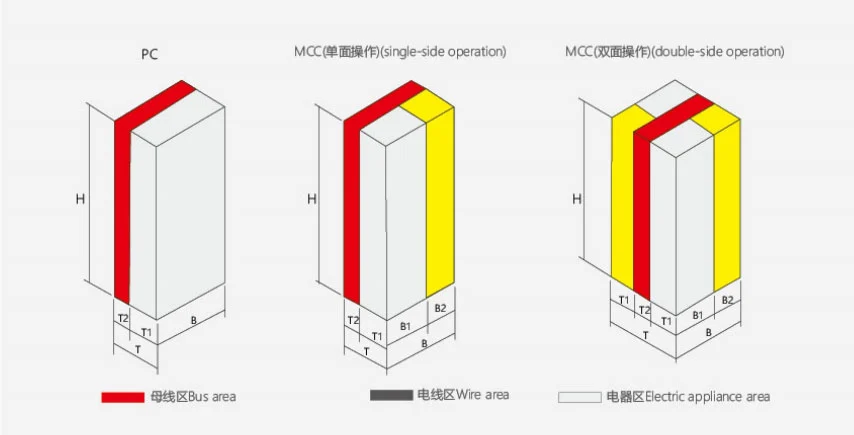

| dhuwur | Jembar | ambane | Cathetan | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Operasi siji-sisi |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Operasi sisih pindho |
Usune ngoperasikake proses manufaktur lan manajemen kualitas miturut ISO 9001, ISO 14001, lan ISO 45001.
Produk kasebut dikembangake lan diprodhuksi kanthi referensi kanggo standar IEC lan GB sing ditrapake. Sertifikasi CE yaiku kasedhiya kanggo konfigurasi produk sing ditrapake lan target pasar.
Inspeksi pabrik kalebu instalasi komponen, perakitan kabinet, sambungan listrik, mekanisme fungsional, lan tes rutin sadurunge dikirim.
Dokumen teknis lan laporan tes sing relevan bisa diwenehake miturut syarat proyek.
Peralatan kasebut dirancang kanggo sistem AC kanthi voltase kerja 660V lan ngisor.
Sistem kasebut bisa nggabungake distribusi daya, kontrol motor, lan fungsi kompensasi faktor daya otomatis.
Kabinet PC utamane digunakake kanggo panrima lan distribusi daya. Bisa diatur karo sirkuit cocok breakers miturut syarat sistem.
Kabinet MCC dirancang kanggo kontrol terpusat lan pangayoman saka macem-macem sirkuit motor. Bisa nggunakake gedhe lan konfigurasi laci cilik.
ya wis. Usune bisa ngatur kabinet miturut diagram baris siji pelanggan, dhaptar muatan, rating motor, jumlah feeder, lan syarat ganti rugi.
Usune beroperasi miturut sistem manajemen ISO 9001, ISO 14001, lan ISO 45001. Produk dirancang miturut standar IEC lan GB sing ditrapake, kanthi sertifikasi CE kasedhiya kanggo konfigurasi sing ditrapake.
Lingkungan khusus kayata platform lepas pantai lan fasilitas tenaga nuklir mbutuhake evaluasi teknis sing kapisah lan persetujuan sadurunge produksi.
Pelanggan dianjurake kanggo nyedhiyakake voltase sistem, arus sing mlebu, jumlah feeder, informasi motor, tingkat short-circuit, syarat ganti rugi, siji-line diagram, lan lingkungan instalasi.
ya wis. Inspeksi pabrik lan tes rutin ditindakake sadurunge dikirim, lan laporan tes sing cocog bisa uga diwenehake miturut syarat proyek.
Usune fokus ing peralatan listrik kurang voltase lan menehi konfigurasi switchgear project-oriented kanggo industri, komersial, energi, transportasi, lan aplikasi infrastruktur khusus.
Kanggo pelanggan sing tuku Panel Switchgear sing Bisa Ditarik Tegangan Rendah, Usune bisa ndhukung proses kasebut saka listrik konfirmasi parameter lan konfigurasi kabinèt kanggo pengawasan Manufaktur lan dokumentasi kiriman, nyediakake a solusi praktis adhedhasar sistem electrical nyata tinimbang nggunakake konfigurasi padha kanggo saben project.
