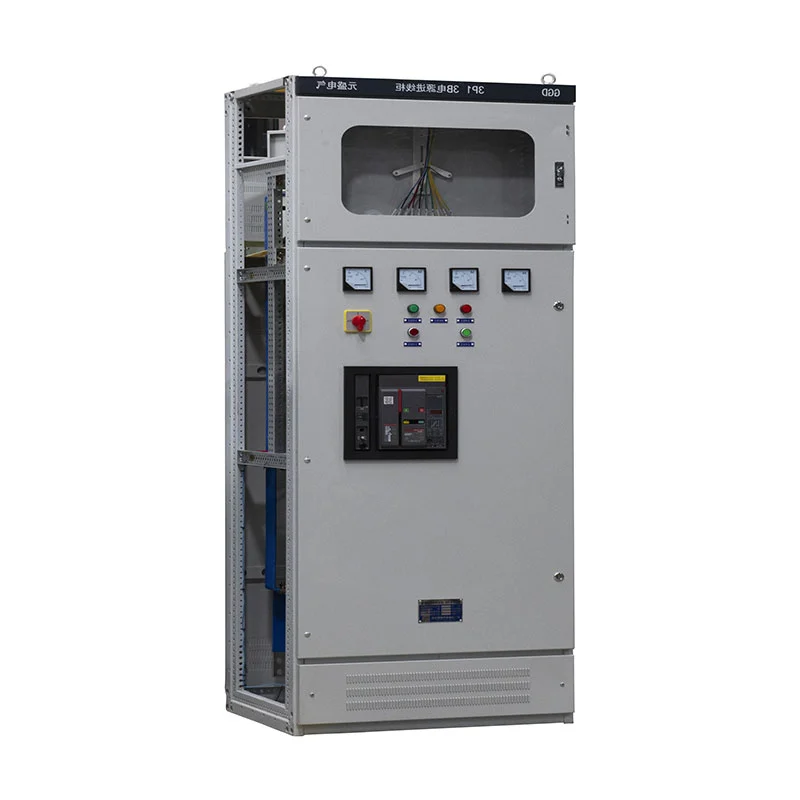

Dikembangake dening Zhejiang Usune Electric Co., Ltd., Papan Distribusi Daya Tarik Tegangan Rendah cocok kanggo AC Sistem 50Hz kanthi tegangan kerja nganti 400V lan saiki nganti 3150A. Desain nggabungke busbar tembaga distribusi, mbobol sirkuit configurable, diatur wiring secondary lan spasi kabel darmabakti kanggo ndhukung beda tata letak proyek. Usune ngasilake lan nyedhiyakake solusi switchgear voltase rendah kanggo pembangkit listrik, gardu induk, pabrik, fasilitas pertambangan, bangunan komersial lan proyèk distribusi daya liyane ing China lan pasar jaban rangkah.
Beban listrik sing beda mbutuhake pengaturan feeder sing beda. Kabinet bisa diatur miturut diagram distribusi daya, ngidini sirkuit mlebu, sirkuit metu, feeder motor lan daya reaktif sirkuit ganti rugi kanggo disusun ing sistem distribusi voltase kurang padha.
Kanggo syarat distribusi sing luwih gedhe, pemutus sirkuit universal kayata Emax, MT, 3WN, AH lan seri ME bisa dipilih miturut rancangan proyek. Konfigurasi uga bisa nggabungake pemutus sirkuit kasus cetakan, beban ngalih lan komponen listrik liyane adhedhasar rating saiki sing dibutuhake lan skema proteksi.
Pendekatan konfigurasi iki ngidini peralatan bisa diadaptasi menyang arsitektur distribusi daya sing beda saka gumantung ing siji susunan electrical tetep.
Busbar utama lan busbar cabang nggunakake tembaga elektrolitik kanggo nyedhiyakake jalur arus sing stabil ing antarane sing mlebu. lan sirkuit metu. Insulasi tahan api lan lengen sing bisa nyusut panas ditrapake ing busbar sing cocog bagean kanggo nambah pangayoman jampel lan njaga identifikasi phase cetha.
Pengaturan busbar dirancang miturut gambar listrik lan syarat saiki sing dirating. Fleksibel sambungan busbar uga bisa kasedhiya ing sambungan mlebu antarane kreteg bis lan sirkuit utama breaker yen dibutuhake dening desain project.
Kanggo tim pengadaan, konfigurasi iki mbantu nyederhanakake pencocokan switchboard karo trafo hulu, kreteg bis lan sistem feeder hilir.
Pigura kabinet lan partisi internal digawe saka piring baja sing digulung kadhemen. Plat standar kekandelan ora kurang saka 2 mm, nyediakake kekuatan mechanical cukup kanggo operasi normal, pengawasan lan pangopènan.

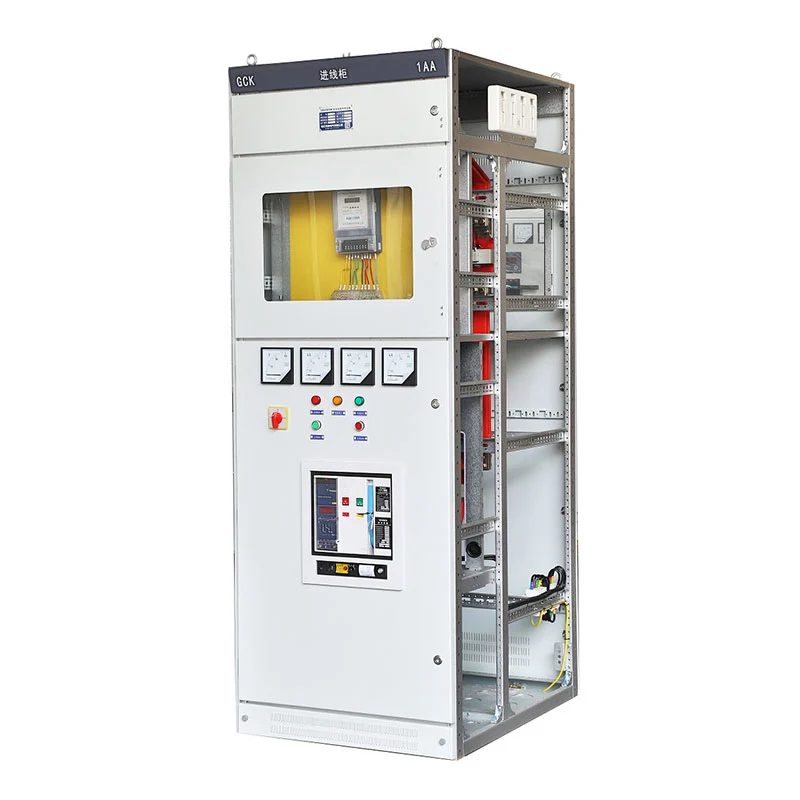

Struktur kabinet nyedhiyakake wilayah khusus kanggo komponen listrik, sambungan kabel lan kontrol sekunder wiring. Lawang, gagang operasi, piring identifikasi lan label internal disusun miturut listrik desain kanggo nggawe identifikasi sirkuit luwih gampang sak commissioning lan pangopènan.
Bus grounding tembaga PE mlaku ing arah susunan kabinet. Komponen sing mbutuhake grounding bisa disambungake menyang konduktor iki, karo terminal grounding darmabakti kasedhiya kanggo sambungan menyang grounding external jaringan.
Sirkuit sekunder disusun miturut gambar proyek lan syarat kontrol. Panggunaan kabel kontrol konduktor tembaga terisolasi fleksibel lan diatur ing bundel kanggo nyedhiyakake kabel internal sing resik lan bisa dijaga. tatanan.
Sirkuit kontrol umume nggunakake konduktor 1,5 mm², dene sirkuit arus AC nggunakake konduktor 2,5 mm², miturut desain engineering pungkasan. Pamblokiran terminal flame-retardant digunakake, lan nomer kabel utawa tandha identifikasi sirkuit kasedhiya kanggo cocog karo gambar electrical.
Kanggo lemari mlebu, proteksi trip undervoltage bisa digabung menyang proteksi pemutus sirkuit tatanan. Lampu indikator, switch kontrol lan alat ukur uga bisa diatur miturut fungsi saka saben sirkuit.
Switchboard Distribusi sing Bisa Ditarik Tegangan Rendah bisa dikonfigurasi kanggo sawetara daya voltase rendah sing umum fungsi distribusi. Kabinet mlebu nampa daya saka trafo hulu utawa sumber daya, nalika lemari metu nyebarake listrik menyang beban hilir.

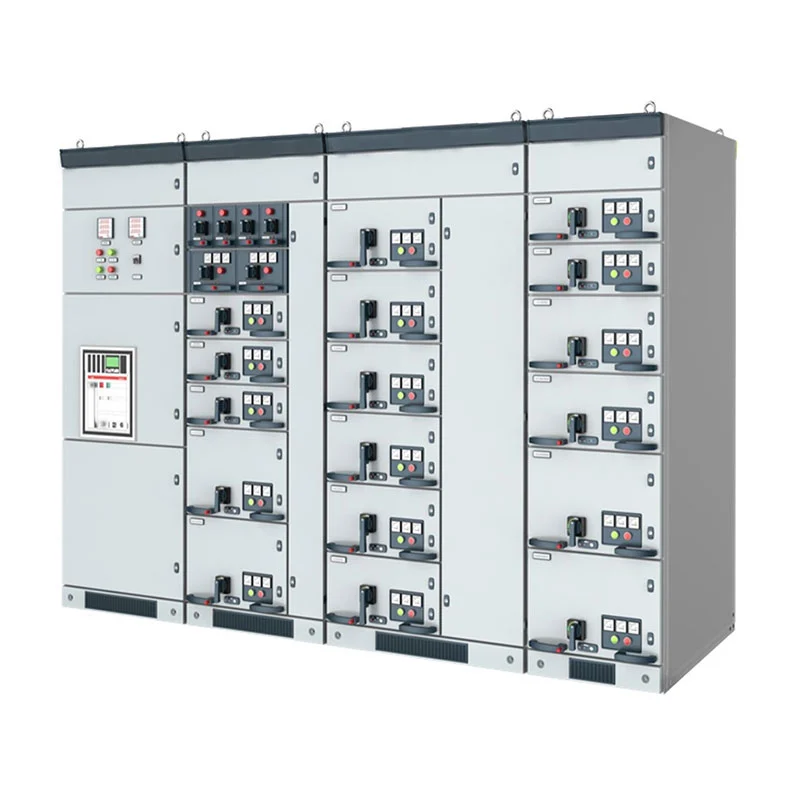

Sirkuit kontrol motor bisa diatur nggunakake konfigurasi laci gedhe lan cilik, kanthi pemutus sirkuit utawa gabungan ngalih beban Rotary dipilih miturut karakteristik motor. Kabinet ganti rugi kapasitor bisa incorporate manual, otomatis utawa reaktif peralatan ganti rugi daya.
noto modular iki ngidini platform kabinèt padha kanggo ndhukung tugas distribusi electrical beda ing siji proyek.
| Item | Spesifikasi |
| Jinis produk | Low Voltage Withdrawable Distribusi Switchboard |
| Rated Tegangan Kerja | 0,4 kV |
| Frekuensi Rated | 50Hz |
| Rated Saiki | Nganti 3150A |
| Gelar Proteksi | IP23 |
| Instalasi | njero ruangan |
| Altitude | ≤2000m |
| Tingkat polusi | Tingkat 3 |
| Suhu sekitar | -10°C nganti +40°C |
| Saben dina rata-rata Kelembapan Relatif | ≤95% |
| Kelembapan Relatif Rata-rata Saben wulan | ≤90% |
| Intensitas Seismik | ≤ Gedhene 8 |
| Bahan Busbar Utama | Tembaga Elektrolitik |
| Bahan Kabinet Kab | Plat Baja Cold-Rolled |
| Warna Kabinet Standar | Gray Listrik, RAL7032 |
| Model | Tegangan Rated (V) | Rated saiki (A) | Arus putus hubung singkat (KA) | Rated short-time tahan saiki (1s) (kA) | Rated puncak tahan arus (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| kode produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Peralatan kasebut ditrapake kanggo instalasi njero ruangan ing lingkungan tanpa geter, impact utawa korosif kahanan. Suhu sekitar kudu tetep ing antarane -10 ° C lan + 40 ° C, kanthi suhu rata-rata ing 24 ° C. jam ora ngluwihi +35 ° C.
Ketinggian instalasi biasane diwatesi nganti 2000 m. Ing suhu sekitar maksimum +40 ° C, relatif asor ngirim ora ngluwihi 50%, nalika asor relatif luwih bisa dileksanakake ing suhu ngisor miturut kahanan lingkungan sing ditrapake.
Kecenderungan instalasi ngirim ora ngluwihi 5 ° saka bidang vertikal. Yen peralatan dibutuhake kanggo khusus lingkungan utawa kahanan operasi, konfigurasi final bisa ditemtokake liwat rembugan technical antarane Usune lan pelanggan.
Keamanan listrik ditangani liwat konstruksi kabinet lan proteksi sirkuit. Mekanik lan listrik fungsi interlocking digabungake miturut konfigurasi sing dipilih kanggo nyuda kesalahan operasi.
Kabinet nggunakake label sirkuit cetha dikenali lan nomer komponen, nalika sistem grounding menehi a darmabakti PE bus tembaga kanggo sambungan grounding. Kompartemen kabel bisa dirancang kanthi papan sing cukup kanggo kepala kabel lan instalasi trafo saiki urutan nul yen dibutuhake.
Lawang ngarep lan mburi dirancang kanggo mbukak lan nutup stabil, nalika komponen operasi dipanggonke kanggo supaya gangguan karo lawang kabinèt lan nangani.
Usune ngasilake peralatan listrik voltase sithik miturut syarat IEC lan GB sing ditrapake. Relevan standar kalebu GB / T 14048.2, GB 7251.12 lan syarat IEC sing ditrapake kanggo switchgear voltase rendah lan rakitan piranti kontrol.
Sistem produksi lan manajemen didhukung dening sertifikasi ISO 9001, ISO 14001 lan ISO 45001. produk uga bisa diwenehake karo sertifikasi CE lan dokumentasi tes sing relevan miturut syarat proyek.
Sertifikasi lan standar iki nyedhiyakake tim pengadaan kanthi basis dokumentasi kanggo evaluasi supplier, proyek persetujuan lan tuku internasional.
Kontrol kualitas kalebu bahan kabinet, busbar tembaga, komponen listrik, kabel sekunder lan rampung pakumpulan. Komponen dipilih miturut gambar desain lan spesifikasi teknis sing disetujoni.
Sadurunge dikirim, peralatan sing dipasang kudu dipriksa lan diuji rutin. Wiring, identifikasi komponen, sambungan grounding, struktur kabinèt lan fungsi electrical dicenthang marang dokumentasi project kanggo nyuda instalasi lan masalah commissioning ing situs customer.
Usune uga njaga rekaman produksi lan inspeksi kanggo ndhukung verifikasi kualitas lan traceability proyek.
Switchboard Distribusi sing Bisa Ditarik Tegangan Rendah wis diwenehake kanggo Proyek Peluncuran Roket Cas-space, ing ngendi distribusi daya voltase rendah sing dipercaya dibutuhake kanggo fasilitas proyek lan listrik sing ndhukung sistem.
Kanggo proyek rekayasa kanthi macem-macem beban listrik lan sirkuit distribusi sing beda, kabinet modular konfigurasi ngidini daya mlebu, sirkuit feeder lan fungsi electrical tambahan diatur miturut rancangan distribusi daya proyek.
Ukuran kabinet bisa ditemtokake miturut gambar listrik sing disetujoni, pilihan komponen, kabel syarat entri lan kahanan instalasi situs. Usune bisa nyedhiyakake gambar dimensi sing cocog kanggo review engineering sadurunge produksi.
Usune nindakake inspeksi lan tes rutin sadurunge dikirim. Proses tes kalebu perakitan kabinet, sambungan electrical, instalasi komponen, grounding, wiring secondary lan fungsi cocog liyane.
Laporan tes lan dokumentasi teknis bisa diwenehake miturut syarat proyek, ngewangi pelanggan lengkap inspeksi mlebu, instalasi lan prosedur commissioning.
Konfigurasi standar dirating ing 0.4kV, kanthi arus dirating nganti 3150A. Konfigurasi listrik pungkasan ditemtokake miturut beban proyek lan gambar desain.
ya wis. Usune bisa ngatur konfigurasi kabinet miturut skema listrik, jumlah sirkuit, komponen pilihan, arah entri kabel, dimensi kabinèt lan syarat project liyane.
Sistem kasebut bisa nampung konfigurasi pemutus sirkuit sing beda. Pemutus sirkuit universal kayata Emax, MT, Seri 3WN, AH lan ME bisa dipilih miturut desain sing disetujoni.
ya wis. Konfigurasi kontrol motor bisa diatur kanthi nggunakake ukuran laci sing beda-beda lan pemutus sirkuit sing cocog utawa digabung ngalih mbukak miturut kapasitas motor lan syarat pangayoman.
Busbar utama lan cabang nggunakake tembaga elektrolitik. Bagean busbar sing relevan bisa disedhiyakake karo flame-retardant insulasi lan lengen pelindung sing bisa nyusut panas.
Usune bisa nyedhiyakake spesifikasi teknis, gambar listrik, gambar dimensi, laporan tes lan relevan dokumentasi kualitas miturut syarat proyek.
Wektu timbal standar umume 15-20 dina, gumantung saka konfigurasi, jumlah lan syarat proyek.
Usune duwe pengalaman luwih saka 14 taun ing manufaktur peralatan listrik lan produk adhedhasar proyek pembangunan. Tim rekayasa bisa kerja saka gambar pelanggan lan spesifikasi listrik kanggo ngembangake konfigurasi kabinet dibutuhake.
Kanthi sistem manajemen ISO 9001, ISO 14001 lan ISO 45001, kepatuhan standar IEC lan GB, sertifikasi CE lan tes pabrik rutin, Usune nyedhiyakake peralatan distribusi tegangan rendah kanggo domestik lan internasional proyek.
Kanggo proyek sing mbutuhake Papan Distribusi sing Bisa Ditarik Tegangan Rendah, para pelanggan bisa nyedhiyakake jalur siji diagram, dirating saiki, nomer sirkuit mlebu lan metu, syarat komponen lan dimensi kabinèt. Usune banjur bisa nyiapake konfigurasi teknis lan kutipan sing cocog.
