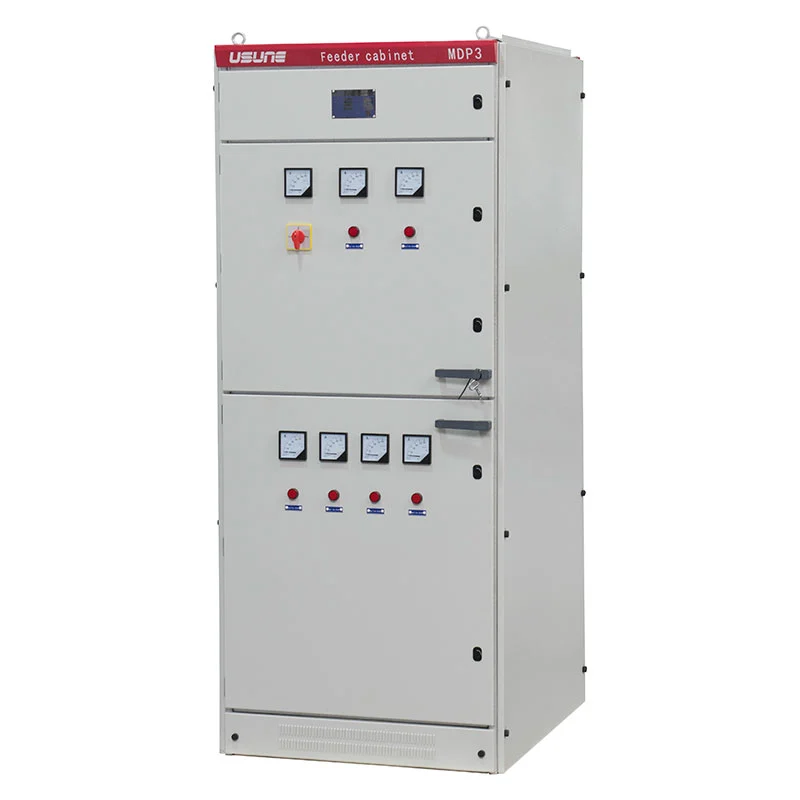

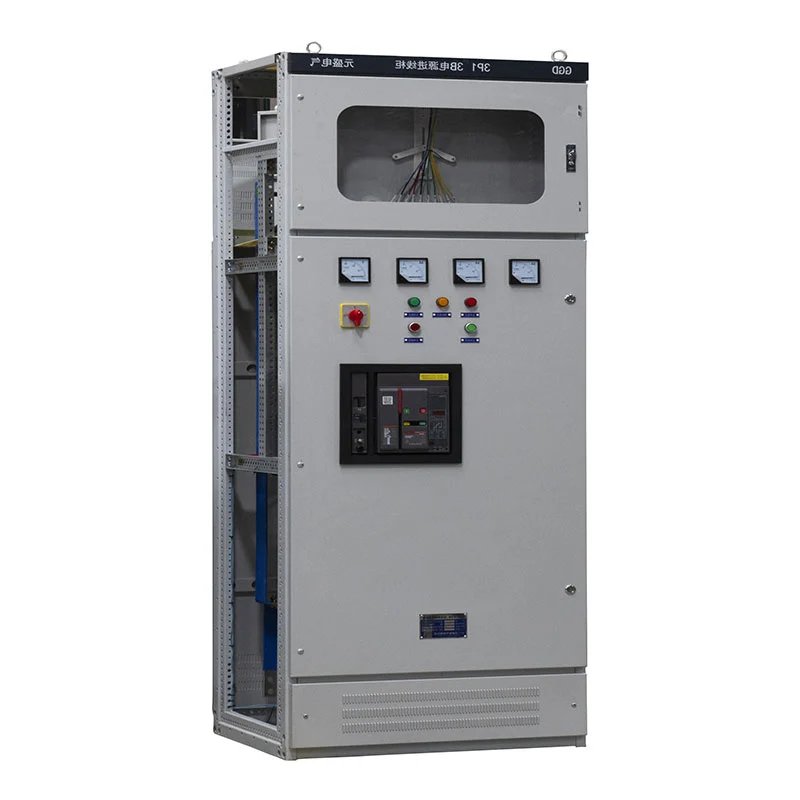

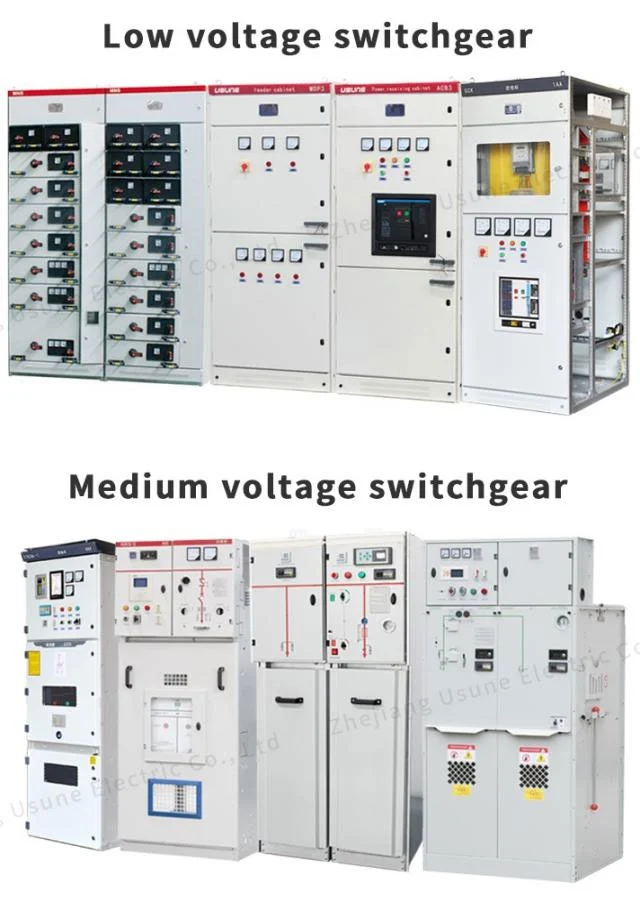

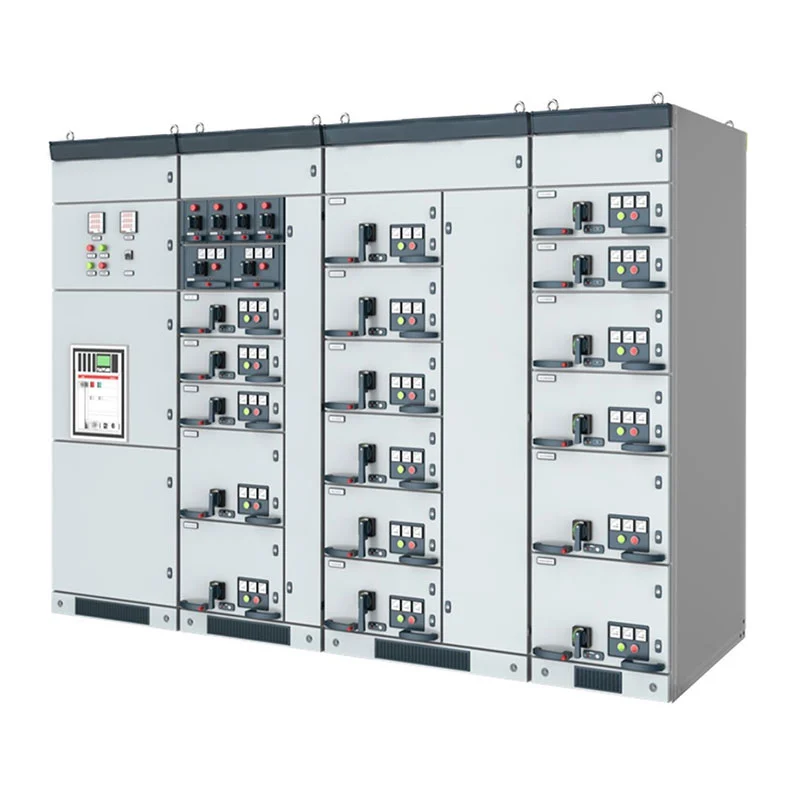

Panel Distribusi Daya Tegangan Rendah GGD dirancang kanggo aplikasi distribusi daya njero ruangan kanthi frekuensi sing dirating saka 50Hz lan dirating voltase kerja nganti 380/400V. Struktur kabinet, busbar tembaga, sirkuit kontrol lan proteksi komponen bisa diatur miturut syarat project. Solusi kasebut cocog kanggo pembangkit listrik, gardu induk, pabrik, perusahaan pertambangan, bangunan komersial lan fasilitas distribusi listrik liyane.
Panel Distribusi Daya Tegangan Rendah GGD dirancang minangka unit distribusi voltase rendah terpusat. Bisa nampa daya listrik saka sistem hulu lan disebarake menyang macem-macem sirkuit metu kanggo peralatan, cahya, motor lan beban liyane.
Kabinet bisa disusun minangka kabinet mlebu, kabinet distribusi metu, kabinet ganti rugi kapasitor utawa konfigurasi liyane miturut electrical single-line diagram. Iki nggawe sistem luwih gampang kanggo nggabungake jaringan distribusi industri lan komersial beda.
Pengaturan internal misahake komponen listrik utama lan kabel kontrol miturut desain proyek. Pemutus sirkuit universal, pemutus sirkuit kasus cetakan, pemutus sirkuit miniatur, kontaktor, relay, meter lan komponen liyane bisa milih miturut fungsi sirkuit dibutuhake.
Kanggo proyek sing mbutuhake merek komponen khusus utawa spesifikasi, Usune bisa koordinasi pilihan komponen karo panuku sadurunge produksi.
Pigura kabinet lan partisi digawe saka piring baja sing digulung kadhemen. Kekandelan piring referensi yaiku ≥2mm, kanthi pinggiran rampung diobati kanggo nyuda sudhut sing cetha sajrone operasi lan pangopènan.
Struktur kabinèt dirancang kanggo nyedhiyani kekuatan mechanical cekap kanggo operasi normal nalika ngidini akses kanggo pengawasan, wiring lan panggantos komponen. Lawang ngarep lan mburi disusun kanggo praktis operasi lan pangopènan.
Tembaga elektrolitik digunakake kanggo busbars utama lan cabang. Insulation lan bahan protèktif panas-shrinkable bisa ditrapake ing sistem busbar kanggo njaga kinerja dielektrik sing dibutuhake.
Identifikasi fase diwenehake kanggo susunan busbar, nalika sendi busbar diproses miturut cara sambungan listrik sing dibutuhake. Sambungan busbar fleksibel uga bisa kasedhiya yen dibutuhake antarane jembatan bis mlebu lan pemutus sirkuit utama.
Bus tembaga PE darmabakti disusun ing arah perakitan kabinet. Komponen sing mbutuhake grounding bisa disambungake liwat sistem PE, karo terminal grounding kasedhiya kanggo sambungan menyang jaringan grounding external.
Kompartemen kabel uga bisa nyedhiyakake papan sing cukup kanggo kepala kabel lan instalasi trafo saiki sing gegandhengan miturut gambar proyek.
Kabinet mlebu bisa dilengkapi pemutus sirkuit universal lan fungsi perlindungan sing cocog. Ing konfigurasi diwenehake bisa kalebu mbobol sirkuit listrik-operasi karo pangayoman trip undervoltage lan fungsi wektu tundha miturut desain electrical.
Konfigurasi pangayoman lan kontrol ditemtokake dening syarat proyek tinimbang diwatesi mung siji kombinasi komponen tetep.
Sirkuit metu bisa diatur kanggo macem-macem beban lan syarat distribusi. Pemutus sirkuit, kontaktor, relay termal lan pamblokiran terminal bisa dipilih miturut syarat saiki lan kontrol dirating saben pakan.
Tata letak kabinèt ndhukung identifikasi sirkuit sing cetha, kanthi nomer piranti lan label kabel dipanggonke luwih gampang pengawasan lan pangopènan.
Kanggo aplikasi motor, kabinet bisa nggabungake sirkuit kontrol motor kanthi ngalih lan proteksi sing cocog komponen. Lampu indikasi wiwitan / mandheg lan identifikasi sirkuit bisa diatur ing panel kabinet kanggo mbantu operator cepet ngenali sirkuit motor individu.
Sirkuit kontrol sekunder disambungake miturut gambar listrik sing disetujoni. Konduktor fleksibel yaiku disusun ing bundel sing diatur, kanthi insulasi sing cocog lan lengen klambi sing digunakake ing ngendi kabel ngliwati sing bisa dipindhah utawa area mechanically kapapar.
Bagean silang referensi kalebu 1,5 mm² kanggo kontrol lan sirkuit tegangan AC lan 2,5 mm² kanggo sirkuit arus AC, tundhuk desain listrik pungkasan.
pamblokiran terminal nggunakake komponen flame-retardant, nalika konduktor dikenali miturut nomer sirkuit utawa arah konduktor ditampilake ing gambar. Label internal sing ditulis tangan dihindari; nomer sirkuit lan peralatan identifikasi dicithak utawa dicap panas kanggo pangopènan jangka panjang sing luwih cetha.
Panel Distribusi Daya Tegangan Rendah GGD dirancang ing babagan parameter referensi ing ngisor iki:
| Item | Spesifikasi |
| Jinis produk | Panel Distribusi Daya Tegangan Rendah GGD |
| Tegangan Rated | 0,4 kV |
| Frekuensi Rated | 50Hz |
| Rated Saiki | Nganti 3150A |
| Gelar Proteksi | IP23 |
| Instalasi | njero ruangan |
| Tingkat polusi | Tingkat 3 |
| Altitude | ≤1000m |
| Suhu sekitar | -10°C nganti +40°C |
| Saben dina rata-rata Kelembapan Relatif | ≤95% |
| Kelembapan Relatif Rata-rata Saben wulan | ≤90% |
| Intensitas Seismik | Nganti magnitudo 8 |
Paramèter listrik pungkasan, ukuran kabinet lan pilihan komponen ditemtokake miturut sing disetujoni drawing technical lan syarat project.
| Model | Tegangan Rated (V) | Rated saiki (A) | Arus putus hubung singkat (KA) | Rated short-time tahan saiki (1s) (kA) | Rated puncak tahan arus (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

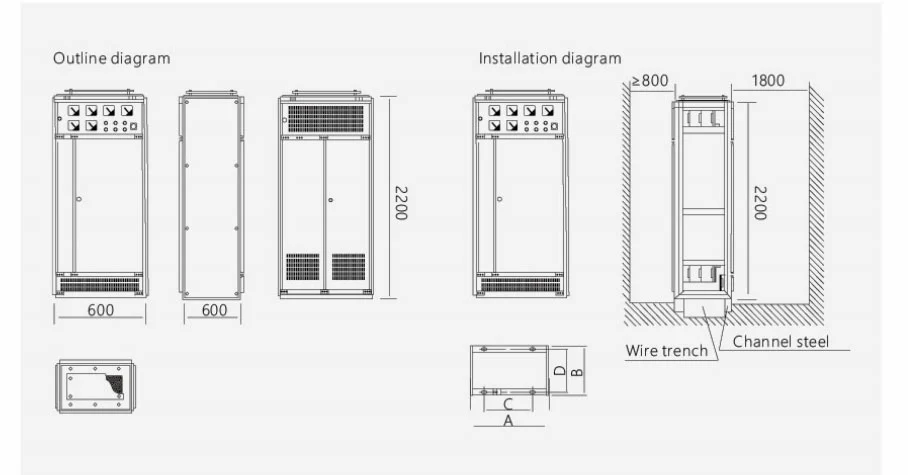

| kode produk | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Ing pabrik, bengkel lan fasilitas pertambangan, Panel Distribusi Daya Tegangan Rendah GGD bisa dadi pusat titik distribusi kanggo peralatan produksi, motor, lampu lan sistem tambahan.
Kabinet bisa diatur kanggo jaringan distribusi bangunan komersial lan dhuwur ing ngendi sawetara metu sirkuit mbutuhake pangayoman terpusat, pangukuran lan kontrol.
Pembangkit listrik lan gardu induk bisa nggunakake peralatan kanggo distribusi daya tambahan voltase rendah lan hilir sistem electrical, karo konfigurasi internal dicocogake kanggo diagram single-line project.
Piranti kasebut dimaksudake kanggo instalasi njero ruangan. Suhu operasi referensi yaiku -10 ° C nganti + 40 ° C, kanthi a dhuwuré nganti 1000m.
Lingkungan sekitar kudu bebas saka getaran, impact lan kahanan korosif. Nalika khusus syarat lingkungan ana, kahanan technical bisa rembugan antarane Usune lan panuku sadurunge produksi.
Sajrone instalasi, inklinasi peralatan menyang bidang vertikal ora kudu ngluwihi 5 °. Instalasi sing tepat mbantu njaga keselarasan kabinet, operasi lawang lan linuwih sambungan listrik.
Desain lan manufaktur Panel Distribusi Daya Tegangan Rendah GGD ngetutake switchgear voltase rendah sing ditrapake syarat, kalebu standar GB lan IEC cocog. Peralatan sing disedhiyakake bisa diprodhuksi miturut spesifikasi proyek paling anyar sing ditrapake lan dokumentasi teknis sing disetujoni.
Standar referensi utama kalebu GB / T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 lan piranti listrik liyane sing ditrapake. standar sing ditemtokake dening proyek.
Aktivitas manufaktur lan manajemen kualitas Usune didhukung dening sistem ISO 9001, ISO 14001 lan ISO 45001. Produk listrik uga bisa diwenehake karo sertifikasi CE, bebarengan karo dokumentasi tes sing relevan miturut menyang konfigurasi produk.

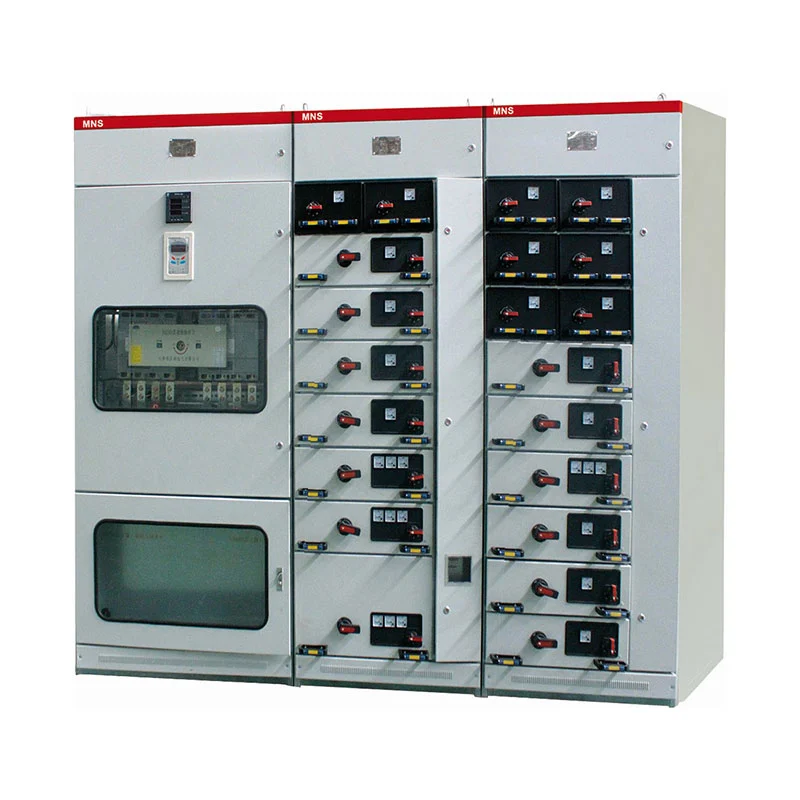

| Item Perbandingan | Panel Distribusi Daya Tegangan Rendah GGD | Switchgear sing bisa ditarik | Kabinet Distribusi Tipe Tetap |
| Tujuan Utama | Distribusi daya voltase rendah, kontrol lan proteksi | Ngalih lan pangopènan sirkuit sing kerep | Distribusi daya dhasar |
| Tegangan tipikal | 0,4 kV | Low / medium voltase gumantung konfigurasi | Tegangan rendah |
| Struktur Kabinet | Kabinet modular tetep | Struktur laci / troli sing bisa ditarik | Instalasi tetep |
| Akses Sirkuit | Pangopènan ngarep lan mburi gumantung saka desain | Penarikan cepet saka unit fungsional | Akses pangopènan konvensional |
| Fleksibilitas Konfigurasi | dhuwur | dhuwur banget | Moderate |
| Sistem Busbar | Tembaga utama lan cabang busbars | Kompartemen busbar susunan | Tembaga utawa aluminium busbars |
| Muatan sing cocog | Feeder, motor, lampu, sistem tambahan | Multiple feeders lan sirkuit kontrol motor | Beban distribusi umum |
| Pendekatan Pangopènan | Inspeksi lan panggantos tingkat komponen | Penarikan unit fungsional kanggo pangopènan | Pangopènan tingkat komponen |
| Kustomisasi Proyek | Diagram garis tunggal lan kustomisasi adhedhasar komponen | Kustomisasi konfigurasi laci | Kustomisasi konfigurasi dhasar |
| Aplikasi Khas | Pabrik, gardu, pembangkit listrik, bangunan | Distribusi industri lan kontrol motor | Distribusi komersial lan umum |
Panel Distribusi Daya Tegangan Rendah GGD cocok banget nalika proyek kasebut mbutuhake terpusat sing kuat kabinet distribusi kanthi struktur internal sing jelas, sistem busbar tembaga lan pilihan fleksibel sing mlebu, sirkuit metu lan kontrol.
Kanggo proyek ing ngendi panggantos kanthi cepet saka unit fungsional individu minangka syarat utama, sing bisa ditarik konfigurasi bisa uga luwih cocok. Kanggo jaringan distribusi sing luwih prasaja kanthi owah-owahan sirkuit sing luwih sithik, jinis tetep kabinet bisa menehi solusi sing luwih gampang.
Usune bisa milih struktur kabinet, pemutus sirkuit, susunan busbar, komponen kontrol lan kabel internal miturut diagram baris siji proyek lan syarat teknis.
Panel Distribusi Daya Tegangan Rendah GGD wis dirujuk kanggo Proyek Peluncuran Roket Cas-space, nuduhake aplikasi ing lingkungan project ngendi kabentuk distribusi kurang-voltase lan electrical linuwih peralatan penting.
Zhejiang Usune Electric Co., Ltd. duwe pengalaman luwih saka 14 taun ing lapangan peralatan listrik, didhukung dening tim R&D sing berpengalaman sing bisa ngembangake konfigurasi miturut syarat khusus proyek.
Saka komponen listrik lan fabrikasi kabinet kanggo kabel internal lan pengawasan pungkasan, Usune ditrapake kontrol produksi lan prosedur inspeksi kualitas. Wektu produksi standar kira-kira 15-20 dina, gumantung ing konfigurasi lan jumlah pesenan.
Kanggo proyèk mbutuhake mbobol sirkuit tartamtu, komponen kontrol, dimensi kabinèt, noto busbar utawa konfigurasi wiring, Usune bisa berkembang peralatan adhedhasar diagram siji-line panuku lan technical spesifikasi.
Tegangan dirating referensi standar yaiku 0.4kV, kanthi frekuensi dirating 50Hz. Parameter pungkasan gumantung ing proyek kasebut desain.
Konfigurasi sing diwenehake bisa tekan 3150A, miturut pemutus sirkuit sing dipilih, busbar lan listrik sakabèhé desain.
ya wis. Dimensi kabinet, komponen listrik, sirkuit mlebu lan metu, fungsi kontrol, busbar pangaturan lan rincian liyane bisa disesuaikan miturut gambar sing disetujoni.
Konfigurasi bisa kalebu pemutus sirkuit universal, pemutus sirkuit cilik, pemutus sirkuit miniatur, kontaktor, relay termal, meter lan komponen liyane miturut syarat proyek.
Periode produksi normal kira-kira 15-20 dina, gumantung saka jumlah lan konfigurasi teknis.
ya wis. Usune bisa nyedhiyakake kustomisasi basis OEM lan proyek, kalebu konfigurasi komponen lan pelanggan sing ditemtokake syarat.
Komponen lan lemari sing dipasang dipriksa sajrone produksi, banjur dipriksa lan tes rutin sadurunge kiriman. Dokumentasi tes sing relevan bisa diwenehake miturut syarat proyek.
