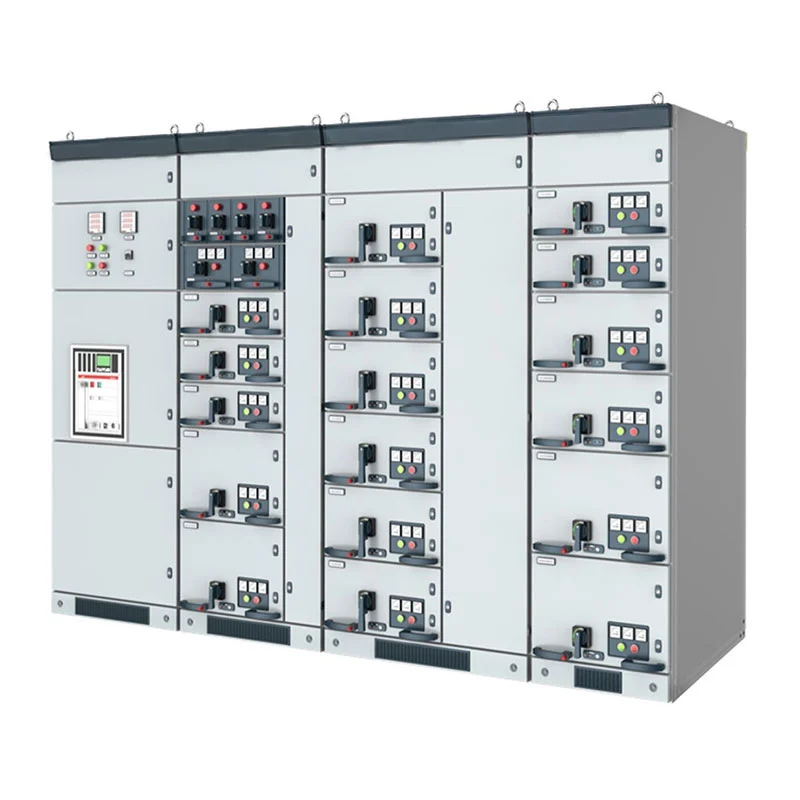

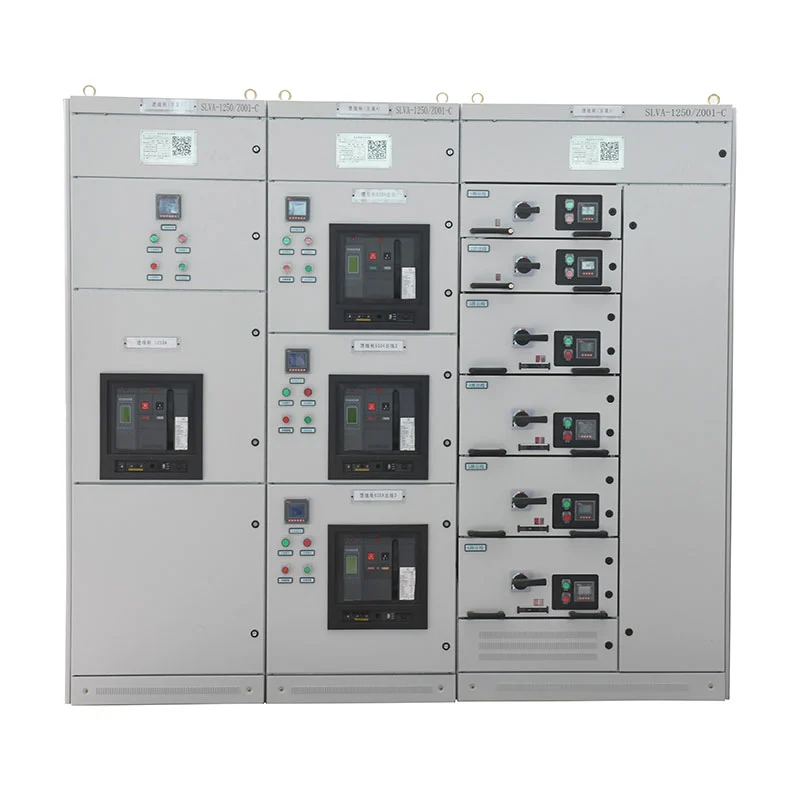

Dirancang kanggo sistem AC 50–60Hz kanthi tegangan kerja sing dirating nganti 660V, Kabinet Switchgear Tipe Laci Tegangan Rendah bisa diatur kanggo distribusi daya, kontrol motor, lan kompensasi faktor daya. Iku cocok kanggo pabrik industri, fasilitas listrik, proyek petrokimia, infrastruktur transportasi, bangunan komersial, lan sistem listrik kurang voltase liyane.
Ing kabinèt distribusi tetep konvensional, sirkuit listrik relatif gumantung ing kabinet sakabèhé tatanan. Nalika fasilitas ngemot akeh independen mbukak, iki bisa nggawe Manajemen sirkuit lan mangsa modifikasi luwih rumit.
Konfigurasi jinis laci mbagi fungsi listrik dadi unit individu. Saben laci bisa cocog karo a feeder tartamtu, motor, utawa mbukak electrical, saéngga kabinèt sakabèhé kanggo diatur miturut nyata struktur distribusi.
Kanggo pabrik lan fasilitas gedhe, iki tegese switchgear bisa direncanakake babagan beban listrik tinimbang mung watara dimensi kabinèt fisik.
Struktur laci ngidini sirkuit beda ditugasake kanggo unit fungsional sing kapisah.
Contone, fasilitas produksi bisa uga duwe sirkuit independen kanggo motor conveyor, pompa, penggemar, tambahan mesin, cahya, lan distribusi daya umum. Sirkuit kasebut bisa diatur miturut individu syarat electrical.
Struktur iki mbantu operator ngenali hubungan antarane saben sirkuit lan peralatan disambungake, kang utamané terkenal ing kamar electrical gedhe ngemot akeh feeders metu.
Ora saben beban listrik nduweni syarat daya sing padha. A motor tambahan cilik lan motor produksi daya dhuwur bisa uga mbutuhake pengaturan ngoper lan proteksi sing beda.
Kabinet Switchgear Tipe Laci Tegangan Rendah bisa nggunakake laci gedhe lan cilik kanggo macem-macem sirkuit syarat. Konfigurasi laci bisa ditemtokake miturut rating motor, kapasitas feeder, lan nomer sirkuit ing project.
Iki nyedhiyakake insinyur listrik kanthi luwih bebas nalika nyiapake tata letak kabinet.
Kanggo fasilitas industri, kontrol motor bisa nyebabake proporsi sing signifikan saka listrik voltase rendah sistem.
Konfigurasi MCC kasusun saka laci gedhe lan cilik, karo piranti ngoper utama saben sirkuit nggunakake a dhuwur-bejat-kapasitas nyetak cilik Circuit breaker utawa Rotary mbukak ngalih karo sekring.
Pengaturan iki bisa ditrapake kanggo sirkuit sing nglayani pompa, kompresor, penggemar, konveyor, mesin produksi, lan peralatan motor-driven liyane.
Misahake sirkuit motor kasebut dadi unit fungsional khusus uga mbantu nyederhanakake hubungan listrik antarane motor individu lan feeder sing cocog.

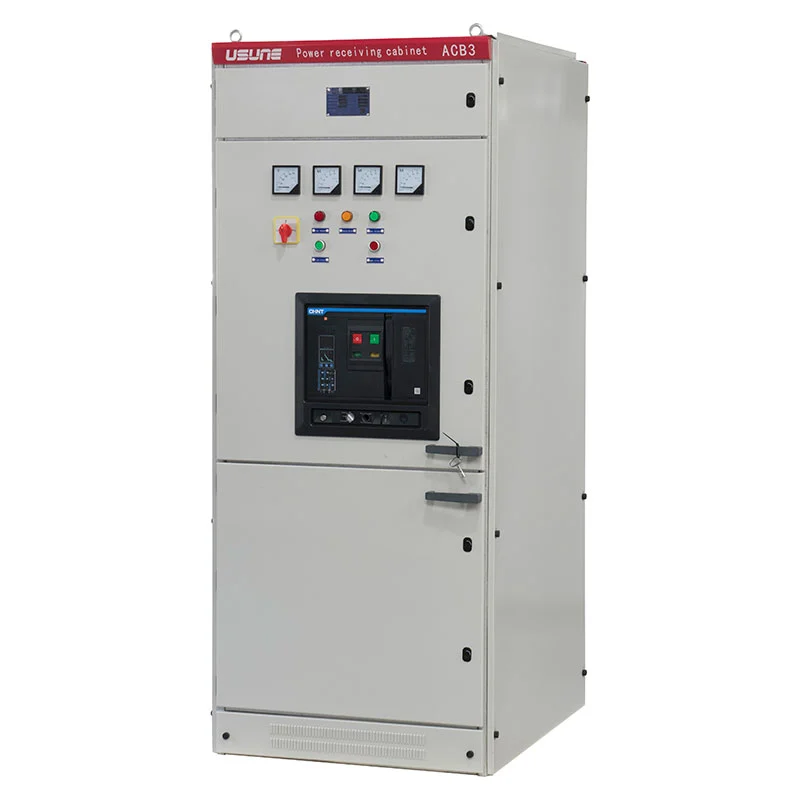

Kabinet Pusat Distribusi Daya digunakake ing ngendi daya listrik sing mlebu kudu dibagi dadi pirang-pirang sirkuit hilir.
Konfigurasi PC bisa nampung pemutus sirkuit seri Emax, MT, 3WN, AH, lan ME, gumantung saka sing disetujoni. desain electrical.
Pilihan kasebut kudu nimbang saiki sing dirating, kapasitas sirkuit cendhak, karakteristik feeder, koordinasi perlindungan, lan syarat peralatan sing disambungake.
Sistem industri motor-berat bisa ngasilake panjaluk daya reaktif sing signifikan. Kanggo instalasi kuwi, faktor daya ganti rugi bisa dadi bagéan saka desain electrical voltase kurang.
Kabinet kompensasi bisa dikonfigurasi kanggo kompensasi faktor daya manual, otomatis, utawa remot.
Konfigurasi kasebut bisa ditemtokake miturut karakteristik beban pelanggan lan manajemen listrik syarat tinimbang nggunakake noto ganti rugi padha kanggo saben project.
Peralatan kasebut bisa dicocogake karo sistem listrik kanthi struktur beban sing beda.
Pabrik kanthi macem-macem jalur produksi bisa nggunakake unit laci sing kapisah kanggo motor, peralatan tambahan, lan umum sirkuit daya.
Pompa, kompresor, penggemar, lan peralatan proses liyane bisa diatur liwat sirkuit kontrol motor khusus.
Fasilitas produksi gedhe bisa nggunakake distribusi voltase rendah terpusat kanggo macem-macem peralatan lan motor kanthi daya dhuwur feeders.
Fasilitas sepur, terminal, lan infrastruktur pendukung bisa nggunakake kabinet kanggo distribusi daya peralatan lan sistem listrik tambahan.
Bangunan komersial lan omah bisa ngatur macem-macem feeder voltase sithik ing distribusi terpusat sistem.
Pembangkit listrik lan proyek energi bisa ngatur distribusi, kontrol motor, lan fungsi ganti rugi miturut beban listrik tambahan.
| Item | Spesifikasi |
| Jinis produk | Low-Voltage Laci Tipe Switchgear |
| Rated Tegangan Kerja | ≤660V |
| Frekuensi Rated | 50Hz / 60Hz |
| Fungsi Utama | Distribusi Daya / Kontrol Motor / Kompensasi Faktor Daya |
| Konfigurasi PC | Pemutus Sirkuit Seri Emax / MT / 3WN / AH / ME |
| Konfigurasi MCC | Laci Gedhe lan Cilik |
| MCC Ngalih Utama | High-Breaking MCCB / Rotary Load Ngalih karo Fuse |
| Ganti rugi | Manual / Otomatis / Remote |
| Standar Altitude | ≤2000m |
| Suhu sekitar | -5°C nganti +40°C |
| Suhu Rata-rata 24 Jam | ≤+35°C |
| Transportasi & Panyimpenan | -25°C nganti +55°C |
| Suhu Jangka Pendek | Nganti +70°C kanggo ≤24h |
| Frekuensi sing ditrapake | AC 50–60Hz |
Lingkungan operasi standar kudu duwe suhu sekitar -5 ° C lan +40 ° C, kanthi rata-rata suhu luwih saka 24 jam ora ngluwihi +35 ° C.
Ing suhu sekitar +40 ° C, kelembapan relatif ora luwih saka 50%. Kelembapan sing luwih dhuwur bisa ditrima ing suhu sing luwih murah, kayata nganti 90% ing +20 ° C. Variasi suhu kudu dianggep amarga kondensasi bisa kedadeyan.
Ketinggian standar yaiku ≤2000m.
Sajrone transportasi lan panyimpenan, peralatan bisa tahan suhu saka -25 ° C nganti +55 ° C, kanthi jangka pendek. cahya nganti +70 ° C kanggo wektu ora ngluwihi 24 jam.
Aplikasi khusus, kalebu platform pengeboran minyak lepas pantai lan pembangkit listrik tenaga nuklir, mbutuhake teknis sing kapisah evaluasi lan persetujuan antarane pabrikan lan pangguna pungkasan.
Cas-space Rocket Launch Project minangka referensi teknik kanggo peralatan listrik Usune.
Infrastruktur peluncuran roket ngemot macem-macem beban listrik sing ndhukung, kalebu sistem peralatan, tambahan fasilitas, lan layanan infrastruktur. Fasilitas kasebut mbutuhake organisasi sirkuit sing jelas lan bisa dipercaya distribusi listrik kanggo ndhukung wilayah operasional beda.
Peralatan Usune ditrapake minangka bagéan saka sistem listrik proyek, nyedhiyakake pengalaman praktis ing nyediakake switchgear kanggo infrastruktur khusus.
Proyek kasebut uga nuduhake pentinge adaptasi konfigurasi kabinet menyang arsitektur listrik sing nyata saka fasilitas tinimbang ngandelake susunan seragam.
Sistem produksi lan manajemen Usune didhukung dening ISO 9001, ISO 14001, lan ISO 45001.
Peralatan kasebut digawe miturut syarat IEC lan GB sing ditrapake, kalebu GB 7251.1, JB/T 9961, lan syarat internasional sing cocog kanggo switchgear voltase rendah lan rakitan piranti kontrol.
Sadurunge dikirim, kabinèt rampung ngalami pemeriksaan pabrik lan tes rutin. laporan test cocog lan dokumentasi teknis bisa diwenehake miturut syarat proyek.
Kanggo tim pengadaan, langkah sing paling penting yaiku konfirmasi konfigurasi listrik sadurunge nggawe.
Kabinet Switchgear Tipe Laci Tegangan Rendah kudu dipilih miturut dhaptar beban nyata tinimbang mung voltase dirating kabinèt kang.
Usune nyaranake konfirmasi:
| Informasi Pelanggan | Apa Iku Penting |
| Sistem Tegangan | Nemtokake desain listrik dhasar |
| Arus mlebu | Nemtokake kapasitas mlebu |
| Jumlah Feeders | Nemtokake jumlah laci |
| Jumlah Motor | Nemtokake syarat MCC |
| Rating Motor | Nemtokake pilihan laci lan ngalih |
| Tingkat Sirkuit Pendek | Nemtokake syarat pangayoman |
| Syarat Ganti Rugi | Nemtokake kapasitas ganti rugi |
| Lingkungan Instalasi | Konfirmasi kahanan operasi |
| Diagram Garis Tunggal | Ndhukung konfigurasi kabinet pungkasan |
Nyedhiyakake rincian kasebut sajrone tahap kutipan ngidini Usune nyiyapake konfigurasi sing luwih cocog karo sistem listrik nyata pelanggan.
| N o. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit | |
| 1 | Dirating voltase | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Frekuensi dirating | Hz | 50 | 50 | 50 | |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 | |
| 4 | Tingkat insulasi sing dirating | 1 min Frekuensi tahan tekanan | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls cahya tahan voltase | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 | |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 | |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 | |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 | |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— | |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— | |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 | |
| 12 | Urip mekanik | mbukak break switch / CB | kaping | 10000 | 10000 | 20000 |
| Isolasi / switch lemah | 5000 | 5000 | 5000 | |||
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 | |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tingkat kebocoran relatif gas taunan | % | 0.05 | 0.05 | 0.05 | |
| 16 | gelar pangayoman IP | Kabinet | IP4X | IP4X | IP4X | |
| Tangki gas | IP67 | IP67 | IP67 | |||

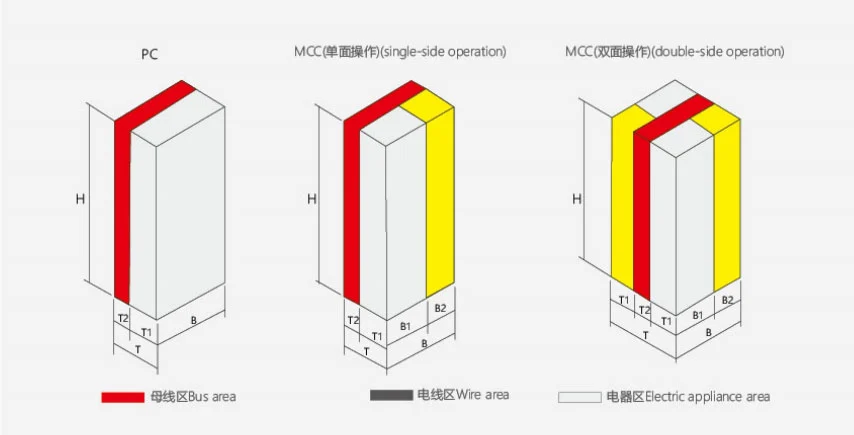

| dhuwur | Jembar | ambane | Cathetan | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Operasi siji-sisi |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Operasi sisih pindho |
Kabinet dipasang ing pabrik nggunakake struktur kabinet standar lan komponen fungsional.
Proses produksi kalebu inspeksi komponen, perakitan struktur, instalasi laci, kabel listrik, inspeksi unit fungsional, lan tes rutin.
Proses perakitan basis pabrik iki ngidini konfigurasi kabinèt pungkasan dipriksa marang sing disetujoni syarat teknis sadurunge dikirim.
Peralatan kasebut dirancang kanggo sistem AC kanthi voltase kerja 660V lan ngisor.
Susunan laci ngidini sirkuit listrik individu diatur minangka unit fungsional sing kapisah, sing bisa nggawe sistem distribusi gedhe luwih gampang kanggo ngatur lan ngatur.
ya wis. Konfigurasi MCC bisa nggunakake laci gedhe lan cilik miturut kapasitas motor lan syarat sirkuit.
Konfigurasi PC bisa nggunakake pemutus sirkuit seri Emax, MT, 3WN, AH, lan ME miturut proyek sing disetujoni desain.
ya wis. Bagian MCC dirancang khusus kanggo macem-macem sirkuit motor lan bisa diatur nganggo laci sing beda ukuran.
ya wis. Fungsi kompensasi manual, otomatis, lan remot bisa dikonfigurasi miturut syarat proyek.
Usune beroperasi miturut sistem manajemen ISO 9001, ISO 14001, lan ISO 45001. Produk diprodhuksi miturut standar IEC lan GB sing ditrapake, kanthi sertifikasi CE kasedhiya kanggo konfigurasi sing ditrapake.
ya wis. Jumlah laci, susunan sirkuit, pilihan breaker, konfigurasi MCC, lan fungsi ganti rugi bisa ditemtokake miturut syarat listrik pelanggan.
Informasi sing paling migunani kalebu voltase sistem, arus sing mlebu, jumlah feeder, jumlah motor lan rating, tingkat short-circuit, syarat ganti rugi, lingkungan instalasi, lan electrical single-line diagram.
Usune nyedhiyakake switchgear voltase rendah kanggo sistem listrik ing ngendi sawetara sirkuit listrik kudu diatur ing kabinet terpusat.
Kanggo pelanggan sumber Kabinet Switchgear Tipe Laci Tegangan Rendah, Usune bisa ngevaluasi beban listrik struktur, pilih konfigurasi laci cocok, koordinat pilihan komponèn, Déwan pabrik lengkap lan testing, lan nyedhiyani dokumentasi technical kanggo pangiriman project.
