Zhejiang Usune Electric Co., Ltd. minangka pabrik profesional sing nggabungake R&D, desain, produksi, lan penjualan. Utamane produk kalebu 12kV～245kV ing njero ruangan lan ruangan ruangan vakum voltase dhuwur pemutus sirkuit, SF6 pemutus sirkuit, beban ngalih, lan macem-macem ngalih pedhot. Iki minangka pemasok profesional sing dipercaya kanggo proyek teknik tenaga domestik lan internasional.
Usune Gw4 Disconnect Switch dirancang khusus kanggo sistem daya AC 50Hz/60Hz telung fase. Utamane fungsi kanggo nyambungake utawa medhot sirkuit voltase dhuwur ing kondisi energized, tanpa beban lan kanggo nyedhiyani katon. reresik isolasi listrik kanggo pangopènan busbars, mbobol sirkuit, trafo, lan voltase dhuwur liyane peralatan.
-GB 1985-2004: Saklar Pemutus Tegangan Tinggi AC lan Saklar Grounding
-IEC 62271-102: Switchgear Tegangan Tinggi lan Piranti Kontrol
-GB / T 11022: Spesifikasi Umum kanggo Switchgear High Voltage lan Controlgear

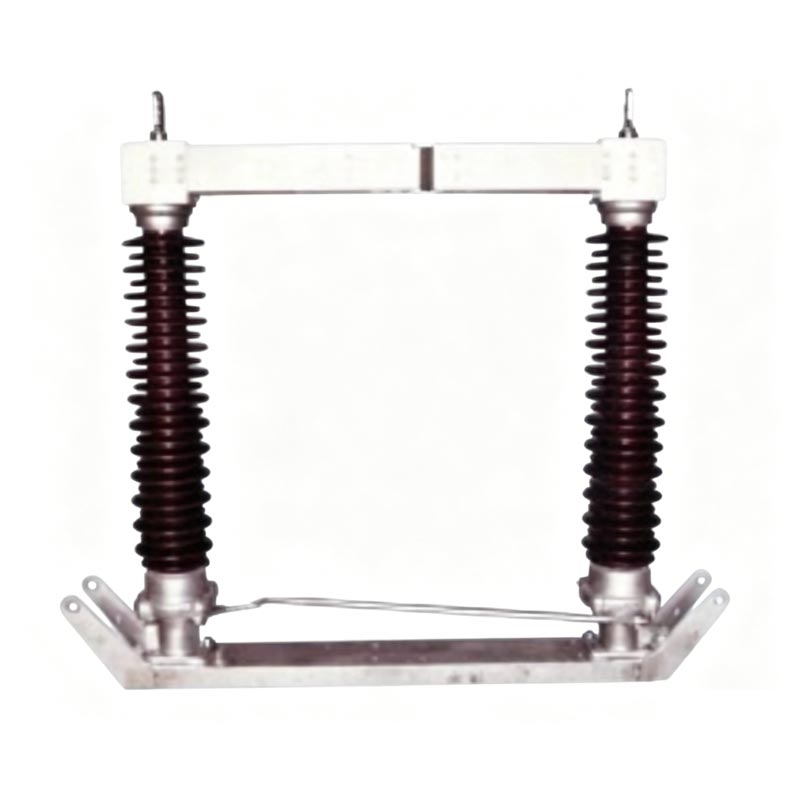

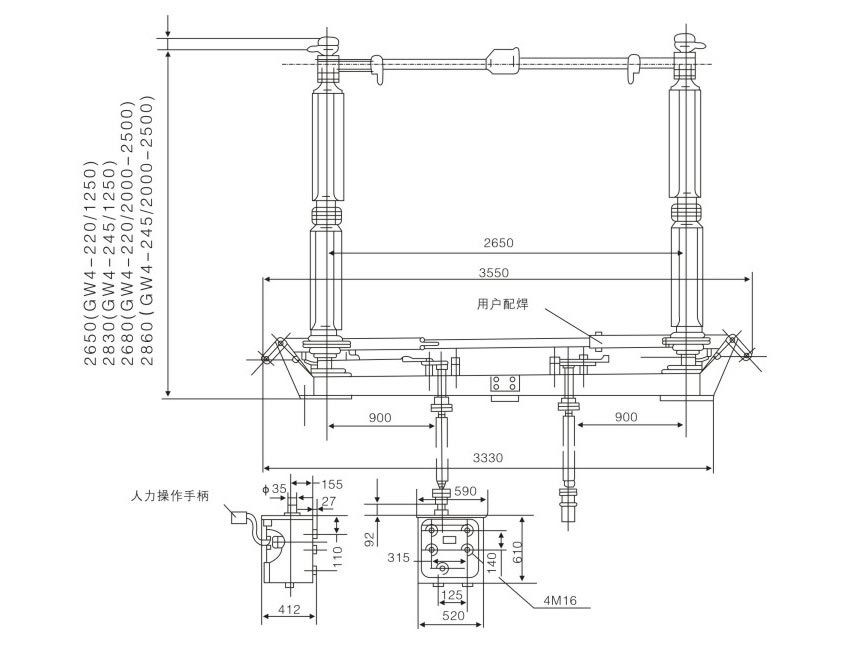

Seri GW4: Insulator kaping pindho, rotasi horisontal, jinis interrupted
1. Struktur insulator kaping pindho, loro insulator kirim saben fase muter horisontal 90 ° bebarengan.
2. Kontak utama sing tengah-rusak, kontak tembaga dilapisi salaka, resistance kontak kurang, lan konduktivitas apik.
3. Dasar digawe saka baja galvanis panas, kanthi bantalan sing disegel, tahan karat lan tahan lama.
4. GW4 Disconnect Switch bisa dilengkapi saklar grounding siji-sisi utawa pindho, kanthi mekanik
interlocking kanggo njamin safety operasional.
5. Mekanisme operasi bisa manual (CS14G, CS17G) utawa listrik (CJ6B, CJ11, XCJ-I).
| Parameter | Spesifikasi |
| Tegangan Rated | 126kV (sistem 110kV) |
| Frekuensi Rated | 50Hz |
| Rated Saiki | 630A, 1250A, 1600A, 2000A, 2500A |
| Dirating Short-time Tahan Arus (1s) | 31.5kA, 40kA, 50kA |
| Rated Peak Tahan Saiki | 80kA, 100kA, 125kA |
| 1 menit AC Kering Tegangan Tahan | - Kanggo bumi: 140kV- Across break: 160kV |
| Suhu Operasi | -40°C nganti +40°C |
| Altitude | ≤ 2000m |

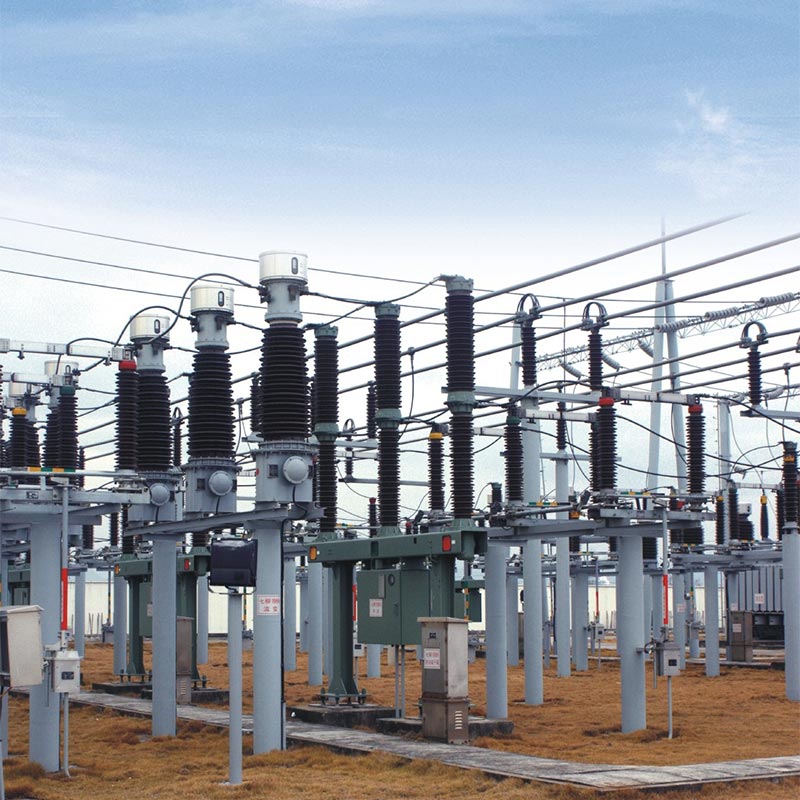

A 110kV... Proyek Gardu Angin
Proyèk iki dumunung ing wilayah lor karo beda suhu sing signifikan, mbutuhake peralatan dhuwur linuwih lan resistance kadhemen. Proyek kasebut milih pirang-pirang Saklar Pedhot Usune GW4, dilengkapi listrik mekanisme lan ngalih grounding pindho sisi. Kanggo akèh taun wiwit commissioning, peralatan wis operate stabil, kanthi tumindak mekanik sing dipercaya lan tahan korosi sing apik, kanthi efektif njamin keamanan pangopènan gardu lan efisiensi operasi saben dina, entuk pujian dhuwur saka pangguna.
| Item | Unit | Paramèter | |||||
| Tegangan Rated | kV | 40.5 | 72.5 | 126 | 145 | ||
| Tingkat insulasi sing dirating | 1 min frekuensi daya tahan voltase (nilai efektif) | Ing lemah | kV | 95 | 160 | 230 | 275 |
| Pecah | kV | 118 | 200 | 230+70 | 275+85 | ||
| Impuls kilat sing dirating tahan arus (puncak) | Ing lemah | kV | 185 | 350 | 550 | 650 | |
| Pecah | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frekuensi Rated | Hz | 50/60 | |||||
| Rated Saiki | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dirating short-time tahan saiki | kA | 20, 31, 5, 40, 50 | 20, 31, 5, 40, 50 | 20, 31, 5, 40, 50 | 20, 31, 5, 40, 50 | ||
| Rated puncak tahan saiki | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Dirating short circuit duration | Pisau/Pedang | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Dirating beban terminal mekanik | Horisontal lan vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontal | N | 750 | 750 | 750 | 750 | ||
| Gaya vertikal | N | 1000 | 1000 | 1000 | 1000 | ||
| Jarak creep | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| urip mekanik | kaping | 5000 | 5000 | 1000 | 5000 | ||
| Motor aktuator | Model | CJ | CJ | CJ | CJ | ||
| Tegangan motor | V | AC380, AC220, DC220, DC110 | |||||
| Kontrol voltase loop | V | AC380, AC220, DC220, DC110 | |||||
| Titik, wektu tutup | s | 7±1 | |||||
|
Aktuator manungsa |
Model | CS14 CS17 | |||||
| Tegangan kunci elektromagnetik | V | AC220, DC220, DC110 | |||||
• Insulators: Ora retak, karusakan, utawa rereget.
• Kontak: Resik, lumahing salaka-dilapisi utuh.
• Fasteners: Kabeh bolts tightened.
• Mekanisme: Rotasi Gamelan; lubricate bagean obah.
• Vertikal insulator: Nyetel nganggo shims (max 3mm saben lokasi).
• sinkronisasi telung fase: Nyetel crank-arm lan rod linkage.
• Tekanan kontak: Priksa manawa selipan lan tekanan sing tepat.
• Mung operate ing NO LOAD; konfirmasi mbobol sirkuit mbukak.
• Operasi manual: Gunakake gagang operasi; supaya pasukan gedhe banget.
• Operasi bermotor: Gunakake kontrol lokal / remot; posisi monitor.
• Interlock: Aja meksa operasi yen interlocked.
• Ndandani periodik: Saben 1-2 taun.
• Insulator lan kontak sing resik; aplikasi vaseline industri.
• Lubricate bantalan lan bagean transmisi.
• Priksa manawa bolt sing kenthel, kontak aus, lan karusakan insulator.
• Sawise short-circuit: Priksa langsung.
• Ora bisa operate: Priksa interlock, linkage macet, utawa motor fault.
• fase Asynchronous: Nyetel rod salib-linkage.
• Overheating kontak: Resik lan reighten; mriksa plating perak.
A: Ora. GW4 Disconnect Switch mung cocok kanggo isolasi lan ngoper mung ing voltase, tanpa beban. kahanan. Ora duwe kemampuan pemadam busur lan dilarang banget kanggo operasi ing beban. Iku kudu digunakake bebarengan karo pemutus sirkuit.
A: Interlock mekanik ngetrapake urutan operasi sing aman: switch utama mbukak → switch grounding ditutup; grounding switch mbukak → switch utama ditutup, nyegah misoperation lan njamin safety saka pangopènan personel.
A: Jinis standar cocok kanggo lingkungan kanthi dhuwur ≤2000m lan suhu -40 ℃ nganti + 40 ℃, sing bisa nyukupi kabutuhan paling akeh gardu ruangan; kanggo wilayah khusus sing dhuwur utawa akeh polusi, insulasi sing dikuatake lan solusi anti karat bisa disesuaikan.
