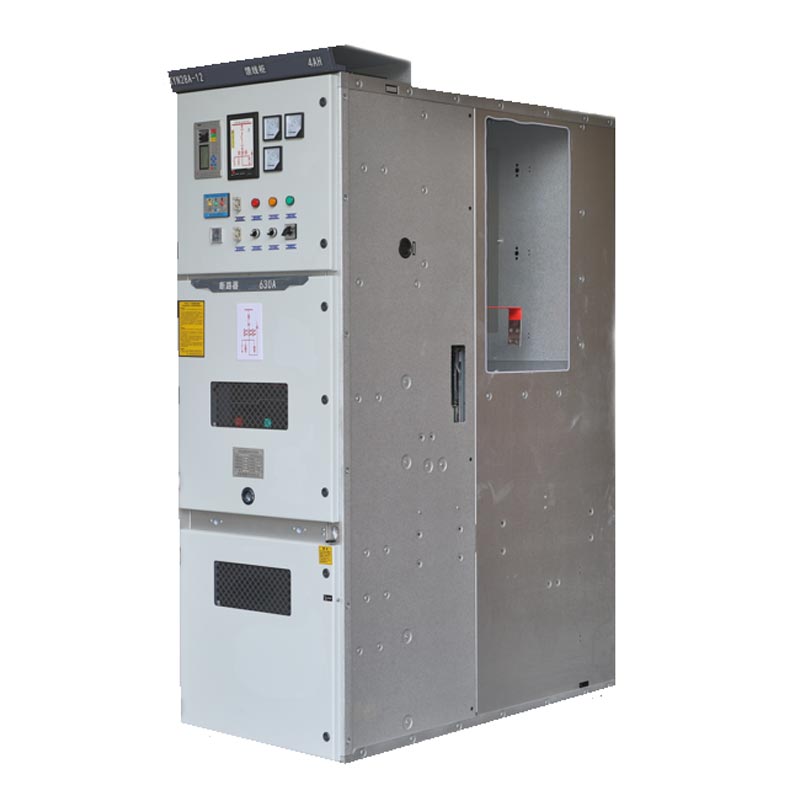

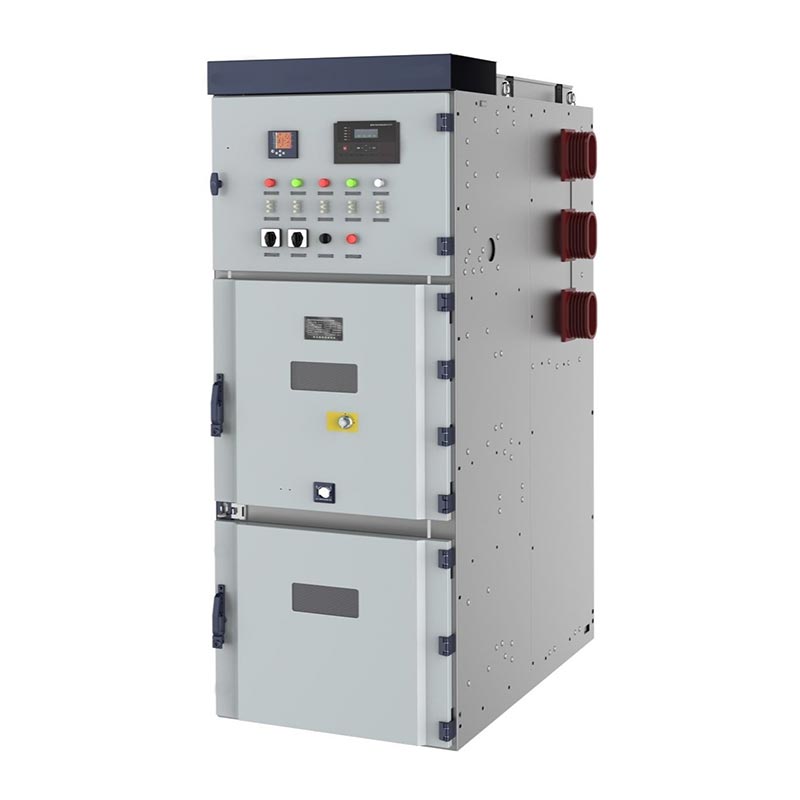

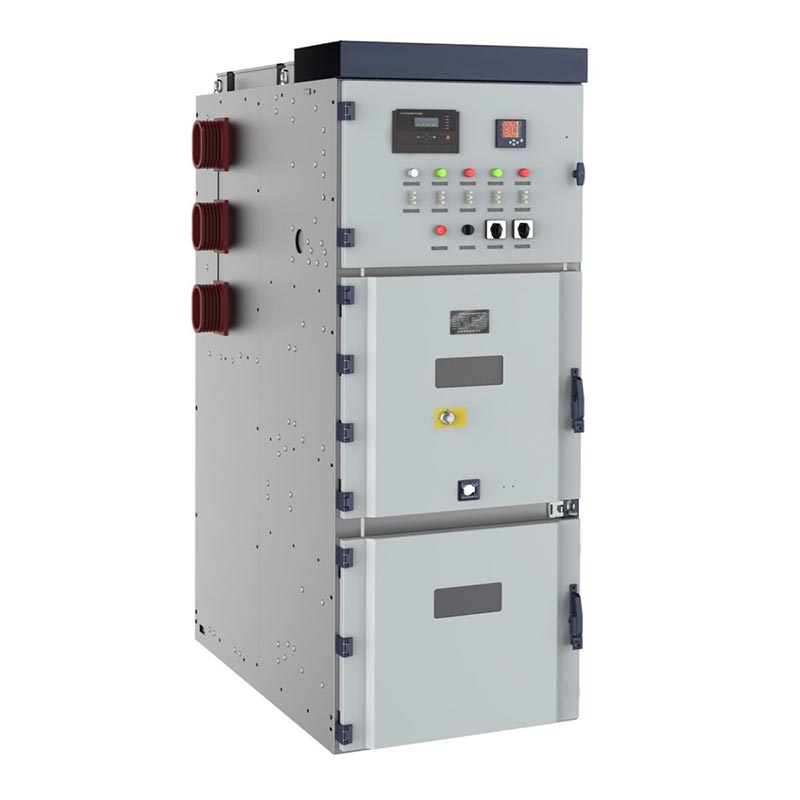

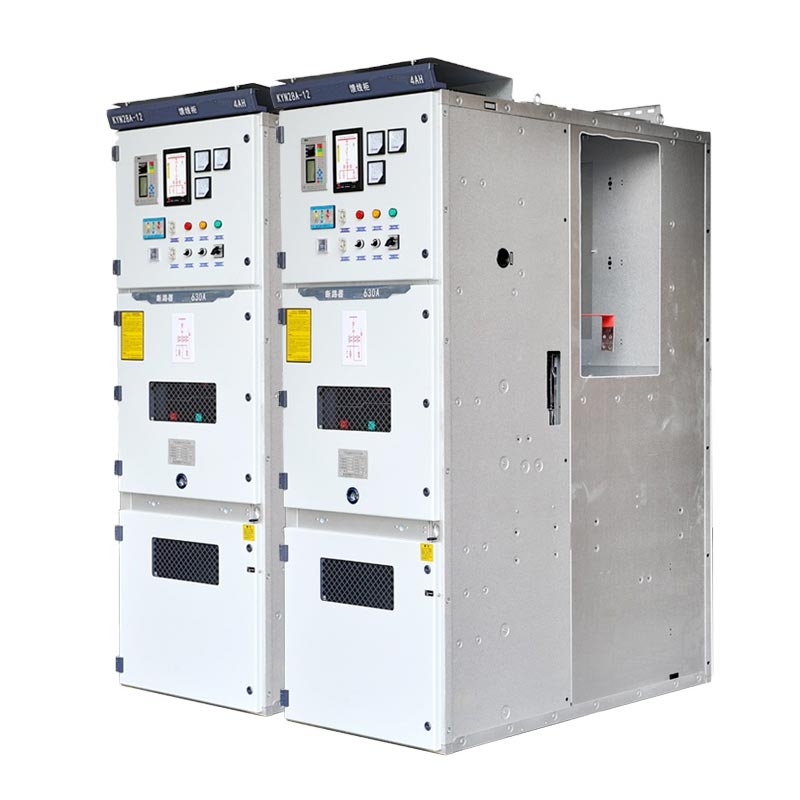

Usune Kyn28 Switchgear 24kV minangka switchgear vakum tegangan menengah sing bisa ditarik nganggo logam njero ruangan kanthi nilai voltase nutupi tingkat utama 13.8kV, 17.5kV, 20kV, lan 24kV. Dirancang khusus kanggo telung fase AC 50/60Hz sistem daya, fungsi inti sawijining daya reception efisien lan distribusi pas, nalika uga mbisakake nyata-wektu kontrol sirkuit, proteksi fault, lan ngawasi status operasional. Minangka produk pathokan saka Usune 14 taun saka pengalaman ing lapangan listrik voltase medium, desaine nggabungake struktur diwasa lan teknologi canggih, imbangan kinerja electrical karo ease saka operasi lan pangopènan, lan kebak ketemu medium-voltase penting kabutuhan distribusi daya saka sektor daya, industri, lan bangunan.
Switchgear tegangan rendah
Switchgear voltase medium
Kyn28 Switchgear 24kV kanthi ketat netepi sawetara standar teknis domestik lan internasional sing resmi. kanggo mesthekake kepatuhan sajrone proses desain, produksi, lan tes. Standar inti kalebu:
- Standar Nasional: GB3906-2006 "3.6-40.5kV AC Metal-Eclosed Switchgear lan Controlgear", GB/T11022 "Umum
Persyaratan Teknis kanggo Switchgear lan Controlgear Tegangan Tinggi", DL/T404 "Kahanan Teknis kanggo Pesenan
Switchgear Tegangan Tinggi AC Indoor"
- Standar Internasional: IEC62271-200 "Ac Metal-Eclosed Switchgear and Controlgear with Rated Voltage Ndhuwur 1kV
lan Ngisor 52kV"
1. Suhu: -15 ℃ ~ 40 ℃; Kelembapan: Rata-rata saben dina ≤95%, Rata-rata saben wulan ≤90%
2. Altitude ≤1000m, intensitas seismik ≤8 derajat
3. Bebas saka gas korosif lan gampang kobong lan getaran sing kerep; kahanan operasi khusus bisa selaras
nalika rembugan.

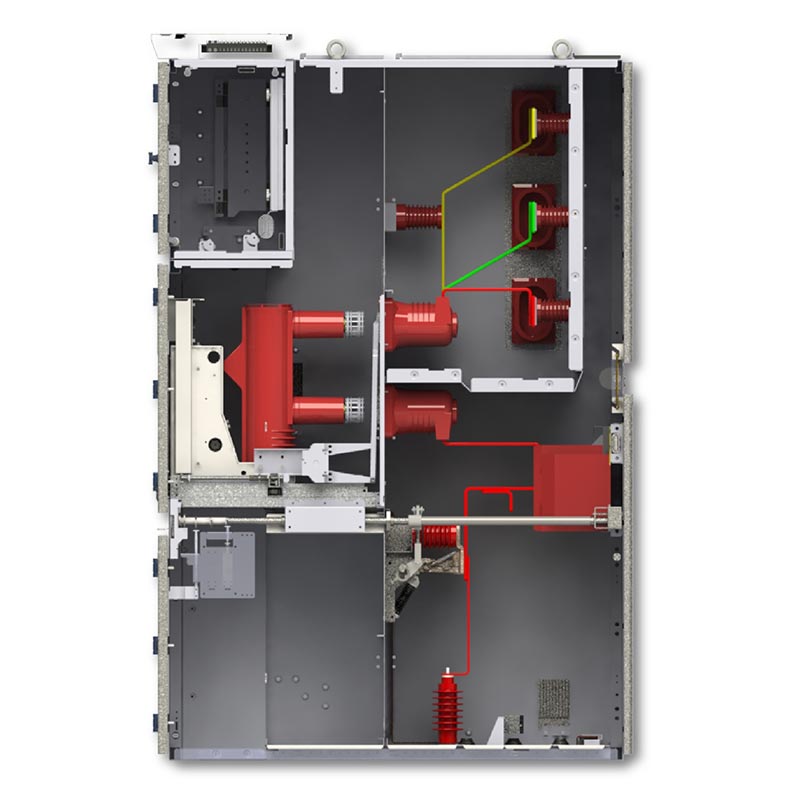

1. Struktur Tertutup Armored: Kamar fungsional sing dipisahake kanthi mandiri ngisolasi busur listrik, nambah keamanan.
2. Handcart sing bisa dicopot: Nggampangake panggantos lan pangopènan komponen, nyepetake wektu aktif.
3. Double Interlocking: Nyedhiyani pangayoman limang-bukti, mbusak misoperation.
4. Vacuum Arc Extinguishing: Kapabilitas arc extinguishing kuwat, umur dawa, cocok kanggo operasi sing kerep.
5. Pressure Relief Channel: Directional meksa release ing cilik saka fault, nglindhungi peralatan lingkungan.
| Kategori Parameter | Indikator inti |
| Tegangan Rated | 13.8kV, 17.5kV, 20kV, 24kV |
| Frekuensi Rated | 50Hz/60Hz |
| Rated Saiki | 630A~3150A |
| Dirating Short-Circuit Breaking Saiki | 25kA~50kA |
| Tingkat pangayoman | IP4X (Kabinet), IP2X (Antara Kompartemen) |
| Item | Unit | Parameter | |
| voltase dirating | kV | 24 | |
| frekuensi dirating | Hz | 50 | |
| Rated saiki pemutus sirkuit | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Rated saiki saka kabinet switch | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Arus dinamis sing dirating (4s) | kA | 16, 20, 25, 31.5, 40, 50 | |
| Rated steady current (puncak) | kA | 40, 50, 63, 80, 100, 125 | |
| Rated short circuit breaking saiki | kA | 16, 20, 25, 31.5, 40, 50 | |
| Rated short circuit nggawe saiki | kA | 40, 50, 63, 80, 100, 125 | |
| 1 min frekuensi daya tahan voltase | Pole-pole, pole-earth | kV | 65 |
| Ing jarak ngisolasi | kV | 79 | |
| Impuls kilat tahan tegangan (puncak) | Pole-pole, pole-earth | kV | 125 |
| Ing jarak ngisolasi | kV | 145 | |
| Tingkat perlindungan | IP4X kanggo pager, IP2X kanggo ngisolasi kamar lan ruangan pemutus sirkuit mbukak | ||
| Cathetan: kapasitas sirkuit cendhak CT kudu dianggep kanthi kapisah. | |||
Kasus 1: Proyek Distribusi Daya ing Taman Industri Kimia Gedhe ing Asia Tenggara. Usune, minangka profesional pabrikan, nyedhiyakake 82 panel switchgear kanggo taman iki, cocok kanggo beban abot, tanpa degradasi kinerja sawise 3 taun terus-terusan operasi, dadi pathokan lokal.
Kasus 2: Proyek Distribusi Daya ing Komplek Komersial Super High-Rise ing China. Ditrapake menyang super 428 meter gardu lemah dhuwur-munggah, desain kompak lan pangayoman dhuwur adaptasi kanggo lingkungan terlampir, njupuk sumber daya stabil kanggo aliran saben dina liwat 100.000 wong.

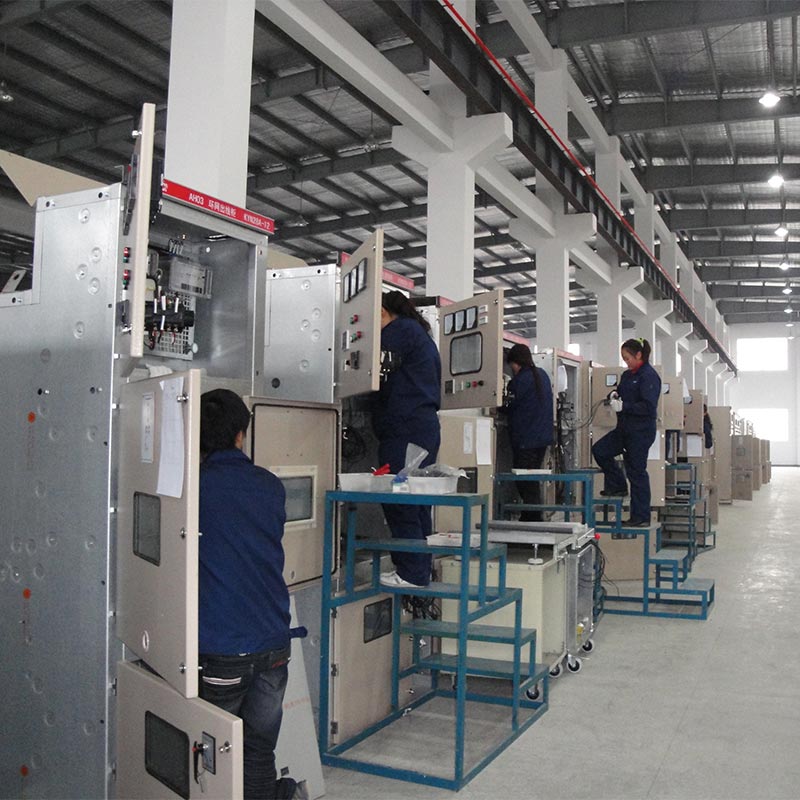

1. Kekuwatan Profesional: 14 taun budidaya jero, duwe R&D lan produksi khusus
kapabilitas.
2. Quality Control Kaku: Full-proses pengawasan kualitas, saben piranti nerangake karo laporan test lengkap.
3. Pangiriman sing efisien: Pesenan standar dikirim ing 15-20 dina, bisa adaptasi karo kabutuhan sing penting.
4. Layanan Kustomisasi: Ndhukung OEM, logo, lan kustomisasi parameter kanggo nyukupi kabutuhan individu.
5. Garansi Sawise-Sales: Garansi 12 sasi, respon sawise-sales lan resolusi sajrone 1-3 dina.
Usune Kyn28 Switchgear 24kV, kanthi teknologi sing diwasa lan kinerja sing dipercaya, wis dadi pilihan pilihan kanggo distribusi daya medium-voltase global. Leveraging kaluwihan saka chain sumber China lan sumber pabrik langsung, Usune posisi dhewe minangka Produsèn profesional lan supplier dipercaya, contributing kanggo pembangunan infrastruktur daya global.
