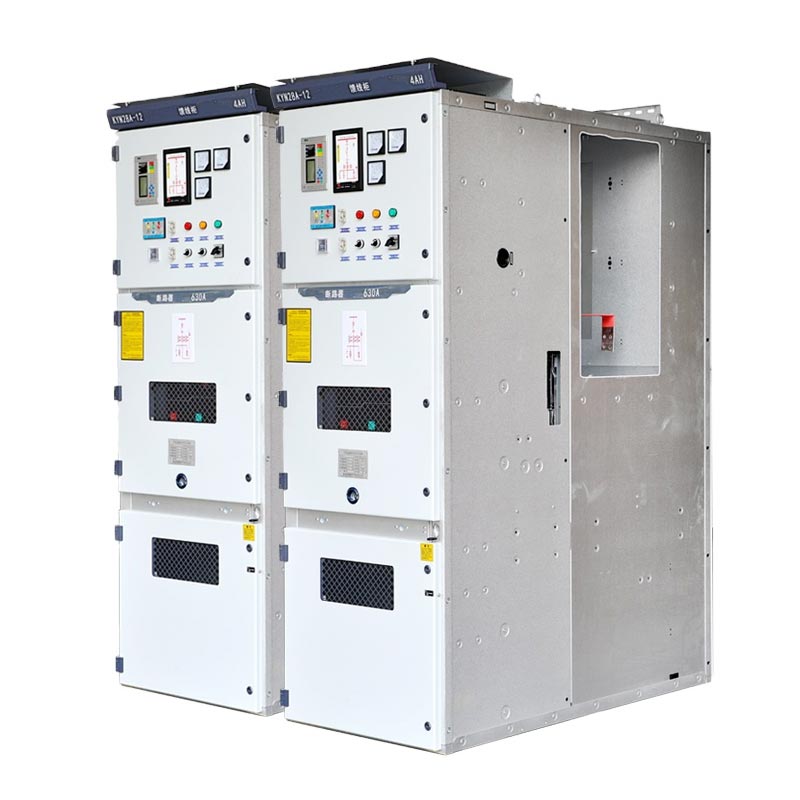

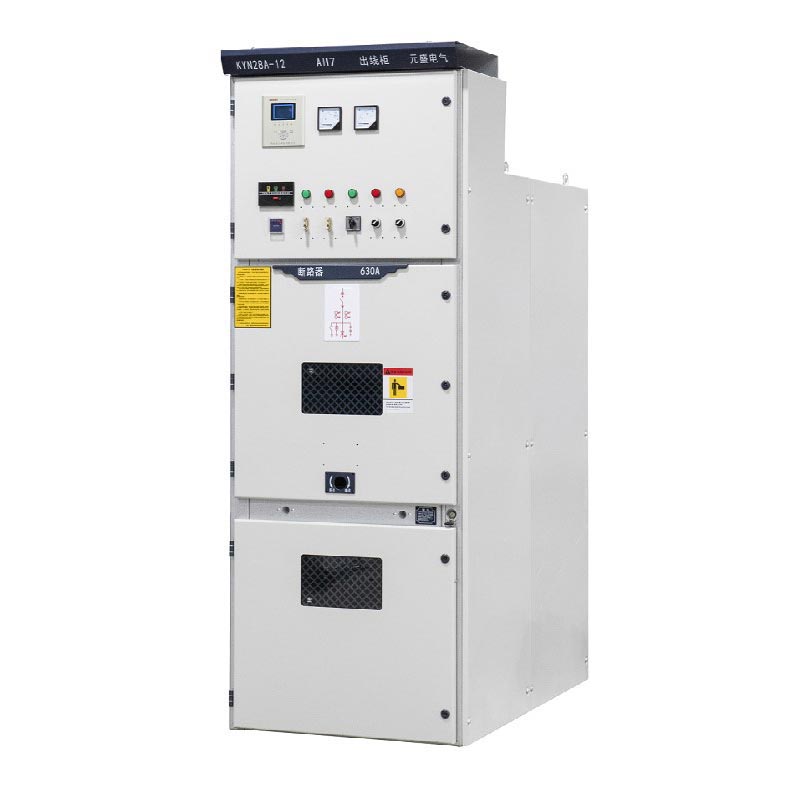

Panel 11kV MV Vcb dipanggonke minangka distribusi daya voltase menengah kelas industri lan dhuwur peralatan, cocok kanggo sistem voltase 11kV lan ngisor, lan bisa digunakake ing busbar siji, busbar siji segmen, utawa pindho busbar arsitektur. Padha strictly netepi standar kayata IEC 60298, IEC 694, GB3906-2006, lan Jerman DIN VDE 0670, lan yaiku sistem manajemen ISO sing disertifikasi kanthi kontrol standar ing kabeh proses.
Switchgear tegangan rendah
Switchgear voltase medium
Dirating tegangan 11kV (kompatibel karo 3.6 ~ 12kV), telung fase AC 50/60Hz, dirating saiki 630A ~ 2500A (customizable), arus pemutus arus pendek 25kA ~ 40kA, tingkat perlindungan IP4X (enclosure), kompatibel karo macem-macem sistem arsitektur.

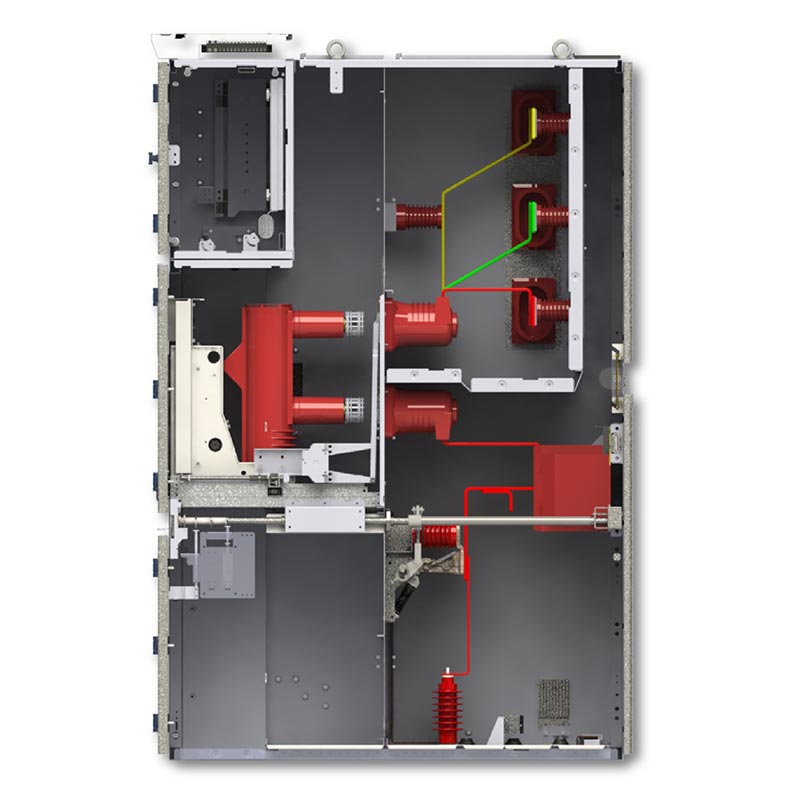

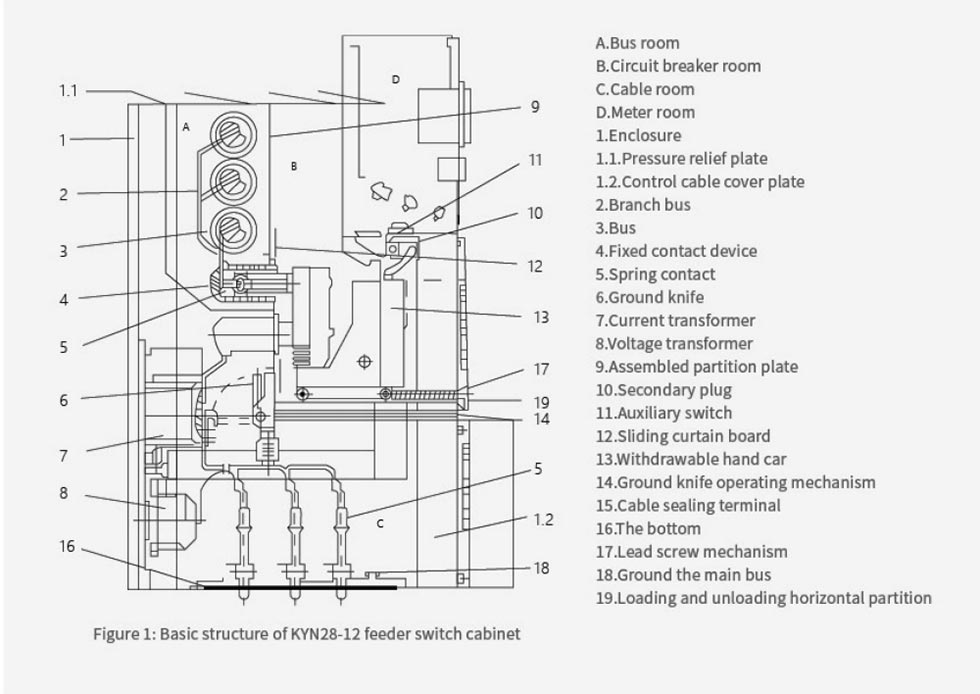

Struktur sing bisa ditarik nganggo logam, papat kompartemen independen, gerobak sing ana ing tengah supaya gampang pangopènan; dilengkapi sistem interlocking safety limang bukti lengkap, proteksi ganda mekanik + listrik, mbusak misoperation; daya adaptasi lingkungan kuwat, cocok kanggo macem-macem kahanan kerja njero ruangan.
1. Kinerja Reliable: Pemutus sirkuit vakum kanthi respon cepet, umur mekanik sing dawa, cocok kanggo kerep operasi ing macem-macem skenario;
2. Aman lan Trep: Perlindhungan lengkap, desain gerobak kanggo pangopènan sing efisien, ndhukung cerdas operasi lan pangopènan remot;
3. Kualitas Global: Produsen basis China, pabrik standar njamin kapasitas produksi lan kualitas; minangka a supplier kualitas dhuwur, ekspor menyang sawetara wilayah lan nyedhiyani layanan lengkap-siklus.
1. Latar Proyek: Gardu iki minangka pusat sumber daya inti ing wilayah kasebut, mbutuhake daya 11kV sing stabil pasokan menyang taman industri lan pemukiman sekitar. Peralatan kasebut kudu nduweni keandalan lan keandalan sing dhuwur tundhuk, lan kompatibel karo sistem daya 50Hz lokal.
2. Solusi Aplikasi: Usune disesuaikan 28 KYN28A-12 11kV MV VCB Panels, ngadopsi busbar tunggal segmented arsitektur lan dilengkapi pemutus sirkuit vakum VS1 kanggo nyukupi syarat sumber daya sirkuit dual.
3. Asil Implementasine: Ing telung taun wiwit komisioning, peralatan kasebut ora bisa digunakake gagal, kasil ngliwati pirang-pirang tes ing kahanan sing ekstrem kayata badai petir lan suhu dhuwur. Iki kanthi akurat ngrampungake distribusi daya lan proteksi kesalahan, mbantu gardu kasebut entuk "pemadaman listrik nol operasi lan pangopènan," lan wis nampa pengakuan dhuwur saka departemen daya lokal.
1. Latar mburi Proyek: Lokakarya stamping lan lukisan pabrik duwe syarat daya sing dhuwur banget stabilitas pasokan, mbutuhake upgrade menyang sistem distribusi daya 11kV. Peralatan kasebut kudu tundhuk karo EU Standar IEC, nalika uga nimbang gampang pangopènan lan panggunaan papan.
2. Solusi Aplikasi: 16 Panel Usune 11kV MV VCB dipilih, nggunakake gerobak sing ana ing tengah. struktur, kompatibel karo sistem busbar siji, lan dilengkapi pemanas anti-kondensasi lan cerdas modul ngawasi suhu lan asor.
3. Asil Implementasine: Peralatan kasebut cocog karo sistem frekuensi dual 50Hz / 60Hz Eropa. Instalasi ora mengaruhi produksi workshop normal, lan handcart bisa cepet ditarik metu kanggo pangopènan. Sawise nganyarke, tingkat kegagalan sumber daya pabrik mudhun 90%, nyukupi kabutuhan produksi sing terus-terusan saka manufaktur mobil.
1. Suhu udara sekitar: maksimum +40°C, minimal -10°C;
2. Kelembapan relatif: rata-rata saben dina ≤ 95%, rata-rata saben wulan ≤ 90%;
3. Dhuwur: ≤ 1000 m;
4.Intensitas seismik: ora ngluwihi Grade 8;
5. Peralatan kasebut kudu dipasang ing papan sing bebas saka bebaya geni utawa bledosan, polusi abot, bahan kimia.
karat, lan geter kuwat.
6. Yen peralatan bakal digunakake ing kahanan lingkungan ngluwihi syarat normal kasebut ing GB
3906, pangaturan sing relevan kudu disepakati dening pangguna lan pabrikan.
| Item | Spesifikasi |
| Tegangan Rated | 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV |
| Frekuensi Rated | 50/60Hz |
| Rated Saiki | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Dirating Short-time Tahan Arus (4s) | 16kA, 20kA, 25kA, 31.5kA, 40kA |
| Rated Insulation Level | 1min Frekuensi Daya: 42kV (kutub-kutub/bumi), 48kV (kontak terbuka) Impuls Petir (puncak): 75kV (kutub-kutub/bumi), 85kV (kontak terbuka) |
| Tingkat pangayoman | Shell IP4X, inter-kompartemen IP2X |
| Suhu sekitar sing ditrapake | -15 ℃ ~ +40 ℃ |
| Tipe Panel | Panel masuk, panel keluar, panel proteksi transformator, panel kopling busbar, panel isolator, panel riser busbar, panel PT/VT, lsp. |

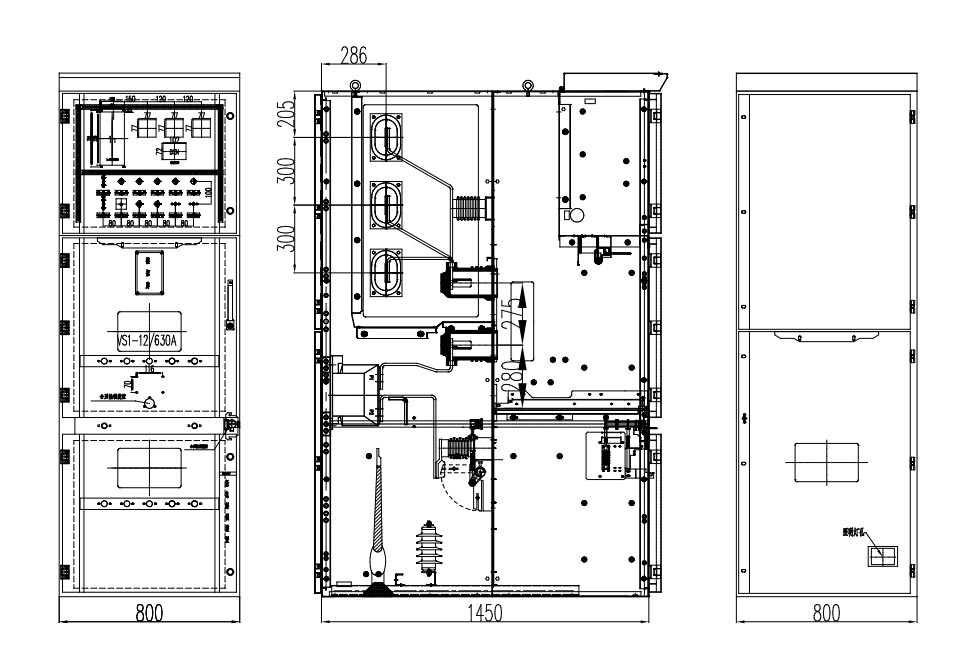

| Ukuran Panel | Jembar: 650mm/800mm/1000mm Dhuwur: 2300mm Dhuwur: 1450mm |
| Pemutus Sirkuit Vakum Opsional (VCB) | ABB VD4, Schneider HVX, Usune VS1, lsp. |
| Item | Unit | Parameter | ||||||
| voltase dirating | kV | 3 | 6 | 7.2 | 12 | |||
| frekuensi dirating | Hz | 50 | ||||||
| Rated saiki pemutus sirkuit | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Rated saiki saka kabinet switch | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Dirating wektu cendhak tahan saiki (4s) | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| Rated peak tahan arus (puncak) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| Rated short circuit breaking saiki | kA | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| Rated short circuit nggawe arus (puncak) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| Tingkat insulasi sing dirating | 1 min frekuensi daya tahan voltase | kV | 24 | 32 | 42 | |||
| Impuls kilat tahan voltase | kV | 40 | 60 | 75 | ||||
| Tingkat perlindungan | IP4X kanggo pager, IP2X kanggo ngisolasi kamar lan ruangan pemutus sirkuit mbukak | |||||||
A: Kalebu limang fungsi utama kayata pemutus sirkuit anti-misoperation, kanthi dual mekanik lan listrik interlocking kanggo nyegah misoperation.
A: Kompatibel kanthi lengkap, ora dibutuhake modifikasi, bisa langsung ngganti peralatan sing ana, lan kustomisasi parameter didhukung.
A: Sesuai karo standar internasional, sertifikasi regional bisa disesuaikan; respon cepet saka China pabrik, lan layanan sawise-sales lokal saka toko global.

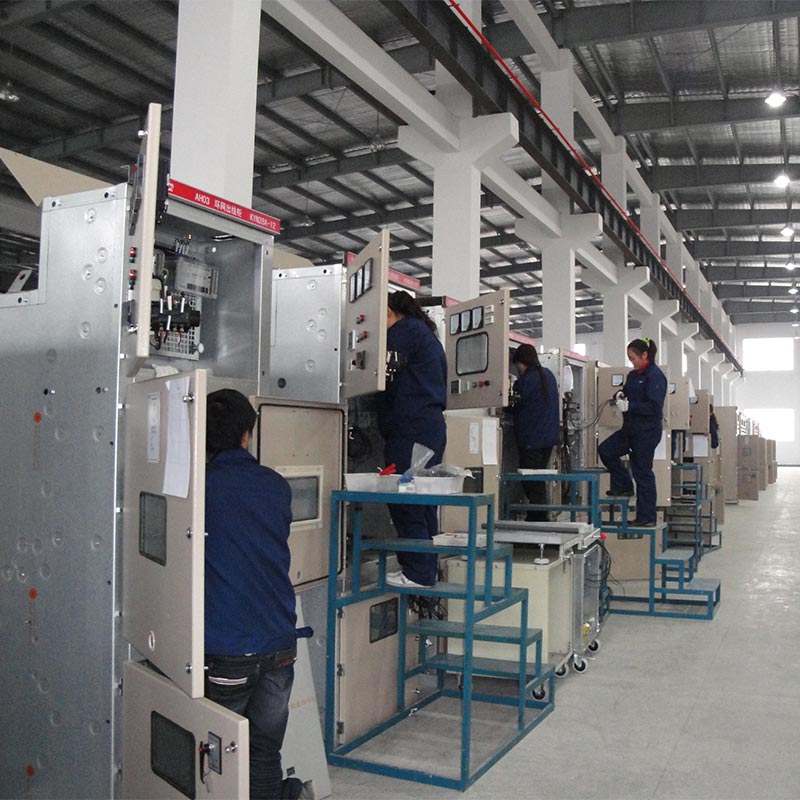

Usune gumantung ing pabrik inti ing China, kanthi kapasitas produksi taunan luwih saka 5.000 panel. Iku gumunggung manajemen end-to-end digitalisasi, nggabungake R&D, manufaktur, lan dodolan. Produk kasebut kalebu luwih saka 30 negara, dadi supplier distribusi daya voltase medium dipercaya lan pabrikan kanggo pelanggan global.
