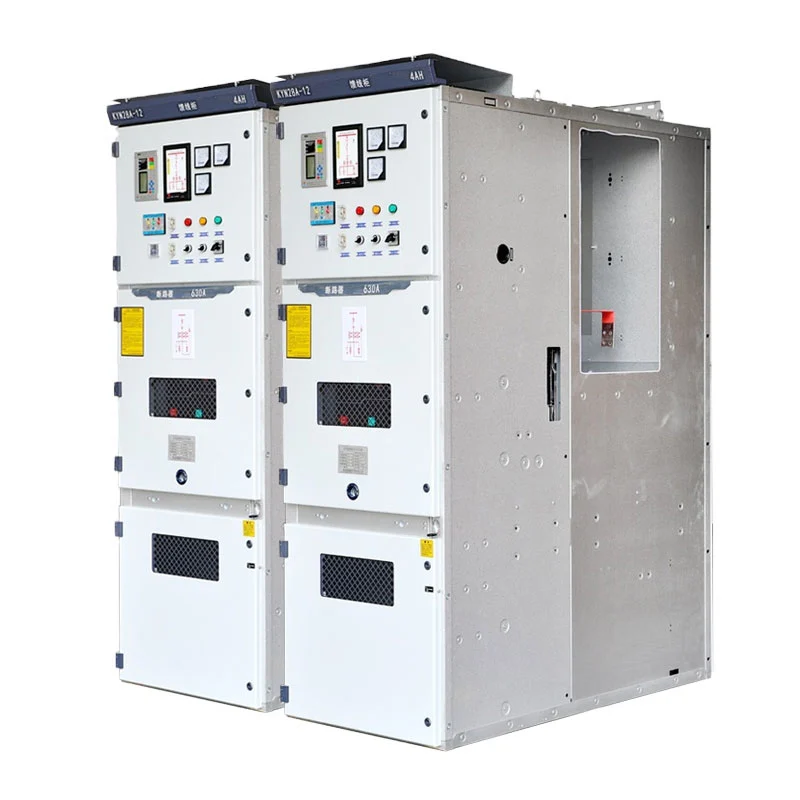

Kanggo kontraktor EPC, distributor listrik, gardu induk, pabrik industri, lan proyek infrastruktur, Kyn28 Switchgear Tegangan Sedheng nyedhiyakake platform sing bisa dikonfigurasi kanggo mbangun distribusi voltase medium njero ruangan lengkap sistem.
Usune ngoperasikake sistem manajemen ISO 9001, ISO 14001, lan ISO 45001. Produk diprodhuksi miturut standar IEC lan GB sing ditrapake, kanthi sertifikasi CE kasedhiya kanggo pasar sing cocog.
Milih switchgear voltase medium diwiwiti kanthi sistem listrik tinimbang kabinet dhewe. Sadurunge diselehake pesenan, insinyur biasane kudu ngonfirmasi voltase sistem, frekuensi operasi, arus beban maksimal, tingkat short-circuit, nomer feeders, syarat pangayoman, noto kabel, lan lingkungan instalasi.
Parameter kasebut nemtokake konfigurasi kabinet lan komponen listrik sing cocog. Usune bisa mriksa informasi electrical project lan menehi saran konfigurasi cocok tinimbang aplikasi specification padha kanggo saben proyek.
Cara pilihan adhedhasar proyek iki penting banget kanggo gardu, pabrik, tenaga listrik infrastruktur, lan fasilitas liyane ngendi sawetara sirkuit voltase medium operate bebarengan.
Konfigurasi Switchgear Tegangan Sedheng Kyn28 standar ndhukung sistem voltase medium saka 3.6kV nganti 12kV, kanthi ratings saiki kiro-kiro saka 630A kanggo 3150A.
Kinerja sirkuit cendhak kasedhiya ing sawetara tingkat, kalebu konfigurasi 25kA, 31.5kA, 40kA, lan 50kA. Ing HFS cocok kudu milih miturut saiki fault diwilang saka jaringan electrical rodo tinimbang mung miturut beban operasi normal.
Kanggo pengadaan proyek, cocog karo kapasitas arus lan short-circuit sing dirating karo hulu lan hilir peralatan listrik penting kanggo njaga kinerja sistem terkoordinasi.
Sistem distribusi voltase medium sing lengkap biasane ngemot luwih saka siji jinis kabinet. Daya mlebu, feeder metu, trafo, sirkuit pangukuran, pangukuran voltase, lan sambungan busbar bisa uga mbutuhake fungsi beda.
Usune bisa ngatur lineup switchgear miturut syarat sirkuit iki. Tatanan asil bisa kalebu incoming, outgoing, PT, metering, bus sectionalizer, lan fungsi isolasi ing siji koordinasi. sistem distribusi listrik.
Iki nggawe peralatan cocog kanggo proyek sing switchgear kudu cocog langsung karo sing disetujoni diagram garis tunggal.
Proteksi voltase medium kudu dianggep ing tingkat sistem. Switchgear, pemutus sirkuit, relay proteksi, trafo, kabel, lan peralatan pangayoman hulu kudu bisa bebarengan miturut pangayoman project kang filosofi.
Kyn28 Medium Voltage Switchgear bisa digabungake karo komponen proteksi lan kontrol sing dibutuhake miturut menyang spesifikasi proyek. Pemutus sirkuit vakum nyedhiyakake fungsi ngoper utami, nalika sistem pangayoman lan kontrol gadhah bisa diatur miturut desain electrical.
Kanggo proyek EPC, Usune bisa ngoordinasi konfigurasi kabinet kanthi syarat perlindungan pelanggan lan dokumentasi teknis.

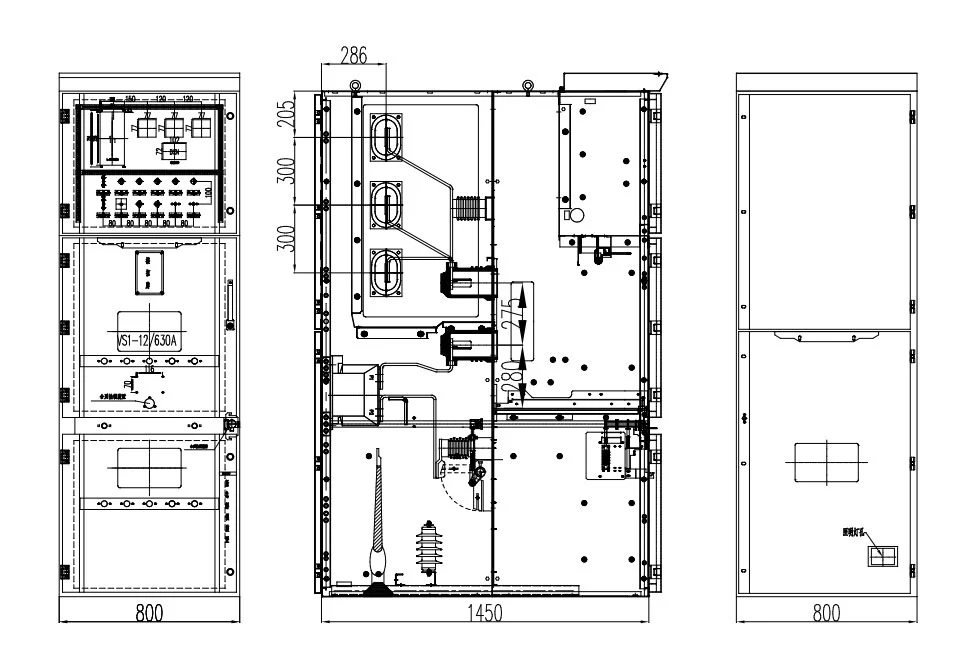

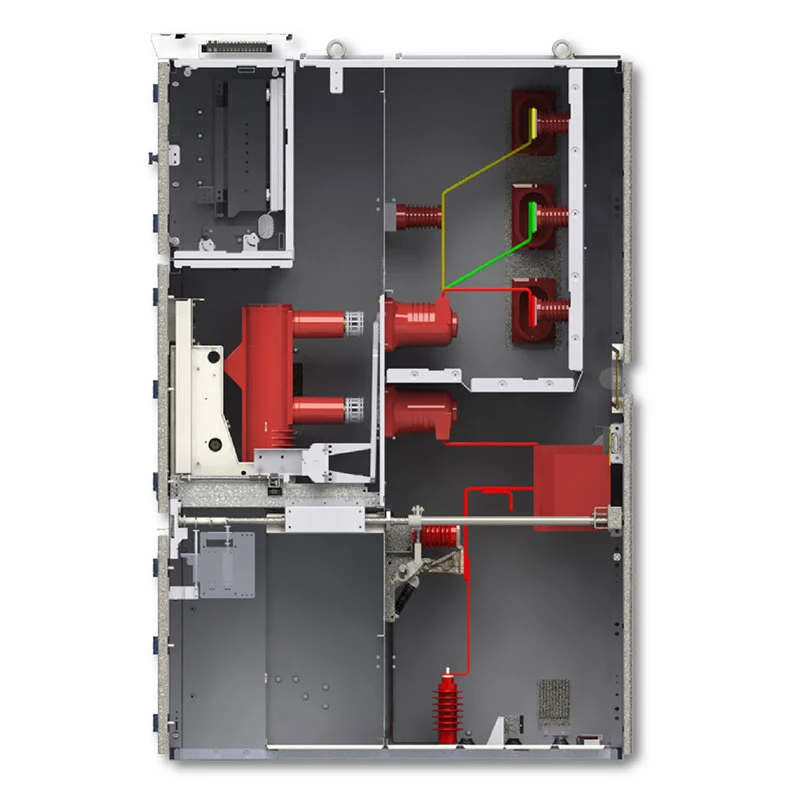

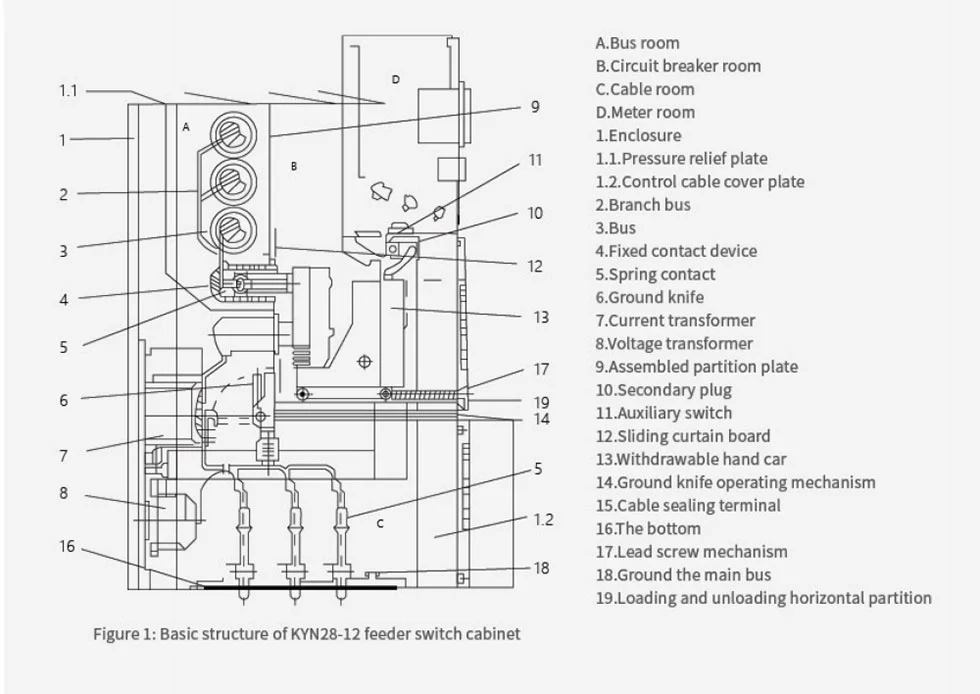

Peralatan kasebut nggunakake struktur kabinet sing ditutupi logam kanthi wilayah khusus kanggo komponen listrik utama, busbar, sambungan kabel, lan peralatan kontrol sekunder.
Pangaturan internal nyedhiyakake tata letak sing ditetepake kanggo instalasi listrik lan ngidini switchgear lengkap lineup sing bakal dikoordinasi karo rute kabel, kabel kontrol, akses operasi, lan dimensi kamar listrik.
Kanggo proyek kanthi pirang-pirang lemari, pangaturan kasebut bisa direncanakake miturut jumlah sirkuit lan dibutuhake fungsi tinimbang nambani saben kabinèt minangka produk sawijining.
Kondisi kamar listrik kudu dikonfirmasi sadurunge peralatan kasebut dipesen. Faktor penting kalebu kasedhiya papan instalasi, arah entri kabel, reresik operasi, suhu sekitar, kelembapan, ketinggian, ventilasi, lan akses transportasi.
Peralatan standar dimaksudaké kanggo instalasi njero ruangan. Suhu sekitar ditemtokake saka -15 ° C nganti +40 ° C, nalika rata-rata asor relatif saben dina ngirim ora ngluwihi 95% lan rata-rata saben wulan ngirim ora ngluwihi 90%.
Kanggo panginstalan ing papan sing luwih dhuwur utawa ing kahanan lingkungan khusus, Usune kudu takon nalika tahap rekayasa supaya paramèter listrik lan insulasi sing cocog bisa dianggep.
Kabinet mlebu nyambungake sumber voltase medium menyang sistem busbar switchgear. Dirating saiki, pangayoman noto, syarat pangukuran, lan konfigurasi kabel mlebu kudu dikonfirmasi miturut jaringan listrik hulu.

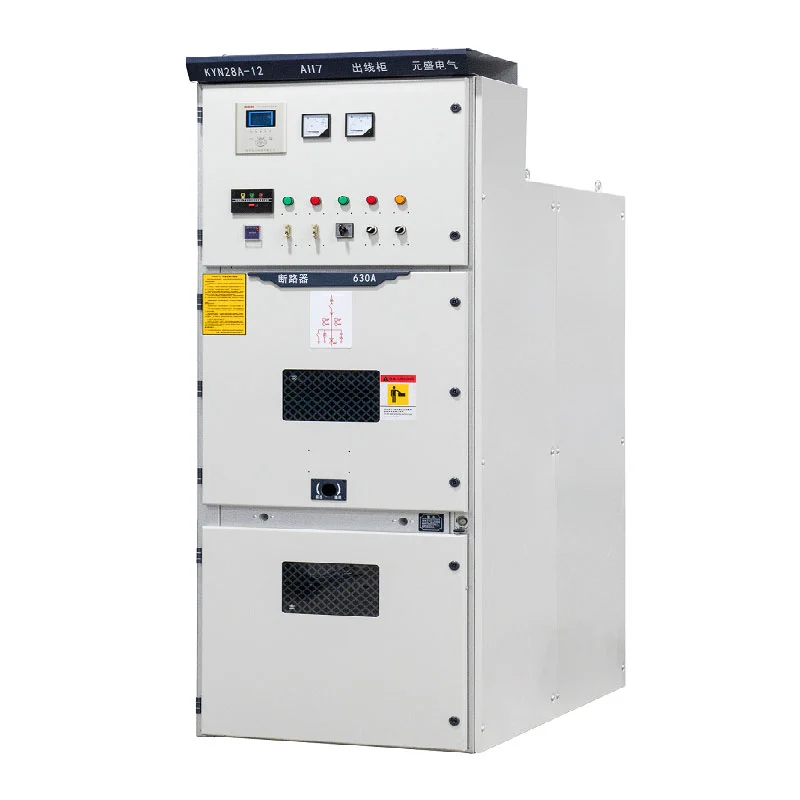

Kabinet metu nyebarake daya menyang trafo, motor, peralatan produksi, utawa beban hilir liyane. sing jumlah lan rating saiki bisa ditemtokake miturut dhaptar beban proyek lan jadwal feeder.
PT lan lemari metering bisa digabung ing ngendi proyek mbutuhake pangukuran voltase, pangukuran energi, utawa fungsi ngawasi electrical liyane.
konfigurasi sectionalizer Bus bisa digunakake ngendi jaringan distribusi mbutuhake bagean bis kapisah utawa sambungan kontrol antarane bagean beda saka sistem.
Ing gardu induk, peralatan kasebut bisa diatur ing sekitar sumber sing mlebu, feeder trafo, sirkuit metu, pangukuran, lan syarat bagean busbar. Konfigurasi bisa dicocogake karo listrik gardu diagram garis tunggal.
Kanggo pabrik, switchgear bisa nyebarake daya voltase medium menyang jalur produksi, trafo, motor, kompresor, pompa, lan sistem tambahan. Rating feeder beda bisa ditemtokake miturut beban nyata distribusi.
Proyek pertambangan asring nglibatake beban listrik sing disebarake. Switchgear bisa diatur watara trafo feeder, motor, sistem ventilasi, peralatan pumping, lan fasilitas pangolahan.
Bangunan komersial lan dhuwur sing gedhe bisa mbutuhake daya mlebu voltase medium lan pirang-pirang hilir sirkuit trafo. Peralatan kasebut bisa diatur miturut ruangan lan distribusi listrik bangunan syarat.
| Item | Spesifikasi |
| Model | KYN28A-12 |
| Tegangan Rated | 3.6kV, 7.2kV, 12kV |
| Frekuensi Rated | 50Hz / 60Hz |
| Rated Saiki | 630A–3150A |
| Dirating Short-Circuit Breaking Saiki | 25kA, 31.5kA, 40kA, 50kA |
| Dirating Short-Time Tahan Saiki | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Gelar Proteksi | Kandang eksternal IP4X / kompartemen internal IP2X |
| Suhu sekitar | -15°C nganti +40°C |
| Altitude | ≤1000m, kanthi derating kanggo dhuwur sing luwih dhuwur |
| Instalasi | njero ruangan |
| Sistem | AC telung fase |
Spesifikasi final kudu dikonfirmasi miturut voltase proyek, arus beban, tingkat kesalahan, proteksi skema, susunan kabel, lan lingkungan instalasi.
Usune duwe pengalaman luwih saka 14 taun ing manufaktur peralatan listrik lan menehi dhukungan teknis kanggo pengadaan peralatan voltase medium adhedhasar proyek.
Pelanggan bisa nyedhiyani diagram siji-line, tingkat voltase, rating saiki, short-circuit requirement, kabinet jumlah, syarat fungsional, lan kahanan instalasi. Usune banjur bisa mbantu konfirmasi teknis lan konfigurasi peralatan.
Kanggo konfigurasi standar, periode produksi khas kira-kira 15-20 dina sawise konfirmasi teknis lan pembayaran. Wektu pangiriman nyata gumantung saka konfigurasi proyek lan jumlah pesenan.
Seri KYN28 wis dirujuk kanggo Cas-space Rocket Launch Project.
Ora kaya bangunan komersial utawa pabrik konvensional, prasarana aerospace bisa ngemot sawetara spesialisasi beban listrik lan sistem ndhukung operasi ing wilayah beda. Peralatan distribusi voltase medium mulane kudu dikoordinasi karo arsitektur daya fasilitas sakabèhé.
Kanggo proyek iki, konfigurasi switchgear dianggep minangka bagéan saka distribusi listrik situs sing luwih jembar sistem, kalebu panrima daya, distribusi sirkuit, proteksi, lan syarat kontrol listrik.
Proyek kasebut nuduhake kemampuan Usune kanggo melu aplikasi teknik khusus ing ngendi voltase medium peralatan kudu tumata karo syarat electrical project-tartamtu tinimbang diwenehake minangka umum kabinèt standar.
Usune ngetrapake sistem manajemen kualitas lan produksi terpadu sing kalebu manufaktur, inspeksi, manajemen lingkungan, lan safety occupational.
Perusahaan kasebut nduweni sertifikasi ISO 9001, ISO 14001, lan ISO 45001. Peralatan kasebut dirancang miturut standar IEC lan GB sing ditrapake, kanthi sertifikasi CE kasedhiya kanggo konfigurasi sing ditrapake.

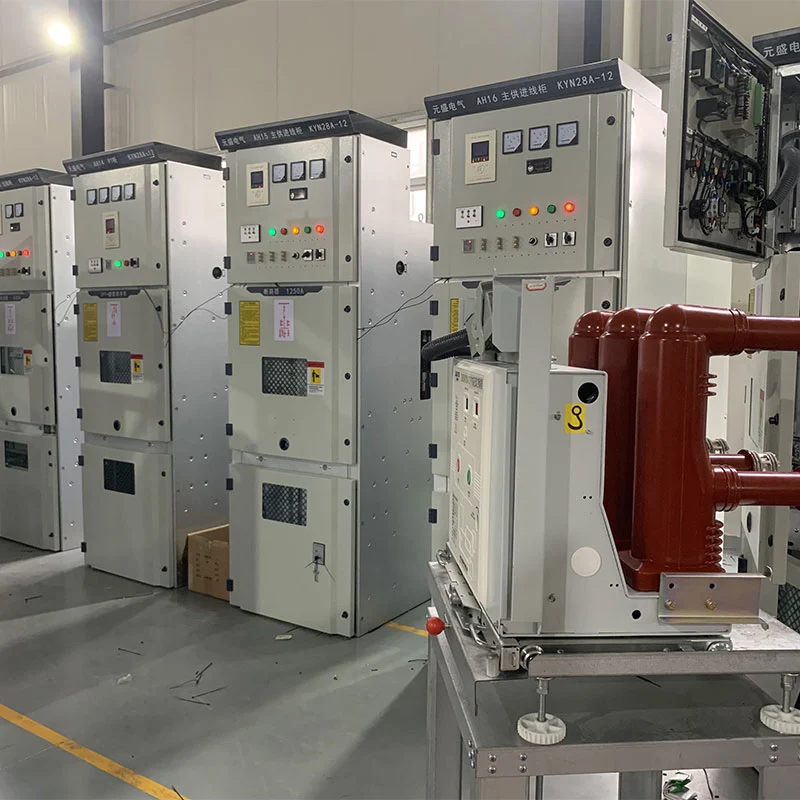

Sadurunge dikirim, peralatan kasebut ngalami pemeriksaan rutin lan tes sing kalebu komponen, perakitan, sambungan listrik, lan peralatan rampung. Dokumentasi teknis lan laporan tes bisa diwenehake miturut kanggo syarat proyek.
Informasi utama kalebu voltase sistem, frekuensi, dirating saiki, tingkat short-circuit, nomer mlebu lan sirkuit metu, syarat pangayoman, noto kabel, lan kahanan instalasi.
Konfigurasi sing kasedhiya ndhukung sistem 3.6kV, 7.2kV, lan 12kV. Rating voltase pungkasan kudu dikonfirmasi miturut jaringan listrik pelanggan.
ya wis. Usune bisa maneh diagram electrical customer lan ngatur fungsi kabinèt lan ratings miturut syarat proyek.
ya wis. Bisa dikonfigurasi kanggo daya mlebu, feeder trafo, sirkuit metu, pangukuran, pangukuran voltase, lan bagean busbar ing aplikasi gardu njero ruangan.
Produk Usune dirancang miturut standar IEC lan GB sing ditrapake. Perusahaan beroperasi miturut ISO 9001, ISO 14001, lan sistem manajemen ISO 45001, kanthi sertifikasi CE kasedhiya kanggo pasar sing ditrapake.
ya wis. Usune bisa nyedhiyakake spesifikasi teknis, laporan tes, dokumentasi produk, lan proyek liyane sing gegandhengan dokumen miturut syarat customer.
Kanggo konfigurasi standar, produksi biasane udakara 15-20 dina sawise konfirmasi teknis lan pembayaran. Ing jadwal nyata gumantung konfigurasi lan jumlahe.
Yen sampeyan tuku Kyn28 Medium Voltage Switchgear, wenehake diagram baris tunggal, voltase sistem, dirating saiki, tingkat short-circuit, jumlah kabinèt, syarat feeder, syarat pangayoman, lan instalasi kahanan.
Usune bisa ngevaluasi syarat electrical lan nyedhiyani konfigurasi switchgear voltase medium cocok kanggo proyek sampeyan.
