Usune Kyn28 Switchgear 12kV minangka piranti distribusi daya voltase dhuwur ing njero ruangan kanthi voltase dirating 3.6kV, 7.2kV, lan 12kV, cocok kanggo sistem daya AC telung fase 50/60Hz. Iki minangka piranti listrik inti ing daya modern transmisi lan distribusi, distribusi daya industri, lan lapangan sumber daya bangunan komersial. produk nganggo struktur waja, ditutupi logam, misahake unit fungsional kayata pemutus sirkuit, busbar, kabel, lan kontrol instrumentasi. Desain iki ngilangi panyebaran fault arcing saka wiwitan. Iku uga dilengkapi troli pemutus sirkuit vakum sing bisa ditarik, ngidini pangopènan lan panggantos kanthi cepet tanpa nutup mudhun busbar, kanthi ketemu syarat inti sistem daya kanggo operasi aman, stabil, lan efisien lan pangopènan.
Switchgear tegangan rendah

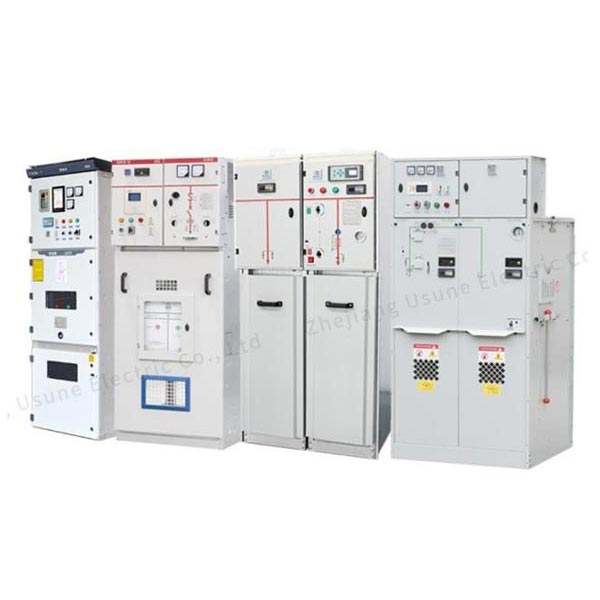

Switchgear voltase medium
| Parameter teknis | Spesifikasi |
| Tegangan Rated (Ur) | 3.6kV, 7.2kV, 12kV |
| Frekuensi Rated | 50Hz/60Hz |
| Rated Current (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dirating Short-Circuit Breaking Saiki | 25kA, 31.5kA, 40kA, 50kA (3s) |
| Dirating Short-Time Tahan Saiki | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Kelas Proteksi | IP4X (Enklosur Eksternal), IP2X (Kompartemen Internal) |
| Suhu Sekitar Operasi | -15 ℃ ~ +40 ℃ |
| Altitude sing ditrapake | ≤1000m (Derated kanggo dhuwur sing luwih dhuwur) |

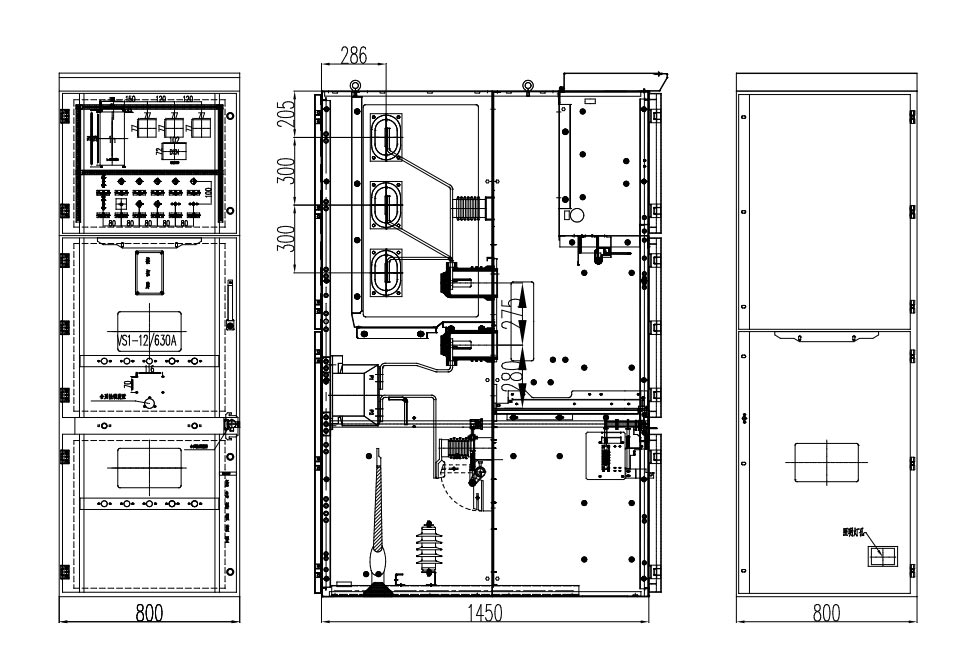

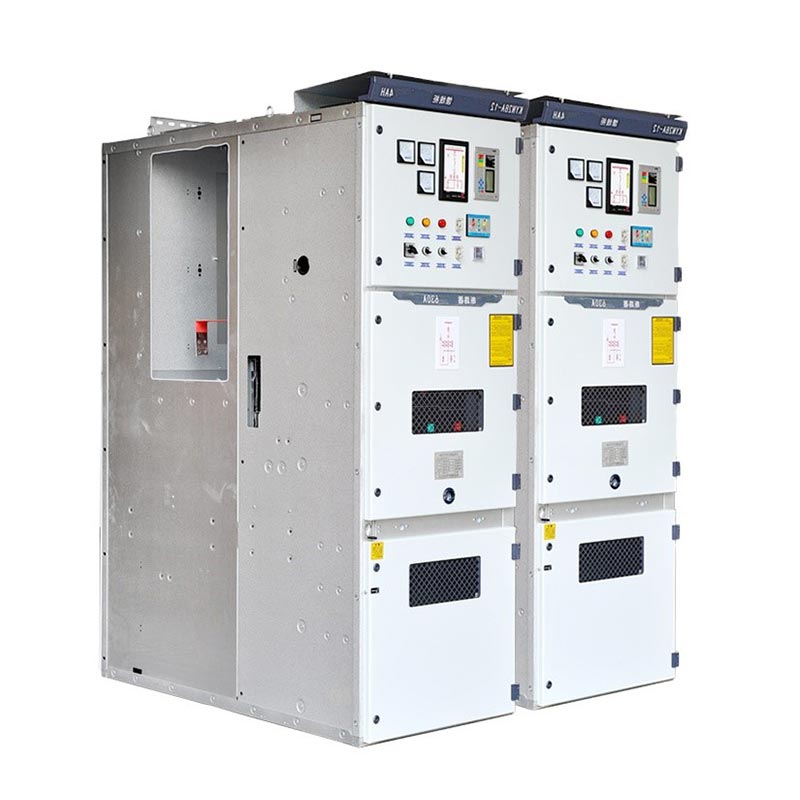

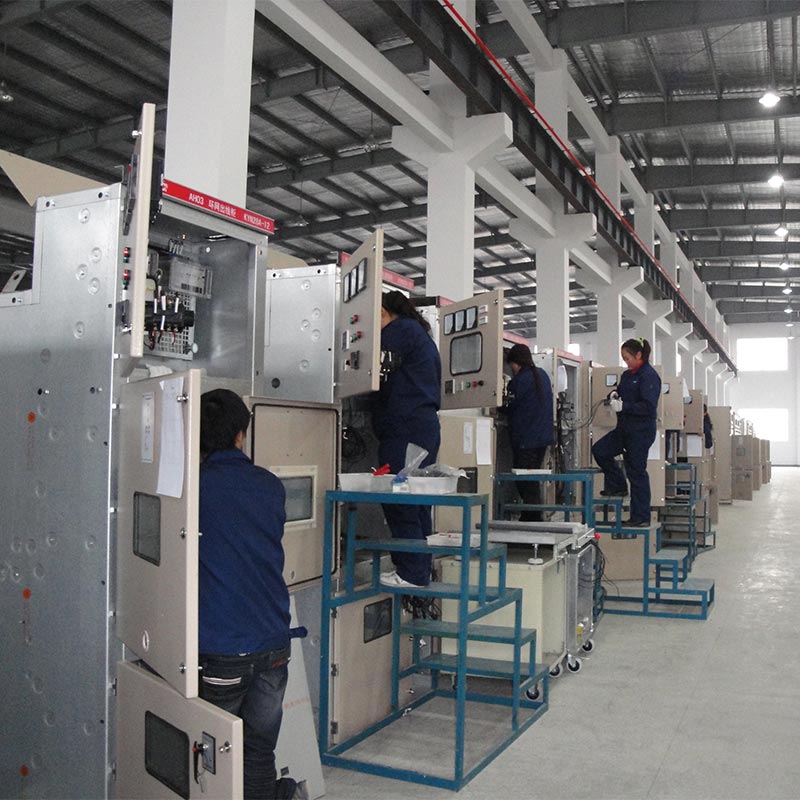

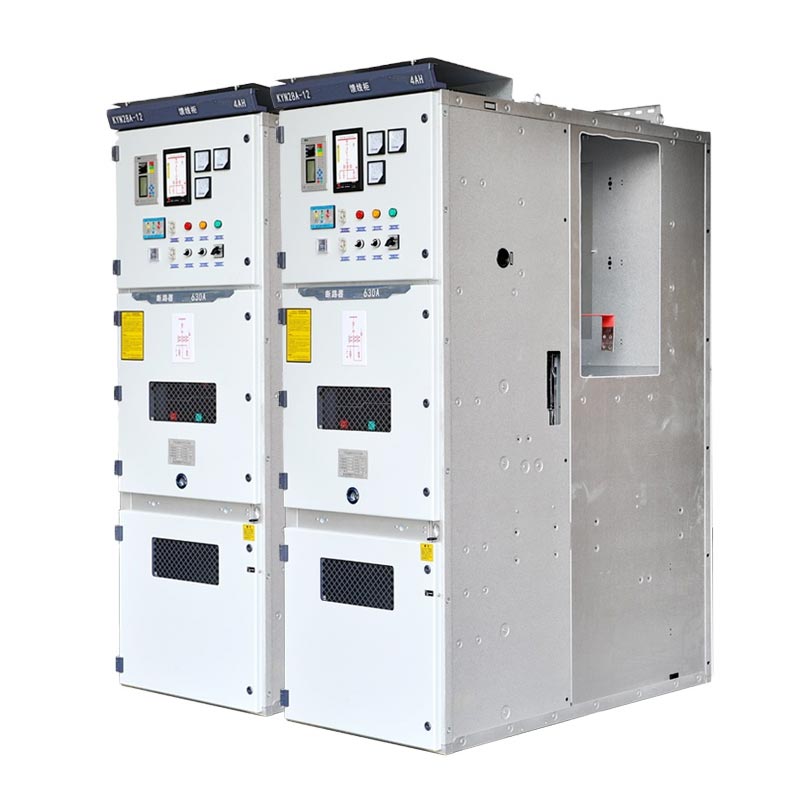

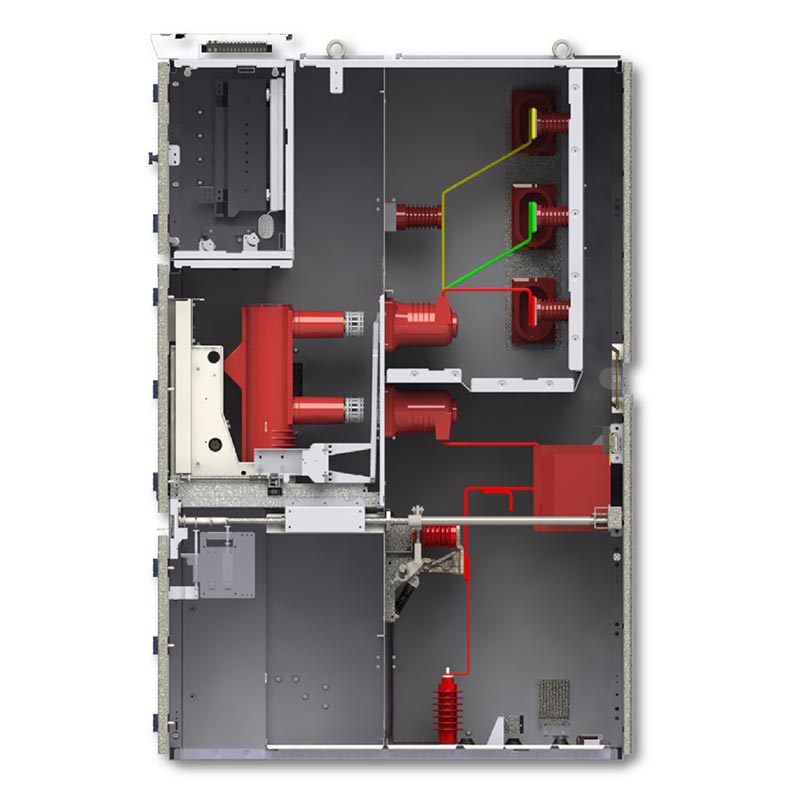

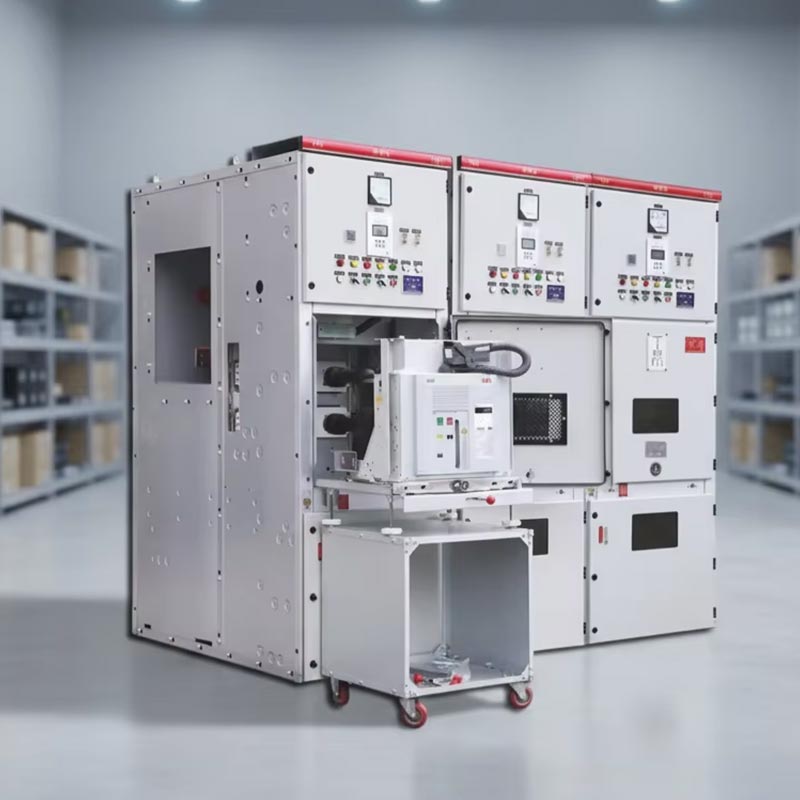

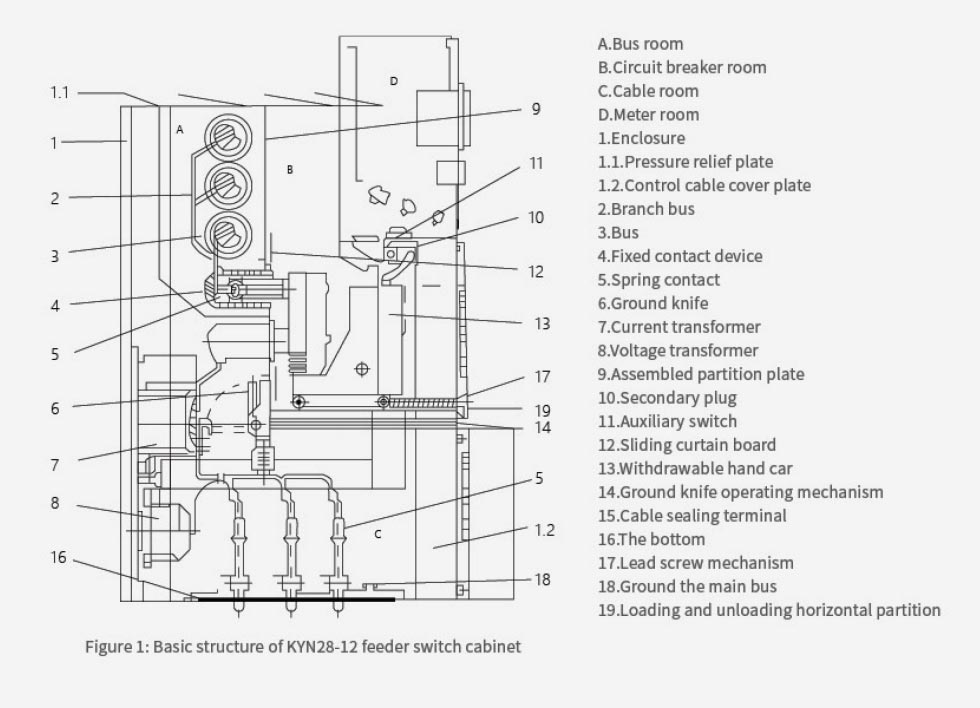

Kyn28 Switchgear 12kV nganggo desain kompartemen modular kanthi isolasi kabeh logam. Papat area fungsional rampung independen, kanthi efektif nyegah panyebaran fault:
1. Kompartemen Pemutus Sirkuit: Nginstal troli pemutus sirkuit vakum, dilengkapi pandhuan sing tepat lan
mekanisme interlocking kanggo mesthekake gerakan trolley aman.
2. Kompartemen Busbar: Tata letak busbar utama lan cabang kanthi kinerja insulasi sing apik, nyingkiri
risiko hubung singkat fase-ke-fase/fase-kanggo-lemah.
3. Kompartemen Kabel: Ruang sing cukup, cocok kanggo sambungan kabel multi-sirkuit, nggampangake laying kabel, kabel,
lan testing.
4. Kompartemen Instrumen lan Kontrol: Nggabungake piranti proteksi, instrumen pangukuran, lan sirkuit kontrol
komponen kanggo ngawasi lan operasi terpusat.
5. Piranti Relief Tekanan: Dilengkapi tutup relief tekanan khusus ing sisih ndhuwur, bisa ngeculake busur kanthi cepet
tekanan yen ana kesalahan internal, njamin keamanan kabinet lan personel.

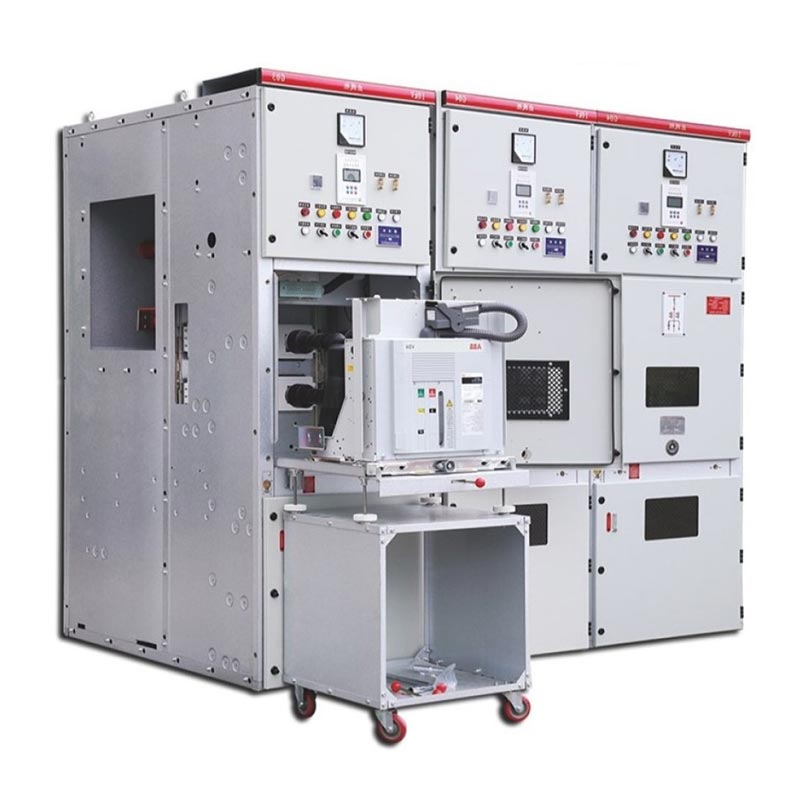

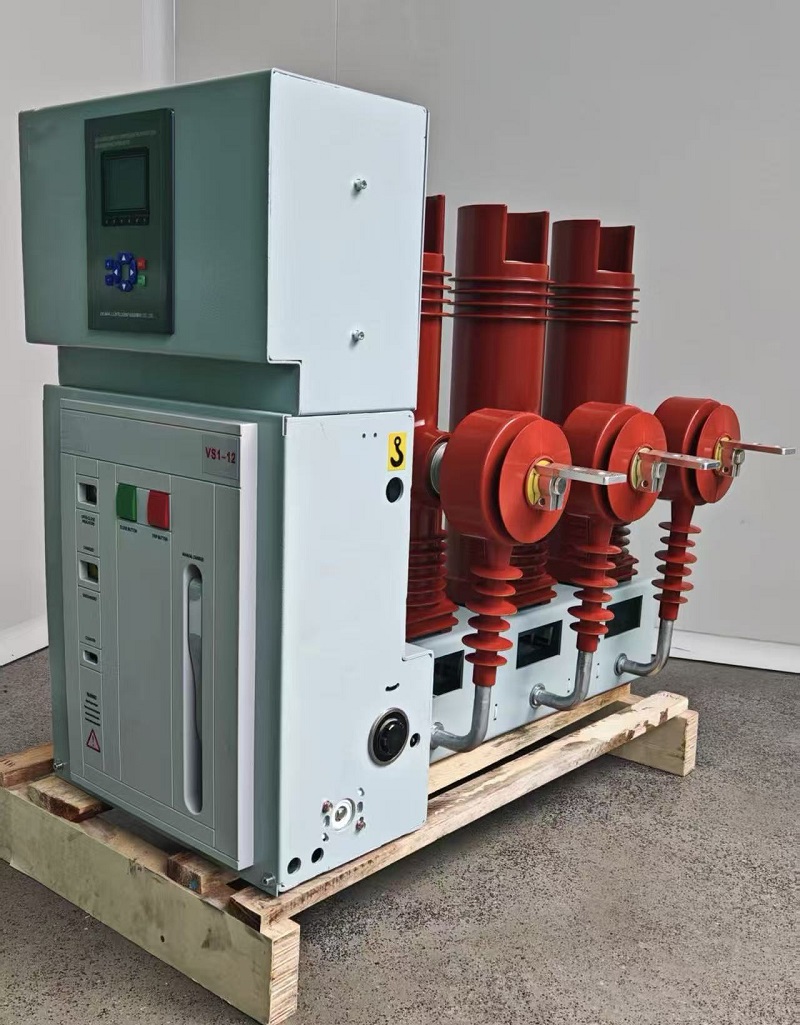

Pemutus sirkuit, PT, lan seri gerbong tangan isolasi bisa diganti kanthi lengkap. Sajrone pangopènan, mung mbusak gerobak sing rusak lan nyorong gerbong cadangan supaya cepet mulihake daya tanpa nyopot kabeh busbar, Ngartekno nyuda daya outage wektu pangopènan.
- Nyegah ora sengaja mbukak lan nutup pemutus sirkuit;
- Nyegah njabut / meksa ing gerobak mbobol sirkuit ing mbukak;
- Nyegah nutup saklar grounding kanthi ora sengaja nalika ana energi;
- Nyegah energization ora sengaja nalika saklar grounding ditutup;
- Nyegah mlebu kanthi ora sengaja menyang kompartemen energi.
Desain operasi lan pangopènan kabeh ngarep ngilangi kabutuhan papan pangopènan mburi, kanthi efektif ngirit ruang lantai ing kamar distribusi; kabinèt wis dibangun ing mesin ingkang ndamel benter kondensasi, adaptasi kanggo asor dhuwur lingkungan, nyegah kesalahan insulasi sing disebabake kondensasi.
Kyn28 Switchgear 12kV nggunakake bahan insulasi berkualitas tinggi lan insulasi jarak ilmiah, entuk tingkat insulasi dhuwur. Efektif nolak sirkuit cendhak, overvoltages, lan kesalahan listrik liyane. digabungake kanthi struktur waja logam, nduweni kemampuan kontrol busur sing kuwat.
1. Kabinet Line mlebu: Nampa daya saka sumber hulu, nyedhiyakake panrima daya lan proteksi sakabèhé.
2. Kabinet Line Outgoing: Nyebarake daya menyang beban, motor, lan sirkuit terminal liyane, nyedhiyakake proteksi.
3. PT lan Kabinet Pengukuran Tegangan: Ngawasi voltase sistem lan menehi proteksi overvoltage.
4. Kabinet Pangukuran: Nggabungake instrumen pangukuran energi kanggo statistik konsumsi energi sing akurat.
5. Kabinet Bagean Busbar: Mbisakake operasi, pamisahan, lan proteksi bagean busbar.
6. Kabinet Isolasi: Nyedhiyakake isolasi listrik, njamin pangopènan sing aman.

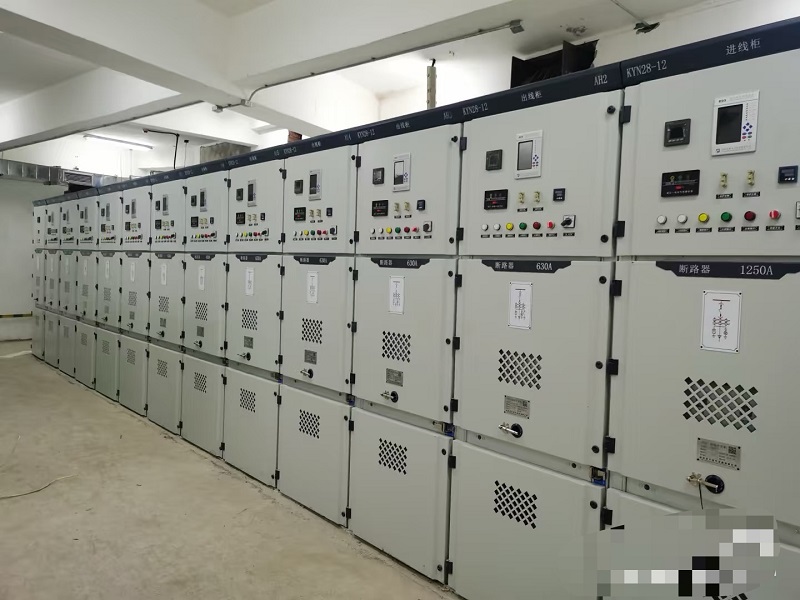

Kasus 1: Proyek Distribusi Daya 10kV kanggo Pusat Data Gedhe ing China Wétan
Keperluan Proyek: Pusat data mbutuhake kasedhiyan daya 99.99% lan kesalahan nol, stabil banget sistem distribusi daya medium-voltase kanggo mesthekake sumber daya uninterrupted kanggo kathah inti kayata server lan peralatan cooling.
Solusi: Sistem distribusi daya lengkap dibangun nggunakake unit Usune Kyn28 Switchgear 12kV, kalebu lemari mlebu, lemari meteran, lemari PT, lan lemari metu 12. Iki dilengkapi karo 40kA short-circuit breaker kapasitas vakum sirkuit lan piranti pangayoman terpadu cerdas kanggo entuk fault cepet isolasi lan lokasi fault tepat.
Asil Operasional: Wiwit diluncurake ing taun 2023, sistem kasebut ora ana cacat, kanthi 100% tingkat akurasi ing tumindak pangayoman. Wektu pemadaman listrik taunan kurang saka 5 menit, kanthi lengkap syarat sumber daya linuwih saka pusat data lan èfèktif Nyingkiri losses ekonomi saka puluhan mayuta-yuta dolar amarga gagal daya.
Sistem interlocking "lima-bukti" switchgear Usune KYN28 nggunakake desain interlocking paksa sing murni mekanik. tanpa sirkuit mbukak kunci tambahan listrik, kanthi struktur ngilangi kemungkinan misoperation. mung personel pangopènan profesional bisa mbukak kunci kanggo sementara nggunakake piranti khusus ing kahanan daya aman gagal lan grounding; ora bisa dikunci sajrone operasi normal. Iki kanthi tundhuk karo IEC lan daya domestik standar safety, ngoptimalake safety saka operator lan peralatan.
Toleransi kelembapan standar produk yaiku ≤95% rata-rata saben dina lan ≤90% rata-rata saben wulan. Pemanas kondensor sing dibangun kanthi otomatis dehumidify, gampang nangani lingkungan asor dhuwur. Kanggo skenario kanthi dhuwure> 1000m, bisa uga digunakake karo derating miturut standar industri daya (kira-kira 10% derating kanggo saben 1000m nambah ing dhuwur). Versi insulasi sing dikuatake kanthi khusus uga kasedhiya kanggo nambah jarak creepage lan ketemu syarat operasi safety dhuwur-dhuwur.
