Kyn28 Switchgear 10kv

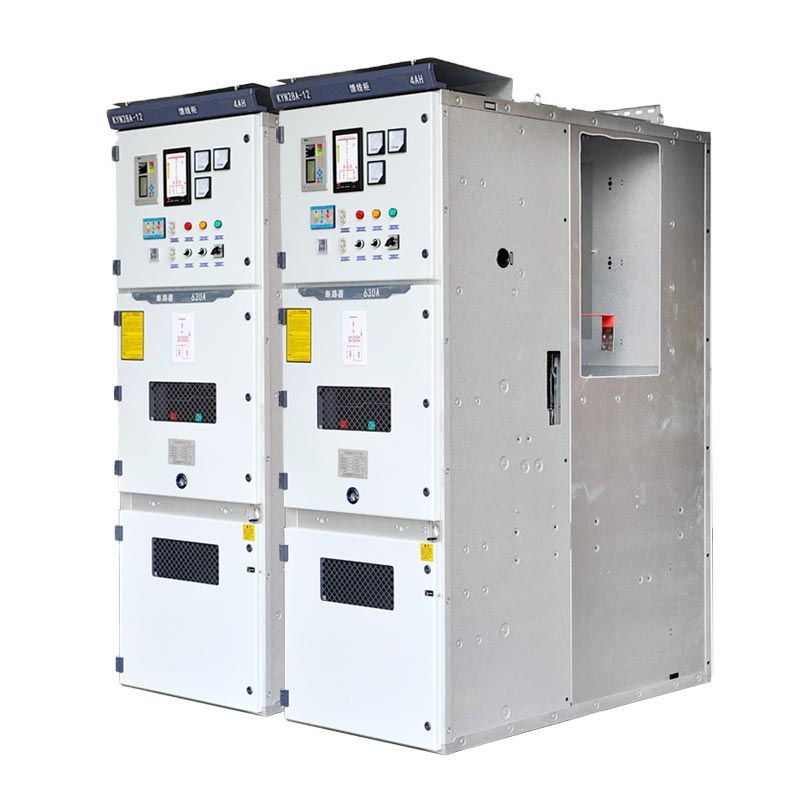

Usune Kyn28 Switchgear 10kV cocok untuk tiga fase AC 50Hz, 3.6 ~ 12kV busbar tunggal dan busbar tunggal disegmentasi sistem daya, lan fitur lengkap "lima-bukti" fungsi. Bagean gerobak tangan kabinet bisa dilengkapi karo komponen inti kayata pemutus sirkuit vakum lan kontaktor vakum. Pemutus sirkuit vakum saka merek kaya ABB VD4, Schneider HVX, lan Usune VS1 bisa dipilih. Iki saiki minangka set lengkap voltase dhuwur njero ruangan utama daya peralatan distribusi, utamané digunakake kanggo transmisi daya lan reception ing macem-macem gardu lan distribusi stasiun, lan kanggo kontrol sirkuit, pangayoman, lan ngawasi.

Switchgear tegangan rendah

Switchgear voltase medium

Persyaratan Lingkungan Operasi

• Suhu udara sekitar: Watesan ndhuwur + 40 ℃, watesan ngisor -15 ℃;
• Kelembapan relatif: Rata-rata saben dina ora ngluwihi 95%, rata-rata saben wulan ora ngluwihi 90%;
• Altitude: 1000m lan ngisor;
• Intensitas seismik: Ora ngluwihi 8 derajat;
• Ora ana bebaya geni utawa bledosan, ora ana polusi sing abot, ora ana korosi kimia, lan ora ana getaran sing kuat. Yen ing operasi lingkungan ngluwihi kahanan normal kasebut ing GB3906, pangguna lan Produsèn kudu rembugan lan nemtokake kahanan sing cocog.

Parameter teknis

• Rated Voltage: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Frekuensi Rated: 50/60Hz;
• Rated Saiki: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Dirating Short-Time Tahan Saiki (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Rated Insulation Level: 42kV (frekuensi daya 1min, antarane elektroda / lemah), 48kV (kontak mbukak); 75 kV (impuls kilat, antarane elektrods / menyang lemah), 85kV (kontak mbukak, nilai puncak);
• Kelas Proteksi: Enclosure rating proteksi IP4X, proteksi IP2X kanggo kompartemen;
• Jinis lemari: Lemari garis mlebu, lemari garis metu, lemari perlindungan trafo, dasi busbar lemari, lemari saklar pemisah, lemari angkat busbar, lemari PT/VT, lsp;
• dimensi Kabinet: Jembaré 650mm / 800mm / 1000mm, Dhuwur 2300mm, ambane 1450mm.

Kaluwihan inti

1. Pangreksan Safety Comprehensive

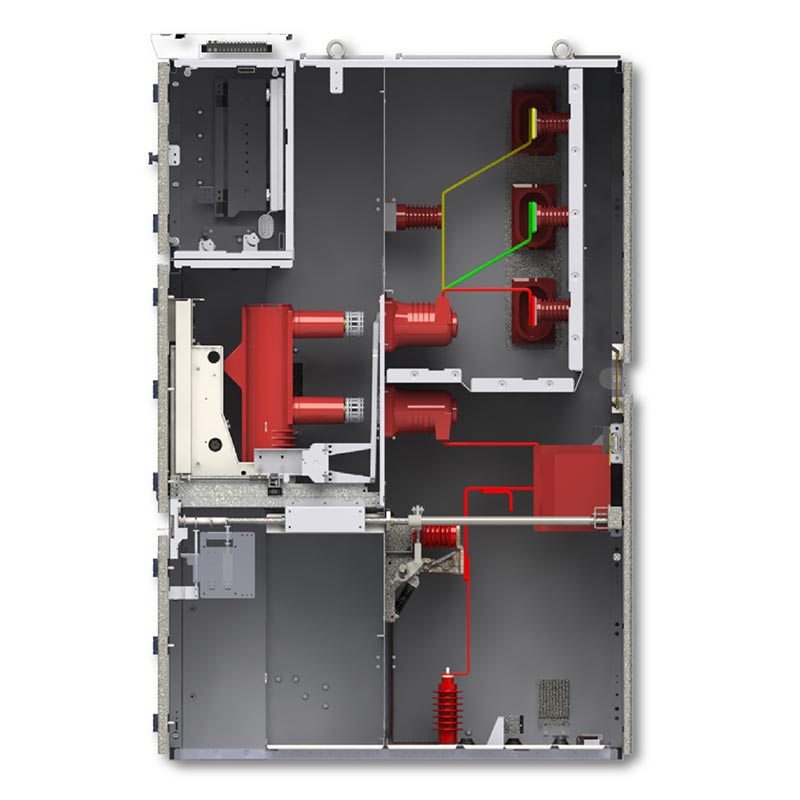

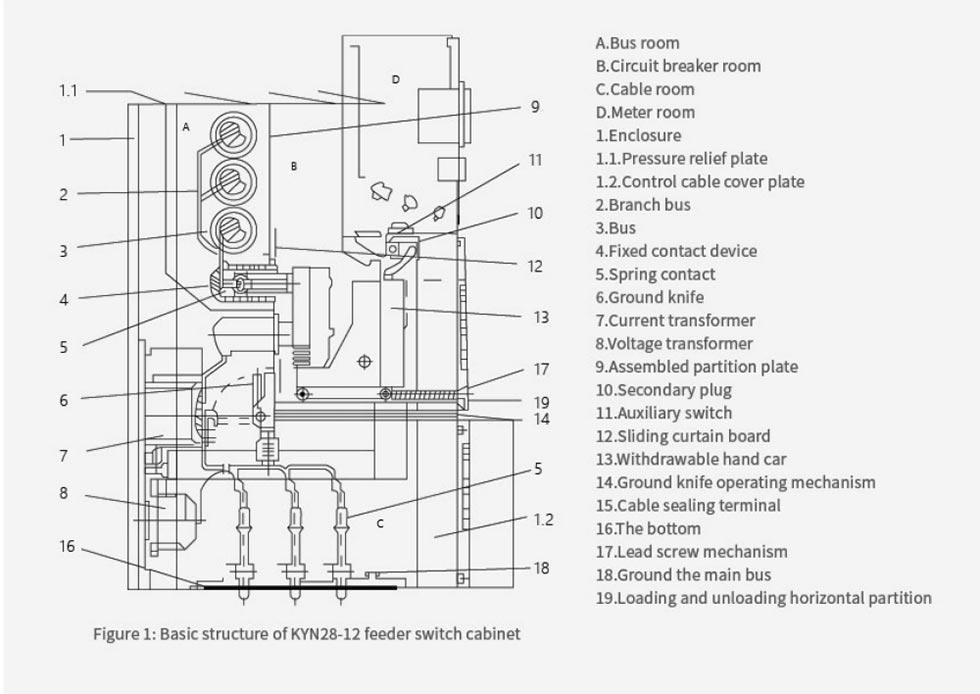

Kyn28 Switchgear 10kV nganggo struktur tertutup logam lapis baja, kanthi saben kompartemen fungsional kanthi mandiri kapisah. Digabungake karo interlocks mechanical lan electrical, iku kanthi nyadari limang-bukti interlocking, ngilangake risiko misoperation. Rating perlindungan enclosure tekan IP4X, lan proteksi kompartemen yaiku IP2X, luwih nambah kemampuan pangayoman safety.

2. Kinerja Stabil lan Bisa Dipercaya

Dirancang lan diprodhuksi kanthi ketat miturut standar internasional IEC lan sistem manajemen kualitas ISO, nggunakake komponen vakum berkualitas tinggi, kompatibel karo macem-macem pemutus sirkuit vakum merek terkenal, wis kuwat short-circuit tahan kemampuan, adapts kanggo voltase sudhut lan sawetara saiki, lan cocok kanggo long-term terus-terusan operasi.

3. Trep Instalasi lan Maintenance

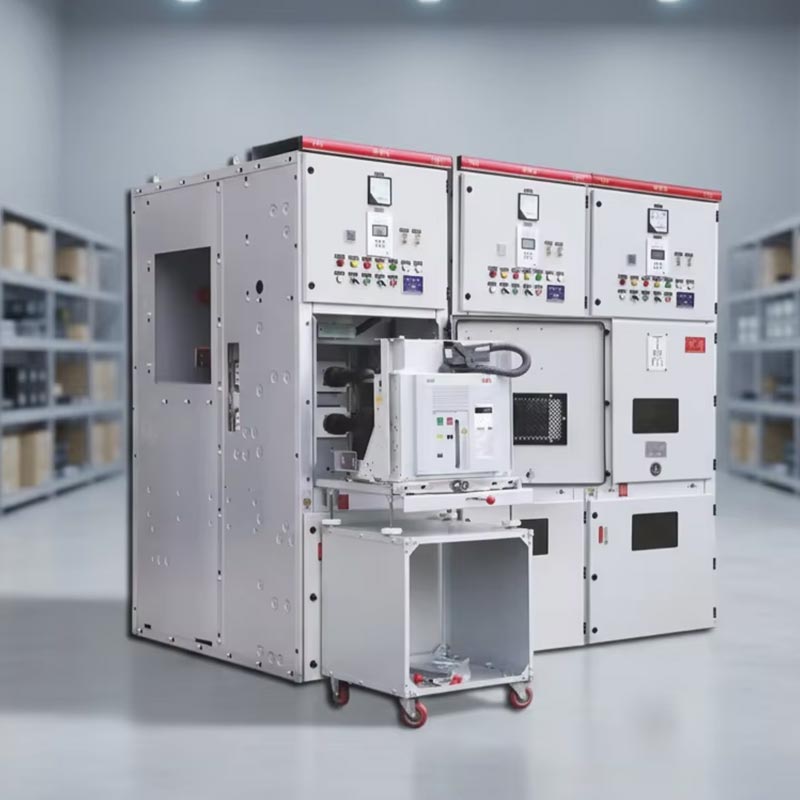

Desain troli sing bisa dicopot ngidini pamriksa lan panggantos sing cepet lan gampang. Struktur kompak ndhukung ngarep pangopènan, ngirit papan lan downtime. Ukuran kabinet standar adaptasi karo macem-macem skenario instalasi, asil ing efficiency instalasi dhuwur.

4. Aplikasi Wide

Kyn28 Switchgear 10kV nyakup kabeh level voltase saka 3.6 nganti 24kV, kompatibel karo frekuensi dual 50/60Hz sistem, lan nawakake macem-macem jinis kabinet kanggo nyukupi kabutuhan distribusi tenaga saka macem-macem industri kayata pembangkit listrik, gardu induk, perusahaan industri lan pertambangan, lan bangunan dhuwur. Uga bisa adaptasi kanggo macem-macem conventional lingkungan kerja.

Kasus Aplikasi Donya Nyata

Proyek renovasi gardu 110kV ing kutha tartamtu milih 28 unit switchgear Usune KYN28-12. peralatan entuk pemanfaatan papan sing dhuwur, komisioning kanthi cepet, lan tingkat linuwih 99,98% sawise ditugasake, sacara signifikan nambah tingkat safety saka jaringan distribusi daya. Ing proyek iki, switchgear dicocogake menyang syarat lingkungan situs, kalebu dhuwur, suhu, lan asor, lan sirkuit vakum cocok model breaker dipilih kanggo sampurna cocog karo kabutuhan distribusi daya saka gardu.

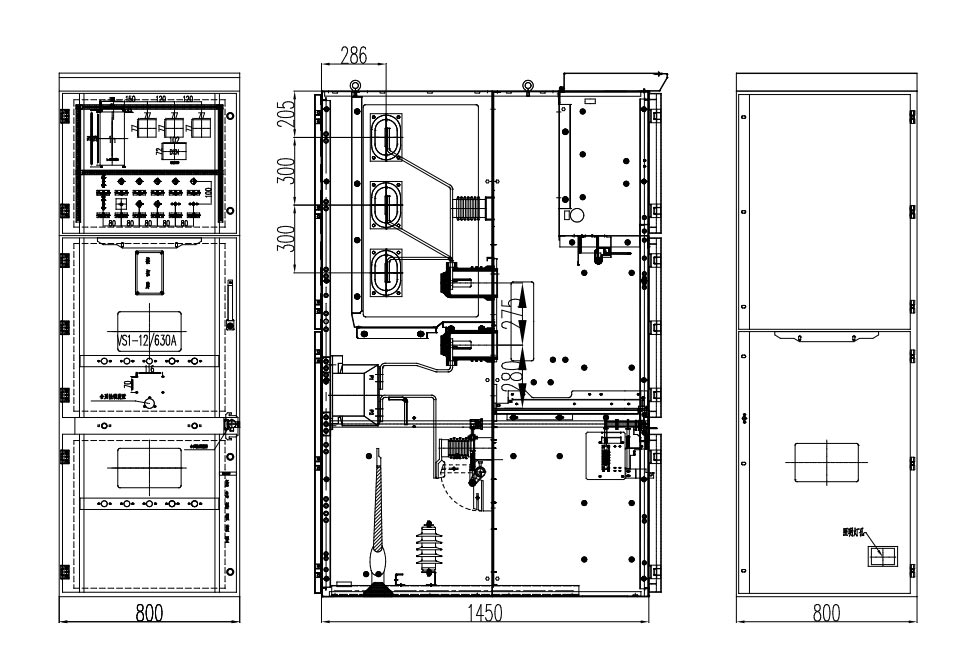

Ukuran Eksternal Produk

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

Pitakonan

Q1: Apa fungsi "lima-bukti" spesifik saka switchgear KYN28?

A: Iki utamane kalebu nyegah mbukak lan nutup pemutus sirkuit sing ora disengaja, nyegah push utawa narik handcart ing mbukak, nyegah kabel grounding disambungake menyang sirkuit urip, nyegah nutup ing sirkuit mbobol karo kabel grounding disambungake, lan nyegah personel saka sengaja ngetik urip kompartemen, saéngga kanthi struktur njamin safety personel lan peralatan.

Q2: Apa siklus pangopènan rutin kanggo Kyn28 Switchgear 10kV?

A: Dianjurake kanggo nindakake inspeksi rutin saben 6 sasi lan pangopènan lengkap saben 1-2 taun, fokus ing mriksa mekanisme, insulasi, interlocking, lan tightness bolt. Usune nyedhiyakake teknis lengkap ndhukung.

Q3: Apa Usune bisa nyedhiyakake switchgear khusus?

A: Nggih. Minangka produsen profesional, Usune bisa ngatur konfigurasi internal, tingkat pangayoman, lan solusi ngawasi cerdas adhedhasar voltase, saiki, syarat pangayoman, lan lingkungan situs. Bisa uga nyetel dimensi kabinèt lan pilih model mbobol sirkuit vakum cocok kanggo nyukupi kabutuhan tartamtu.

Ing ringkesan, Usune Kyn28 Switchgear 10kV nggabungake safety, linuwih, lan gampang digunakake. Didhukung dening diwasa desain, kontrol kualitas kaku, lan paramèter technical lengkap, iku cocok kanggo macem-macem karya lingkungan lan skenario. Minangka produsen profesional lan pemasok bermutu saka China, Usune terus nyedhiyakake solusi distribusi daya voltase medium sing stabil lan efisien kanggo pangguna ing saindenging jagad.
