24kv Tegangan Sedheng Lv lan Mv Switchgear

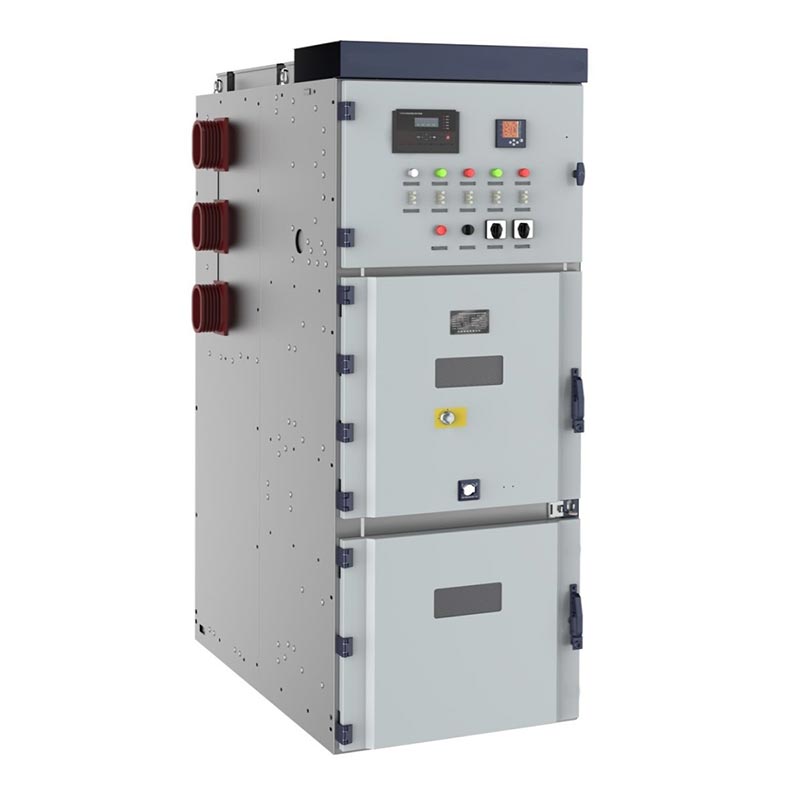

Usune 24kV Medium Voltage Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), kalebu AC sing bisa ditarik nganggo lapis baja. kategori switchgear tertutup logam. Cocog kanggo sistem daya AC 50Hz telung fase lan utamane digunakake kanggo daya reception, distribusi, kontrol sirkuit, pangayoman, lan ngawasi.

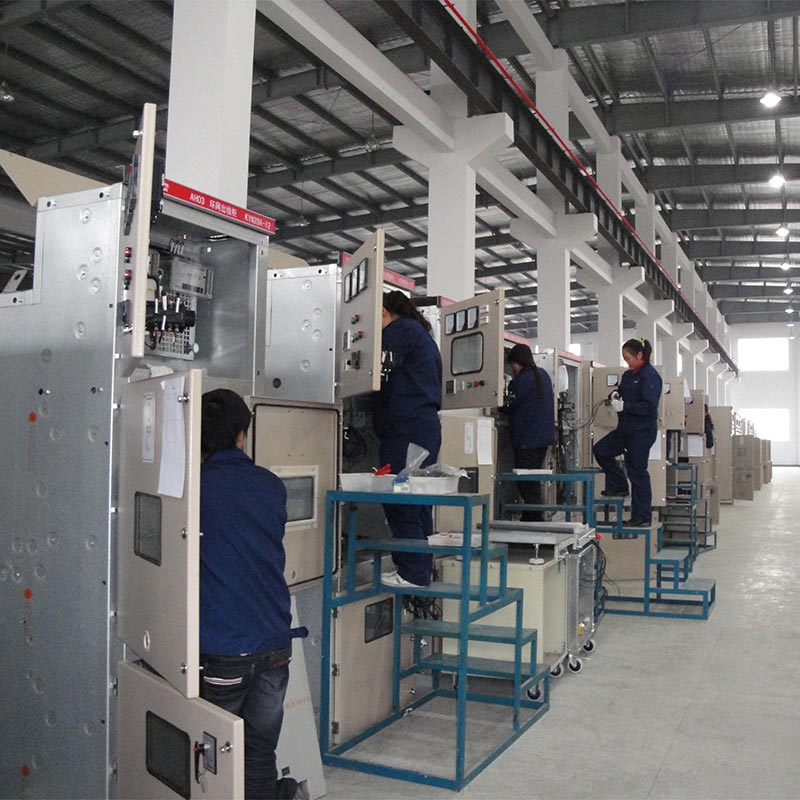

24kV Medium Voltage Lv And Mv Switchgear digunakake akeh ing pembangkit listrik, gardu induk, industri lan pertambangan. perusahaan, lan bangunan dhuwur kanggo nampa daya, distribusi, kontrol, lan pangayoman. Intine Usune basis produksi dumunung ing China, nggawe Produsèn profesional dipercaya nyedhiyani kualitas dhuwur solusi distribusi daya voltase medium kanggo pangguna ing saindenging jagad.

Switchgear tegangan rendah

Switchgear voltase medium

Parameter Teknis Utama

Produk kita strictly tundhuk karo standar ing ngisor iki

1. GB3906-2006 "3.6-40.5kV AC Metal-Tertutup Switchgear lan Controlgear"
2. GB/T11022 "Ketentuan Teknis Umum kanggo Switchgear lan Kontrol Tegangan Tinggi"
3. IEC62271-200 "Ac Metal-Eclosed Switchgear karo Rated Voltage Ndhuwur 1kV lan Ngisor 52kV"
4. DL/T404 "Kondisi Teknis kanggo Memesan Switchgear Tegangan Tinggi AC Indoor"

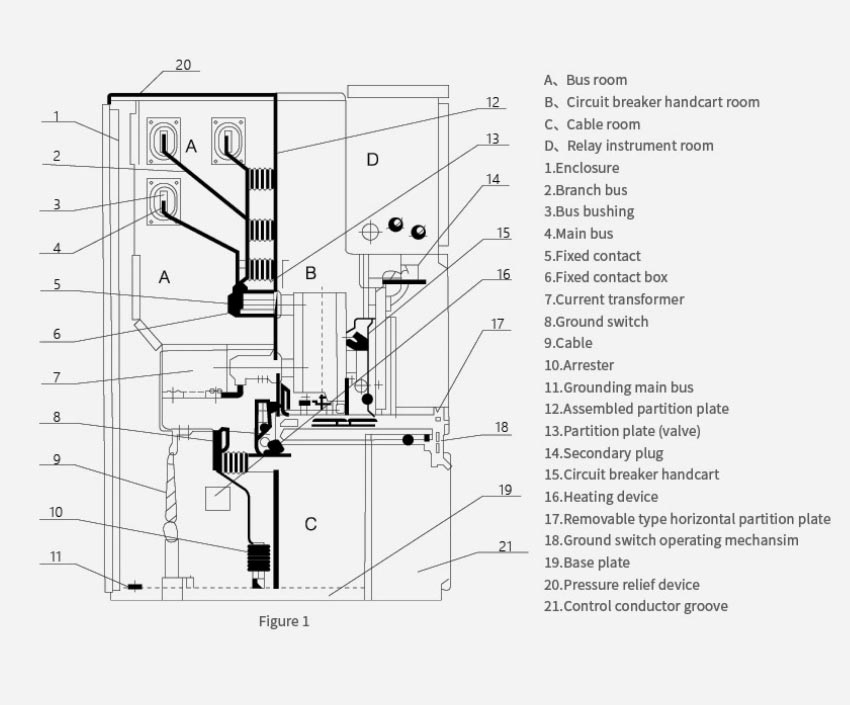

Struktur Kabinet

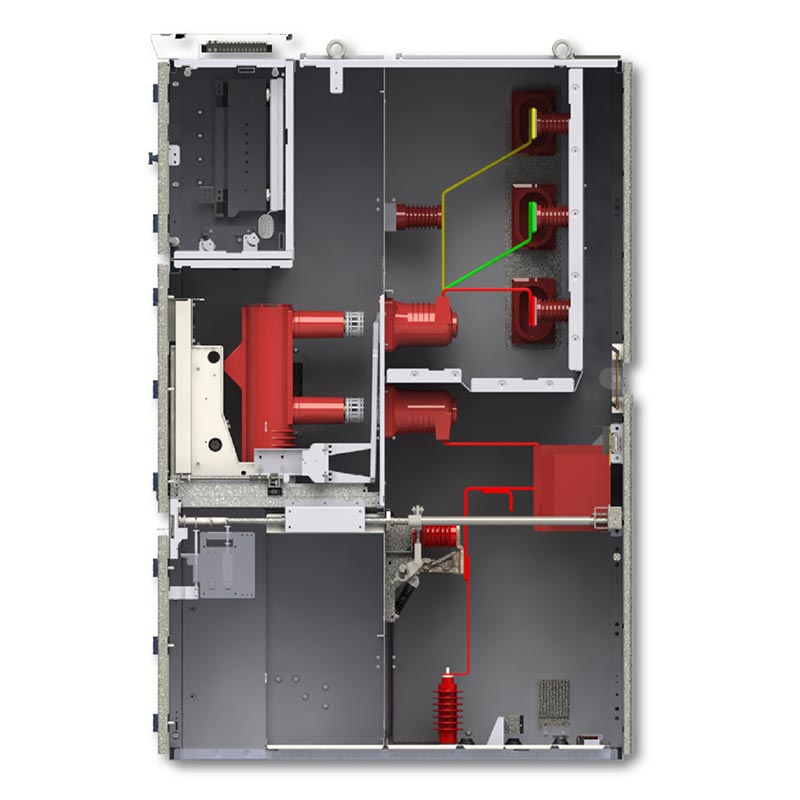

Switchgear Tegangan Sedheng 24kV Tegangan Sedheng lan Sedheng nganggo struktur partisi kabeh logam, kanthi saben area fungsional independen diisolasi, efektif nyuda panyebaran busur fault.

1. Kompartemen Circuit Breaker: Dilengkapi karo troli pemutus sirkuit vakum sing bisa dicopot.
2. Kompartemen Busbar: Ngandhut busbar utama, busbar cabang, lan insulator busbar.
3. Kompartemen Kabel: Nginstal trafo saiki, trafo voltase, switch grounding, lan terminal kabel.
4. Kompartemen Instrumen Kontrol: Dilengkapi relay, piranti proteksi, instrumen, kabel sekunder, lan kontrol panel.
5. Pressure Relief Channel: Fitur piranti relief busur ing ndhuwur kabinet kanggo nambah safety fault.

Fitur inti

1. Kompartemen independen kabeh-logam kanggo nyegah panyebaran lan campur tangan saka busur fault.

2. Comprehensive mechanical limang-bukti interlocking:
- Nyegah nyurung utawa narik troli pemutus sirkuit ing beban.
- Nyegah nutup pemutus sirkuit nalika saklar grounding ditutup.
- Nyegah nutup saklar grounding sing ora disengaja nalika ana energi.
- Nyegah mlebu kanthi ora sengaja menyang kompartemen energi.
- Nyegah misoperation saka ngalih isolasi.

3. Trolley sing bisa dicopot ing tengah kanggo operasi lan pangopènan ngarep, nggampangake ndandani.

4. tingkat jampel dhuwur, struktur kompak, lan resistance fault kuwat.

5. Selaras karo standar domestik lan internasional, bisa adaptasi karo macem-macem skema distribusi daya

Kasus Aplikasi Praktis

Kasus 1: Gardu Kotamadya ing China Wétan

1. Latar Proyek

Gardu kotamadya 110kV dibutuhake kanggo nganyarke jaringan distribusi tenaga sekunder kanggo nyukupi kutha sing terus berkembang dikarepake daya lan nambah linuwih sumber daya.

2. Solusi

36 Unit Switchgear Tegangan Sedheng 24kV Usune 24kV dipasang kanggo sistem distribusi daya 24kV.

3. Asil

- Desain kompak switchgear ngirit 30% ruang lantai gardu.
- Sistem interlocking limang-bukti dioperasikake tanpa kacilakan operasional sajrone telung taun operasi.
- Teknologi pemutus sirkuit vakum sing dipercaya nyuda wektu mati luwih saka 80%, kanthi nyata nambah kualitas sumber daya kanggo 200.000 residents.

Kasus 2: Pabrik Petrokimia Gedhe ing Asia Tengah

1. Latar Proyek

Komplek petrokimia modern mbutuhake sistem distribusi daya voltase medium sing bisa dipercaya kanggo njamin operasi terus-terusan saka peralatan produksi kritis.

2. Solusi

Nyedhiyakake 58 unit switchgear Usune 24kV, sing dirancang khusus kanggo lingkungan industri sing keras lan ditambah karo bledug lan karat resistance.

3. Asil

- Kasil nahan lingkungan ing situs sing atos (bledug dhuwur, asap kimia), nuduhake stabil kinerja.
- Kapabilitas pedhot kesalahan cepet (≤ 60ms) nglindhungi kompresor lan reaktor sing larang saka karusakan nalika cendhak sirkuit.
- Desain pangopènan sing dipasang ing ngarep nyuda downtime pangopènan nganti 50%, njamin kesinambungan produksi.

Ukuran Eksternal Produk

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

Pitakonan

Q1: Apa sawetara voltase sing ditrapake kanggo Switchgear Tegangan Sedheng 24kV lan Mv?

A1: Produk cocok kanggo 3.6 ~ 12kV, 24kV telung fase AC 50/60Hz sistem daya, nyukupi kabutuhan paling skenario distribusi daya medium-voltase.

Q2: Apa peralatan ndhukung pangopènan lan ndandani ing situs?

A2: Nggih. Prodhuk adopts ngarep-dilakokno, desain ngarep-maintenance; sirkuit mbobol trolley bisa dipindhah kanggo pangopènan cepet lan panggantos tanpa mengaruhi operasi saka sirkuit liyane.

Q3: Minangka supplier profesional, apa pabrik sampeyan nawakake solusi khusus?

A3: Nggih. Usune bisa ngatur arus sing dirating, arus pemutus sirkuit cendhak, ukuran kabinet, konfigurasi perlindungan, etc., miturut syarat project kanggo ngganti menyang kahanan operasi beda lan syarat sistem.
