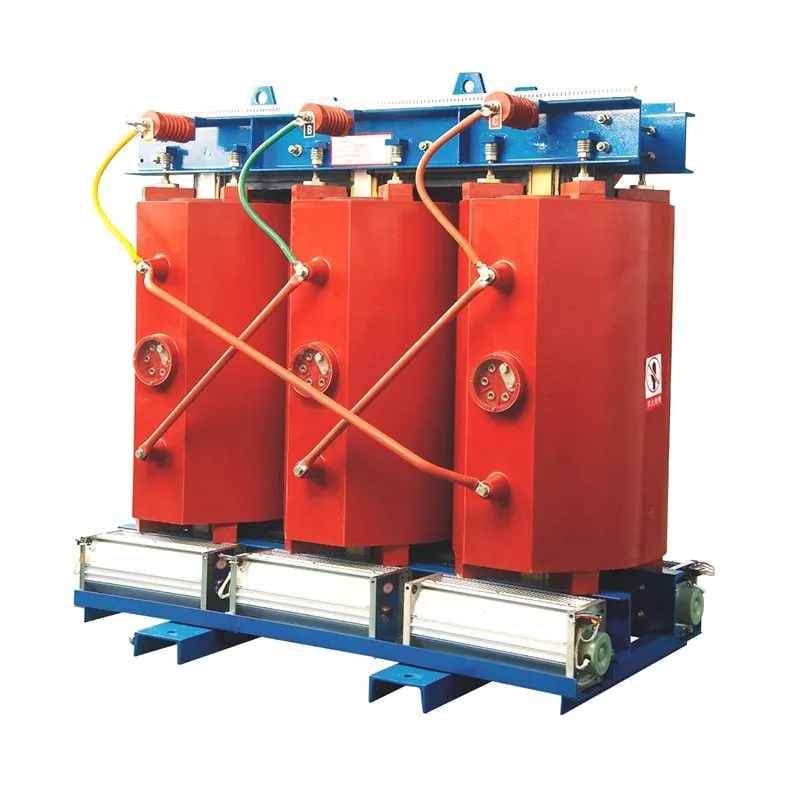

An11kV 1000kVA Tipe Garing Transformerminangka trafo distribusi voltase medium sing dirancang kanggo mindhah energi listrik saka sumber 11kV menyang voltase panggunaan sing luwih murah nalika njaga isolasi listrik, stabilitas voltase, lan distribusi daya sing aman. Pandhuan iki nerangake konstruksi, prinsip operasi, spesifikasi, aplikasi, pertimbangan instalasi, syarat proteksi, praktik pangopènan, lan titik tuku kanggo sistem tenaga industri lan komersial.
Trafo 1000kVA nyedhiyakake kapasitas daya sing katon 1000 kilovolt-ampere, dene 11kV nemtokake kelas voltase utami. Ora kaya trafo sing dicelupake lenga, trafo jinis garing nggunakake hawa minangka media pendinginan lan ora ngandelake lenga insulasi mineral. Desain resin cast bisa menehi solusi kompak kanggo gardu njero ruangan, bangunan komersial, pabrik industri, fasilitas sing gegandhengan karo data, instalasi energi sing bisa dianyari, lan lokasi liyane sing penting kanggo prilaku geni, pangopènan, papan, lan lingkungan.
Spesifikasi nyata ora kudu dipilih saka rating papan jeneng wae. Tegangan sekunder, gugus vektor, impedansi, tingkat insulasi, bahan penggulungan, kenaikan suhu, metode pendinginan, proteksi enclosure, ketinggian, suhu sekitar, beban harmonik, kondisi sirkuit cendhak, lan standar sing ditrapake kabeh mengaruhi desain pungkasan.
An11kV 1000kVA Tipe Garing Transformerminangka trafo listrik telung fase sing umum digunakake kanggo nyuda listrik voltase medium dadi voltase sing luwih murah sing cocog kanggo distribusi lan peralatan listrik. Transformator nduweni daya semu 1000kVA lan tegangan utama 11kV.
Istilah kasebutjinis garingtegese trafo ora nggunakake lenga insulating Cairan minangka insulasi utami lan medium cooling. Gumantung ing desain, windings bisa mbukak-tatu, tekanan vakum impregnated, utawa encapsulated ing resin. Konstruksi resin resin utamane umum ing ngendi proteksi mekanik, resistensi lingkungan, lan nyuda katergantungan ing insulasi cair dibutuhake.
IEC 60076-11 khusus nyakup trafo daya jinis garing kanthi peralatan voltase paling dhuwur nganti 72.5kV lan paling ora siji puteran sing beroperasi ing ndhuwur 1.1kV, saengga cocog langsung karo akeh desain trafo jinis garing 11kV.
11kV nuduhake voltase sisih primer nominal. Tingkat insulasi sing tepat lan voltase sing dirating peralatan kudu dikonfirmasi saka spesifikasi proyek lan standar sing ditrapake tinimbang disimpulake saka voltase nominal mung.
1000kVA minangka daya semu trafo. Iki nggambarake kemampuan muatan listrik ing kahanan operasi sing ditemtokake tinimbang nuduhake output 1000kW langsung.
Kanggo sistem telung fase, kira-kira arus garis beban penuh bisa diitung kanthi nggunakake:
Contone, ing 11kV lan 1000kVA, arus beban penuh utami kira-kira52.5A. Arus sekunder gumantung saka rating voltase rendah sing dipilih. Ing 400V, contone, teoretis telung fase full-load saiki kira-kira1.443A. Petungan iki migunani kanggo rekayasa awal, dene kabel final, breaker, busbar, lan pilihan proteksi kudu ngetutake desain proyek lengkap.
Kinerja trafo jinis garing gumantung saka desain terkoordinasi sawetara komponen utama. Unit 11kV 1000kVA khas kalebu ing ngisor iki:
| Komponen | Fungsi Utama | Pertimbangan Penting |
|---|---|---|
| Inti Magnetik | Nyedhiyakake jalur magnetik kanggo transfer energi | Bahan inti, desain gabungan, lan kerugian |
| HV Winding | Nampa sumber 11kV | Isolasi, bahan konduktor, tahan impuls |
| LV Winding | Nyedhiyakake output voltase kurang sing dibutuhake | Tegangan, kapasitas saiki, mundhak suhu |
| Sistem Isolasi | Pisahake komponen energized elektrik | Kinerja termal, dielektrik, lingkungan |
| Enkapsulasi resin | Nglindhungi windings ing desain cast-resin | Kualitas casting, kontrol void, kinerja termal |
| Sistem pendinginan | Mbusak panas sing digawe sajrone operasi | Operasi lan ventilasi AN utawa ANAF |
Ing desain cast-resin, windings resin-encapsulated bisa nyedhiyani struktur jampel ngalangi sak kumparan. Konstruksi pungkasan, Nanging, kudu dievaluasi miturut kondisi listrik, termal, lingkungan, lan mekanik sing dibutuhake tinimbang mung konstruksi resin.
Transformator beroperasi liwat induksi elektromagnetik. Nalika voltase 11kV bolak-balik ditrapake ing nduwurke tumpukan primer, ngasilake fluks magnetik bolak-balik ing inti. Fluks magnetik iki nyambung karo gulungan sekunder lan nyebabake voltase miturut rasio giliran.
Ing cooling udhara alam, panas pindhah saka bagean aktif menyang udhara lingkungan liwat konveksi lan radiation. Kanggo aplikasi kanthi panjaluk termal sing luwih gedhe, penggemar udara paksa bisa ditambahake. Pengaturan pendinginan sing dipilih kudu cocog karo rating trafo lan lingkungan operasi sing ditemtokake.
Sing panuku kudu njaluk lembar data teknis lengkap tinimbang tuku mung miturut "11kV 1000kVA." Spesifikasi proyek khas kudu alamat:
| Paramèter | Apa Iku Penting |
|---|---|
| Kapasitas sing dirating | Nemtokake rating daya semu: 1000kVA. |
| Tegangan utami | Kudu cocog karo jaringan medium-voltase nyata. |
| Tegangan sekunder | Nemtokake kompatibilitas karo peralatan hilir. |
| Frekuensi | Nilai proyek umum kalebu 50Hz utawa 60Hz. |
| Klompok vektor | Nemtokake pamindahan fase lan sambungan belitan. |
| Impedansi | Ngaruhi angger-angger voltase lan prilaku fault-saiki. |
| Kapitunan | Ngaruhi suhu operasi lan konsumsi energi siklus urip. |
| Munggah suhu | Nemtokake kahanan operasi termal lan syarat insulasi. |
| Tingkat insulasi | Penting kanggo tahan dielektrik lan koordinasi sistem. |
| Enclosure / rating IP | Nglindhungi trafo saka risiko kontak lingkungan lan ora sengaja. |
Spesifikasi pabrikan sing diterbitake nuduhake manawa trafo tipe garing 11kV kelas 1000kVA bisa duwe nilai kerugian sing beda-beda, bahan penggulungan, dimensi, klompok vektor, nilai impedansi, lan pengaturan pendinginan. Mulane, paramèter kasebut kudu dikonfirmasi kanggo model sing tepat tinimbang nganggep yen kabeh trafo 1000kVA padha karo teknis.
Teknologi trafo jinis garing utamané migunani nalika lingkungan instalasi nandheske operasi njero ruangan, pertimbangan geni, nyuda syarat insulasi cair, utawa pangopènan sing disederhanakaké.
IEC 60076-11 uga mbahas kelas iklim, pertimbangan termal lan dielektrik sing gegandhengan karo ketinggian, manajemen enclosure, prilaku geni, lan klasifikasi seismik, sing nggambarake kenapa kahanan lingkungan kudu dianggep sajrone spesifikasi trafo.
Trafo jinis garing 11kV 1000kVA bisa digunakake ing endi wae sistem distribusi 11kV mbutuhake trafo step-mudhun kapasitas medium lan syarat instalasi kompatibel karo teknologi jinis garing.
Milih trafo kudu diwiwiti karo sistem listrik tinimbang katalog produk. Daftar priksa ing ngisor iki bisa mbantu nyegah kesenjangan spesifikasi:
Malah trafo sing dirancang kanthi apik bisa nindakake kanthi apik yen lingkungan instalasi ora nyedhiyakake reresik, ventilasi, perlindungan, utawa koordinasi listrik sing cukup.
Kondisi instalasi ora mung rincian mekanik. IEC 60076-11 khusus ngenali pengaruh kahanan dhuwur lan lingkungan ing kinerja termal lan dielektrik trafo, saengga paramèter kasebut kudu diumumake sajrone tahap spesifikasi.
Transformer jinis garing umume ngindhari tugas pangopènan sing gegandhengan karo lenga, nanging isih mbutuhake pemeriksaan berkala. Frekuensi pangopènan kudu ditetepake miturut pandhuan pabrikan, kahanan operasi, peraturan lokal, lan kritisitas instalasi.
| Area Inspeksi | Apa Priksa |
|---|---|
| Windings | Kontaminasi sing katon, karusakan, tandha discharge abnormal, utawa rusak. |
| Sambungan | Kondisi terminal, sesak, tandha overheating, lan kondisi kabel. |
| adhem | Saluran udara, ventilasi, kipas angin sing dipasang, lan suhu ora normal. |
| Ngawasi Suhu | Wacan sensor, weker, operasi pengontrol, lan tren sejarah. |
| Lingkungan | Lebu, kelembapan, atmosfer korosif, lan ventilasi kamar. |
Salah sawijining langkah pangopènan sing paling praktis yaiku njaga permukaan sing adhem lan jalur ventilasi tetep resik. Debu sing gedhe banget bisa nyuda transfer panas lan bisa nggawe kahanan insulasi sing ora dikarepake sajrone wektu.
Trafo jinis garing lan lenga sing dicelupake bisa nindakake tugas distribusi voltase medium, nanging karakteristik konstruksi lan instalasi beda.
| Faktor | Tipe garing | Lenga dicemplungake |
|---|---|---|
| Medium Isolasi | Sistem insulasi udara lan / utawa padhet | Cairan insulasi |
| Manajemen Minyak | Ora dibutuhake | Dibutuhake miturut desain lan kahanan operasi |
| Instalasi njero ruangan | Aplikasi umum | Gumantung ing desain lokal lan syarat safety |
| Pertimbangan geni | Ora ana beban geni lenga trafo | Mbutuhake pertimbangan jinis cairan lan syarat instalasi |
| Pangopènan khas | Inspeksi, reresik, sambungan, pendinginan lan ngawasi | Kalebu syarat inspeksi lan pangopènan sing gegandhengan karo cairan |
Teknologi sing cocog gumantung marang proyek tinimbang aturan universal. Profil beban, papan, kahanan lingkungan, syarat geni, lokasi instalasi, biaya awal, pertimbangan siklus urip, lan peraturan lokal kabeh kudu dievaluasi.
Kanggo pengadaan internasional, komunikasi teknis mung penting karo rega sing dikutip. Sadurunge nggawe pesenan, para panuku kudu njaluk dokumentasi sing jelas babagan konfigurasi trafo sing tepat.
Dokumentasi teknis sing diterbitake saka produsen trafo sing mapan nuduhake manawa trafo sing nuduhake rating 11kV lan 1000kVA sing padha bisa beda-beda ing materi gulung, nilai kerugian, klompok vektor, impedansi, sistem insulasi, dimensi, lan konfigurasi pendinginan.
Zhejiang Usune Electric Co., Ltd.bisa ditampilake minangka supplier potensial kanggo pelanggan sing nggoleki solusi trafo khusus. Kanggo kutipan khusus proyek, panuku kudu nyedhiyakake paramèter sistem listrik, lingkungan instalasi, standar sing ditrapake, tujuan pangiriman, lan aksesoris utawa spesifikasi pager sing dibutuhake.
Bisa cocog kanggo akeh aplikasi industri nalika pasokan 11kV, voltase sekunder, profil beban, kahanan instalasi, sistem proteksi, lan kapasitas sing dibutuhake cocog karo proyek kasebut. Pitungan beban nyata kudu rampung sadurunge milih.
Kanggo sistem 11kV telung fase, arus primer muatan penuh teoritis kira-kira 52.5A. Desain sistem sing nyata uga kudu nimbang toleransi trafo, kahanan operasi, setelan proteksi, lan karakteristik jaringan.
Tegangan sekunder khusus proyek. Konfigurasi voltase kurang umum kalebu 400V, 415V, lan 433V, nanging voltase liyane bisa dirancang gumantung saka sistem listrik.
Ora mesthi. Akeh trafo garing-jinis operate karo cooling online alam. Pendinginan udara sing dipeksa bisa ditambahake nalika desain mbutuhake kapasitas termal sing tambah utawa kahanan operasi tartamtu.
IEC 60076-11: 2018 minangka standar IEC utama sing khusus nutupi trafo daya jinis garing ing ruang lingkup sing ditemtokake. Persyaratan nasional, regional, proyek, instalasi, utawa efisiensi tambahan bisa uga ditrapake.
kVA ngukur daya katon, nalika kW ngukur daya aktif. Hubungan gumantung faktor daya: kW = kVA × faktor daya. Mulane, trafo 1000kVA ngirim ora otomatis diterangake minangka sumber daya 1000kW.
Akeh manufaktur bisa ngatur paramèter kayata voltase sekunder, grup vektor, materi nduwurke tumpukan, impedansi, sawetara tunyuk, enclosure, cooling noto, aksesoris, lan sistem ngawasi miturut syarat project. Saben kustomisasi kudu dikonfirmasi nglawan standar teknis sing ditrapake.
An11kV 1000kVA Tipe Garing Transformeriku luwih saka kombinasi saka voltase lan kapasitas tokoh. Kinerja nyata gumantung ing interaksi desain listrik, insulasi, manajemen termal, konstruksi puteran, kerugian inti, impedansi, kondisi lingkungan, perlindungan, instalasi, lan pangopènan.
Kanggo tim teknik lan manajer purchasing, pendekatan sing paling dipercaya yaiku miwiti karo syarat listrik lengkap lan banjur njaluk proposal teknis sing rinci. Mbandhingake kerugian sing dijamin, tingkat insulasi, klompok vektor, impedansi, kenaikan suhu, dimensi, tes, aksesoris, lan dhukungan layanan bisa mbantu mesthekake yen trafo sing dipilih cocog karo aplikasi nyata.
Zhejiang Usune Electric Co., Ltd. bisa ndhukung pelanggan ngevaluasi syarat trafo jinis garing voltase medium lan konfigurasi khusus proyek. Yen sampeyan ngrancang gardu anyar, nganyarke sistem tenaga industri, utawa golek trafo 11kV 1000kVA kanggo proyek komersial utawa infrastruktur,hubungi kitakanthi voltase, kapasitas, frekuensi, kahanan instalasi, lan syarat teknis kanggo ngrembug solusi trafo sing cocog.
-
