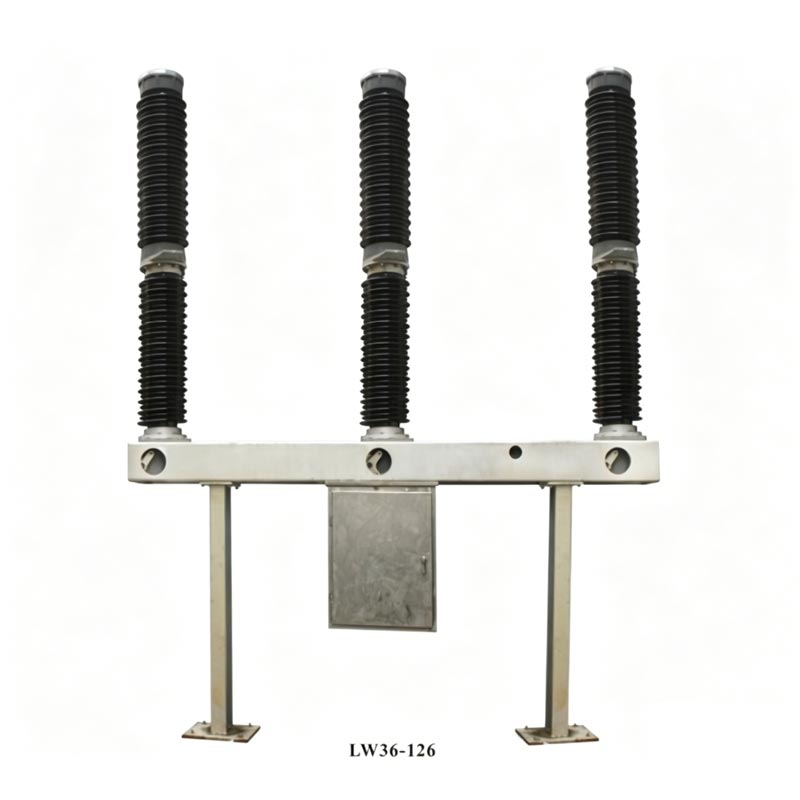

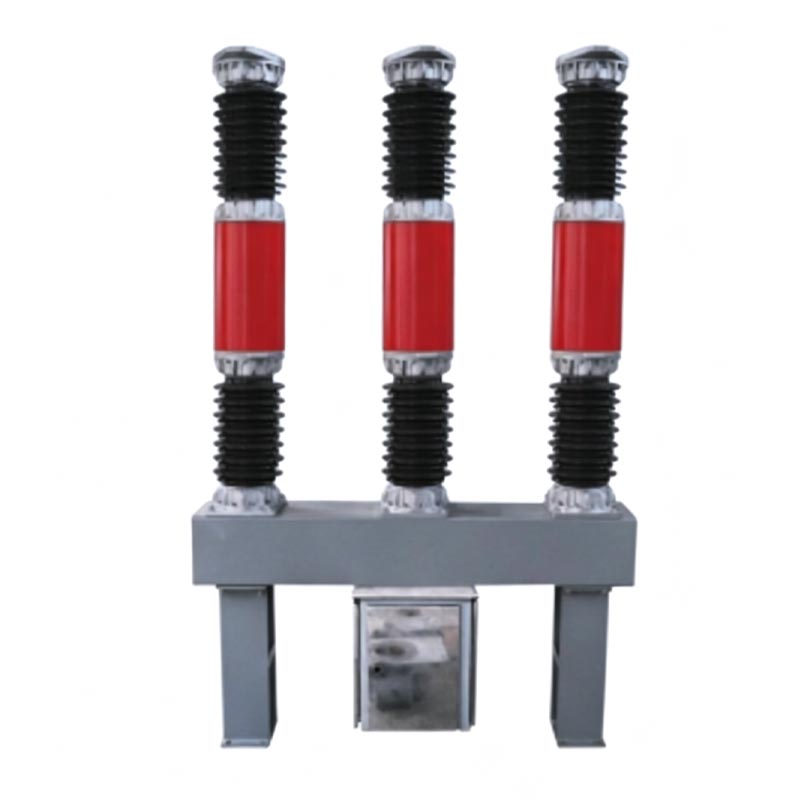

Zhejiang Usune Electric Co., Ltd.'s LW36-126 seri 110kV SF6 Switch 2000A 3150A minangka njaba sing dikembangake kanthi mandiri switchgear voltase dhuwur. Iku kompatibel karo voltase dirating 110kV (maksimum 126kV) lan kothak daya AC 50Hz. Iku utamané digunakake kanggo interrupting dirating saiki, fault saiki, lan line ngoper, nampa kontrol dipercaya lan pangayoman saka sistem daya. Bisa uga digunakake minangka pemutus sirkuit dasi.
| Jeneng Parameter | Spesifikasi |
| Tegangan Rated | 110kV (Maks. 126kV) |
| Rated Saiki | 2000A, 3150A |
| Frekuensi | 50Hz |
| Suhu sekitar | -30 ℃ ~ +40 ℃ |
| Altitude | ≤3000m |
| Tingkat polusi | ≤ Tingkat IV |
| Arc-extinguishing & Insulating Medium | Gas SF6 Kab |
| Mekanisme operasi | New Type Spring Mekanisme Operasi |
1. Advanced Arc Extinguishing Technology: The 110kV SF6 Switch 2000A 3150A adopts internasional anjog
prinsip pemadam busur mandiri, nyedhiyakake kinerja pemadam busur sing apik, wektu busur sing cendhak, lan
mundhut kontak kurang.
2. Long Service Life: Dirating siklus bejat tekan 20 kaping, karo siklus pangopènan nganti 10 taun ing normal
kahanan operasi, Ngartekno nyuda biaya operasi lan pangopènan.
3. Reliable lan Low Noise: Mekanisme spring Optimized, daya operasi kurang, operasi stabil, lan kurang gangguan,
cocok kanggo lingkungan omah lan kutha.
4. Adaptasi Lingkungan sing Kuwat: 110kV SF6 Switch 2000A lan 3150A nampilake kinerja sing stabil ing
lingkungan sing suhu rendah, dhuwur, lan akeh polusi, nuduhake resistensi sing luar biasa kanggo polusi
lan korosi.
5. Instalasi lan Maintenance Gampang: Struktur kompak lan desain entheng nggampangake instalasi trep
lan commissioning, mbutuhake pangopènan minimal saben dina.
6. Dhuwur Biaya-Efektifitas: Kinerja sing apik banget kanthi rega sing cukup, dibandhingake karo merek impor, kanthi efektif
ngurangi investasi proyek.

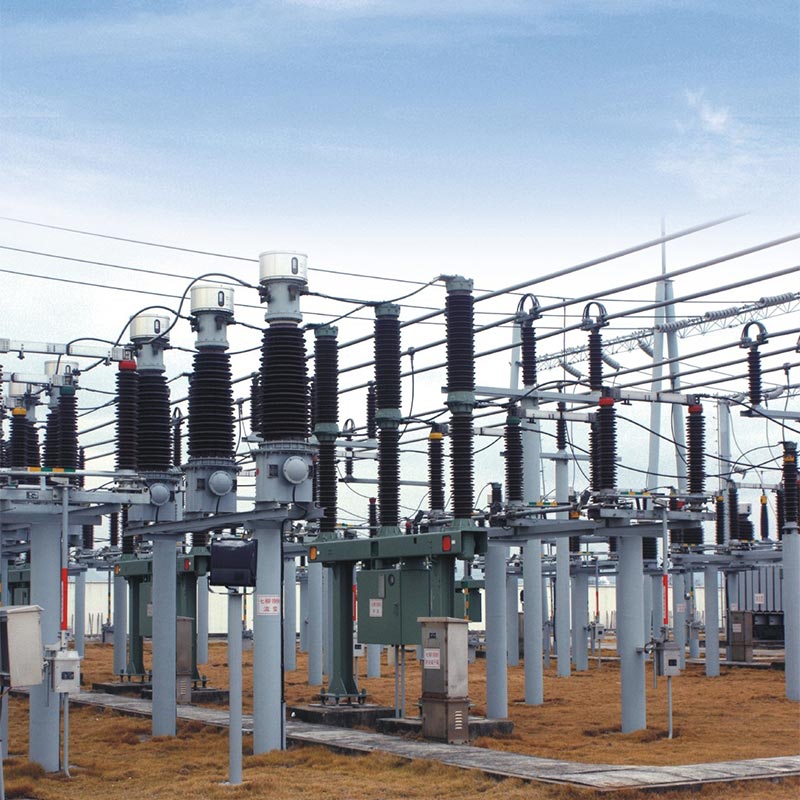

Ing taun 2023, saklar Usune LW36-126 tipe 110kV SF6 (3150A) ditrapake ing gardu hub 220kV ing Provinsi Gansu, nyediakke daya kanggo wilayah kutha sakubengé, taman industri, lan pembangkit listrik energi anyar. Ing 18 sasi wiwit operasi: wis kasil diselani 7 short-circuit bentet karo operasi pas lan nul gagal; ing Tekanan SF6 stabil, tanpa bocor sing dideteksi ing tes saben wulan; mundhak suhu nalika operasi full-load meets standar, marem syarat kanggo operasi dhuwur-saiki.
Ing taun 2024, peternakan angin lepas pantai 200MW ing Provinsi Jiangsu milih switchgear Usune 110kV SF6 (2000A). Ngadhepi lingkungan kanthi semprotan uyah sing dhuwur, kelembapan sing dhuwur, lan angin topan sing kerep, peralatan kasebut bisa digunakake kanthi stabil lan nuduhake resistance karat lan polusi banget. Iku andal mbisakake kothak Kerep sambungan / pedhot switching saka turbin angin. Dibandhingake karo peralatan diimpor, biaya project padha suda dening 25%, lan biaya operasi lan pangopènan 40%.
| Item | Unit | Paramèter | |
| voltase dirating | kV | 72.5 | 126 |
| Rated saiki | A | 1250/2500/3150 | 1250/2500/3150 |
| frekuensi dirating | Hz | 50 | 50 |
| Rated short circuit drop out saiki | kA | 31.5/40 | 31.5/40 |
| Rated short circuit break lan nutup saiki (puncak) | kA | 80/100 | 80/100 |
| Dirating short-time tahan saiki | kA | 31.5/40 | 31.5/40 |
| Dirating tahan voltase saka Nilai puncak | kA | 80 | 80/100 |
| Dirating frekuensi daya tahan voltase (1 min) | kV | Kanggo bumi: 160 Jarak fraktur: 202 | Kanggo bumi: 230 Jarak fraktur: 230 + 73 |
| Tegangan tahan impuls kilat (1 menit) | kV | Kanggo bumi: 350 Jarak fraktur: 410 | Kanggo bumi: 550 Jarak fraktur: 550 + 103 |
| Dirating short-circuit ngadeg wektu | s | 4 | 4 |
| Rated pull-metu breaking saiki | kA | 8 | 10 |
| Jarak cedhak fault breaking saiki | kA | 90% Ik, 75% Ik | 90% Ik, 75% Ik |
| Rated circuit ngisi daya on-off | A | 10 | 31.5 |
| Rated operate urutan | 0-0.3s-C0-180s-CO | 0-0.3s-C0-180s-CO | |
| Tekanan gas SF6 (20 ℃ tekanan meja) | MPa | 0.5 | 0.6 |
| urip mekanik | kaping | 6000-10000 | 6000-10000 |
Ing kahanan operasi normal, siklus pangopènan 10 taun. item pengawasan inti kalebu SF6 meksa lan kemurnian, karakteristik operasi mekanik, kinerja insulasi, lan fasteners. Usune nyedhiyakake umur technical support lan panuntun dhumateng pangopènan.
Model standar cocok kanggo dhuwur ≤3000m lan suhu ≥-30 ℃. Kanggo papan sing luwih dhuwur utawa luwih murah suhu, Usune nawakake solusi selaras, njamin operasi stabil dening ngoptimalake meksa online, nggunakake bahan tahan suhu kurang, lan nambah insulasi.
Minangka pabrik manufaktur profesional, Usune ngetrapake kontrol kualitas sing ketat, kalebu inspeksi bahan mentah, testing produk semi-rampung, lan testing full-load sadurunge pangiriman. Sistem manajemen produksi sing komprehensif njamin pangiriman ing wektu, lan saben produk dilengkapi laporan tes lan sertifikat kualitas.
1. kothak daya kutha lan deso: 110kV gardu baris lan pangayoman trafo.
2. Sektor energi anyar: Tenaga angin, fotovoltaik, lan stasiun booster tenaga hidro.
3. Perusahaan industri lan pertambangan: Unit konsumsi daya gedhe kayata petroleum, kimia, lan metalurgi
industri.
4. Infrastruktur: Sistem pasokan daya kanggo ril sepur, subway, bandara, lan pusat data.
Usune 110kV SF6 Switch 2000a 3150a nggabungake teknologi canggih, kualitas dipercaya, lan dhuwur. efektifitas biaya. Ngandelake kekuatan teknis sing kuwat lan sistem layanan sing komprehensif, nyedhiyakake aman lan peralatan daya stabil kanggo pelanggan donya.
