Zhejiang Usune Electric Co., Ltd., produsen peralatan listrik voltase dhuwur profesional ing China, wis ngluncurake LW36-110 High Voltage Sf6 Circuit Breaker. Produk iki minangka switchgear voltase dhuwur ruangan telung fase AC 50Hz cocok kanggo kontrol lan pangayoman saka transmisi daya 110kV lan sistem transformasi. Uga bisa digunakake minangka a dasi sirkuit mbobol lan ngoper perakitan piranti.
The High Voltage Sf6 Circuit Breaker nganggo prinsip pemadaman busur "ekspansi termal + dibantu" sing unik, dilengkapi mekanisme operasi spring tipe CTB-1, selaras karo standar nasional lan internasional, lan nduweni kinerja pemadam busur sing apik, safety dhuwur, lan karakteristik operasi sing stabil. Minangka dipercaya Supplier, Usune setya nyedhiyakake switchgear voltase dhuwur kanthi kualitas dhuwur lan tahan lama. Sirkuit LW36-110 SF6 breaker wis digunakake digunakake ing proyèk tombol kayata kothak daya lan taman industri, nyediakake sumber daya dipercaya kanggo pembangunan infrastruktur.
Nggunakake prinsip pemadaman busur "ekspansi termal + dibantu blowing" sing unik, fitur busur cendhak wektu extinguishing, urip listrik dawa, lan gangguan operasi kurang, èfèktif nambah stabilitas sumber daya.
Nggunakake gas SF6 minangka insulasi lan medium pemadam busar, nduweni insulasi sing apik lan pemadam busar. kinerja, mbusak risiko pangobongan lan bledosan, dadi cocok kanggo wilayah padhet pedunung.
Dilengkapi mekanisme operasi spring tipe CTB-1, nduweni struktur sing prasaja lan kompak, aman lan dipercaya operasi, lan kemampuan anti-gangguan sing kuwat.
Selaras karo GB1984-2003 "AC High Voltage Circuit Breakers" lan IEC62271-100, 2001 "High Voltage Switchgear lan Controlgear - Bagean 100: Pemutus Sirkuit Tegangan Tinggi," nyukupi syarat teknis tenaga global proyek.
High Voltage Sf6 Circuit Breaker dirancang kanggo nggunakake ruangan, nawakake daya adaptasi lingkungan kuwat lan cocog kanggo macem-macem kahanan operasi sing atos:
1. Suhu sekitar: -30 ℃ ~ + 40 ℃
2. Dhuwur: ≤3000m
3. Kelembapan Relatif: Rata-rata saben dina ≤95%, Rata-rata saben wulan ≤90% (ing 25 ℃)
4. Tekanan Angin ≤700Pa; Ketebalan Icing ≤10mm
5. Intensitas Seismik: Akselerasi Horizontal ≤0.3g, Akselerasi Vertikal ≤0.15g
6. Ora ana lingkungan sing gampang kobong, mbledhos, korosif kimia, utawa kedher banget

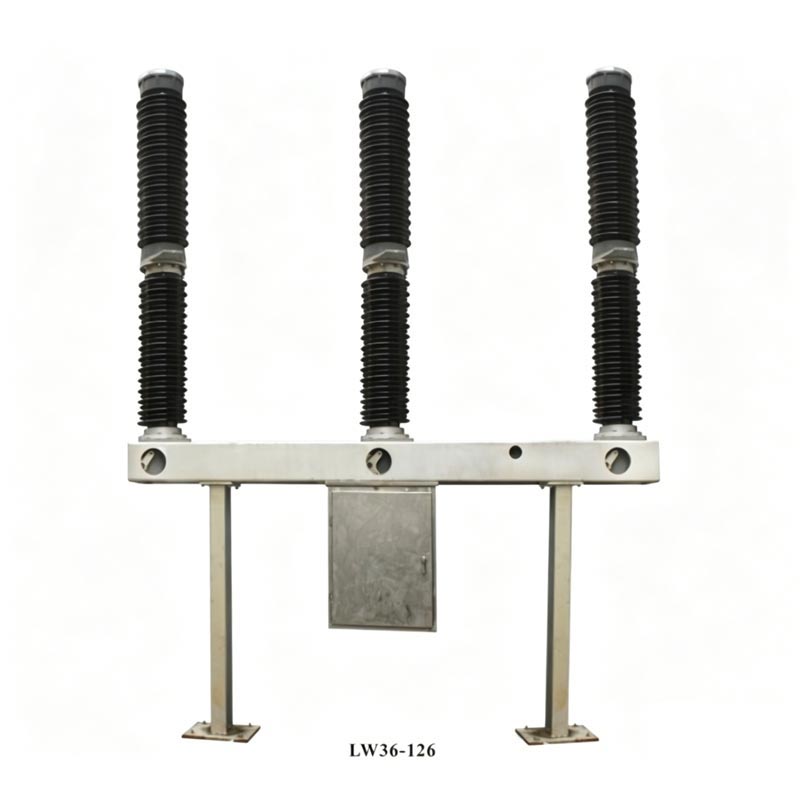

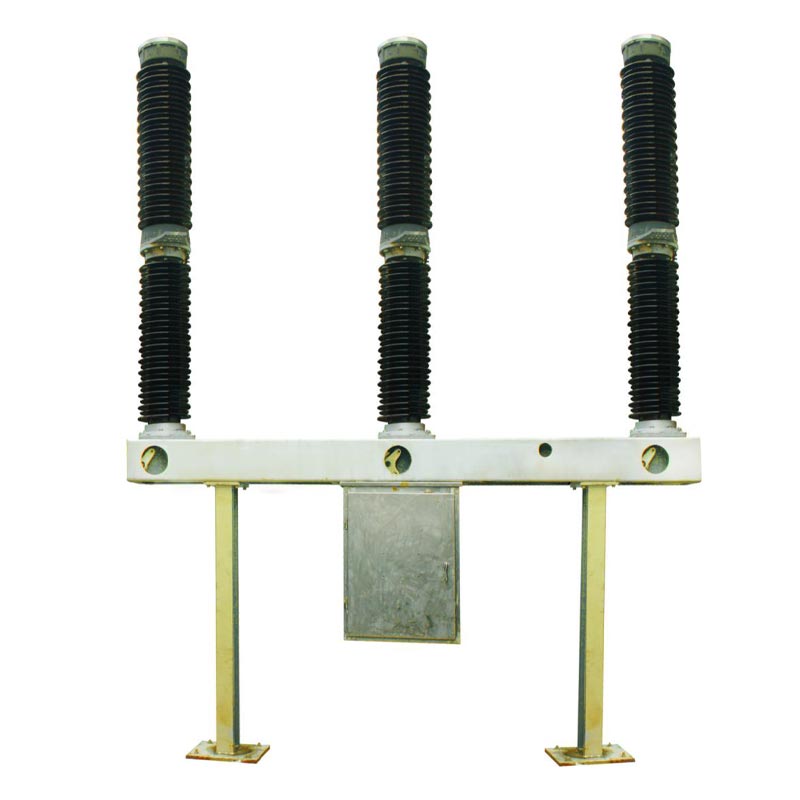

The High Voltage Sf6 Circuit Breaker nganggo struktur pemadam busur pemadam mandiri sing terintegrasi. Saben fase yaiku single-pillar single-break (POLE). Saben pemutus sirkuit dumadi saka telung fase, dipasang ing pigura sing padha, lan dilakokno dening mekanisme spring, karo telung fase mechanically disambung. Ndhuwur produk nduweni fitur bushing porselen kamar arc-extinguishing, bagean tengah ngemot bushing porselen support lan pigura, lan kothak mekanisme dilereni soko tugas ngisor tengah pigura, omah mekanisme spring-dilakokno lan electrical komponen kontrol. Pengontrol Kapadhetan gas SF6 dipasang ing ngarep pigura, sing didhukung ing loro-lorone ends dening ndhukung.
- Arc Extinguishing Unit: Makaryakke struktur arc-extinguishing poto-energizing. Nalika lelungan mbobol sirkuit, ing
expansion termal-tekanan dhuwur ing silinder extinguishes busur, njupuk cepet lan efektif
pemadaman.
- Piranti Insulasi Dhukungan: Ndhukung insulator ruangan pemadam busur lan menehi insulasi menyang lemah kanggo
komponen energized; rod insulating nyambungake lengen operasi lan rod mandeg, njupuk safety jampel.
- Adsorben: Dipasang ing tutup mburi ndhuwur ruang pemadam busur, supaya gas SF6 tetep garing lan nyerep.
gas dekomposisi sing diprodhuksi dening dekomposisi busur. Perlu diganti sajrone pangopènan.
- Struktur Nyegah Kebocoran: Nggunakake kombinasi sealing statis (O-ring + sealant) lan sealing dinamis
(segel kompresi spring), nggayuh tingkat bocor gas SF6 taunan ≤0.5%. - mekanisme spring-dilakokno: Mbisakake
operasi mbukak, nutup, lan nutup maneh kanthi kacepetan tumindak cepet (wektu nutup ≤145ms, wektu mbukak ≤60ms), stabil
kinerja, lan ndhukung panyimpenan energi manual lan listrik.
- Posisi nutup: Arus sistem mili liwat terminal, batang dhukungan kontak stasioner, kontak utama stasioner,
obah kontak utama, silinder, kontak penengah, lan flange penengah, mbentuk sirkuit liwat
terminal.
- Operasi mbukak: Ing tumindak mekanisme operasi, lengen operasi narik rod insulating, piston
rod, silinder, kontak busur obah, lan muncung mudhun; busur kui nalika kontak obah lan stasioner
kapisah. Sawise sistem kontak obah pindhah menyang posisi tartamtu, muncung mbukak, compressing SF6 gas kanggo
jotosan busur, mateni busur nalika arus ngliwati nol.
- Operasi nutup: Mekanisme operasi drive kontak obah munggah menyang posisi nutup, nalika SF6
gas lumebu ing silinder, nyiapake kanggo bukaan sabanjuré.
Pemutus sirkuit Usune LW36-110 SF6 nduweni kinerja teknis sing apik banget, kanthi paramèter kunci sing cocog karo dhuwur. standar sistem daya 110kV, njamin operasi stabil lan efisien.
| Item | Unit | Parameter teknis |
| Tegangan Rated | kV | 110 |
| Rated Saiki | A | 3150 |
| Dirating Short-Circuit Breaking Saiki | kA | 40 |
| Rated Short-Circuit Making Current (Puncak) | kA | 100 |
| Tekanan Rated SF6 (20 ℃) | MPa | 0.5 |
| Urip Mekanik | kaping | 6000 |
| Resistance Circuit utama saben Pole | μΩ | ≤80 |

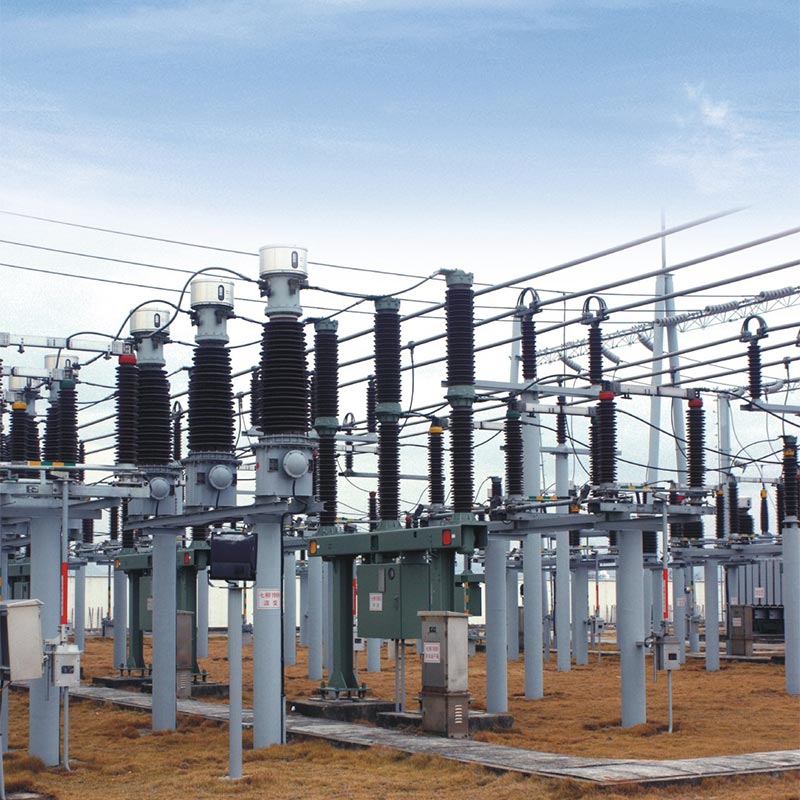

Studi Kasus: Proyek Nganyarke Grid Daya 110kV ing China Lor
Latar mburi Proyek: Jaringan listrik 110kV ing China Lor kudu nganyarke switchgear sing wis tuwa kanggo nambah daya stabilitas pasokan lan keamanan, ngadhepi lingkungan sing atos kayata suhu mangsa sing sithik (-25 ℃) lan angin gedhe tekanan.
Aplikasi Produk: Proyek milih 20 pemutus sirkuit Usune LW36-110 SF6. Kemampuan adaptasi suhu sing sithik (-30 ℃ ~ + 40 ℃) lan kinerja arc-extinguishing banget èfèktif ditanggulangi masalah operasi ora stabil saka peralatan tuwa ing suhu kurang.
Asil Aplikasi: Wiwit diluncurake ing 2022, peralatan kasebut wis mlaku kanthi stabil sajrone patang taun tanpa gagal arc-extinguishing, bocor gas, utawa fault liyane. Tingkat linuwih sumber daya taunan wis tambah dening 0,8%, kanthi efektif njamin pasokan listrik normal kanggo warga lan perusahaan industri ing wilayah kasebut.
A1: Prodhuk duwe umur mekanik 6000 siklus, lan umur operasi terus nganti 12 taun ing normal. pangopènan. Pangopènan rutin kalebu inspeksi visual saben minggu (integritas insulator, tekanan gas SF6, lsp.) lan pangopènan taunan saben 3 taun (reresik insulator, pangukuran resistance sirkuit utama, etc.). A jurusan mrikso dibutuhake nalika kondisi pangopènan ketemu (contone, 12 taun operasi terus-terusan, 2000 rating saiki gangguan lsp). Produsen Usune nyedhiyakake pandhuan pangopènan profesional lan pasokan suku cadang kanggo mesthekake operasi stabil jangka panjang saka peralatan.
A2: Produk iki nganggo struktur anti bocor kaping pindho (segel statis + segel dinamis), kanthi tingkat bocor taunan ≤0,5%, adoh saka standar nasional. Yen bocor dideteksi, titik bocor bisa ditemokake nggunakake bocor gas SF6 detektor. Sawise daya dipateni, sealant utawa O-ring bisa diganti. Gas SF6 ora beracun lan ora gampang kobong, nanging bocor gedhe banget bisa mengaruhi jampel lan kinerja arc-extinguishing peralatan. Produk kasebut dilengkapi karo controller Kapadhetan gas SF6; iku weker nalika meksa ngisor Nilai weker (0.45±0.03MPa) lan ngunci operasi nalika meksa ngisor meksa lockout (0.40±0.03MPa), saéngga ngindhari risiko safety.
Zhejiang Usune Electric Co., Ltd. minangka produsen profesional lan supplier peralatan listrik voltase dhuwur ing China, spesialisasi ing riset, pangembangan, produksi, lan dodolan pemutus sirkuit voltase dhuwur, switchgear, lan produk liyane. Pabrik perusahaan nduweni peralatan produksi canggih lan kualitas sing ketat sistem kontrol, mesthekake yen saben produk ketemu standar nasional lan internasional. Usune netepi filosofi "Kualitas First, Customer Supreme," nyediakake pelanggan karo produk kualitas dhuwur, profesional dhukungan teknis, lan layanan sawise-sales lengkap. Wis entuk pangenalan nyebar saka domestik lan pelanggan internasional lan setya dadi merek terkemuka ing peralatan listrik voltase dhuwur industri, nyumbang kanggo pangembangan industri daya global.
