Saklar Pemutus Sirkuit Tegangan Tinggi Usune LW36-110 kanggo Gardu Induk minangka peralatan tenaga inti sing dikembangake kanthi mandiri lan diprodhuksi dening Zhejiang Usune Electric Co., Ltd., produsen terkemuka ing switchgear voltase dhuwur China industri. Switchgear voltase dhuwur ruangan AC 50Hz telung fase iki utamane digunakake kanggo ngontrol lan nglindhungi 110kV transmisi daya lan sistem transformasi, lan uga bisa digunakake minangka mbobol sirkuit kontak lan ing aplikasi sing mbutuhake rakitan switchgear. Produk diprodhuksi ing pabrik profesional Usune, nggabungake R&D, produksi, lan tes, mesthekake yen saben produk tundhuk karo standar kualitas sing ketat sadurunge ninggalake pabrik.
Kanggo njamin keandalan lan kompatibilitas produk, Usune LW36-110 High Voltage Circuit Breaker Switch kanggo Gardu induk kanthi lengkap tundhuk karo standar GB1984-2003 "AC High Voltage Circuit Breakers" lan nyukupi syarat International Electrotechnical Commission (IEC) standar IEC62271-100:2001 "High Voltage Switchgear and Controlgear - Bagean 100: Pemutus Sirkuit Tegangan Tinggi". Minangka supplier profesional, Usune wis ngliwati sistem kualitas sing ketat sertifikat, lan pabrik dilengkapi produksi majeng lan peralatan testing kanggo mesthekake yen kinerja saben produk ketemu utawa ngluwihi standar industri.
Nggunakake prinsip pemadaman busur "ekspansi termal + tambahan" sing unik, iki pancen apik banget. kinerja, wektu busur cendhak, urip listrik dawa, lan gangguan operasi kurang, èfèktif njamin safety saka daya operasi kothak.
Nggunakake gas SF6 kanthi insulasi sing apik lan sifat pemadam busur minangka insulasi lan pemadam busur. medium, ora nyebabake risiko pembakaran utawa bledosan, saengga cocok kanggo wilayah sing padhet lan macem-macem lingkungan gardu kompleks.
Dilengkapi mekanisme operasi spring tipe CTB-1, nampilake struktur sing prasaja lan kompak, operasi sing stabil, safety dhuwur lan linuwih, lan suda pangopènan lan frekuensi Gagal.
Bisa operate kanthi stabil ing lingkungan sing atos, kanthi tundhuk karo macem-macem indikator lingkungan, njamin operasi stabil jangka panjang ing macem-macem wilayah.
1. Rated Tegangan: 110kV; Dirating Frekuensi: 50Hz; Dirating Saiki: 3150A
2. Rated Short-Circuit Breaking Current: 40kA; Rated Short-Circuit Nggawe Saiki (Puncak): 100kA
3. Rated Tekanan Gas SF6 (20 ℃): 0.5MPa; Tingkat Kebocoran Taunan: ≤0.5%
4. Urip Mekanik: 6000 siklus; Mbukak Wektu: ≤60ms; Wektu nutup: ≤145ms
5. Kisaran Suhu sekitar: -30 ℃ ～ + 40 ℃; Dhuwur: ≤3000m

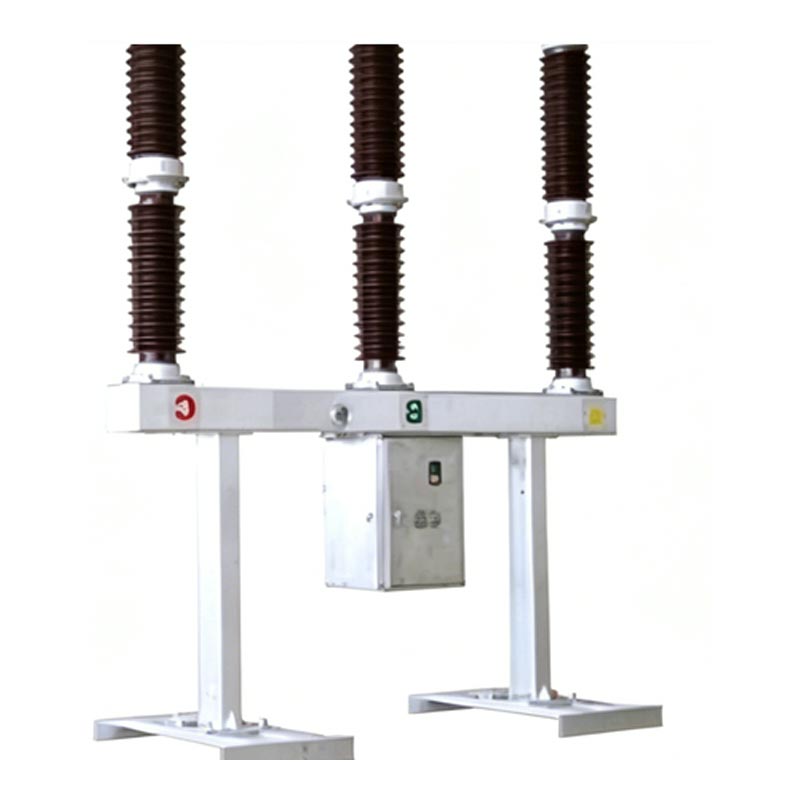

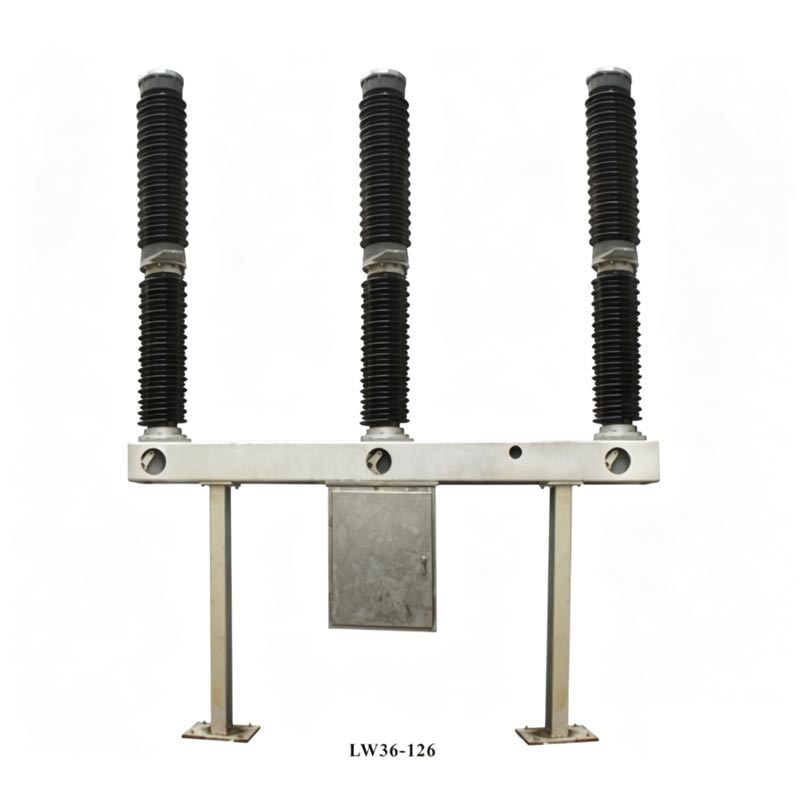

Saklar Pemutus Sirkuit Tegangan Tinggi Kanggo Gardu Induk nggunakake ruang pemadam busur mandiri sing terintegrasi struktur, kanthi saben fase minangka single-pillar single-break (POLE). Saben pemutus sirkuit dumadi saka telung fase, dipasang ing pigura padha, dilakokno dening mekanisme spring, karo telung fase mechanically disambung. Pucuk ndhuwur produk nduweni bushing porselen kamar pemadam busur, bagean tengah ngemot porselen dhukungan bushing lan pigura, lan kothak mekanisme dumunung ing tengah lan dilereni soko tugas ngisor pigura. Iku omah-omahé ing mekanisme operasi spring internal lan komponen kontrol electrical. Mekanisme output rod narik nyambungake menyang rod penghubung lan lengen puteran. Controller Kapadhetan gas SF6 dipasang ing ngarep pigura, kang didhukung ing loro ends dening ndhukung.
Sistem saiki mili liwat terminal, stasioner kontak support rod, stasioner kontak utama, obah utama kontak, silinder, kontak intermediate, lan flange penengah, banjur mbentuk sirkuit karo sistem liwat terminal.
Ing tumindak aktuator, lengen operasi narik rod tarik insulating, rod piston, silinder, busur obah. kontak, lan nozzle mudhun bebarengan. Busur digawe nalika kontak obah lan stasioner misah. kapan sistem kontak obah pindhah mudhun menyang posisi tartamtu, muncung mbukak, lan kompres SF6 gas ing silinder diunekake menyang area busur liwat nozzle. Busur dipateni nalika arus ngliwati nol.
Ing tumindak aktuator, lengen operasi narik kontak obah sing disambungake menyang rod terisolasi munggah menyang posisi nutup. Ing wektu sing padha, gas SF6 mlebu ing silinder, nyiapake operasi bukaan sabanjure.
Terdiri dari meter kepadatan SF6 (pengukur tekanan lan pengontrol kepadatan terintegrasi), katup pasokan gas, telung fase katup, lan pipa gas SF6. Fitur kompensasi suhu, weker lan proteksi tekanan interlocking njamin tekanan gas SF6 stabil.
Dumunung ing omah mekanisme, kalebu komponen utama kayata saklar operasi, saklar otomatis, trip switch, relay, terminal, tutup kumparan, motor, lan pemanas. Iki ngidini kontrol switch, anti-pumping, panyimpenan energi spring, pangayoman tekanan gas SF6, dadi panas, lan fungsi cahya.

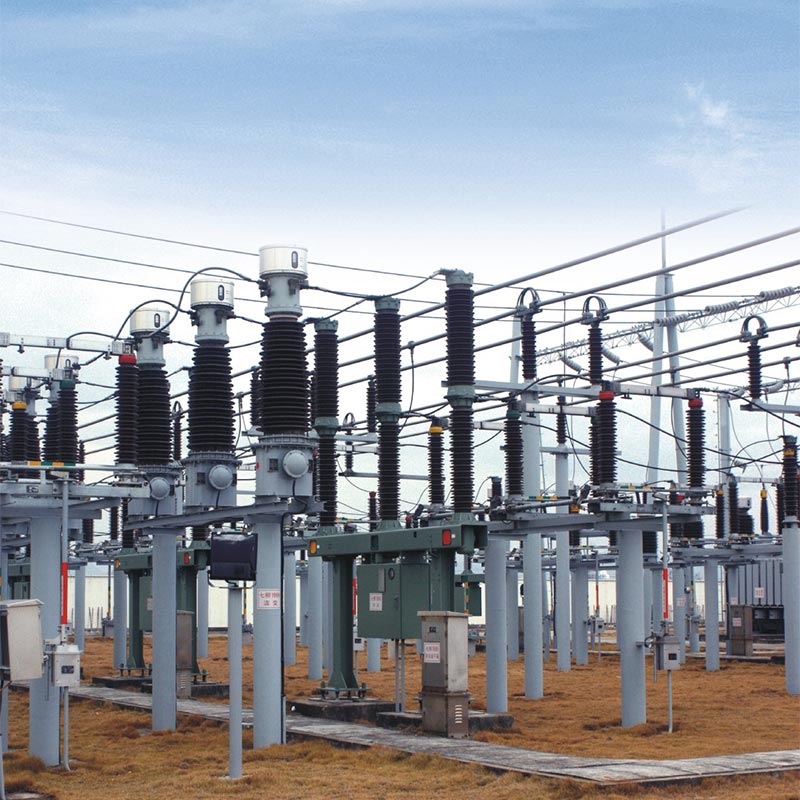

Kanggo verifikasi linuwih lan praktis saka Usune LW36-110 High Voltage Circuit Breaker Switch Kanggo Gardu, produk iki wis kasil Applied kanggo proyek gardu 110kV ing taman industri tombol ing China Wétan. Minangka Supplier sing dipercaya, Usune nyedhiyakake 12 pemutus sirkuit LW36-110 kanggo proyek iki, sing wis beroperasi kanthi stabil luwih saka telung taun.
Gardu iki nyedhiyakake daya kanggo luwih saka 50 perusahaan gedhe lan menengah ing taman industri, mbutuhake stabilitas lan safety sing dhuwur banget. Ing tataran awal saka project, klien komprehensif mbandhingake sawetara manufaktur China, pungkasane milih pemutus sirkuit Usune LW36-110 amarga luwih unggul. kinerja teknis, kontrol kualitas sing ketat, lan layanan sawise-sales lengkap. Sajrone operasi, ing produk kasil tahan kahanan cuaca ekstrim kalebu suhu dhuwur, udan deres, lan kurang suhu tanpa malfunctions direkam. Tingkat bocor gas SF6 adoh saka syarat standar (≤0.5%), operasi mekanik lancar, lan wektu mbukak lan nutup stabil, kanthi efektif njamin aman lan operasi stabil saka kothak daya taman kang. Iki entuk pujian dhuwur saka klien, lan Usune dadi supplier peralatan daya ditetepake kanggo proyèk expansion sakteruse taman kang.
A1: Prodhuk nduweni umur mekanik 6000 siklus, lan ing panggunaan normal lan pangopènan biasa, terus-terusan urip operasi bisa tekan 12 taun. Titik pangopènan utama kalebu: inspeksi rutin mingguan (mriksa insulator integritas, tekanan gas SF6, lan status operasi); overhaul taunan saben 3 taun (insulator reresik, mriksa pengikat, ngukur resistensi sirkuit utama, lan kandungan kelembapan gas SF6); overhaul utama dibutuhake ing kondisi ing ngisor iki: 12 taun operasi terus-terusan, 2000 dirating gangguan saiki, 20 full-kapasitas (40kA) interupsi, utawa 6000 operasi mekanik. Usune menehi panuntun dhumateng pangopènan profesional lan suku cadang pasokan kanggo njamin operasi stabil jangka panjang produk.
A2: Ya, produk iki nduweni daya adaptasi lingkungan sing kuwat lan bisa digunakake ing papan sing dhuwur lan adhem banget wilayah. Kisaran suhu sekitar -30 ℃ nganti + 40 ℃, kanthi dhuwur sing bisa adaptasi maksimal ≤3000m. Bisa tahan tekanan angin 700Pa lan icing 10mm, lan kekuatan seismik memenuhi syarat horisontal akselerasi ≤0.3g lan akselerasi vertikal ≤0.15g. Iku uga cocok kanggo wilayah karo saben dina rata-rata relatif asor ≤95% lan rata-rata saben wulan asor relatif ≤90% (25 ℃), lan bisa digunakake ing lingkungan free saka kobong, mbledhos, kimia korosif, lan kahanan geter abot, kanthi patemon syarat lingkungan saka paling proyèk gardu ing China lan malah global.
Zhejiang Usune Electric Co., Ltd. minangka produsen profesional lan pemasok switchgear listrik voltase dhuwur ing China, fokus ing riset, pangembangan, produksi, dodolan, lan layanan sawise-sales sirkuit voltase dhuwur breaker, switch, lan peralatan daya liyane. Pabrik perusahaan dumunung ing Provinsi Zhejiang, China, panutup area liwat 10.000 meter persegi, dilengkapi karo baris produksi majeng, peralatan testing, lan a tim R&D profesional.
Usune netepi filosofi "Quality First, Customer Supreme," kanthi ketat ngetrapake sistem kontrol kualitas sajrone proses produksi. Kabeh produk ngalami tes sing ketat sadurunge ninggalake pabrik. Minangka dipercaya supplier, Usune wis kasedhiya peralatan daya kualitas dhuwur kanggo atusan proyèk gardu loro domestik lan internasional, menang pangenalan customer nyebar kanggo kualitas produk dipercaya lan lengkap layanan sawise-sales.
