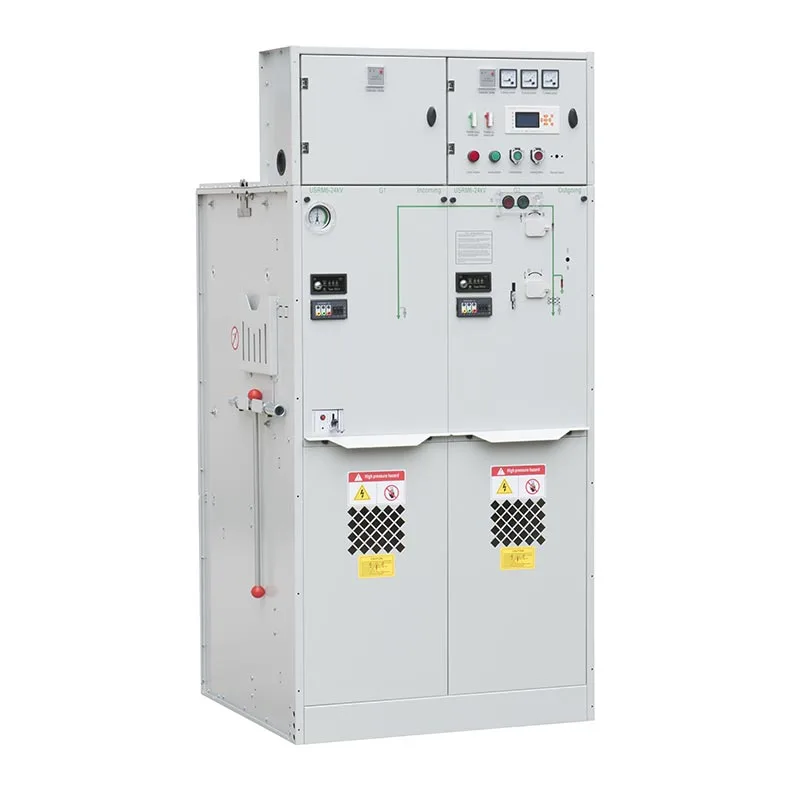

Kanthi sirkuit utami terisolasi lan tertutup, tangki gas stainless steel IP67, sistem busbar sing bisa ditambahi lan mekanisme operasi sing dipercaya, Usune 630A Gas Insulated Switchgear cocok kanggo pabrik industri, trafo gardu, jaringan utama ring, fasilitas komersial lan proyek infrastruktur ngendi instalasi kompak, safety lan linuwih long-term penting.

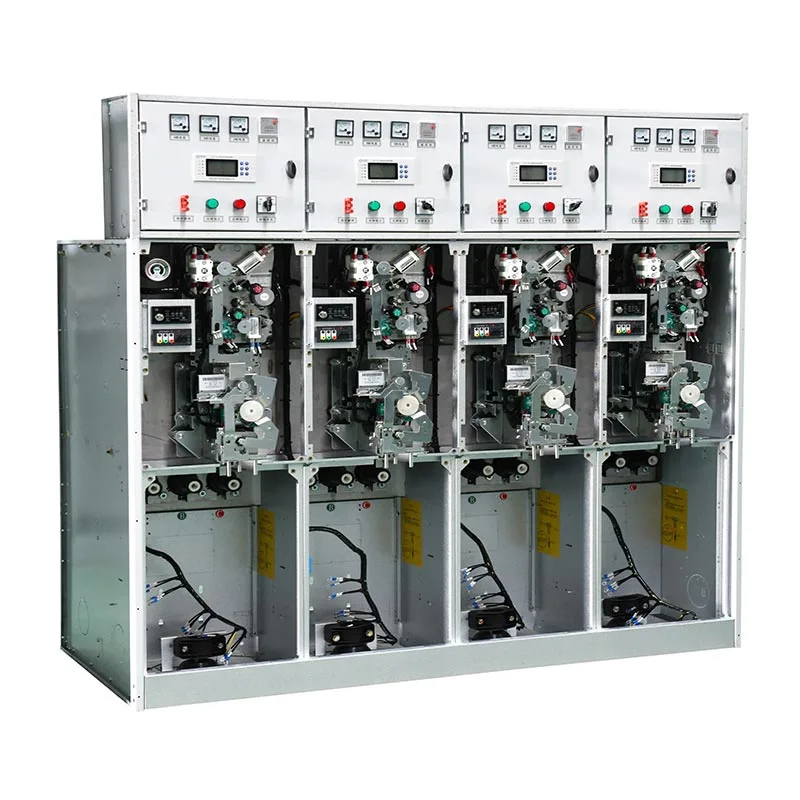

Proyek distribusi daya sing beda mbutuhake fungsi switching, proteksi lan pangukuran sing beda. USRM6 seri ngidini C, F, V, M lan modul PT digabungake miturut desain jaringan nyata. Nganti enem standar unit fungsi bisa Integrasi menyang siji tank gas jampel SF6, nalika Unit expandable bisa disambungake liwat konektor busbar kanthi terisolasi lan terlampir.
Konfigurasi 630A dirancang kanggo sistem distribusi voltase medium sing mbutuhake arus sing luwih dhuwur kapabilitas. Bisa diatur kanggo feeder mlebu lan metu, sambungan trafo, jaringan ring lan liyane aransemen distribusi miturut sistem electrical customer.
Busbar utama lan komponen ngoper utama dilebokake ing tangki gas las stainless steel kanthi IP67 pangayoman. Struktur iki mbantu ngisolasi komponen listrik internal saka bledug, mlebu banyu, kondensasi lan pengaruh lingkungan njaba liyane, nggawe switchgear cocok kanggo lingkungan instalasi nuntut.
Sirkuit utami katutup ing jero tangki gas lan disambungake menyang sirkuit njaba liwat bushing terisolasi lan konektor sing bisa dipisahake kanthi terisolasi, nyuda cahya langsung menyang komponen energi. Sistem uga nggabungake piranti relief tekanan, saluran discharge tekanan lan sistem interlocking mekanik kanggo mbantu nyuda risiko operasional lan nyegah operasi switching sing salah.
Usune mandhiri ngembangake lan ngrancang mekanisme operasi musim semi kanggo seri USRM6. Mekanisme kasebut yaiku kontrol liwat desain, manufaktur lan proses commissioning run-in kanggo nambah konsistensi mechanical, stabilitas operasi lan linuwih long-term.
Unit C dirancang kanggo ngoper beban lan kontrol distribusi. Iku cocok kanggo feeder mlebu lan metu aplikasi lan sistem jaringan ring ngendi ngoper mbukak dipercaya dibutuhake.
Unit F nggabungke switch beban break karo sekring kanggo nyedhiyani ngoper lan fungsi pangayoman. Iku utamané cocok kanggo aplikasi feeder trafo mbutuhake peralatan pangayoman kompak.
Unit V nggunakake pemutus sirkuit kanggo aplikasi sing mbutuhake fungsi ngalih lan perlindungan lengkap. Iku cocok kanggo feeders lan titik distribusi ngendi gangguan sirkuit lan koordinasi pangayoman penting.
Unit M nyedhiyakake konfigurasi khusus kanggo pangukuran listrik lan syarat pangukuran. Bisa dadi Integrasi karo modul fungsi liyane kanggo nggawe sistem distribusi voltase medium lengkap.
Unit PT dirancang kanggo pangukuran voltase busbar lan syarat pemantauan sing gegandhengan. Bisa digabungake karo modul liyane miturut desain sistem electrical.
| Ora. | barang | Unit | Unit ngalih beban break | unit kombinasi | Unit pemutus sirkuit |
| 1 | voltase dirating | kV | 12/24 | 12/24 | 12/24 |
| 2 | frekuensi dirating | Hz | 50 | 50 | 50 |
| 3 | Rated saiki | A | 630 | 125 (gumantung saka arus sekring) | 630 |
| 4 | Tingkat insulasi sing dirating‑1min Frekuensi tahan voltase‑Inter phase, lemah | kV | 42/65 | 42/65 | 42/65 |
| Tingkat insulasi sing dirating-1min Frekuensi tahan jarak isolasi voltase | kV | 48/79 | 48/79 | 48/79 | |
| Tingkat insulasi sing dirating-1min Frekuensi tahan tegangan-Kontrol lan sirkuit tambahan | kV | 2/2 | 2/2 | 2/2 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan voltase‑Inter phase, lemah | kV | 75/125 | 75/125 | 75/125 | |
| Tingkat insulasi sing dirating-Impuls cahya tahan jarak isolasi voltase | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Rated short circuit tahan saiki | kA/s | 25/4 | —— | 25/4 |
| 6 | Rated puncak tahan saiki | kA | 63 | —— | 63 |
| 7 | Rated short circuit nggawe saiki | kA | 63 | Diwatesi dening sekring HV | 63 |
| 8 | Rated short circuit breaking saiki | kA | —— | Diwatesi dening sekring HV | 25/25 |
| 9 | Dirating saiki transmisi | A | —— | 1700/1400 | —— |
| 10 | Rated beban aktif breaking saiki | A | 630 | —— | —— |
| 11 | Arus pemutus loop tertutup sing dirating | A | 630 | —— | 630 |
| 12 | Saklar pemutus beban umur mekanik/CB | kaping | 10000 | 10000 | 20000 |
| Mechanical life-Isolasi/ground switch | kaping | 5000 | 5000 | 5000 | |
| 13 | Resistance sirkuit | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated tekanan pengisian (20 ℃ tekanan gauge) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tingkat bocor relatif taunan gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Proteksi IP gelar-Kabinet | IP4X | IP4X | IP4X | |
| IP proteksi derajat-tangki gas | IP67 | IP67 | IP67 |
Kauntungan utama saka seri USRM6 yaiku kemampuan kanggo adaptasi karo struktur jaringan distribusi sing beda. Pelanggan bisa nggunakake unit C kanggo ngoper beban, unit F kanggo proteksi trafo, unit V ing ngendi proteksi pemutus sirkuit dibutuhake, lan unit M utawa PT nalika pangukuran lan pangukuran voltase dibutuhake.
Kanggo aplikasi jaringan utama ring, modul beda bisa digabungake kanggo mbentuk kabinèt utama ring. Nalika expansion mangsa dibutuhake, kanthi terisolasi lan konektor busbar terlampir ngidini Unit tambahan disambungake tanpa ngganti basic switchgear platform.
Tangki gas stainless steel nyedhiyakake perlindungan IP67, mbantu nyegah bledug lan banyu mlebu ing primer kompartemen peralatan. Struktur terlampir uga menehi perlindungan wektu cendhak marang banjir lan kondensasi.
Desain iki terkenal kanggo tetanduran industri, substations lemah lan lokasi liyane ngendi asor, bledug utawa kontaminasi lingkungan bisa mengaruhi peralatan listrik konvensional.
| Pertimbangan Kunci | Usune 630A Gas Insulated Switchgear | Konvensional Air-Insulated Switchgear |
| Sirkuit Primer | Kanthi lengkap ing tangki bensin | Luwih kena pengaruh lingkungan sekitar |
| pangayoman | Tangki gas IP67 | Luwih gumantung ing kahanan instalasi |
| Konfigurasi | C/F/V/M/PT kombinasi modular | Biasane konfigurasi kabinet tetep |
| Ekspansi | Sambungan busbar terisolasi sing bisa ditambahi | Bisa uga mbutuhake papan instalasi tambahan |
| Instalasi | Struktur kompak | Umume mbutuhake reresik luwih |
| adaptasi lingkungan | Suda pengaruh saka bledug lan kelembapan | Luwih gumantung ing kahanan lingkungan |
| Safety | Sirkuit primer tertutup lan interlock mekanik | Proteksi gumantung ing struktur peralatan |
Kanggo pabrik karo sawetara feeder lan sambungan trafo, pelanggan bisa gabungke C, F lan V Unit miturut different circuit functions. Struktur modular nyederhanakake konfigurasi sistem nalika utama sing ditutup sirkuit ndhukung operasi dipercaya ing lingkungan industri.
Yen papan instalasi diwatesi, struktur terisolasi gas kompak ngidini ngalih, proteksi lan pangukuran fungsi kanggo digabungake menyang tapak cilik. Unit M lan PT bisa ditambahake nalika proyek mbutuhake darmabakti fungsi pangukuran.
Kanggo aplikasi jaringan ring, sawetara modul fungsi bisa digabungake kanggo mbentuk kabinèt utama ring. Ing sistem busbar expandable menehi keluwesan tambahan nalika jaringan distribusi mbutuhake expansion mangsa.
Pelanggan manufaktur milih Usune 630A Gas Insulated Switchgear kanggo upgrade distribusi voltase medium. Ing customer fokus ing instalasi kompak, operasi dipercaya lan expansion mangsa. Sawise aplikasi, customer ngapresiasi konfigurasi C/F/V/M/PT modular, sing nyederhanakake integrasi sistem lan nambah ruang pemanfaatan.
Kanggo proyek distribusi utama ring, pelanggan mbutuhake fungsi ngalih lan perlindungan sing fleksibel. USRM6 seri ketemu requirement liwat kombinasi modul expandable lan sambungan busbar terisolasi. Pelanggan ngakoni operasi sing stabil, desain kompak lan kemampuan ekspansi sistem sing trep.
Pelanggan sing operasi ing lingkungan asor dhuwur milih Usune Gas Insulated Switchgear amarga IP67 desain tank gas tertutup. Pelanggan ngormati proteksi sing luwih apik marang kelembapan, kondensasi lan njaba kontaminasi, mbantu nyuda syarat pangopènan.
Zhejiang Usune Electric Co.,Ltd. wis netepake sistem manajemen miturut ISO 9001 Quality Management System, ISO Sistem Manajemen Lingkungan 14001 lan Sistem Manajemen Kesehatan lan Keselamatan Kerja ISO 45001.
Kanggo nyukupi syarat pasar internasional sing beda-beda, produk switchgear tegangan medium Usune wis ngalami relevansi Tes jinis standar IEC lan GB, kanthi produk sing ditrapake entuk sertifikasi CE. Sertifikasi lan kualitas kasebut sistem manajemen ndhukung kualitas Manufaktur konsisten lan nyedhiyani dokumentasi kanggo pelanggan sak technical evaluasi lan pengadaan proyek.
Zhejiang Usune Electric Co.,Ltd. nggabungake desain switchgear modular, insulasi gas IP67 lengkap, fleksibel konfigurasi fungsional lan manajemen kualitas kanggo nyedhiyani solusi distribusi voltase medium dipercaya.
Kanggo pelanggan sing tuku 630A Panel Listrik Gas Insulated Switchgear, Usune bisa nyedhiyakake konfigurasi sing cocog miturut fungsi ngoper, syarat pangayoman, kabutuhan metering, noto busbar lan instalasi kahanan. Iki ngidini para pelanggan mbangun sistem switchgear sing kompak lan fleksibel ing saubengé kekuwatan sing nyata syarat distribusi.
630A nuduhake konfigurasi saiki sing dirating saka switchgear. The actual operating current, voltage level and konfigurasi electrical kudu milih miturut sistem distribusi customer lan project syarat.
Sistem mendukung C Load Break Switch Unit, F Load Break Switch + Fuse Combination Unit, V Circuit Breaker Unit, M Metering Unit and PT Busbar PT Unit. Modul kasebut bisa digabung miturut distribusi daya sing dibutuhake fungsi.
Nganti enem unit modul standar bisa dibentuk ing siji tank gas isolasi SF6. Konfigurasi sing bisa ditambahi uga kasedhiya liwat konektor busbar kanthi terisolasi lan tertutup.
Tangki gas duwe gelar proteksi IP67, mbantu nglindhungi sirkuit utama saka bledug, mlebu banyu, kondensasi lan kahanan banjir wektu cendhak.
