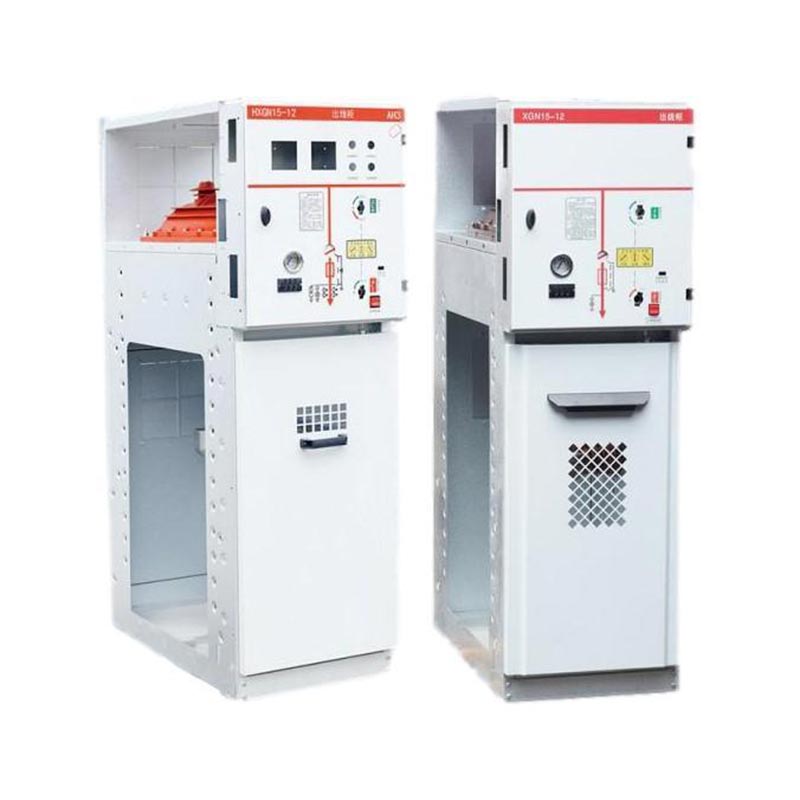

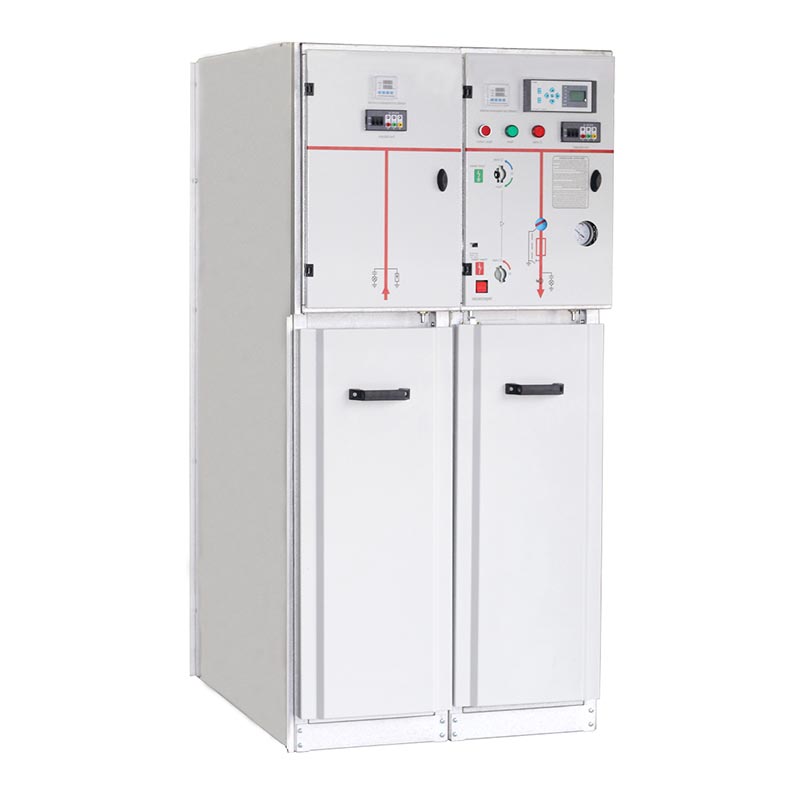

630a Sf6 Ring Unit Utama

Unit Utama Cincin USUNE 630a Sf6 minangka peralatan distribusi daya voltase medium kinerja dhuwur kanthi mandiri dikembangake lan diprodhuksi dening Zhejiang Yousi Electric Co., Ltd. (produsen profesional sing nggabungake R&D, produksi, lan penjualan peralatan listrik). Produk iki nduweni struktur tertutup logam jinis kothak, nggunakake Gas SF6 minangka insulasi lan medium pemadam busur. Dilengkapi sekring switch terisolasi gas SF6, utamane digunakake ing jaringan distribusi sekunder kanthi tegangan maksimal 36kV lan arus sing dirating 630A, bisa adaptasi kanthi sampurna kanggo syarat sumber daya AC 50/60Hz sistem daya.

Minangka pemasok utama ing industri peralatan listrik China, USUNE netepi filosofi produksi sing bermutu. Unit utama ring 630A SF6 iki diprodhuksi ing pabrik standar perusahaan, ing ngendi kontrol kualitas sing ketat dileksanakake ing kabeh proses saka komponen nganti produk rampung, njamin linuwih produk lan konsistensi.

Fitur Produk Inti

1. Desain kompak lan entheng

Unit Utama Ring 630a SF6 nganggo struktur sing kompak lan desain sing entheng, kanthi efektif ngirit papan instalasi lan ngurangi biaya transportasi lan instalasi. Cangkang resin epoksi nyedhiyakake segel sing nyenyet, saengga cocok kanggo skenario sing dibatesi spasi kayata kamar mesin cilik lan gardu prefabrikasi, nambah ing situs fleksibilitas aplikasi.

2. Insulation Banget lan Arc-Suppressing Performance

Casing terlampir diisi gas SF6, nyedhiyakake insulasi sing apik lan kinerja sing nyuda busur. Iku Highly tahan kanggo Kelembapan lan polusi, saéngga kanggo operasi stabil ing lingkungan atos lan operasi cedhak-maintenance-free, Ngartekno nyuda biaya pangopènan sakteruse.

3. Operasi prasaja lan Instalasi Gampang

Unit Utama Ring 630a SF6 nduweni desain sambungan kabel ngarep, kanthi kabeh fungsi kontrol terpusat ing panel ngarep, simplifying proses operasi lan nggampangake operasi lan debugging. Sawijining entheng lan desain kompak ndadekake instalasi luwih efisien, saéngga penyebaran cepet sawise instalasi.

4. Aksesoris akeh banget

Macem-macem aksesoris kayata relay, trafo, lan arresters mundhak bisa dilengkapi kanggo ketemu beda syarat fungsional saka macem-macem skenario distribusi daya, nambah adaptasi produk lan praktis.

Skenario sing ditrapake

Unit Utama Ring USUNE 630a SF6 digunakake akeh ing jaringan ring kabel industri lan sipil lan terminal sumber daya. Iku utamané cocok kanggo gardu sekunder cilik, stasiun ngoper, distribusi daya omah kutha, perusahaan industri lan pertambangan, mall, bandara, subway, pembangkit tenaga angin, rumah sakit, stadion, railways, lan lokasi liyane, nyediakake sumber daya dipercaya kanggo macem-macem skenario.

Kondisi Operasi

Kanggo njamin operasi sing stabil lan aman, unit utama ring iki nduweni syarat lingkungan sing ketat, kaya ing ngisor iki:

- Dhuwur: ≤1000mm
- Suhu sekitar: -35 ℃ ~ 45 ℃
- Kelembapan Relatif: Rata-rata saben dina ora ngluwihi 95%; rata-rata saben wulan ora ngluwihi 90%
- Resistance Seismik: Intensitas seismik ora ngluwihi 8 derajat
- Persyaratan Lingkungan: Lokasi sing bebas saka geter abot, impact, geni, korosi kimia, lan bebaya bledosan.

Parameter teknis

Struktur lan konfigurasi switchgear

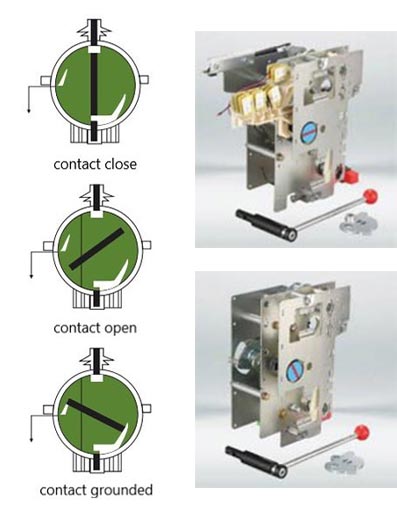

Mekanisme operasi

(1) Mekanisme operasi pegas tunggal fungsi ganda: tipe K

Fungsi ngoper dilakokno independen karo tuas utawa motor.
Fungsi ngalih lemah independen mbukak lan nutup nggunakake tuas operasi, lan energi operasi punika diwenehake dening spring komprèsi, kang dirilis kanggo nutup utawa medhot kontak.

(2) Mekanisme operasi pegas ganda fungsi ganda: Tipe A

Fungsi ngoper dilakokno independen dening tuas utawa motor, lan energi operasi diwenehake dening a spring komprèsi, kang dirilis kanggo nutup kontak. Operasi mbukak lan nutup independen kanthi tombol (0) utawa unit tripping utawa piranti tripping shunt.
Fungsi ngalih lemah makaryakke independen karo tuas operasi lan energi operasi diwenehake dening a spring komprèsi, kang dirilis kanggo nutup utawa medhot kontak.

(3) Komponen opsional

Siji operasi listrik: AC 220V 110V; DC 220V 110V Kab
Ngalih tambahan
One shunt trip coil (Mekanisme Tipe A): AC 220V 110V; DC 220V 110V Kab
Sekring sekering saklar indikator tambahan
Indikator ground fault

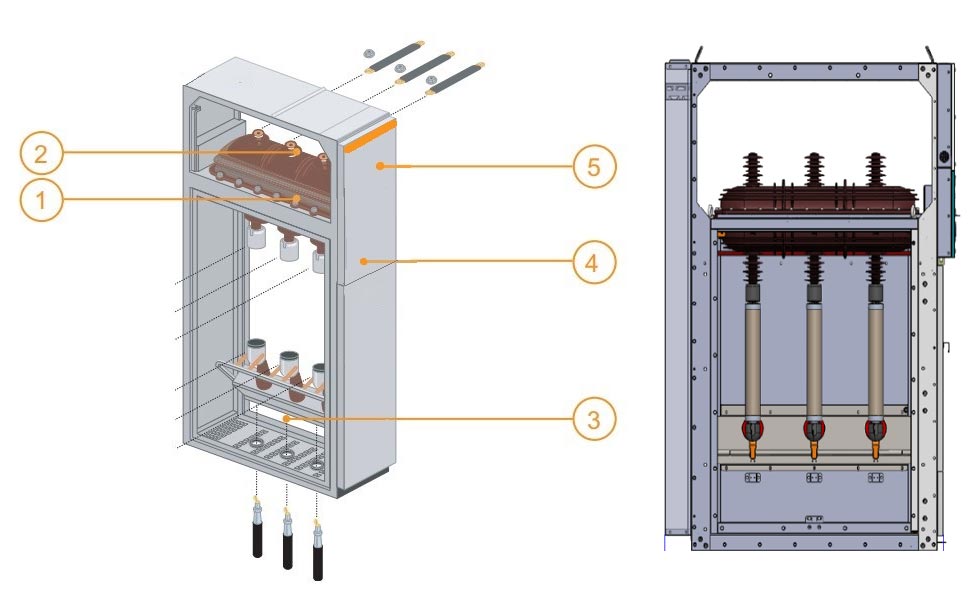

Ngalih lan sekring pangayoman cubicles

1 Switchgear Switch lan earthing switch ing enclosure sing diisi SF6.
2 Busbars kabeh ing bidang horisontal padha, mangkono mbisakake mengko ekstensi switchboard lan sambungan kanggo peralatan ana.
3 Sambungan bisa diakses liwat ngarep, sambungan menyang switch ngisor lan terminal switch earthing utawa nduwèni sekring ngisor. Kompartemen iki uga dilengkapi switch earthing ing hilir saka sekring MV kanggo unit proteksi.
4 Mekanisme operasi ngemot unsur sing digunakake kanggo ngoperasikake switch lan switch earthing lan ngaktifake indikasi sing cocog (break positif).
5 Instalasi voltase rendah saka blok terminal (yen opsi motor dipasang), sekring LV lan piranti relay kompak. Yen papan luwih akeh dibutuhake, dhuwur panel bisa ditambah.

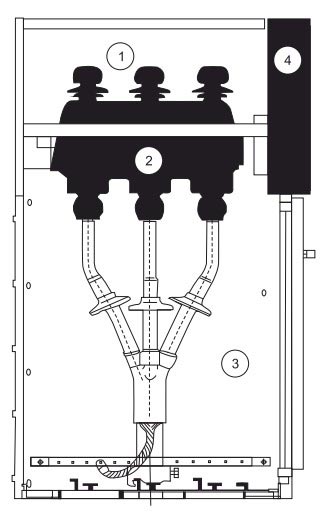

① Ruangan busbar
② Saklar utama
③ Kamar kabel
④ Mekanisme operasi, mekanisme interlocking lan kamar kontrol tekanan rendah

Kabèh kabinèt switchgear bisa dipérang dadi loro Unit ndhuwur lan ngisor, unit ndhuwur kabinèt kalebu kamar bis, mbukak ngalih, kamar mekanisme operasi lan kamar voltase kurang, lan unit ngisor dipisahake saka kabel kamar. Kabeh unit ndhuwur bisa diganti.

◇ Ruangan busbar

Ruangan busbar ditata ing sisih ndhuwur lemari. Ing kamar busbar, busbars utama disambungake bebarengan lan mbukak liwat kabeh baris switchgear.

◇ Saklar pemutus beban

Kamar ngalih dilengkapi saklar beban heksafluorida belerang jinis SFG. Cangkang saka ngalih mbukak digawe saka resin epoksi diwutahake, diisi karo gas sulfur hexafluoride (SF6) minangka medium insulasi, lan cangkang diwenehake karo bolongan pengamatan. Kamar ngalih bisa dilengkapi

karo meter Kapadhetan gas SF6 utawa Kapadhetan gas karo kontak weker miturut syarat customer.

◇ Kamar kabel

Kabinet ngalih mbukak wis kamar kabel wiyar, kang utamané dipigunakaké kanggo sambungan kabel, supaya siji-inti utawa kabel telung inti bisa disambungake nggunakake sirah kabel unshielded paling prasaja, lan papan cekap uga bisa nampung arrester kilat, trafo saiki, ngalih lemah ngisor lan komponen liyane. Miturut desain standar, lawang kabinèt wis jendhela pengamatan lan piranti interlock safety. Papan ngisor kamar kabel karo tutup segel lan ukuran cocok kabel ngawat-ngawati karo krenjang support. Kabel kamar piring ngisor lan pigura lawang bisa dibusak kanggo nggampangake instalasi kabel.

◇ Mekanisme operasi, mekanisme interlocking lan kamar kontrol tekanan rendah

Kamar mekanisme interlocked uga tumindak minangka panel kontrol. Kamar voltase kurang dilengkapi spring-operated mekanisme karo indikator posisi lan piranti interlocking mechanical, lan uga bisa dilengkapi tambahan kontak, gulungan trip, mekanisme trip darurat, tampilan urip capacitive, kunci tombol lan piranti operasi elektrik. Ing wektu sing padha, ruang kamar tekanan rendah uga bisa dilengkapi puteran kontrol, meter lan pelindung relays, lan 750mm kabinèt sudhut wis loro kamar-meksa kurang podho rupo kanggo aksesoris liyane.

Parameter konfigurasi enclosure

LBS mlebu

Trafo nglindhungi

Pangukuran

Cbog w/.meter

Cb metu

Katrangan operasi

1. Operasi saka nangani: Ngadeg ing ngarepe switchgear, terus munggah ndhuwur nangani lan push maju, tangan liyane nyekeli mburi nangani kanggo muter.
2. Priksa manawa lawang kabinèt wis ditutup kanthi bener sadurunge sumber daya utawa kapisah kanggo grounding.
3. Ngalih pengukur tekanan kudu dicenthang sadurunge daya lan mateni.

Daya urip

1. Konfirmasi yen lawang kabinèt ditutup. Lebokake gagang menyang bolongan operasi ndhuwur lan anticlockwise muter 180 ° nganti krungu swara misahake brake.Indikator tengah panel ing posisi; lawang ngisor ditutup lan ngalih grounding mati.
2. Pasang gagang operasi menyang bolongan operasi ngisor lan clockwise muter 180 ° nganti krungu swara nutup; indikator tengah panel ana ing posisi D; ngalih bakal urip, lan banjur operasi sumber daya wis rampung.

Pateni daya

1. Pateni: Lebokake gagang operasi menyang bolongan operasi ngisor lan muter searah jarum jam 180 ° nganti krungu swara swara rem pamisah (tombol nggunakake langsung yen ana tombol); tengah panel ana ing posisi, banjur ngalih bakal mati.
2. Priksa manawa tampilan urip metu kanggo mesthekake kamar kabel netral kanthi listrik; lebokake gagang operasi menyang bolongan operasi ndhuwur lan muter searah jarum jam 180 ° nganti krungu swara nutup; indikator tengah saka panel ana ing posisi lan lawang ngisor ora dikunci; switch grounding ditutup lan banjur operasi gangguan daya wis rampung.

Transportasi lan panyimpenan

Nalika kabinèt ngalih tetep ing piring ngisor, bisa shovel dening forklift. Nalika iku ora tetep ing ngisor piring, kabinèt ngalih kudu hoisted utawa digawa minangka kabèh, nanging kudu diangkut vertikal ing sembarang wektu lan ora kudu dibalik supaya ora ngrusak komponen ing kabinet. Switchgear (sanajan nganggo kemasan njaba) ngirim ora disimpen ing njaba kanggo dangu.

Pangopènan

◇ Kabinet ring bebas pangopènan sajrone telung taun ing kahanan normal.

◇ Mekanisme operasi pegas tunggal lan pegas ganda saka saklar beban bebas pangopènan lan ora mbutuhake lubrication sembarang.

◇ Piranti proteksi relay kudu dipriksa miturut syarat pabrikan sadurunge dilebokake operasi.

◇ Siklus pangopènan saka kabinèt jaringan ring umume sapisan taun, lan ngukur pangopènan tartamtu bakal ditindakake kaya ing ngisor iki:
(1) Kenceng kabeh sambungan listrik (bus utama, switch, kabel, instrumen pangukuran) miturut syarat instruksi instalasi.
(2) Vakum kabeh komponen (switch utama, saklar tambahan, mekanisme trip, motor, lan sapiturute) lan tumindak katon pamriksan.
(3) Nindakake siji nutup / operasi mbukak ing kabeh ngalih, kalebu ngalih lemah.
(4) Uripake sumber daya kontrol tambahan (aja menehi sinyal remot kontrol) kanggo urutan listrik. operasi.

pesen barang

Dokumen lan lampiran ing ngisor iki bakal dipasrahake karo kabinet nalika kabinet switch ninggalake pabrik:

◇ Sertifikat kualifikasi produk
◇ Pandhuan panggunaan produk
◇ Data desain teknik produk
◇ Ngalih aksesoris kabinet:
◇ Saben kombinasi sing dipasang dilengkapi gagang operasi saklar beban.

Pangguna kudu menehi informasi ing ngisor iki nalika pesen produk:

◇ Skema kabel sirkuit utama lan syarat teknis khusus
◇ Rencana instalasi switchgear.
◇ Spesifikasi model komponen kabinet switch lan loop tambahan, diagram skema loop kontrol (yen perlu)
◇ Panjaluk khusus liyane kanggo informasi sing ditulis.

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

Pitakonan

1. Apa sampeyan pabrik utawa perusahaan dagang?

Pabrik, kita bisa njamin rega cukup lan kompetitif.

2. Nalika aku bisa duwe rega?

Biasane kita ngutip sajrone 24 jam sawise nampa pitakon sampeyan.

3. Apa kita bisa nyithak logo lan jeneng perusahaan ing produk?

Ya, mesthi, kita nampa OEM.

4. Apa wektu timbal?

Wektu timbal gumantung saka jumlah sing dipesen, biasane ing 15-20 dina sawise nampa pembayaran.

5. Kepiye proses kontrol kualitas sampeyan?

Kabeh produk bakal dipriksa wiwit saka aksesoris, lan bakal ditindakake kanthi tes rutin sadurunge lunga pabrik kita.

6. Carane ngatasi masalah kualitas sawise dodolan?

Njupuk foto utawa video saka masalah kualitas lan ngirim kanggo kita mriksa lan konfirmasi, lan kita bakal nggawe a solusi wareg kanggo sampeyan ing 1-3 dina.

7. Apa wektu babar pisan?

12 sasi saka tanggal pangiriman.

8. Apa milih kita

● We are specialized ing lapangan kanggo luwih saka 14 taun, lan wis uga experienced R & D tim njupuk desain lan karya pembangunan kanggo saben project adhedhasar panjaluk khusus customer kang.
● Kita duwe prosedur QC sing ketat banget saka komponen nganti produk rampung.
● Periode produksi ajeg ing 15-20 dina.
● Kita duwe set lengkap laporan test kanggo produk.
● Solusi siji langkah kasedhiya.
