Panel Vcb Tegangan Sedheng cocok kanggo pembangkit listrik, gardu, fasilitas industri, perusahaan pertambangan, bangunan komersial, lan proyèk distribusi voltase medium njero ruangan liyane. Usune ngasilake peralatan kasebut miturut standar IEC lan GB sing ditrapake lan beroperasi miturut manajemen ISO 9001, ISO 14001, lan ISO 45001 sistem, karo sertifikasi CE kasedhiya kanggo syarat pasar internasional.

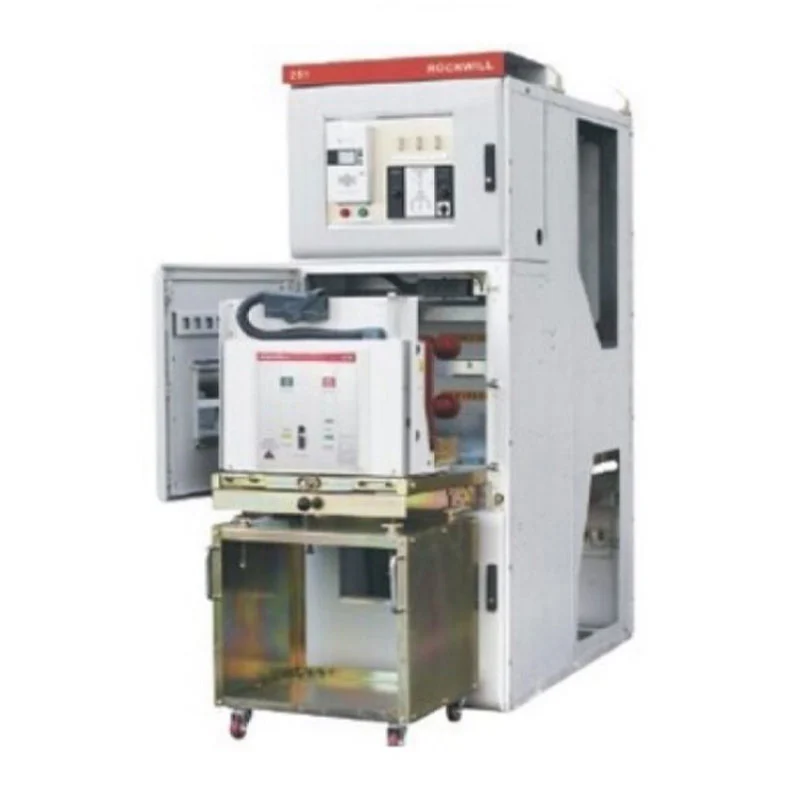

Fitur utama switchgear iki yaiku susunan pemutus sirkuit vakum sing bisa ditarik. Tinimbang permanen mbenakake mbobol sirkuit nang kabinèt, mbobol dipasang ing trolley movable sing bisa dipindhah antarane layanan, tes, lan posisi terisolasi miturut prosedur operasi.
Desain iki menehi kaluwihan praktis sajrone inspeksi, panggantos, lan ngatasi masalah. Pemutus sirkuit troli, troli PT, lan troli isolator bisa dikonfigurasi miturut skema listrik, nalika struktur withdrawable ngidini personel pangopènan kanggo ngakses peralatan cocog tanpa dismantling ing kabinet lengkap.
Kanggo gardu lan sistem distribusi industri sing mbutuhake pangopènan lan panggantos peralatan sing direncanakake rampung irit, desain withdrawable bisa menakake operasi layanan lan nyuda wektu dibutuhake kanggo intervensi peralatan.
Operasi sing aman minangka pertimbangan tuku kunci kanggo switchgear voltase medium amarga urutan ngoper sing salah bisa nyebabake bebaya listrik sing serius. Seri KYN28 nggabungake sistem interlock limang bukti mekanik dirancang kanggo matesi prosedur operasi sing salah.
Struktur interlock ngalangi misoperation mbobol sirkuit, ngalangi troli saka ditarik utawa di-push ing mbukak, ngalangi ngalih earthing ditutup nalika sirkuit wis energized, ngalangi sirkuit dadi energized nalika ngalih earthing ditutup, lan ngalangi personel saka sengaja ngetik kompartemen urip.
noto interlocking mechanical iki menehi alangi safety fisik tambahan sak ngoper lan operasi pangopènan, ngewangi operator tindakake urutan operasi bener.

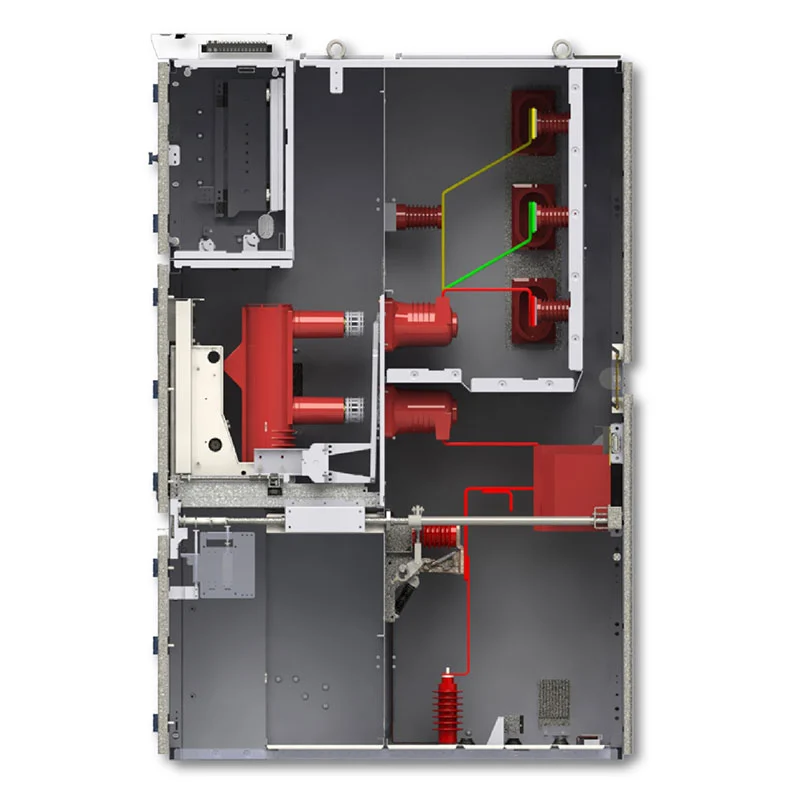

Panel Vcb Tegangan Sedheng nganggo struktur internal partisi logam sing misahake listrik utama bagean. Kompartemen pemutus, kompartemen busbar, kompartemen kabel, kompartemen instrumen lan kontrol, lan bagean relief meksa diatur independen.
Konstruksi kompartemen iki mbantu mbatesi panyebaran kesalahan internal lan misahake beda komponen electrical sak pengawasan lan pangopènan. Iku uga ndadekake tata electrical internal luwih gampang kanggo operator lan personel pangopènan kanggo ngerti.
Flaps relief tekanan sing dipasang ing ndhuwur nyedhiyakake dalan sing dikontrol kanggo ngeculake tekanan yen ana internal busur fault, mbantu ngurangi impact potensial saka meksa fault ing personel lan peralatan lingkungan.
Kabinet dirancang kanggo operasi ngarep-sisih lan pangopènan, kang bisa dadi terkenal nalika kamar electrical wis akses mburi winates. Operator bisa nindakake tata cara ngoper lan pangopènan tumindake saka ngarep peralatan miturut urutan operasi sing disetujoni.
Ing noto ngarep-akses uga mbantu menakake planning kamar peralatan lan bisa nyuda papan dibutuhake konco kabinet kanggo kegiatan pangopènan rutin. Pemanas kondensasi sing dibangun bisa dikonfigurasi kanggo lingkungan sing lembab kanggo mbantu nyuda resiko kondensasi ing kabinet.
Sistem distribusi voltase medium sing beda mbutuhake fungsi kabinet sing beda. Peralatan bisa diatur minangka kabinet mlebu kanggo nampa daya saka jaringan hulu, kabinet metu kanggo nyuplai feeder utawa motor, PT lan lemari pangukuran voltase, kabinèt metering, lemari sectionalizer bus, utawa isolasi kabinèt.
Fleksibilitas konfigurasi iki ngidini kontraktor EPC, integrator sistem listrik, lan pangguna industri berkembang lineups switchgear miturut diagram siji-line project tinimbang nganggo kabinèt podho rupo pengaturan kanggo saben aplikasi.
Pembangkit listrik mbutuhake peralatan voltase medium sing dipercaya kanggo nampa, nyebarake, lan ngontrol daya listrik ing sistem tambahan lan distribusi. Noto VCB withdrawable menehi solusi praktis kanggo pangayoman sirkuit lan ngoper nalika ngidini tim pangopènan kanggo mbusak utawa ngganti trolley breaker nalika dibutuhake.
Ing gardu, switchgear bisa dikonfigurasi kanggo feeder mlebu, sirkuit metu, bagean bus, voltase. pangukuran, lan fungsi distribusi liyane. Struktur kompartemen lan sistem interlocking limang bukti mbantu ndhukung ngoper aman lan tata cara pangopènan.
Pabrik lan fasilitas industri asring ngoperasikake macem-macem motor, trafo, jalur produksi, lan tambahan sistem kelistrikan. Peralatan bisa diatur kanggo macem-macem feeder lan syarat pangayoman motor, nyedhiyakake switching lan distribusi voltase medium terpusat ing pabrik.
Fasilitas pertambangan mbutuhake distribusi listrik sing bisa dipercaya kanggo motor, pompa, sistem ventilasi, pangolahan peralatan, lan beban tambahan. Konstruksi klambi logam lan susunan pemutus sirkuit sing bisa ditarik nyedhiyakake a konfigurasi praktis kanggo sistem distribusi voltase medium njero ruangan.
Bangunan komersial gedhe lan fasilitas dhuwur bisa uga mbutuhake peralatan mlebu lan distribusi voltase medium ing kamar listrik khusus. Operasi lan pangopènan sisih ngarep bisa mbantu nyederhanakake perencanaan kamar-peralatan ngendi papan instalasi winates.
Panel Vcb Tegangan Sedheng kasedhiya kanggo syarat distribusi voltase medium sing beda. Teknis utama paramèter kalebu:
| Item | Spesifikasi |
| Tegangan Rated | 3.6kV, 7.2kV, 12kV |
| Frekuensi Rated | 50Hz / 60Hz |
| Rated Saiki | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dirating Short-Circuit Breaking Saiki | 25kA, 31.5kA, 40kA, 50kA |
| Dirating Short-Time Tahan Saiki | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Gelar Proteksi | Enclosure eksternal IP4X, kompartemen internal IP2X |
| Suhu sekitar | -15°C nganti +40°C |
| Altitude | ≤1000m, derated kanggo papan sing luwih dhuwur |
| Instalasi | njero ruangan |
Tegangan sing dirating nyata, arus, kapasitas sirkuit cendhak, susunan kabinet, lan paramèter teknis liyane kudu dikonfirmasi miturut diagram baris siji proyek lan spesifikasi pelanggan.
Peralatan kasebut dirancang kanggo instalasi njero ruangan kanthi kisaran suhu sekitar -15 ° C nganti +40 ° C. Saben dina asor relatif rata-rata ngirim ora ngluwihi 95%, nalika rata-rata saben wulan ngirim ora ngluwihi 90%.
Lingkungan instalasi kudu bebas saka gas mbledhos utawa korosif, bledug konduktif, lan geter abot. Kanggo instalasi ing njaba kahanan layanan standar, syarat teknis kudu dikonfirmasi karo Usune sadurunge produksi supaya konfigurasi cocok bisa dievaluasi.
Usune duwe pengalaman luwih saka 14 taun ing lapangan peralatan listrik lan njaga tim R&D sing berpengalaman saged ngembangaken konfigurasi peralatan miturut syarat project-tartamtu.

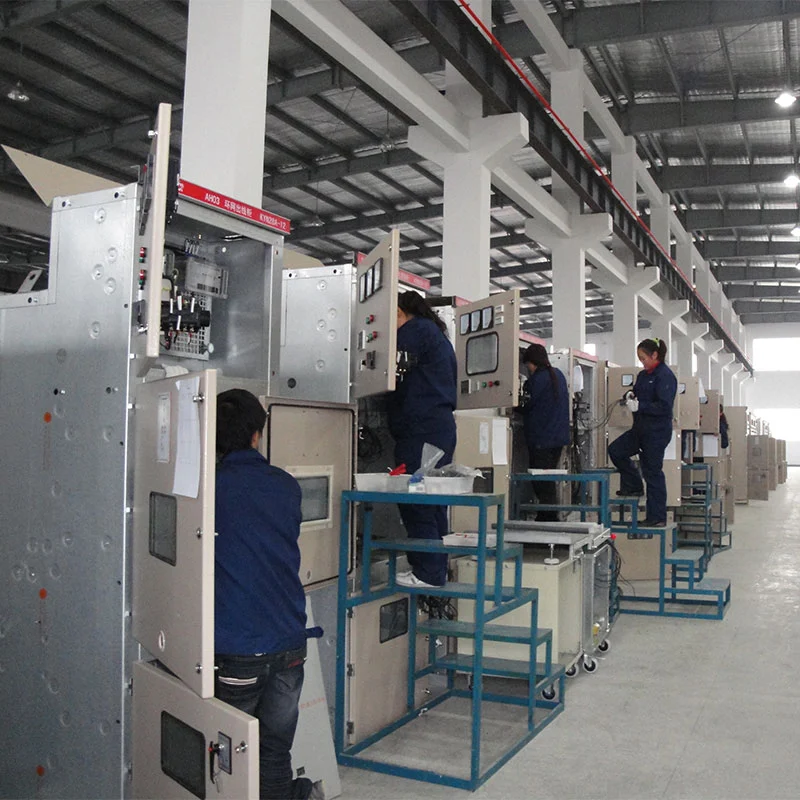

Kontrol kualitas kalebu komponen, perakitan, kinerja listrik, lan produk rampung. Tes rutin yaiku sadurunge peralatan ninggalake pabrik kanggo verifikasi kinerja produk lan mesthekake yen switchgear dikirim nyukupi syarat teknis sing disepakati.
Proyek sing beda-beda bisa mbutuhake peringkat saiki sing beda, kombinasi kabinet, pengaturan proteksi, lan kontrol fungsi. Usune nyedhiyakake komunikasi teknik lan dhukungan konfigurasi adhedhasar diagram baris siji pelanggan lan spesifikasi teknis.
Kanggo konfigurasi standar, Usune bisa nyedhiyakake wektu produksi kira-kira 15-20 dina sawise konfirmasi lan pembayaran, kanthi wektu timbal nyata gumantung konfigurasi lan jumlah pesenan.
Usune njaga laporan tes produk lan dokumentasi teknis sing cocog kanggo ndhukung pamriksan pelanggan, proyek persetujuan, lan prosedur kualifikasi supplier.
Peralatan wis referensi kanggo Cas-ruang Rocket Launch Project, ngendi medium-voltase electrical peralatan distribusi dibutuhake kanggo infrastruktur aerospace khusus.
Fasilitas peluncuran roket ngemot beban listrik kritis lan sistem pendukung sing mbutuhake daya sing bisa dipercaya distribusi lan prosedur switching kontrol. Ing jinis proyek iki, konfigurasi switchgear kudu nimbang ora mung kapasitas listrik nanging uga safety operasional, isolasi fault, akses pangopènan, lan integrasi peralatan ing sistem distribusi daya sakabèhé.
Struktur pemutus sirkuit vakum sing bisa ditarik lan sistem interlocking mekanik limang bukti nyedhiyakake sing cocog konfigurasi kanggo ngoper kontrol lan operasi pangopènan. Struktur kabinet kompartemen luwih lanjut ndhukung pamisahan antarane breaker, busbar, kabel, lan bagean kontrol.
Referensi proyek nuduhake panggunaan teknologi switchgear tegangan medium Usune kanggo khusus infrastruktur ing ngendi linuwih distribusi listrik lan safety operasional minangka teknik penting pertimbangan.
Produk kasebut digawe kanthi referensi kanggo syarat IEC lan GB sing ditrapake kanggo switchgear voltase medium lan peralatan listrik. Usune beroperasi miturut Sistem Manajemen Mutu ISO 9001, Lingkungan Lingkungan ISO 14001 Sistem Manajemen, lan Sistem Manajemen Kesehatan lan Keselamatan Kerja ISO 45001.
Produk kasebut uga kasedhiya karo sertifikasi CE kanggo pasar internasional sing ditrapake. Laporan tes lan teknis dokumentasi bisa diwenehake miturut proyek lan syarat pelanggan.
Konfigurasi standar nyakup aplikasi 3.6kV, 7.2kV, lan 12kV. Kanggo proyek tartamtu, voltase dirating lan paramèter insulasi kudu dikonfirmasi miturut syarat sistem listrik.
Troli sing bisa ditarik ngidini pemutus sirkuit vakum bisa dipindhah ing antarane posisi operasi lan terisolasi. Iki ndadekake pengawasan, testing, panggantos, lan pangopènan luwih trep saka breaker tetep permanen tatanan.
Sistem limang bukti minangka interlock safety mekanik sing dirancang kanggo nyegah urutan operasi sing salah. Iku mbantu nyegah operasi breaker sing ora bener, gerakan troli ing beban, operasi switch grounding sing salah, energizing lan sirkuit earthed, lan akses sengaja menyang kompartemen energized.
ya wis. Switchgear bisa diatur minangka mlebu, metu, PT, metering, bus sectionalizer, utawa lemari isolasi miturut konfigurasi electrical project kang.
ya wis. Usune ndhukung syarat OEM kayata logo pelanggan, jeneng perusahaan, lan konfigurasi khusus proyek, tundhuk konfirmasi teknis lan produksi.
Kanggo konfigurasi standar, periode produksi khas watara 15-20 dina sawise pembayaran lan teknis konfirmasi. Wektu timbal sing nyata gumantung saka konfigurasi produk, jumlah, lan syarat proyek.
Usune nganakake pemeriksaan kualitas saka komponen liwat perakitan pungkasan lan nindakake tes rutin sadurunge dikirim. Laporan tes sing relevan bisa diwenehake miturut syarat pelanggan lan proyek.
Periode garansi standar yaiku 12 sasi saka tanggal pengiriman, tundhuk karo sales lan teknis sing disepakati kahanan.
Yen sampeyan nggoleki Panel Vcb Tegangan Sedheng kanggo pembangkit listrik, gardu, fasilitas industri, proyek pertambangan, bangunan komersial, utawa project infrastruktur specialized, Usune bisa nyedhiyani support konfigurasi adhedhasar Panjenengan syarat electrical.
Kirimi diagram baris siji, voltase sing dirating, arus sing dirating, tingkat sirkuit cendhak, jumlah kabinet, lan sing dibutuhake fungsi kanggo Usune kanggo evaluasi teknis lan kutipan.
