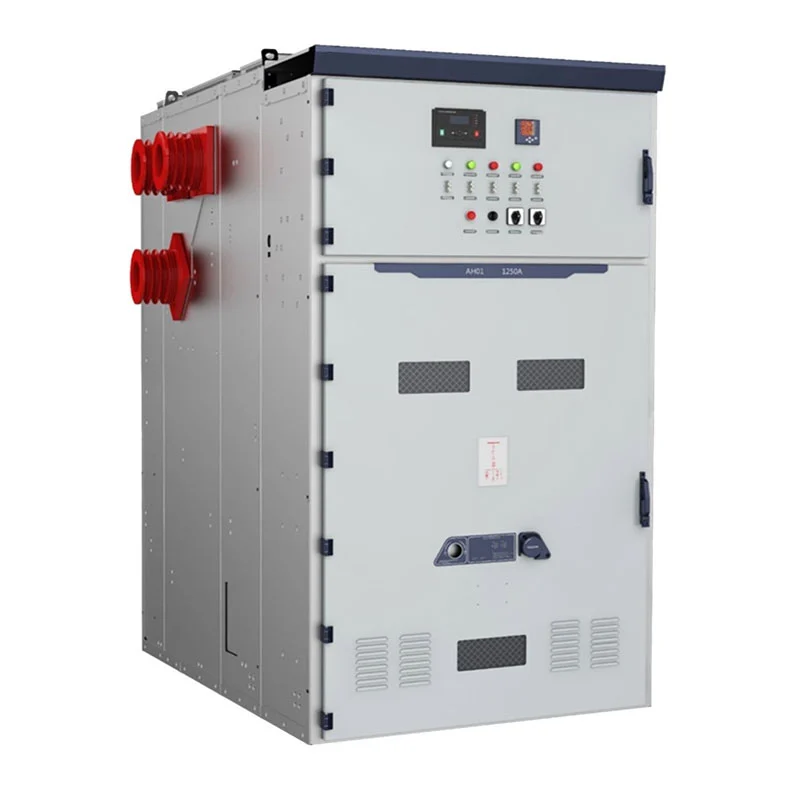

Panel Switchgear VCB Indoor KYN61-40.5 33kV dikembangake kanggo proyek sing mbutuhake ruangan voltase sing luwih dhuwur. platform distribusi. Konfigurasi kasebut nggabungake pemutus sirkuit vakum sing bisa ditarik, ditutupi logam konstruksi, kompartemen listrik sing dipisahake, sistem busbar, sambungan kabel, lan peralatan kontrol sekunder menyang lineup switchgear terpadu.
Usune beroperasi miturut sistem manajemen ISO 9001, ISO 14001, lan ISO 45001. Peralatan kasebut dirancang miturut standar IEC lan GB sing ditrapake, kanthi sertifikasi CE kasedhiya kanggo pasar sing ditrapake.
Kanggo sistem distribusi kelas 33kV lan 36kV, pilihan switchgear mbutuhake luwih saka mung cocog karo nominal. voltase. Insinyur kudu nimbang tingkat insulasi, arus beban, arus kesalahan, konfigurasi feeder, trafo kapasitas, sambungan kabel, koordinasi pangayoman, lan lingkungan instalasi.
Panel Switchgear VCB Indoor KYN61-40.5 33kV ditujokake kanggo distribusi voltase medium njero ruangan ing ngendi iki paramèter listrik kudu dikoordinasi ing sistem distribusi daya sing lengkap.
Dibandhingake karo aplikasi switchgear voltase sing luwih murah, voltase sistem sing luwih dhuwur luwih fokus ing insulasi. koordinasi lan kinerja short-circuit. Usune bisa ngatur peralatan miturut paramèter listrik diwenehake dening pelanggan.
Peralatan kasebut nggunakake arsitektur tertutup logam kanggo ngatur bagean listrik primer lan sekunder. utama sirkuit kalebu pemutus sirkuit vakum, sambungan busbar, area mandap kabel, lan grounding gegandhengan komponen.
Peralatan sekunder bisa diatur kanggo proteksi, pangukuran, kontrol, indikasi, lan komunikasi miturut syarat proyek.
Konfigurasi iki ngidini lineup switchgear dirancang ing sekitar jaringan listrik sing nyata tinimbang nggunakake siji noto kabinèt tetep kanggo saben aplikasi.
Ing tingkat voltase sing luwih dhuwur, koordinasi proteksi dadi bagean penting saka desain sistem. Pemutus sirkuit, relay proteksi, trafo, kabel, lan peralatan hulu kudu dipilih miturut kesalahan sing diwilang kahanan lan filosofi pangayoman.
Pemutus sirkuit vakum nyedhiyakake fungsi ngoper lan interupsi utama. Proteksi sing gegandhengan lan sistem kontrol bisa diatur miturut desain electrical customer kang.
Partisi logam ing antarane bagean fungsional mbantu ngatur tata letak listrik internal, nalika nyuda tekanan noto menehi dalan kontrol kanggo meksa discharge ing acara saka fault internal.
Kabinet sing mlebu nampa daya saka jaringan listrik hulu lan ditransfer menyang busbar switchgear sistem. Saiki sing dirating, peralatan proteksi, syarat pangukuran, lan konfigurasi kabel kudu ditemtokake saka desain proyek.
Kabinet metu nyebarake daya menyang trafo, motor, peralatan produksi, utawa beban hilir liyane. Ing rating saiki lan setelan pangayoman kudu cocog karo mbukak disambungake.
PT lan konfigurasi pangukuran voltase bisa digabung ing ngendi proyek mbutuhake pemantauan voltase, fungsi proteksi, utawa pangukuran listrik.
Pangaturan sectionalizing bis bisa dibagi sistem distribusi menyang bagean kapisah lan ndhukung electrical strategi operasi sing ditetepake dening insinyur proyek.
Konfigurasi pangukuran bisa diwenehake kanggo aplikasi sing mbutuhake pangukuran energi lan parameter listrik ngawasi.

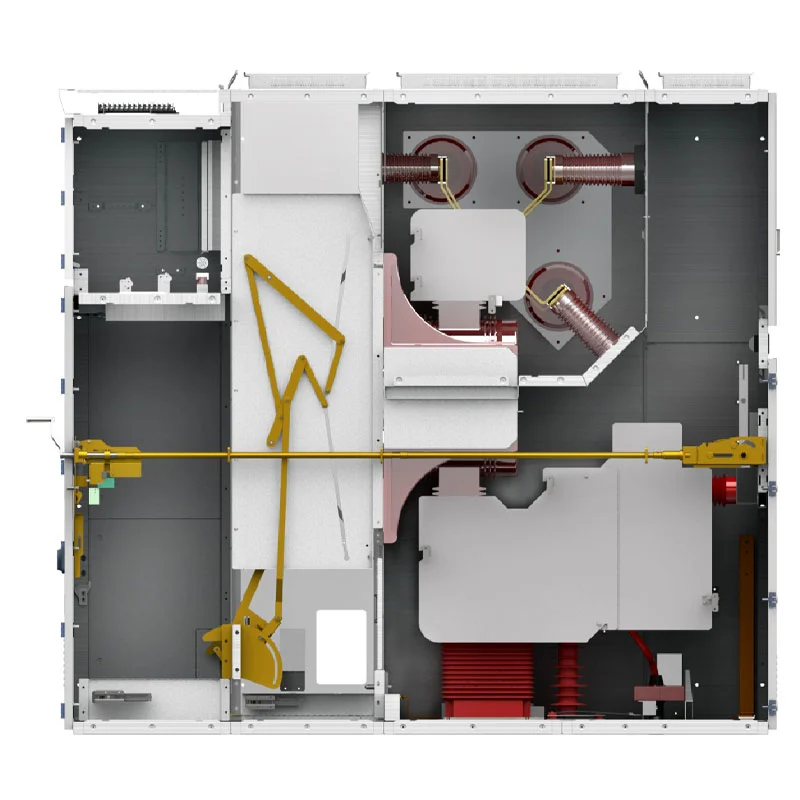

Kabinet diatur dadi bagean listrik sing ditemtokake, kalebu kompartemen pemutus, kompartemen busbar, kompartemen kabel, lan kompartemen instrumen/kontrol.
Bagean breaker nampung pemutus sirkuit vakum lan mekanisme operasi. Bagean busbar nyedhiyakake sambungan electrical utama antarane lemantun, nalika kompartemen kabel menehi papan kanggo mlebu lan sambungan kabel metu.
Bagian instrumen lan kontrol ngemot komponen sekunder sing dibutuhake kanggo proteksi, pangukuran, kontrol, lan indikasi.
Pengaturan iki menehi insinyur arsitektur internal sing jelas nalika ngrancang instalasi, rute kabel, commissioning, lan pangopènan.
Peralatan kasebut nggabungake sistem interlocking mekanik sing dirancang kanggo mbatesi urutan operasi sing salah.
Mekanisme limang-bukti dimaksudaké kanggo nyegah operasi mbobol sirkuit salah, gerakan saka withdrawable unit ing mbukak, nutup ngalih earthing nalika energized, energizing sirkuit nalika ngalih earthing tetep ditutup, lan akses sengaja menyang kompartemen energized.
Piranti relief tekanan sing dipasang ing ndhuwur uga digabung menyang struktur kabinet kanggo nyedhiyakake tekanan sing dikontrol release nalika kondisi fault internal.
Panel Switchgear VCB Indoor KYN61-40.5 33kV bisa dikonfigurasi kanggo daya mlebu, sambungan trafo, feeder metu, bagean bis, metering, lan pangukuran voltase ing gardu njero ruangan.
Pembangkit listrik bisa nggunakake switchgear kanggo distribusi tambahan voltase medium, sistem listrik sing gegandhengan karo generator, feeder trafo, lan distribusi daya hilir.
Fasilitas industri gedhe bisa nggunakake konfigurasi feeder sing beda kanggo motor, trafo, sistem produksi, pompa, kompresor, lan peralatan listrik tambahan.
Operasi pertambangan kanthi beban listrik sing luwih dhuwur bisa ngatur switchgear ing sekitar feeder, motor, peralatan ventilasi, sistem pompa, lan fasilitas pangolahan.
Peralatan kasebut uga cocog kanggo infrastruktur khusus ing ngendi distribusi listrik kudu dikoordinasi kanthi macem-macem bangunan, area peralatan, lan sistem tambahan.
Cas-space Rocket Launch Project minangka referensi proyek kanggo aplikasi switchgear voltase medium Usune.
Fasilitas peluncuran roket kalebu infrastruktur khusus lan macem-macem beban listrik sing disebarake wilayah fungsional sing beda. Mulane sistem distribusi daya mbutuhake sirkuit mlebu sing terkoordinasi, feeder proteksi, isolasi listrik, pangukuran, lan kontrol.
Kanggo proyek iki, switchgear ditrapake minangka bagean saka distribusi listrik voltase medium ing situs kasebut tatanan. Proyek kasebut mbutuhake peralatan listrik supaya bisa diintegrasi karo infrastruktur sing luwih jembar tinimbang dianggep minangka instalasi kabinèt sawijining.
Aplikasi iki nuduhake pengalaman Usune nyedhiyakake peralatan distribusi voltase medium kanggo spesialis proyek engineering karo syarat sistem electrical tartamtu.
| Item | Spesifikasi |
| Seri | KYN61 |
| Tegangan Rated | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Frekuensi Rated | 50Hz / 60Hz |
| Rated Saiki | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dirating Short-Circuit Breaking Saiki | 25kA, 31.5kA, 40kA, 50kA |
| Dirating Short-Time Tahan Saiki | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Gelar Proteksi | Kandang eksternal IP4X / kompartemen internal IP2X |
| Suhu sekitar | -15°C nganti +40°C |
| Kelembapan Relatif | Rata-rata saben dina ≤95%; rata-rata saben wulan ≤90% |
| Altitude | ≤1000m, kanthi derating kanggo dhuwur sing luwih dhuwur |
| Instalasi | njero ruangan |
| Sistem | AC telung fase |
Konfigurasi listrik pungkasan kudu dikonfirmasi miturut voltase proyek, saiki, tingkat kesalahan, syarat insulasi, skema proteksi, lan kahanan instalasi.
Kanggo proyek switchgear kelas 33kV, pengadaan kudu adhedhasar sistem listrik sing lengkap tinimbang jumlah kabinèt piyambak. Tim proyek kudu ngonfirmasi voltase sistem sing dirating, arus beban sing terus-terusan, tingkat short-circuit, jumlah feeder, kapasitas trafo, susunan kabel, syarat pangayoman, lan dibutuhake fungsi pangukuran.
Kanggo proyek sing luwih gedhe, lineup bisa uga ngemot fungsi kabinet sing beda. Incoming, outgoing, PT, metering, bus sectionalizer, lan konfigurasi isolasi bisa digabungake miturut electrical single-line diagram.
Pendekatan iki mbantu nyegah mismatching antarane switchgear lan trafo sing disambungake, kabel, piranti proteksi, lan beban hilir.
Pengaturan kabinet pungkasan bisa dikembangake miturut arsitektur listrik proyek kasebut. Beda nomer sirkuit mlebu lan metu bisa diatur menyang lineup switchgear tumata.
Sistem distribusi khas bisa uga kalebu kabinet mlebu sing disambungake menyang sumber daya hulu, sawetara lemantun metu nyediakke trafo utawa beban utama, lan PT tambahan utawa kabinèt metering kanggo voltase pangukuran lan ngawasi energi.
Where project mbutuhake loro sumber daya utawa bagean bis dibagi, bis sectionalizing fungsi uga bisa digabungake menyang lineup.
Cara konfigurasi iki ndadekake peralatan cocok kanggo gardu individu lan multi-kabinet sing luwih gedhe sistem distribusi.

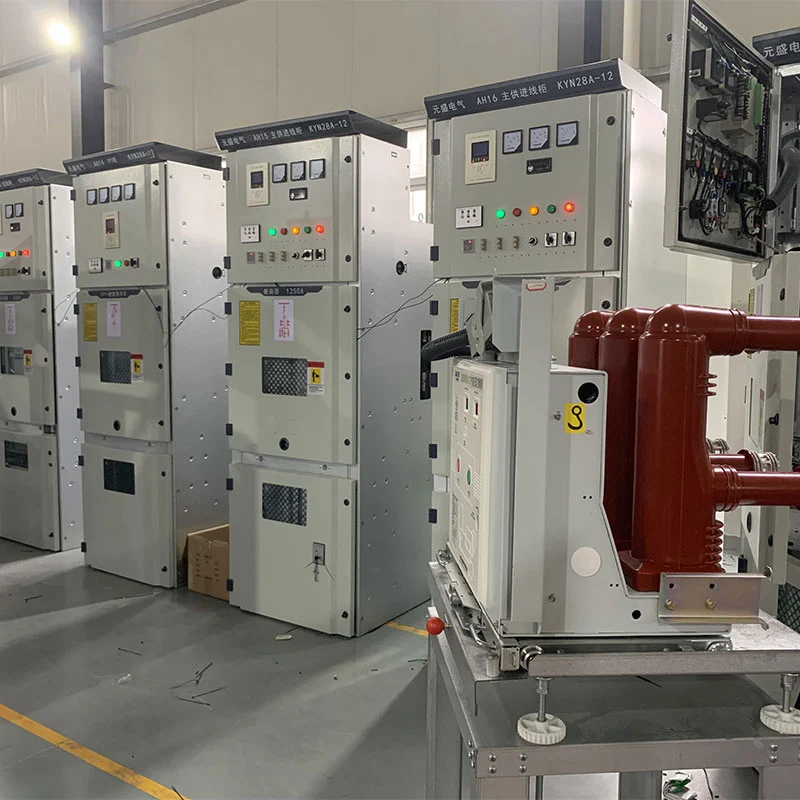

Sadurunge dikirim, switchgear sing wis rampung kudu dipriksa ing perakitan kabinet, sambungan sirkuit utama, kabel sekunder, operasi mekanik, lan fungsi listrik sing relevan.
Mekanisme sing bisa ditarik, operasi pemutus sirkuit, fungsi interlocking, susunan grounding, lan kabinet konstruksi dipriksa sajrone proses inspeksi produksi.
Usune bisa nyedhiyani cathetan pengawasan cocog lan dokumentasi test miturut syarat project, ngidini pelanggan, kontraktor EPC, lan inspektur pihak katelu kanggo verifikasi peralatan sadurunge dikirim.
Nilai sistem switchgear voltase medium ora diwatesi karo rating listrik awal. Kanggo gedhe infrastruktur lan proyèk industri, peralatan uga perlu kanggo ndhukung operasi diatur, ngrancang pangopènan, manajemen sirkuit mangsa, lan integrasi stabil karo jaringan distribusi daya luwih akeh.
Konstruksi kompartemen saka Panel Switchgear VCB Indoor KYN61-40.5 33kV nyedhiyakake pengaturan sing ditemtokake kanggo peralatan utami lan secondary, nalika desain mbobol sirkuit withdrawable ngidini unit ngoper dadi dipindhah kanggo pengawasan lan layanan.
Kanggo fasilitas ngendi distribusi electrical samesthine kanggo operate kanggo akèh taun, kombinasi iki bisa bantuan nggawe sistem distribusi medium-voltase luwih bisa diatur lan menakake planning pangopènan mangsa.
Spesifikasi sing diwenehake kalebu konfigurasi 3.6kV, 7.2kV, 12kV, 24kV, lan 36kV. Tegangan dirating nyata kudu dikonfirmasi miturut sistem daya customer.
Spesifikasi sing disedhiyakake nampilake konfigurasi sing dirating 36kV, sing bisa dianggep kanggo subyek sistem kelas 33kV. kanggo konfirmasi syarat sistem nyata, tingkat insulasi, lan standar sing ditrapake.
Kang digunakake kanggo daya medium-voltase nampa, distribusi, ngoper, pangayoman, pangukuran, lan kontrol ing sistem daya AC telung fase njero ruangan.
Konfigurasi sing kasedhiya saka 630A nganti 3150A. Rating sing bener kudu dipilih miturut maksimal beban terus-terusan lan desain proyek.
Rating sing kasedhiya kalebu 25kA, 31.5kA, 40kA, lan 50kA, kanthi nilai sing ditrapake ditemtokake dening kesalahan sing diwilang. level sistem kelistrikan.
ya wis. Usune bisa ngatur incoming, outgoing, PT, metering, bus sectionalizer, lan fungsi isolasi miturut diagram siji-line pelanggan lan syarat teknis.
Usune beroperasi miturut sistem manajemen ISO 9001, ISO 14001, lan ISO 45001. Produk dirancang miturut standar IEC lan GB sing ditrapake, kanthi sertifikasi CE kasedhiya kanggo konfigurasi sing ditrapake.
ya wis. Usune bisa nyedhiyakake spesifikasi teknis, laporan tes, gambar, lan dokumentasi proyek liyane miturut syarat customer lan engineering.
Konfigurasi standar dirancang kanggo instalasi njero ruangan. Kondisi khusus kayata dhuwur, dhuwur asor, utawa kahanan lingkungan mboten umum kudu dikonfirmasi sadurunge pesenan.
