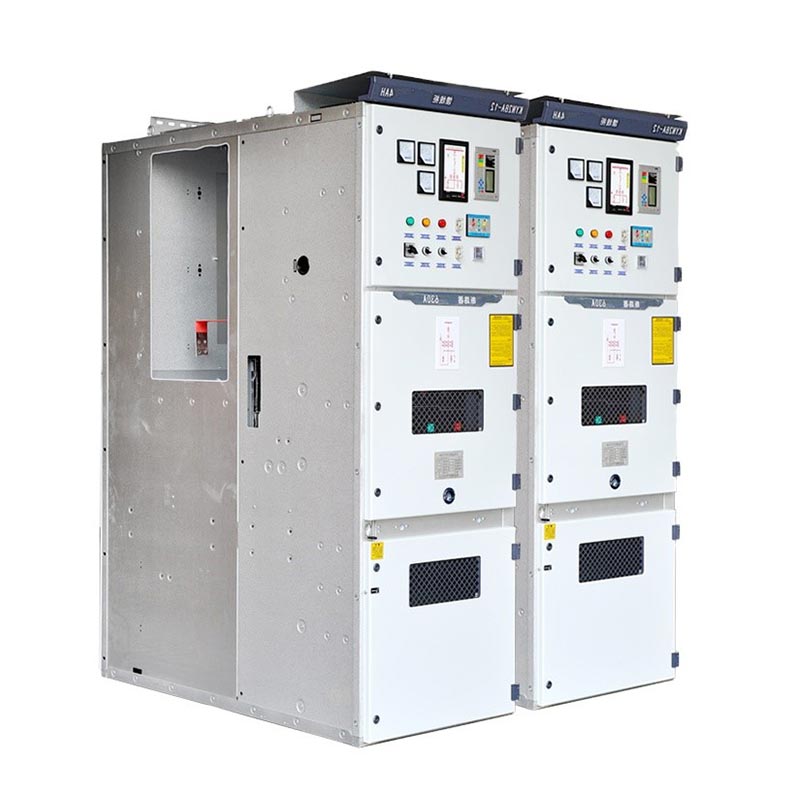

Kyn28 Switchgear 6kv

Usune Kyn28 Switchgear 6kV yaiku switchgear tertutup logam sing bisa ditarik nganggo lapis baja AC, cocok kanggo 3.6kV~12kV tingkat voltase, 50/60Hz sistem daya AC telung fase, lan kontrol inti lan piranti pangayoman ing daya proses transmisi lan distribusi. Dikembangake lan diprodhuksi kanthi mandiri dening Zhejiang Usune Electric, iki produk nyawiji konsep desain majeng lan proses Manufaktur diwasa, wawas safety, linuwih, lan praktis. Iki nyukupi kabutuhan distribusi daya saka sistem segmen busbar lan busbar tunggal, entuk skala gedhe aplikasi ing daya, metalurgi, kimia, lan industri construction, contributing kanggo aman lan efisien operasi sistem daya global kanthi kinerja stabil.

Switchgear tegangan rendah

Switchgear voltase medium

Parameter Teknis Inti

Desain Struktural lan Fitur Inti

1. Desain Modular sing bisa dicopot

Komponen inti Kyn28 Switchgear 6kV, pemutus sirkuit vakum (kompatibel karo VS1, VD4, lsp), dipasang ing troli seluler. Kanggo pangopènan, tes, utawa panggantos rutin, mung troli pemutus sirkuit sing dibutuhake dibusak kanggo operasi, tanpa perlu kanggo de-energize kabeh kabinet, Ngartekno shortening wektu pangopènan lan ngurangi impact saka mati daya. Troli universal lan bisa diganti kanthi cepet, ningkatake sistem efisiensi operasi lan pangopènan.

2. Metal-klambi Struktur Compartmentalized

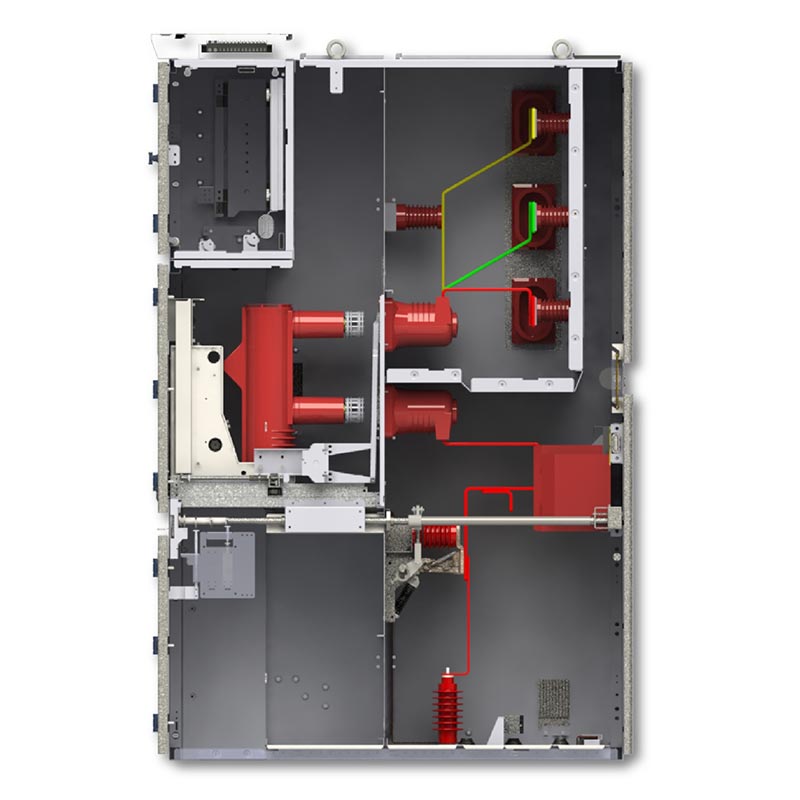

Kabinet Kyn28 Switchgear 6kV dipérang dadi patang kompartemen independen kanthi partisi logam: busbar kompartemen, kompartemen pemutus sirkuit, kompartemen kabel, lan kompartemen instrumen tegangan rendah. Saben komponen urip kompartemen wis rampung diisolasi, èfèktif nyegah panyebaran phase-kanggo-phase lan fase-to-ground short-circuit fault, ngindhari kegagalan runtun, nyuda resiko kejut listrik sajrone pangopènan, lan nambah safety operasional peralatan.

3. Comprehensive Lima-Nyegah Interlocking Protection

Dilengkapi mechanical + electrical dual limang-Nyegah interlocking sistem, mbusak misoperation ing sawijining sumber:

- Nyegah ora sengaja mbukak utawa nutup pemutus sirkuit;

- Nyegah nyurung / nyopot troli pemutus sirkuit ing beban;

- Nyegah nutup saklar grounding nalika lagi aktif;

- Nyegah energization ora sengaja nalika saklar grounding ditutup;

- Nyegah entri sing ora disengaja menyang kompartemen energi.

4. Kompak, Efisien, lan Gampang Digedhekake

Kabinet nduweni struktur kompak, ngirit ruang instalasi. Desain modular ngidini kombinasi fleksibel lan expansion saka jinis kabinèt kanggo nyukupi kabutuhan expansion saka sistem distribusi daya. Iku gampang adaptasi kanggo arsitektur sistem sing beda-beda, kayata busbar tunggal lan sistem segmen busbar tunggal, nggampangake masa depan nganyari sistem lan integrasi.

Kahanan Lingkungan sing ditrapake

1. Suhu sekitar: -10 ℃ ~ + 40 ℃

2. Altitude: ≤1000m (Desain khusus kanggo wilayah dhuwur ndhuwur 1000m kasedhiya)

3. Kelembapan Udara: Kelembapan relatif rata-rata saben dina ≤95%, kelembapan relatif rata-rata saben wulan ≤90% (non-kondensasi)

4. Lingkungan Saubengé: Ora ana gas korosif utawa mbledhos, ora ana bledug sing akeh, lan ora gampang kobong utawa mbledhos. media

Skenario Aplikasi Khas

1. Sistem Pembantu Pembangkit Listrik: Digunakake kanggo nampa, nyebarake, lan nglindhungi daya pembangkit, njamin stabil sumber daya kanggo peralatan tambahan generator;

2. Distribusi Daya Perusahaan Industri lan Pertambangan: Cocog kanggo skenario industri kanthi beban dhuwur kayata pertambangan, metalurgi, lan industri kimia, nyukupi kontrol sumber daya lan kakehan / pangayoman sirkuit cendhak peralatan daya dhuwur;

3. Bangunan Komersial lan Dhuwur: Digunakake ing gardu pusat perbelanjaan gedhe, gedung perkantoran, hotel, lsp. kanggo entuk distribusi sing aman lan manajemen daya bangunan sing apik;

4. Gardu Umum: Minangka piranti distribusi daya tegangan menengah inti ing gardu kutha lan industri, njamin operasi stabil saka jaringan listrik regional.

Kasus Aplikasi Donya Nyata

Studi Kasus: Proyek Distribusi Daya kanggo Lini Produksi Rolling Mill saka Grup Baja Gedhe ing Provinsi Jiangsu

Latar mburi Proyek: Switchgear sing ana ing bengkel pabrik rolling grup baja wis tuwa lan asring malfunctioning, mengaruhi operasi terus-terusan saka baris produksi. High-reliabilitas medium-voltase switchgear dibutuhake kanggo ngganti.

Solusi: 28 unit switchgear Usune KYN28-6KV dipilih, kompatibel karo sistem distribusi daya 10kV, kanthi arus sing dirating 1600A lan arus tahan wektu cendhak 31.5kA (4s), dikonfigurasi karo sirkuit vakum VS1 breakers.

Asil Implementasi: Ing telung taun wiwit komisioning, peralatan kasebut wis beroperasi tanpa gagal. Ing sistem interlocking limang lapisan èfèktif nyegah misoperation, lan struktur compartmentalized ngindari ing panyebaran fault. Stabilitas sumber daya saka baris produksi rolling mill wis apik dening 99,9%, ngurangi kerugian downtime taunan liwat 5 yuta yuan, entuk pujian dhuwur saka customer.

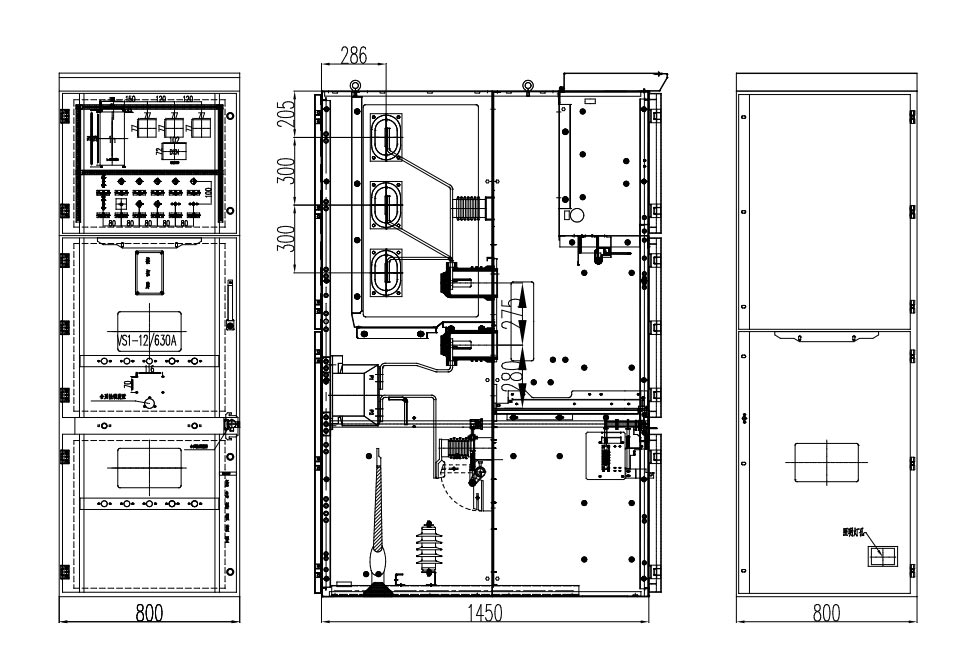

Ukuran njaba

Referensi Proyek

Cas-space Rocket Bukak Project

Laporan Tes

Pitakonan

Q1: Apa kaluwihan inti Kyn28 Switchgear 6kV dibandhingake switchgear tetep tradisional?

A: Dibandhingake karo switchgear tetep tradisional, kauntungan paling gedhe saka Usune KYN28-6KV yaiku desain sing bisa dicopot. Trolley mbobol sirkuit bisa dipindhah independen, mbusak perlu kanggo daya mati kabeh kabinèt sak pangopènan, Ngartekno nyuda impact saka outages daya. Ing wektu sing padha, kompartemen waja logam kasebut struktur lan lengkap limang-bukti sistem interlocking nawakake safety meningkat. Desain modular nggampangake expansion lan integrasi sistem, nyesuekake kanggo kabutuhan distribusi daya Komplek lan asil ing ngisor sakabèhé biaya pangopènan siklus urip.

Q2: Bisa switchgear iki dicocogake kanggo dhuwur-dhuwur utawa lingkungan khusus? Apa siklus kustomisasi?

A: Nggih. Kanggo lingkungan dhuwur-dhuwur> 1000m, Usune bakal ngoptimalake desain insulasi lan pilihan komponen. Kanggo lingkungan khusus kayata korosif, dhuwur-asor, lan lingkungan mbledug, solusi selaras kayata lapisan anti-karat, sealing meningkat, lan alangan dustproof bisa kasedhiya. Siklus produksi kanggo standar produk sing disesuaikan kira-kira 15-20 dina, gumantung saka kerumitan kustomisasi lan jumlah pesenan.

Q3: Minangka pabrikan, layanan dhukungan teknis lan purna jual apa sing diwenehake Usune?

A: Minangka pabrik sumber, Usune nyedhiyakake layanan siklus urip lengkap: pra-sales kalebu desain solusi, parameter pilihan, lan konsultasi teknis; sales follow-up kalebu nelusuri kemajuan produksi lan testing pabrik kerjasama; sawise-sales kalebu instalasi lan komisi gratis, pelatihan operator, garansi peralatan 1 taun, layanan nyediakake lan pangopènan suku cadang umur, lan respon global 24 jam kanggo kabutuhan technical kanggo mesthekake operasi peralatan stabil.
