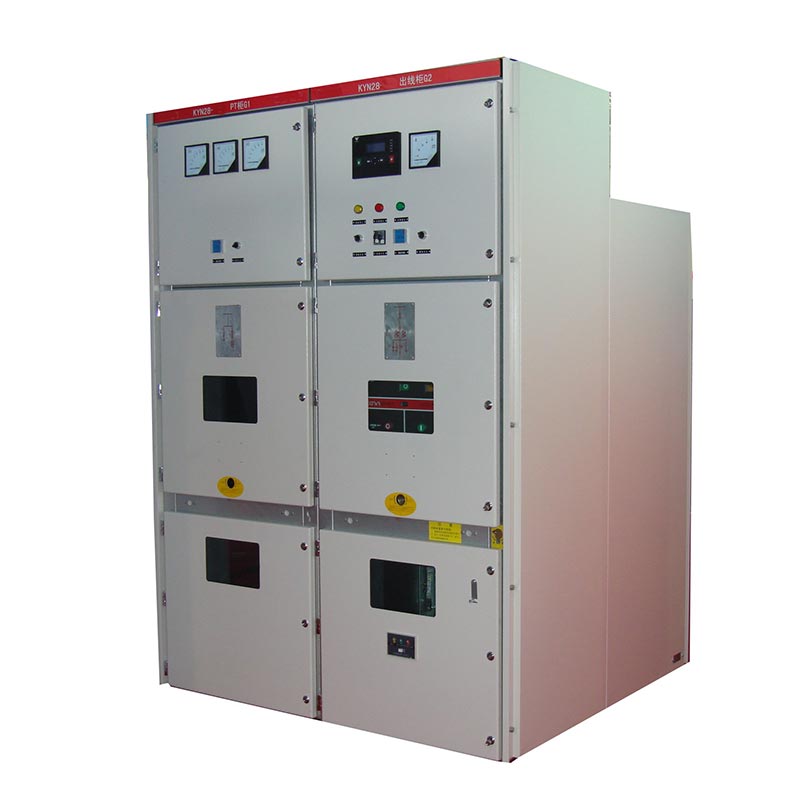

Usune Kyn28 Switchgear 20kV minangka switchgear tertutup logam AC telung fase njero ruangan, utamane digunakake ing daya 24kV. sistem, mbisakake resepsi, distribusi, kontrol, pangayoman, lan ngawasi energi listrik.

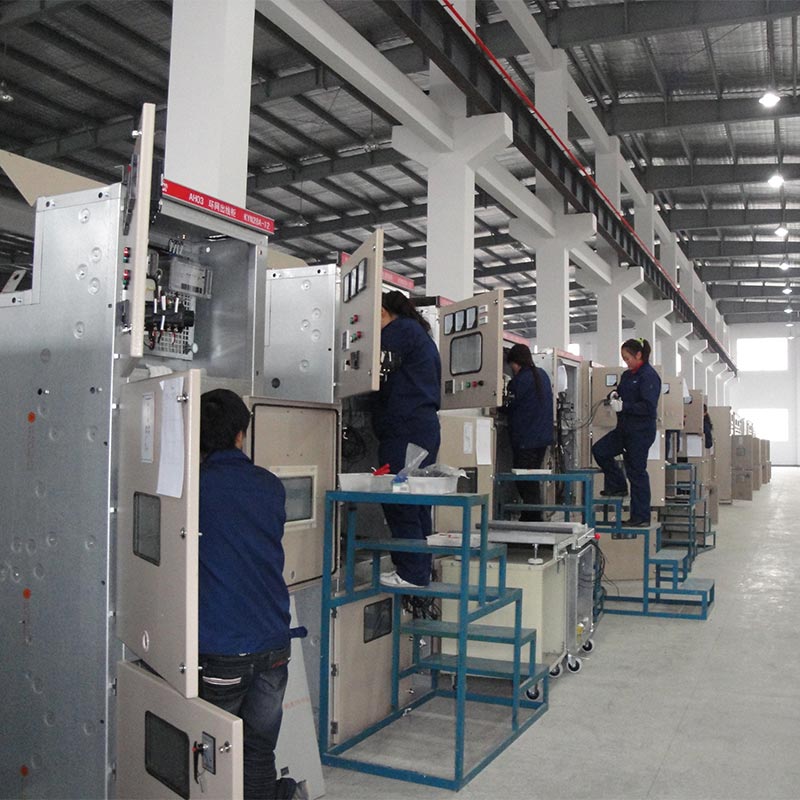

Produk kasebut nggunakake insulasi udara + insulasi lapisan sing bisa nyusut panas / epoksi, kanthi rating perlindungan IP4X (kabinet). Struktur kompak lan tingkat insulasi sing dhuwur ndadekake cocok kanggo macem-macem skenario distribusi daya njero ruangan. Minangka a solusi distribusi daya medium-voltase diprodhuksi dening Produsèn Cina profesional, produk iki, karo sawijining kinerja stabil lan desain standar, wis dadi pilihan supplier kualitas dhuwur dipercaya kanggo pelanggan donya. Kabeh produksi inti wis rampung ing pabrik kita dhewe.
Switchgear tegangan rendah
Switchgear voltase medium
| Item | Unit | Nilai standar |
| Tegangan Rated (Ur) | kV | 24 |
| Frekuensi Rated | Hz | 50/60 |
| Rated Saiki (Ing) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Dirating Short-time Tahan Arus (4s) | kA | 25, 31.5 |
| Rated Peak Tahan Saiki | kA | 63, 80 |
| Dirating Short-circuit Breaking Saiki | kA | 25, 31.5 |
| 1 mnt Frekuensi Daya Tahan Tegangan (phase-to-phase/phase-to-earth) | kV | 65 |
| Rated Lightning Impulse Withstand Voltage (puncak) | kV | 125 |
| Gelar Proteksi | — | IP4X (kabinet), IP2X (pintu kompartemen mbukak) |
| Isolasi Medium | — | Insulasi udara + lapisan epoksi sing bisa nyusut panas |
| Standar sing ditrapake | — | IEC 62271-200, GB 3906, DL/T 404 |

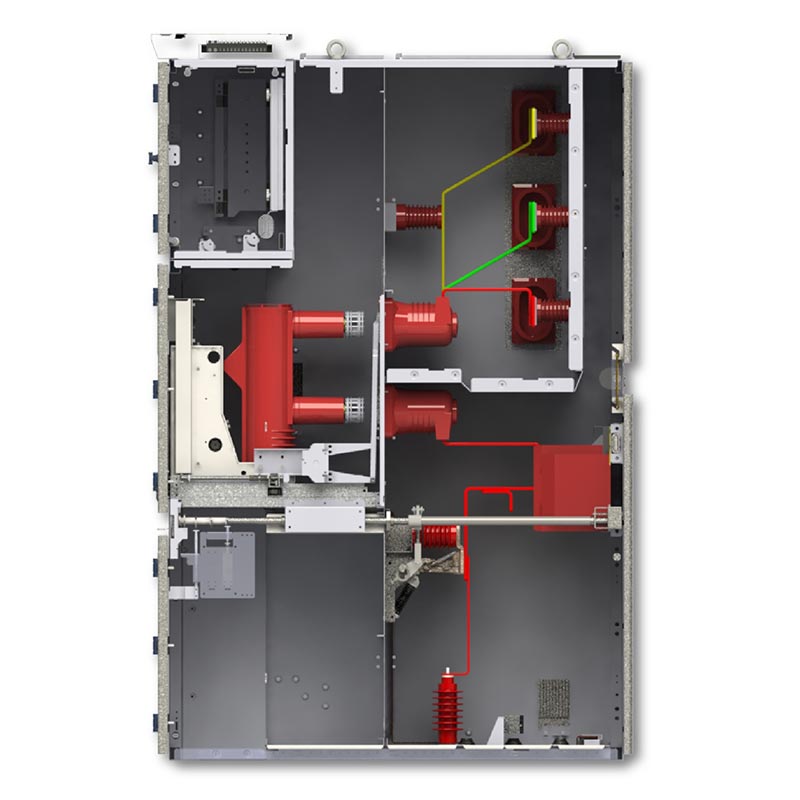

1. Circuit Breaker kompartemen: Nginstal VS1 / ZN63 / VD4 jinis vakum mbobol trolleys.
2. Kompartemen Busbar: Ngatur busbar utama, busbar cabang, lan insulator.
3. Kompartemen Kabel: Dilengkapi CT, PT, switch grounding, terminal kabel, lsp.
4. Kompartemen Instrumen Kontrol: Nginstal relay, piranti proteksi, instrumen, lan sirkuit sekunder.
5. Saluran Relief Tekanan: Dilengkapi piranti relief busur ing sisih ndhuwur kanggo nambah safety operasional.
1. Struktur isolasi kabeh-logam kanggo nyegah panyebaran fault lan gangguan bebarengan.
2. Lengkap limang-bukti interlocking mechanical kanggo nyegah sengaja mbukak, nutup, utawa mlebu menyang energized
kompartemen.
3. Trolley sing bisa dicopot ing tengah, ngidini operasi lan pangopènan ing sisih ngarep, nggampangake ndandani.
4. Kyn28 Switchgear 20kV wis tingkat jampel dhuwur, resistance fault kuwat, struktur kompak, lan cocok kanggo
macem-macem rencana distribusi daya.
5. Meet standar internasional lan nasional, kanthi kualitas stabil lan dipercaya.
Proyek stasiun distribusi listrik ing taman industri. Taman industri provinsi utama kalebu macem-macem bangunan pabrik, bangunan kantor, lan fasilitas daya ndhukung, mrintahake linuwih banget dhuwur lan safety ing sumber daya. Proyek kasebut milih 16 unit Usune Kyn28 Switchgear 20kV, kanthi arus 1250A lan arus hubung singkat 31.5kA.
Kanggo luwih saka rong taun wiwit commissioning, peralatan wis operate stably, cepet mbusak bentet short-circuit tanpa kedadean safety. Struktur pangopènan sing dipasang ing ngarep kanthi signifikan nyuda kesulitan pangopènan lan downtime, entuk pujian dhuwur saka departemen operasi lan pangopènan taman.
A1: Produk iki nduweni voltase dirating 24kV lan kompatibel karo sistem daya AC telung fase 50/60Hz sing nutupi 3.6~12kV lan tingkat 24kV.
A2: Konfigurasi standar kalebu troli pemutus sirkuit vakum jinis VS1 (ZN63), lan uga kompatibel karo pemutus sirkuit standar industri kayata VD4, nawakake interchangeability kuwat.
A3: Nggih. Prodhuk kasebut nduweni nilai arus maksimum 3150A lan arus pemutus sirkuit cendhak 31.5kA, nuduhake kemampuan tahan sing kuat lan nyukupi kabutuhan distribusi daya kanggo beban kritis ing industri lan perusahaan pertambangan, pusat data, bangunan dhuwur, lan aplikasi liyane sing padha.
